Предохранители и реле Предохранители и реле Audi A8/S8 (D2/4D; 1998-2002)
Схемы относятся к указанным годам и вариантам Предохранители и реле Audi A8/S8 (D2/4D; 1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
В статье рассмотрено первое поколение Audi A8/S8 (D2/4D), выпускавшееся с 1994 по 2002 год. Ниже приведены схемы блоков предохранителей для Audi A8 и S8 1998, 1999, 2000, 2001 и 2002 годов, а также указаны расположение предохранителей в автомобиле и назначение каждого предохранителя и реле.
См. другие Audi A8 и S8:
Схемы предохранителей Audi A8 и S8 1998-2002
Содержание

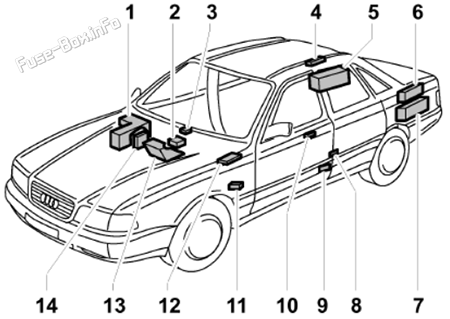

Расположение взрывателей и реле
- Электронный ящик в камере пленума
- Группа контроля над подушками безопасности
- Диагностический соединитель в центральной консоли, под пепельницей
- Перевозчик-реле и предохранитель, багажное отделение, справа
- Батарея/дополнительная батарея
- Крутящий сигнал системы сигнализации против угона
- Скетка для контрольных блоков
- Устройство управления памятью зеркал, стойка B, боковая сторона
- Рулевая колонка/устройство регулировки высоты ремня, под ковром, сиденье водителя (задняя секция)
- Нагреваемый блок управления цилиндром
- Перекладка под полоком со стороны водителя (вспомогательный реле в рулевой рубке, слева)
- ABS и контрольный блок вентилятор радиатора 3-й скоростный реле под полоком со стороны водителя
- Электронный ящик, передняя пассажирская площадка
- блок предохранителей, правая А-стойка, за обрезкой передняя пассажирская муравейника
Блоки предохранителей в салоне
Блоки предохранителей в салоне

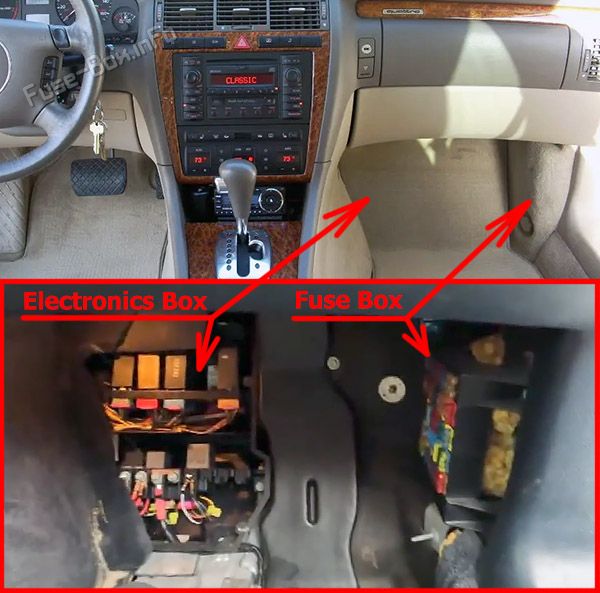

Расположение блока предохранителей
- Это не так.блок предохранителей расположен в передней пассажирской площадке.

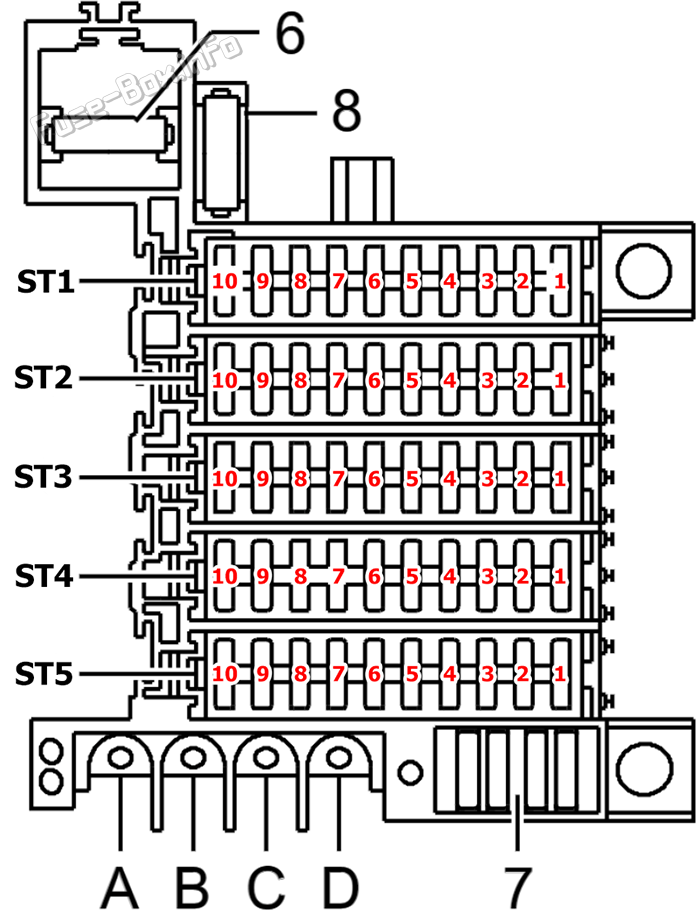

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| ST1 | Топливная установка 1, черное | |
| ST2 | взрыватель 2, красный | |
| ST3 | 3, желтый плавкий транспортер | |
| ST4 | 4, синий пусковой нос | |
| ST5 | 5, коричневый | |
| 6 | Вторичный взрыватель насоса | |
| 7 | резерв взрыватели | |
| 8 | вентилятор радиатора взрыватель | |
| ST1-1 | 5A | Левый/стояночный огонь, левый хвостовой огонь |
| ST1-2 | 5A | правый/стоящий свет, правый хвостовой огонь |
| ST1-3 | 15A | Луч ближнего света, правый |
| ST1-4 | 15A | Луч ближнего света, левый, управление дальностью дальности света |
| ST1-5 | 10A | Луч дальнего света, левый |
| ST1-6 | 10A | Луч дальнего света, правый, предупреждающий огонь дальнего света |
| ST1-7 | 15A | Огни предупреждения об опасности |
| ST1-8 | 15A | Двойной тон |
| ST1-9 | 10A | Диагностическое разъем (30a) |
| ST1-10 | 25A | Система стеклоочистителя, автоматическая система стирания/отстойного отстойника |
| ST2-1 | 10A | Зеркало-нагреватель |
| ST2-2 | 10A | Подогрев рулевого колеса |
| ST2-3 | 5A | Освещение и переключение, хранилище, влагоноситель, номерной знак |
| ST2-4 | 5A | вентилятор радиатора реле, датчик качества воздуха |
| ST2-5 | 15A | Передние противотуманные огни, задние противотуманные огни, противотуманные огни/устройства управления задней противотуманной фарой |
| ST2-6 | 30A | Нагреваемое заднее окно, кондиционер |
| ST2-7 | 5A | Датчик угла поворота рулевого колеса ESP |
| ST2-8 | 10A | Огни предупреждения об опасности, терминал 75 |
| ST2-9 | 10A | Тормозные огни |
| ST2-10 | 5A | Подогреваемые моющие реактивы |
| ST3-1 | 15A | Контроль за колбами, бортовой компьютер, панель тире, стояночный механизм, диагностическое розетка (15а), монитор давления в шинах, многофункциональное рулевое колесо, управление диапазоном фар |
| ST3-2 | 5A | Телефон, телематика, навигационная система с экраном |
| ST3-3 | 15A | Зажигалка для сигарет, передняя |
| ST3-4 | 10A | Кондиционер воздуха, автостоянка, вспомогательный теплоприемник радиоприемника, многофункциональное рулевое колесо, вставка тире, солнечный изолированный реле, монитор давления в шинах |
| ST3-5 | 10A | Кондиционер воздуха |
| ST3-6 | 10A | Система управления движением, задние огни |
| ST3-7 | 15A | Кондиционер, насос для охлаждения |
| ST3-8 | 10A | Компрессор кондиционера воздуха, магнитная сцепка |
| ST3-9 | 5A | Многофункциональное рулевое колесо |
| ST3-10 | 20A | Дополнительный обогревательный блок, вспомогательный обогревательный прибор |
| ST4-1 | 20A | Топливный насос |
| ST4-2 | 30A | V8, V12:: катушки зажигания V6:: Этап завершения работы |
| ST4-3 | 20A/10A | Отопление лямбда V8 TDI:: Топливный насос |
| ST4-4 | 10A/15A | V8 TDI:: Топливный насос V6:: Эстафета сервопривода тормозов |
| ST4-5 | 5A | Навигационная система NS Низкая |
| ST4-6 | 10A | Навигационная система NS Низкий, считывающий блок с чип-картой |
| ST4-7 | - | - |
| ST4-8 | 5A | Термоотправитель уровня нефти |
| ST4-9 | 25A | Контрольный блок для ABS (ESP), терминал 30 |
| ST4-10 | 10A | Контрольный блок для ABS, терминал 15 |
| ST5-1 | 10A | Освещенные тщеславные зеркала, центральная блокировка, указатели поворота для работы системы сигнализации против угона, внутренние огни, огни для чтения |
| ST5-2 | 10A | Регулировка зеркал, втягивание зеркала, блоки управления электрическими окнами, пропуск на проезд, регулировка заднего подголовника, потенциометр для обогрева сиденья, память о регулировке сиденья |
| ST5-3 | 10A | Входящие и педальные огни, ультразвуковой блок управления датчиками, внутренний центральный замок, зеркало и регулировка сиденья с функцией памяти, высвобождение багажного отделения |
| ST5-4 | 10A | Централизованное замок, автоматическое внутреннее зеркало против ослепления, слепой задней стороны, реле считывающего огня |
| ST5-5 | 15A | Централизованное блокирование |
| ST5-6 | 20A | Раздвижная/очищенная крыша |
| ST5-7 | 15A | Задняя зажигалка, нагреваемые замки, регулируемые передние пассажиры |
| ST5-8 | не используется | |
| ST5-9 | 20A | Регулировка высоты рулевого столба и ремня |
| ST5-10 | 20A | Подогреваемые передние сиденья, слепые задние барабаны |
Растяжка
Элементные панели расположены в электронике, передняя пассажирская площадка.

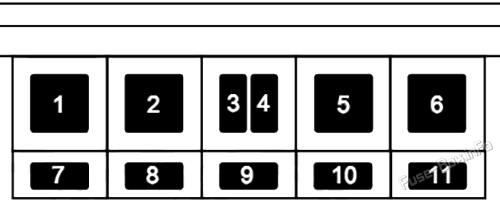

Вспомогательный предохранитель и реле в ящике электроники (футвел)
| № | Описание |
|---|---|
| 1 | Коробка передач для стартера ингибитора Подключение моста к моделям с ручной коробкой передач |
| 2 | Регулируемое переднее пассажирское сиденье |
| 3 | Регулировка сиденья |
| 4 | Регулировка сиденья |
| 5 | Реле дневного включения светового переключателя |
| 6 | Реле охлаждения топлива (TDI) |
| 7 | Один предохранитель от воздуходувки |

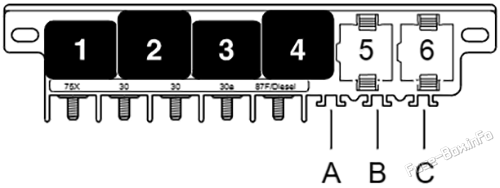

Микроцентральная электростанция в электронике (футвел)
| № | Описание |
|---|---|
| 1 | Двойной тон реле |
| 2 | X контактный реле экстренной связи |
| 4 | Перезарядка световых вилок (в случае световых вилок) V6 TDI) Реле топливного насоса (V6, V8, V12) Реле питания напряжения (V8 TDI) |
| 5 | Электрический топливный насос 2 (электрический насос) V8 TDI) вентилятор радиатора (страны с жарким климатом,V12) Тормозной сервопривод (cart relement) V6) |
| 6 | Дневной перезапуск светового руля |

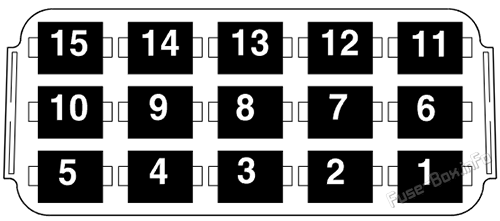

Перевозчик в ящике для электроники (футвел)
| № | Описание |
|---|---|
| 1 | Устройство для контроля за проблесковыми отверстиями |
| 2 | TDI двигатель: реле топливного насоса V8, V12 двигатель: реле питания тока |
| 3 | Туманные огни/задний туманный блок управления светом |
| 4 | Автоматическая система стирки/промывки |
| 5 | Реле для освещения входа и движения пешком |
| 6 | Устройство для контроля за проблесковыми отверстиями |
| 7 | Реле запорного клапана охлаждающей жидкости |
| 8 | Туманные огни/задний туманный блок управления светом |
| 9 | Автоматическая система стирки/промывки |
| 10 | Внешнее зеркало сворачивается блок управления системой |
| 11 | Реле считывающей лампы |
| 12 | Сервотронный блок управления |
| 13 | Эстафета из солнечных элементов |
| 14 | Магнитный сцепной реле |
| 15 | Внешнее зеркало сворачивается блок управления системой |

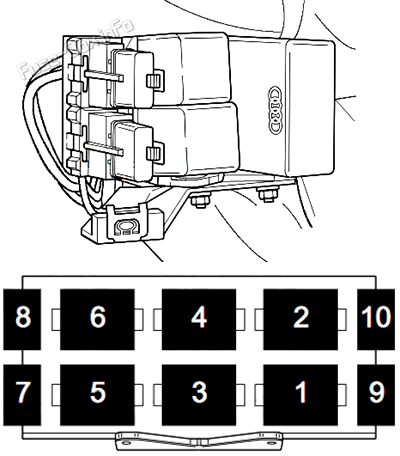

Перевозчик под полоком со стороны водителя
| № | Описание |
|---|---|
| 1 | Перезагрузка ABS клапаны соленоидной системы |
| 2 | ABS реле возвратного насоса |
| 3 | Многофункциональный блок управления рулевым колесом |
| 4 | Многофункциональный блок управления рулевым колесом |
| 6 | Реле с предупреждающим о опасности Модели сцепного устройства прицепа: аварийный светодиод, функционирование прицепа |
| 7 | Теплообразная мутация переднего электрического окна |
| 8 | термосмеситель заднего электрического окна |

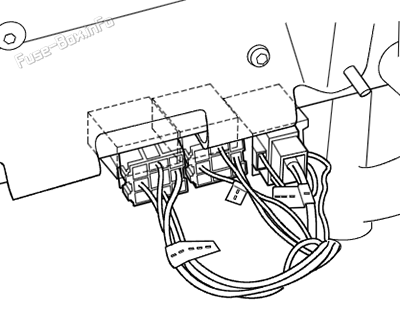

Вспомогательные реле (для вентилятор радиатора)
Первая скорость, вторая и третья скорость вентилятор радиатора- перед землёй ABS / ESP- блок управления под полки со стороны водителя.

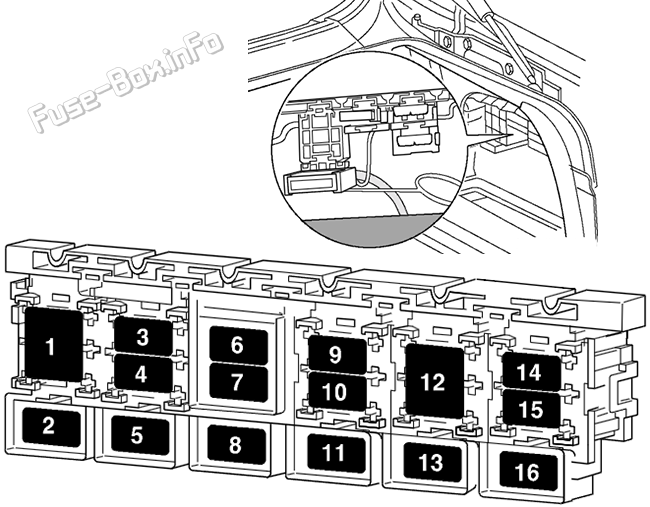

Сравнение с погружной смесью блок предохранителей
Сравнение с погружной смесью блок предохранителей
Это справа.
| № | Описание |
|---|---|
| 1 | Терминал 30 |
| 2 | ABS гидравлический насосный предохранитель |
| 3 | Подогрев сидений |
| 4 | Терминал 30 Эксплуатация взрывателя |
| 6 | Радиопредохранитель Навигационный предохранитель |
| 7 | ABS клапаны |
| 9 | Включатель телефонной связи |
| 14 | Взрыватель регулировки сиденья 1.2.4.5.8 Образцы без регулировки заднего сиденья: плавкий плавкий предохранитель заднего подголовника |

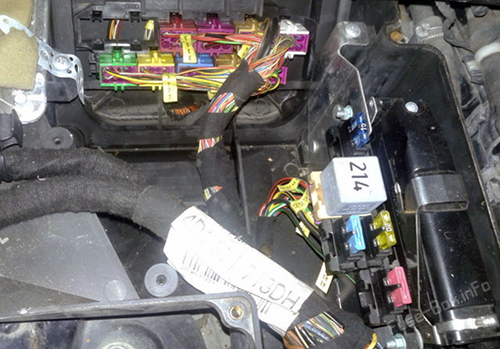

Сравнение двигателей
Сравнение двигателей
Он на пассажирской стороне под крышкой.

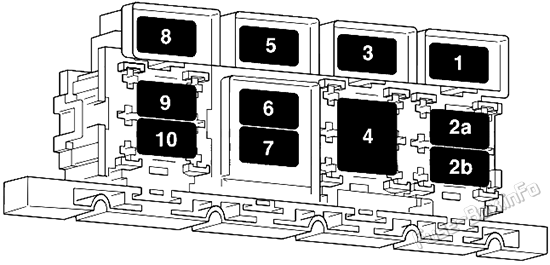

V6, V8 и V12 бензиновые двигатели
| № | Описание |
|---|---|
| 1 | V12:: взрыватель блока управления двигателем |
| 2a | V12:: Реле для подачи вторичного воздуха 1 |
| 2b | V12:: Реле для подачи вторичного воздуха 1 V6, V8:: взрыватель автоматических устройств управления коробкой передач |
| 3 | V12:: Взрыватель инжектора |
| 4 | V6, V8:: Реле для подачи вторичного воздуха V12:: взрыватель элемента управления V12:: взрыватель насоса охлаждения |
| 5 | V12:: взрыватель автоматических устройств управления коробкой передач |
| 6 | V6, V8:: Взрыватель инжектора V12:: Реле с постоянной циркуляцией охлаждающей жидкости |
| 7 | V6, V8:: взрыватель элемента управления V12:: Реле с постоянной циркуляцией охлаждающей жидкости |
| 8 | V12:: взрыватель элемента управления 2 |
| 9 | V8:: взрыватель блока управления двигателем V12:: Реле для подачи вторичного воздуха 2 |
| 10 | V12:: Реле для подачи вторичного воздуха 2 |
V6 дизельные двигатели (TDI)
| № | Описание |
|---|---|
| 1 | Функционирование 1 для двигателя с световыми вилками |
| 2a | Реле с переключением двигателя |
| 2b | Реле с переключением двигателя |
| 4 | Включатель автоматических устройств управления коробкой передач |
| 5 | Функционирование 2 для двигателя с световыми заглушками |
| 6 | Реле системы прямого впрыска дизельных двигателей |
| 7 | Реле системы прямого впрыска дизельных двигателей |
| 9 | Взрыватель с расходомерами воздуха |
| 10 | Взрыватель блока управления двигателем |

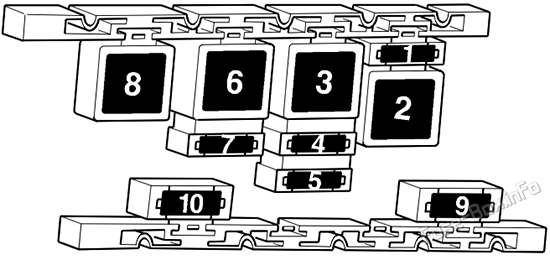

V8 дизельные двигатели (TDI)
| № | Описание |
|---|---|
| 1 | Регулирующий клапанный предохранитель |
| 2 | Реле с заглушкой 2 |
| 3 | Реле системы охлаждения воздушного заряда |
| 4 | Включатель автоматических устройств управления коробкой передач |
| 5 | Включатель насоса охлаждения |
| 6 | Реле с переключением двигателя |
| 7 | Взрыватель блока управления двигателем |
| 8 | Отключить световые вилки |
| 9 | Функционирование 2 для двигателя с световыми заглушками |
| 10 | Функционирование 1 для двигателя с световыми вилками |
