Предохранители и реле Предохранители и реле Audi TT (8N; 1999-2006)
Схемы относятся к указанным годам и вариантам Предохранители и реле Audi TT (8N; 1999-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

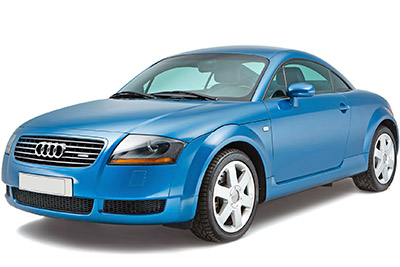

В статье рассмотрено первое поколение Audi TT (8N), выпускавшееся с 1998 по 2006 год. Ниже приведены схемы блоков предохранителей для Audi TT 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годов, а также указаны расположение предохранителей в автомобиле и назначение каждого предохранителя и реле.
Схема предохранителей Audi TT 1999-2006
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

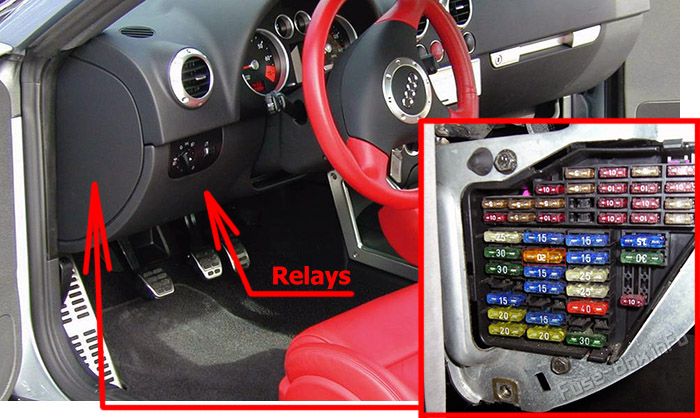

Расположение блока предохранителей
Взрыватели за крышкой сбоку от водителя.
В приборной панели расположены две реле.

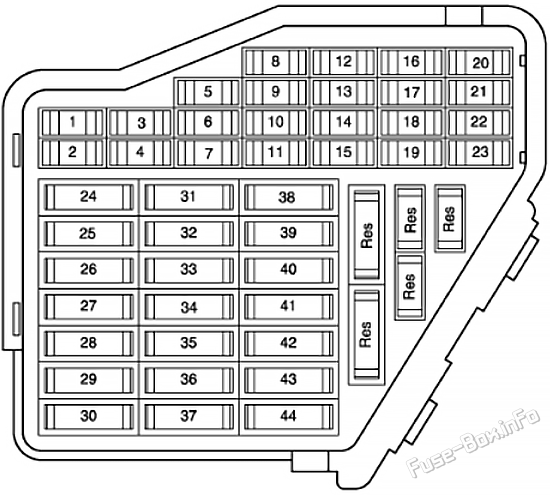

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 10A | Нагреваемое внешнее зеркало, водительская сторона Нагреваемое внешнее зеркало с передней стороны пассажира Теплоэлемент, левый стиральный реактив Теплоэлемент, справа стиральная струя |
| 2 | 10A | Выключатель аварийного сигнала |
| 3 | 5A | Световая бардачка Туманный световой реле Система кондиционирования воздуха/климатронный блок работы и дисплей |
| 4 | 5A | Огнестрельное число, левое Огни номерного знака, правая |
| 5 | 7.5 A | Свежий воздух/воздух, рециркуляющий пашинный переключатель Постоянный реле циркуляции охлаждающей жидкости Устройство для контроля за проблесковыми отверстиями, переднее Выключатель педали тормоза |
| 6 | 5A | Централизованное блокирующее устройство |
| 7 | 10A | Подсоединение к диагностике Переключение света Выключатель аварийного сигнала Отправитель спидометра |
| 8 | 5A | Группа управления мобильной телефонной связью |
| 9 | 5A | ABS БД система |
| 10 | 10A/15A | 1998-2001: Мотронный блок управления - электромагнитный ток; 2002-2006: S контакт Централизованное блокирующее устройство Вставить блок управления в панель тире |
| 11 | 5A | Вставить блок управления в панель тире Уровень нефти и ее температурный отправитель |
| 12 | 7.5A | Подсоединение к диагностике Группа управления мобильной телефонной связью Воздушный усилитель для мобильной телефонной связи |
| 13 | 10A | Выключатель тормозного света |
| 14 | 10A | Централизованное блокирующее устройство Предупреждающий огонь в левой части двери Предупреждающий огонь двери, правый Выключатель отключения внутреннего монитора Внутренний замок, водительская сторона Выключатель дистанционного выпуска задней крышки |
| 15 | 5A | Вставить блок управления в панель тире Автоматическая коробка передач |
| 16 | 10A | вентилятор радиатора БД система |
| 17 | - | не используется |
| 18 | 10A | Луковица дальнего света, правая Туманный световой реле Вставить блок управления в панель тире |
| 19 | 10A | Луковица дальнего света, левая |
| 20 | 15A | Регулирующий двигатель дальнего света, правый Регулятор диапазона видимости лучей Регулирующий двигатель дальнего света, левый Устройство для контроля за проблесковыми отверстиями, переднее |
| 21 | 15A | Устройство для контроля за проблесковыми отверстиями, переднее |
| 22 | 5A | Устройство для контроля за проблесковыми отверстиями, переднее Боковая лампочка, правая Вставить блок управления в панель тире |
| 23 | 5A | Устройство для контроля за проблесковыми отверстиями, переднее Боковая лампочка левой Вставить блок управления в панель тире |
| 24 | 20A | Автоматическая периодическая мытье и стирка реле Перезарядка для очистных устройств |
| 25 | 25A | Система кондиционирования воздуха/климатронный блок работы и дисплей Подогреваемое заднее окно Свежий воздуходувка Устройство управления свежими воздуходувками |
| 26 | 25A | Нагреваемый задний выключатель окон |
| 27 | 30A | Группа по контролю за разрывом ветровых паров Выключатель с разрывом кабрио |
| 28 | 20A | Насос для нагнетания давления в топливной системе |
| 29 | 15A | Мотронный блок управления |
| 30 | - | не используется |
| 31 | 5A/20A | 4-колесный блок управления приводом Автоматическая коробка передач |
| 32 | 10A | Инжекторы |
| 33 | 20A/30A | Автоматическая периодическая мытье и стирка реле |
| 34 | 10A | Регулятор давления зарядки соленоидный клапан Регулятор камешка 1 Клапан рециркуляции воздуха турбонагнетателя |
| 35 | - | не используется |
| 36 | 15A | Передний и задний противотуманный переключатели света |
| 37 | 10A/20A | 1998-2001 (10A): S контакт Централизованное блокирующее устройство Вставить блок управления в панель тире; 2002-2006 (20A): Мотронный блок управления Эстафета питания мотронного тока |
| 38 | 15A | Централизованное блокирующее устройство Крутящий сигнал системы сигнализации против угона |
| 39 | 15A | Выключатель аварийного сигнала |
| 40 | 20A | Двойной тон реле |
| 41 | 15A | Зажигалка для сигарет |
| 42 | 20A | Радио Усилитель |
| 43 | 10A/15A | Приводимый к использованию фильтров из древесного угля Вторичный клапан на входе воздуха Реле для работы на вторичных насосах Измеритель массы воздуха Отправитель 1 по температуре отработавших газов |
| 44 | 15A | Регулятор сиденья водителя с нагретом температурой Регулятор сиденья пассажира спереди подогревом |

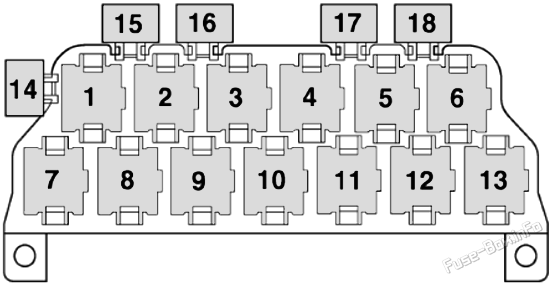

Реле
| № | Оборудование |
|---|---|
| 1 | не используется |
| 2 | Устройство для контроля за проблесковыми отверстиями, переднее |
| 3 | Устройство для контроля за проблесковыми отверстиями, переднее |
| 4 | Туманный световой реле |
| 5 | Реле для ингибитора стартера |
| 6 | не используется |
| 7 | Реле отключения от торможения /не используется (С года модели) 2003) |
| 8 | не используется |
| 9 | не используется |
| 10 | Подогреваемое заднее окно |
| 11 | Реле для ингибитора стартера |
| 12 | Группа по контролю за разрывом ветровых паров |
| 13 | Постоянный реле циркуляции охлаждающей жидкости/реле с перезагрузкой света |
| 14 | не используется |
| 15 | не используется |
| 16 | не используется |
| 17 | не используется |
| 18 | Включатель дифференциального замка (сцепление с Haldex) (до года модели) 1999) / не используется (С года модели) 2000) |

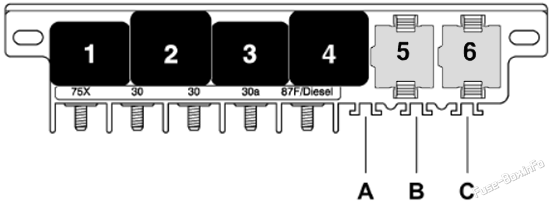

| № | Оборудование |
|---|---|
| 1 | Двойной тон реле |
| 2 | X контактный реле экстренной связи |
| 3 | не используется |
| 4 | Реле топливного насоса |
| 5 | Автоматическая периодическая мытье и стирка реле |
| 6 | Автоматическая периодическая мытье и стирка реле |
| A | Преобразованный взрыватель приведения в действие крыши |
| B | Гидравлический пусковой предохранитель насоса |
| C | термофункция электрического окна |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

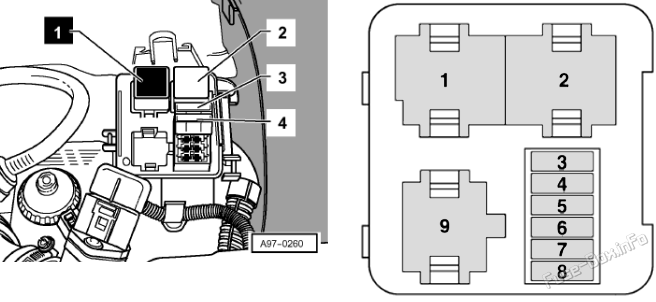

блок предохранителей №1
Он расположен слева на переборке.
| № | Оборудование |
|---|---|
| 1 | Реле для работы на вторичных насосах |
| 2 | Эстафета питания мотронного тока |
| 3 | Гидравлический пусковой предохранитель насоса |
| 4 | Вторичный взрыватель насоса |
| 5 | не используется |
| 6 | не используется |
| 7 | Включатель автоматических устройств управления коробкой передач |
| 8 | не используется |
| 9 | не используется |

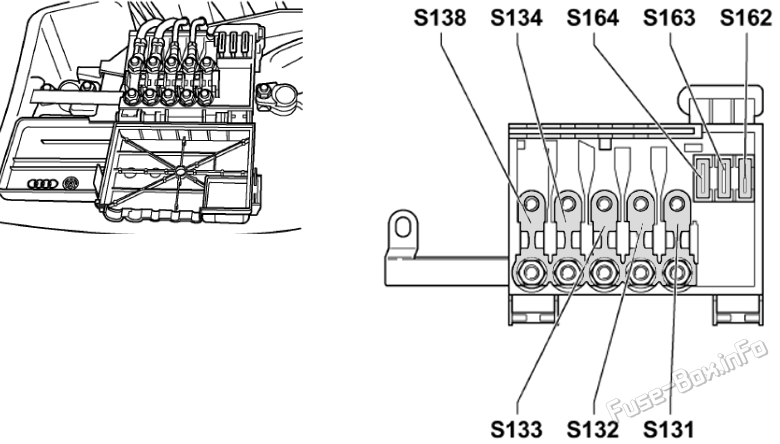

блок предохранителей №2
Основные блок предохранителей расположен на аккумуляторе.
| № | Оборудование |
|---|---|
| S131 | Вторичный нагнетающий насос |
| S132 | Управление двигателем |
| S133 | Холодильный вентилятор 2 |
| S134 | Внутренние |
| S138 | Переносчик |
| S162 | ABS насос |
| S163 | ABS клапаны |
| S164 | Охлаждающий вентилятор |
