Предохранители и реле Audi A5 / S5 (2010-2016)
Схемы относятся к указанным годам и вариантам Audi A5 / S5 (2010-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi A5 / S5 2010-2016 гг.
Предохранители прикуривателя/розетки в Audi A5/S5 находятся предохранители в Красной панели предохранителей D №1 (выход задней центральной консоли), №2 (вывод передней центральной консоли), №3 (розетка багажного отделения) и №4 (прикуриватель) в багажном отделении (2010-2011 гг.) ), либо предохранитель №2 (Коричневый блок предохранителей С) в багажном отделении (2013-2016 гг.).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

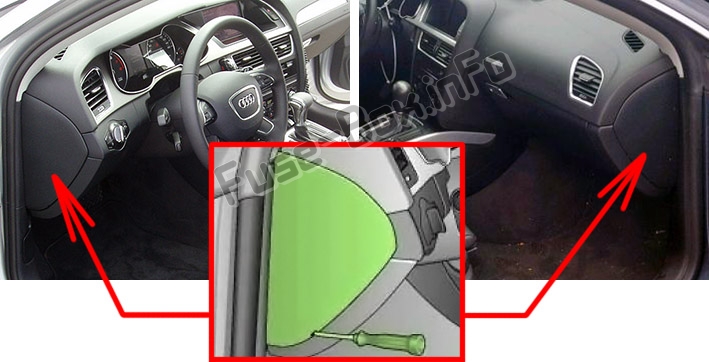

Блоки предохранителей приборной панели
Блоков два — справа и слева от панели приборов.

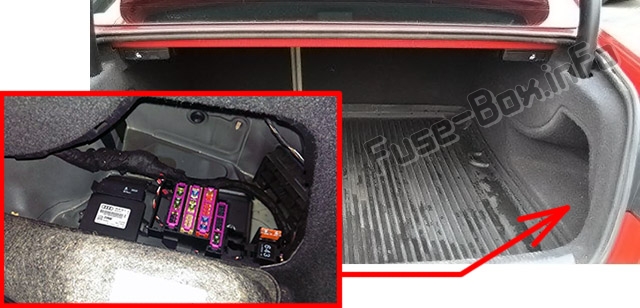

Багажное отделение
Блок предохранителей расположен с правой стороны багажника, за панелью обшивки.
Схемы блока предохранителей
Схемы блока предохранителей
2010, 2011

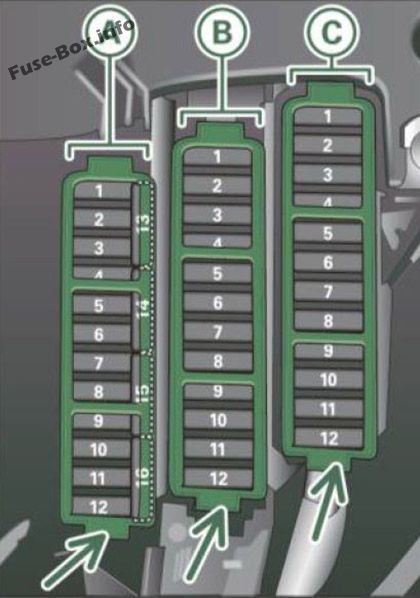

Приборная панель со стороны водителя (левая кабина)
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | — | — |
| 3 | Домашняя ссылка | 5 |
| 4 | Помощник по переулку | 10 |
| 5 | Климат-контроль | 5 |
| 6 | Регулировка угла наклона правой фары | 5 |
| 7 | Регулировка угла наклона левой фары | 5 |
| 8 | Модуль управления бортовой сетью 1 | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Сдвиг ворот | 5 |
| 11 | Форсунки омывателя отопителя | 5 |
| 12 | Климат-контроль | 5 |
| 13 | Подготовка мобильного телефона | 5 |
| 14 | Воздушная подушка | 5 |
| 15 | Терминал 15 | 25 |
| 16 | Клемма 15 двигатель | 40 |
| Коричневая панель B | ||
| 1 | Внутреннее зеркало заднего вида с автоматическим затемнением | 5 |
| 2 | — | — |
| 3 | Бензиновый топливный насос | 25 |
| 4 | Вспомогательный водяной насос 3,2 л FSI | 5 |
| 5 | Обогрев левого сиденья с/без обогрева сиденья | 15/30 |
| 6 | Электронная программа стабилизации | 10 |
| 7 | Horn | 25 |
| 8 | Электродвигатель стеклоподъемника левой двери | 30 |
| 9 | Мотор стеклоочистителя | 30 |
| 10 | Электронная программа стабилизации | 25 |
| 11 | Входной модуль управления дверью водителя | 15 |
| 12 | Датчик дождя и света | 5 |
| Красная панель С | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Поясничная поддержка | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | — | — |
| 6 | Модуль управления бортовой сетью 1 | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Электродвигатель стеклоподъемника левого заднего стекла | 7,5 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Мотор стеклоподъемника правого заднего стекла | 7,5 |
| 12 | Комфортная электроника | 5 |

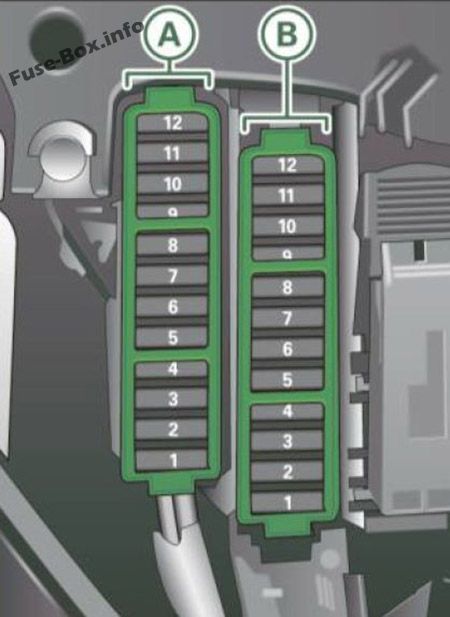

Панель приборов, правая кабина
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | Электронная программа стабилизации | 5 |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Шлюз (диагностический интерфейс шины данных) | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Коричневая панель B | ||
| 1 | CD-/DVD-плеер | 5 |
| 2 | Модуль переключателя Audi drive select | 5 |
| 3 | ММИ/Радио | 5 / 20 |
| 4 | Приборный щиток | 5 |
| 5 | Шлюз (модуль управления приборной панелью) | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Поворотный переключатель света | 5 |
| 8 | Вентилятор системы климат-контроля | 40 |
| 9 | Блокировка рулевой колонки | 5 |
| 10 | Климат-контроль | 10 |
| 11 | Клемма 30 диагностического разъема | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |

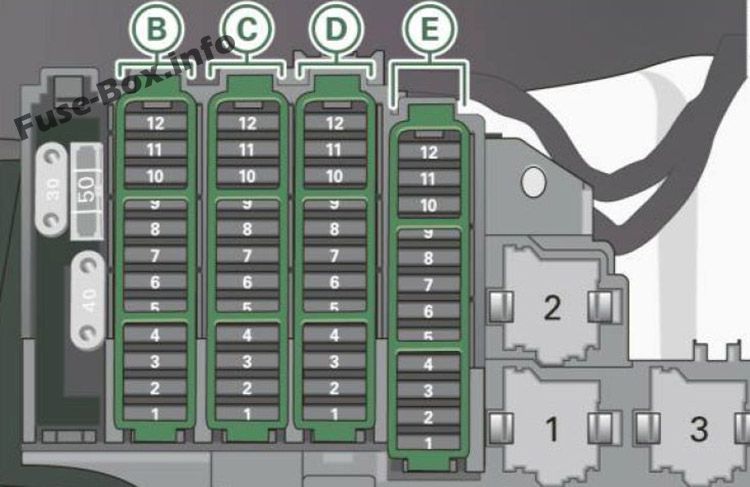

Багажное отделение
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель Б | ||
| 1 | Модуль управления верхним питанием | 10 |
| 2 | Модуль управления прицепом | 15 |
| 3 | Модуль управления прицепом | 20 |
| 4 | Модуль управления прицепом | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронное управление демпфированием | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Блок управления бортовой сети 2 | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Блок управления бортовой сети 2 | 30 |
| 11 | Модуль управления бортовой сетью | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажного отделения, модуль управления бортовой сетью | 30 |
| 2 | Обогрев правого переднего сиденья | 15 |
| 3 | Путь 1 преобразователя постоянного тока постоянного тока | 40 |
| 4 | Путь 2 преобразователя постоянного тока постоянного тока | 40 |
| 5 | — | — |
| 6 | Обогрев правой верхней кабины | 30 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Обогрев заднего сиденья | 30 |
| 9 | Модуль управления двери пассажира | 30 |
| 10 | Обогрев левой верхней кабины | 30 |
| 11 | Модуль управления дверью пассажира | 15 |
| 12 | — | — |
| Красная панель D | ||
| 1 | Выход задней центральной консоли | 15 |
| 2 | Вывод передней центральной консоли | 15 |
| 3 | Выход в багажное отделение | 15 |
| 4 | Зажигалка | 15 |
| 5 | V6FSI | 5 |
| 6 | Развлекательная программа для пассажиров задних сидений | 5 |
| 7 | Парковочная система | 7,5 |
| 8 | — | — |
| 9 | Выключатель электромеханического стояночного тормоза | 5 |
| 10 | Ауди боковой ассистент | 5 |
| 11 | Обогрев заднего сиденья | 5 |
| 12 | Модули управления клеммы 15 | 5 |
| Черная панель E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | DSP-усилитель, радио | 30/20 |
| 4 | MMI | 7,5 |
| 5 | Подготовка радио/навигации/сотового телефона | 7,5 |
| 6 | Камера заднего вида | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
2013, 2014, 2015, 2016

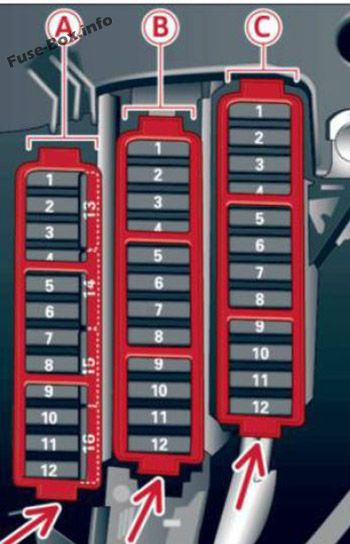

Приборная панель со стороны водителя (левая кабина)
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | Электронный контроль стабилизации (модуль) | 5 |
| 3 | Датчик давления в системе кондиционирования, электромеханический стояночный тормоз, Домашняя ссылка, внутреннее зеркало заднего вида с автоматическим затемнением, датчик качества воздуха / наружного воздуха, электронная система стабилизации (кнопка) | 5 |
| 4 | — | — |
| 5 | Звуковой привод | 5 |
| 6 | Корректор фар/головной свет (поворотный свет) | 5/7,5 |
| 7 | Фара (поворотный свет) | 7,5 |
| 8 | Модули управления (электромеханический стояночный тормоз, амортизатор, quattro sport), DCDC преобразователь | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Датчик переключения передач/сцепления | 5 |
| 11 | Боковая помощь | 5 |
| 12 | Корректор фар, система парковки | 5 |
| 13 | Воздушная подушка | 5 |
| 14 | Задний дворник (вседорожник) | 15 |
| 15 | Вспомогательный предохранитель (щиток приборов) | 10 |
| 16 | Клемма 15 вспомогательного предохранителя (в области двигателя) | 40 |
| Коричневая панель B | ||
| 1 | — | — |
| 2 | Датчик стоп-сигнала | 5 |
| 3 | Топливный насос | 25 |
| 4 | Датчик сцепления | 5 |
| 5 | Обогрев левого сиденья с/без вентиляции сиденья | 15/30 |
| 6 | Электронный контроль стабилизации (электрический) | 5 |
| 7 | Horn | 15 |
| 8 | Передняя левая дверь (стеклоподъемник, центральный замок, зеркало, выключатель, освещение) | 30 |
| 9 | Мотор стеклоочистителя | 30 |
| 10 | Электронный контроль стабилизации (клапаны) | 25 |
| 11 | Двухдверные модели: задний левый стеклоподъемник, Четырехдверные модели: задняя левая дверь (стеклоподъемник, центральный замок, выключатель, освещение) | 30 |
| 12 | Датчик дождя и света | 5 |
| Красная панель С | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Поясничная поддержка | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Освещение салона (кабриолет) | 5 |
| 6 | Система омывателя ветрового стекла, система омывателя фар | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Электродвигатель стеклоподъемника левого заднего окна (кабриолет)/люк на крыше | 7,5/20 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Стеклоподъемник правого заднего стекла (электродвигатель солнцезащитной шторки кабриолета) | 7,5/20 |
| 12 | Противоугонная сигнализация | 5 |

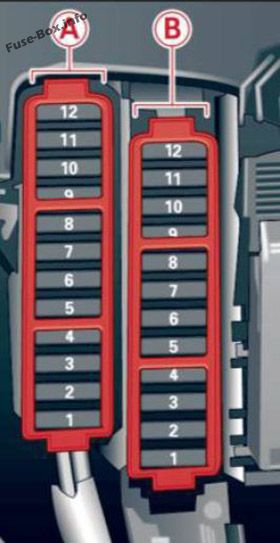

Панель приборов, правая кабина
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черный носитель А | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | — | — |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Шлюз (диагностический интерфейс шины данных) | 5 |
| 9 | Дополнительный обогреватель | 5 |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Коричневая панель B | ||
| 1 | CD-/DVD-плеер | 5 |
| 2 | Wi-Fi | 5 |
| 3 | ММИ/Радио | 5/20 |
| 4 | Приборный щиток | 5 |
| 5 | Шлюз (модуль управления приборной панелью) | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Выключатель | 5 |
| 8 | Вентилятор системы климат-контроля | 40 |
| 9 | Блокировка рулевой колонки | 5 |
| 10 | Система климат-контроля | 10 |
| 11 | Клемма 30 диагностического разъема | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |

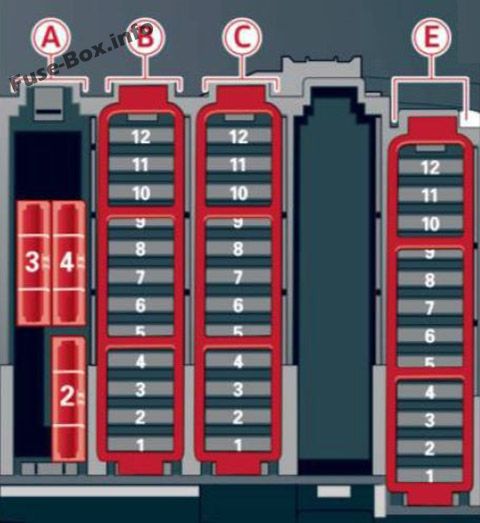

Багажное отделение
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | — | 30 |
| 2 | Обогрев заднего стекла (кабриолет) | 30 |
| 3 | Верхняя защелка с электроприводом (кабриолет) | 30 |
| 4 | Мощная верхняя гидравлика (кабриолет) | 50 |
| Черная панель Б | ||
| 1 | Модуль управления крышкой багажного отделения (для всех дорог) / Модуль управления верхним электроприводом (кабриолет) | 30/10 |
| 2 | Выдвижной задний спойлер (RS 5 Coupe) | 10 |
| 3 | — | — |
| 4 | — | — |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронное управление демпфированием | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Заднее наружное освещение | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Заднее наружное освещение | 30 |
| 11 | Центральный замок | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажного отделения (allroad) | 30 |
| 2 | Розетка 12 вольт, прикуриватель | 20 |
| 3 | Путь 1 преобразователя постоянного тока постоянного тока | 40 |
| 4 | Преобразователь DCDC, путь 2, усилитель DSP, радио | 40 |
| 5 | Обогрев правой верхней части салона (кабриолет) | 30 |
| 6 | — | — |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | — | — |
| 9 | Правая передняя дверь (стеклоподъемник, центральный замок, зеркало, выключатель, освещение) | 30 |
| 10 | Обогрев левой верхней части салона (кабриолет) | 30 |
| 11 | Двухдверные модели: задний правый стеклоподъемник, Четырехдверные модели: задняя правая дверь (стеклоподъемник, центральный замок, выключатель, освещение) | 30 |
| 12 | Подготовка мобильного телефона | 5 |
| Черная панель E | ||
| 1 | Обогрев правого переднего сиденья | 15 |
| 2 | — | — |
| 3 | — | — |
| 4 | MMI | 7,5 |
| 5 | Радио | 5 |
| 6 | Камера заднего вида | 5 |
| 7 | Обогрев заднего стекла (allroad) | 30 |
| 8 | Развлекательная программа для пассажиров задних сидений | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
