Предохранители и реле Audi A5 / S5 (8W6, 2017-2020)

Схемы относятся к указанным годам и вариантам Audi A5 / S5 (8W6, 2017-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Расположение предохранителей Audi A5 и S5 2017-2020 гг.

Расположение предохранителей Audi A5 и S5 2017-2020 гг.

Расположение блока предохранителей

Пассажирский отсек

В салоне два блока предохранителей.

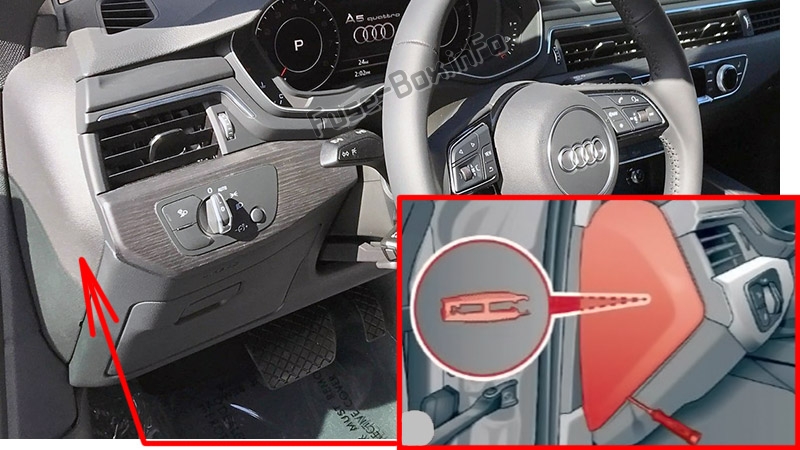

Первый находится в передней части кабины (со стороны водителя).Пассажирский отсек

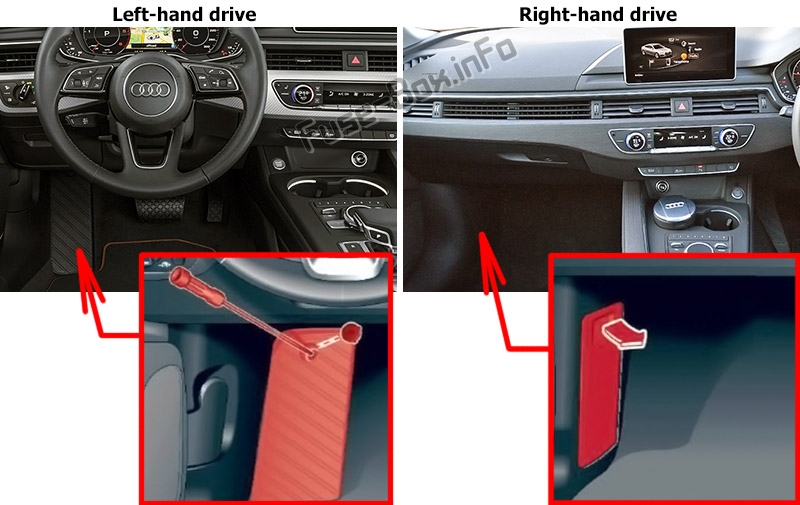

А второй — в подножке водителя на автомобилях с левым рулем или за крышкой в ​​пространстве для ног переднего пассажира на автомобилях с правым рулем.Пассажирский отсек

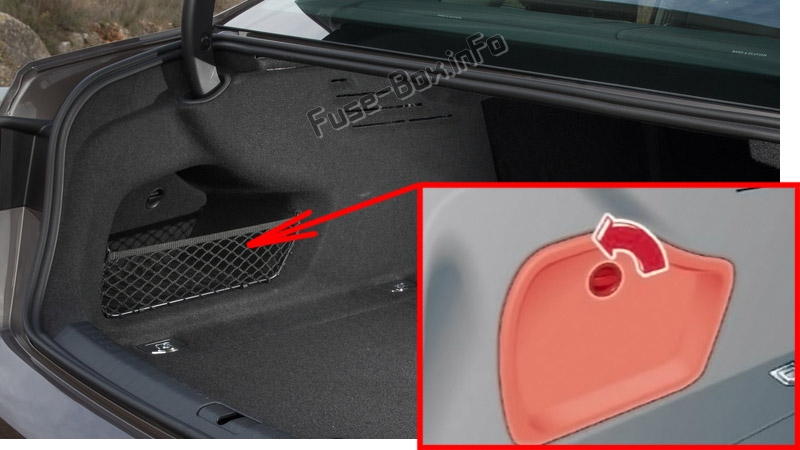

Багажное отделение

Он расположен за панелью отделки с левой стороны заднего отсека.Багажное отделение

Схемы блока предохранителей

Панель предохранителей в кабине

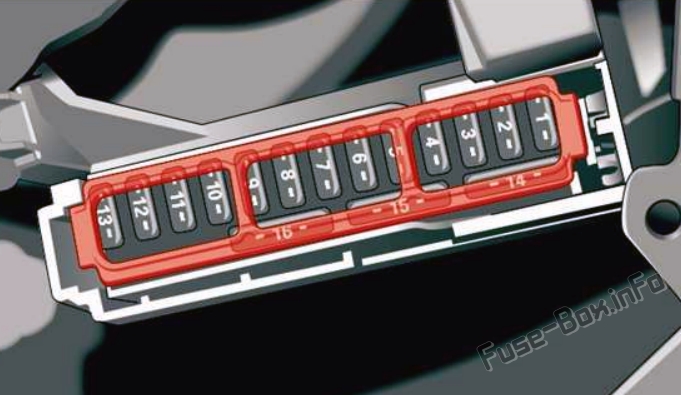

Панель предохранителей в кабине

Назначение предохранителей на левой стороне приборной панели
№Описание
12017-2018: Не используется;
2019-2020: Открытие/запуск автомобиля (NFC)
2Телефон, зарядное устройство для мобильных устройств
4Проекционный дисплей
5Музыкальный интерфейс Audi, USB-порт для зарядки
6Передние органы управления системой климат-контроля
7Блокировка рулевой колонки
8Дисплей информационно-развлекательной системы
9Приборный щиток
10Информационно-развлекательный блок
11Выключатель света, модуль переключателя
12Электроника рулевой колонки
132017-2018: Не используется;
2019-2020: Датчик твердых частиц для системы климат-контроля
14Информационно-развлекательная система
16Обогрев руля

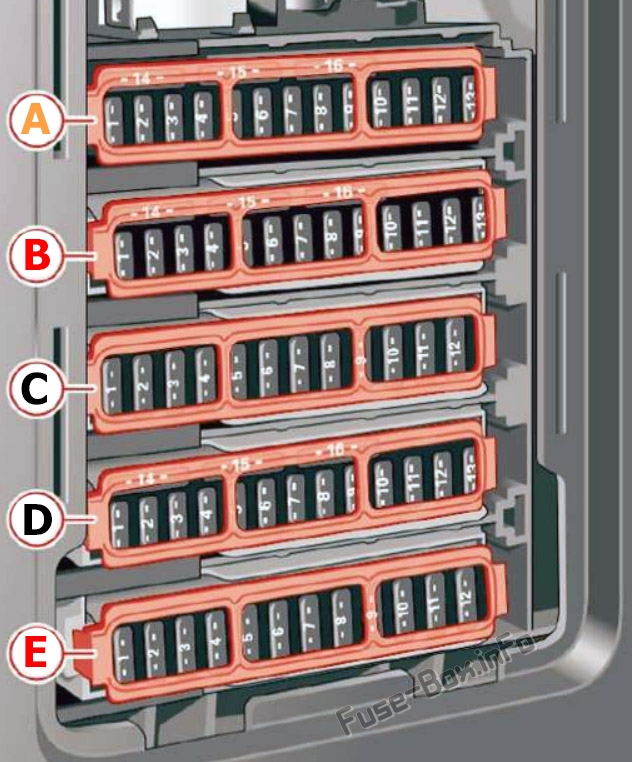

Панель предохранителей в пространстве для ног

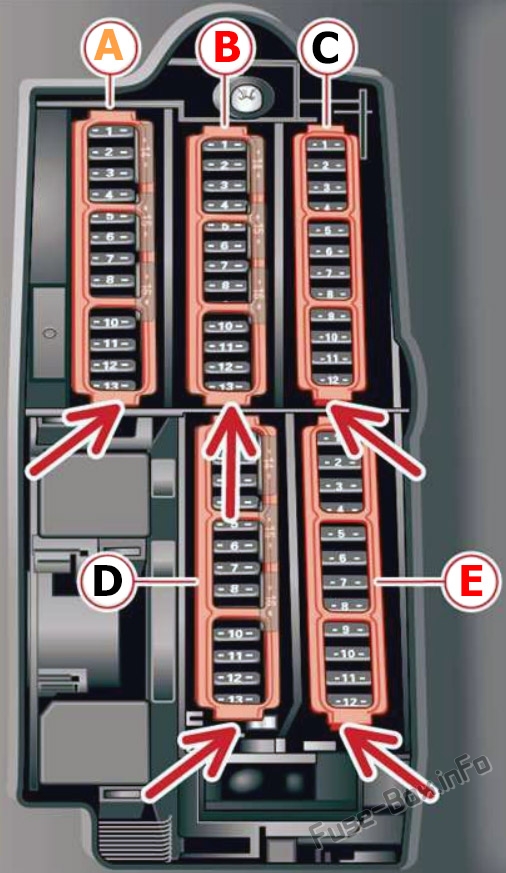

Автомобили с левым рулемПанель предохранителей в пространстве для ног

Автомобили с правым рулемПанель предохранителей в пространстве для ног

Назначение предохранителей в пространстве для ног
№Описание
Панель предохранителей A (коричневая)
A22017-2018: ДМРВ, регулировка фаз газораспределения, насос охладителя наддувочного воздуха;
2019-2020: Компоненты двигателя
A32017-2018: Выхлопные люки, форсунки, патрубок радиатора;
2019-2020: Выхлопные люки, форсунки, патрубок радиатора, подогрев картера
A42017-2018: Вакуумный насос, насос горячей воды, датчик твердых частиц, датчик биодизеля;
2019-2020: Вакуумный насос, насос горячей воды, датчик NOx, датчик твердых частиц, датчик биодизеля, выхлопные двери.
A5Датчик стоп-сигнала
A6Клапаны двигателя, регулировка распредвала
A72017-2018: Лямбда-зонд с подогревом, ДМРВ;
2019-2020: Подогрев лямбда-зондов, ДМРВ, водяной насос
A82017-2018: Водяной насос, насос высокого давления, клапан регулятора высокого давления;
2019-2020: Водяной насос, насос высокого давления, клапан регулятора высокого давления, датчик массового расхода воздуха, компоненты двигателя.
A92017-2018: Насос горячей воды;
2019-2020: Насос ГВС, реле двигателя
A10Датчик давления масла, датчик температуры масла
A112017-2018: Датчик положения педали сцепления;
2019-2020: Датчик положения педали сцепления, запуск двигателя,
Помпа
A122017-2018: Клапана двигателя;
2019-2020: Клапана двигателя, опора двигателя
A13Вентилятор радиатора
A142017-2018: Форсунки;
2019-2020: Топливные форсунки, блок управления двигателем
A152017-2018: Катушки зажигания;
2019-2020: Катушки зажигания, подогрев лямбда-зондов
A16Топливный насос
Панель предохранителей B (красная)
B1Противоугонная система
B2Модуль управления двигателем
B32017-2019: Поясничная поддержка
2020: Электроника левого переднего сиденья, поясничная опора, массажное сиденье
B4Селекторный механизм автоматической коробки передач
B5Horn
B6Электромеханический стояночный тормоз
B7Модуль управления шлюзом
B82017-2019: Внутренняя подсветка потолка.
2020: Модуль управления электроникой крыши
B92017-2018: Не используется;
2019-2020: Система экстренного вызова
B10Модуль управления подушками безопасности
B11Электронный контроль стабилизации (ESC)
B12Диагностический разъем, датчик света/дождя
B13Система климат-контроля
B14Блок управления правой передней дверью
B15Компрессор кондиционера
B162017-2018: Не используется;
2019-2020: Обогрев левой шеи
Панель предохранителей C (черная)
C1Обогрев передних сидений
C2Дворники
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Блок управления левой передней дверью
C6Розетки
C72017-2018: Блок управления задней правой дверью;
2019-2020: Блок управления дверью, правый задний стеклоподъемник
C8Модуль управления полным приводом
C9Электроника правой фары
C10Система омывателя ветрового стекла/омывателя фар
C112017-2018: Блок управления левой задней дверью;
2019-2020: Блок управления дверью, задний левый стеклоподъемник
C122017-2018: Не используется;
2019-2020: Автономный обогреватель
Панель предохранителей D (черная)
D12017-2018: Вентиляция сидений, зеркало заднего вида, климат-контроль, управление задним климат-контролем, обогрев лобового стекла, подогрев шеи, сигнализатор подушки безопасности переднего пассажира;
2019-2020: Вентиляция сидений, зеркало заднего вида, задние органы управления климат-контролем, обогрев лобового стекла, обогрев шеи, контрольная лампа подушки безопасности переднего пассажира, диагностика шлюза
D22017-2018: Шлюз, система климат-контроля;
2019: Не используется
2020: Диагностика шлюза, модуль управления бортовой сетью
D3Звуковой привод / настройка звука выхлопа
D4датчик положения педали сцепления
D52017-2018: Запуск двигателя;
2019-2020: Запуск двигателя, аварийное отключение
D62017-2018: Не используется;
2019-2020: Ворота
D7Задний USB-порт для зарядки
D8HomeLink (устройство открывания гаражных ворот)
D92017-2018: Адаптивный круиз-контроль;
2019-2020: Адаптивный круиз-контроль, регулировка дистанции
D102017-2018: Не используется;
2019-2020: Внешний звук, педальный модуль
D11Видеокамера
D12Матричная светодиодная фара/правая светодиодная фара
D13Матричная светодиодная фара/левая светодиодная фара
D142017-2018: Не используется;
2019-2020: Клапан охлаждения трансмиссионной жидкости
D152017-2018: Не используется;
2019: Система будильника и громкой связи
D162017-2018: Не используется;
2019: подготовка к развлекательной системе для пассажиров задних сидений
Панель предохранителей E (красная)
E1Катушки зажигания
E22017-2018: Не используется;
2019-2020: Муфта компрессора, система CNG, клапаны двигателя
E52017-2018: Подвеска двигателя;
2019-2020: Левая фара
E6Автоматическая коробка передач
E7Приборная доска
E8Система климат-контроля (вентилятор)
E92017-2018: Подвеска двигателя;
2019-2020: Правая фара
E10Динамическое рулевое управление
E11Запуск двигателя

Блок предохранителей в багажном отделении

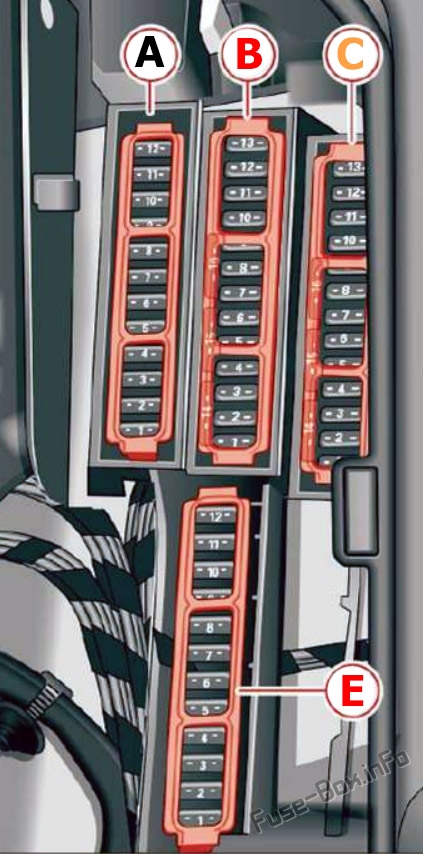

Блок предохранителей в багажном отделении

Назначение предохранителей в багажнике (2017-2019 гг.)
№Описание
Панель предохранителей A (черная)
A2Обогреватель ветрового стекла
A3Обогреватель ветрового стекла
A5Управление подвеской
A6Автоматическая коробка передач
A7Обогрев заднего стекла
A8Обогрев заднего сиденья
A92017-2018: Задние фонари;
2019-2020: Левые задние фонари
A102017-2018: Натяжитель ремня безопасности левый;
2019-2020: Модуль управления подушками безопасности
A112017-2018: Центральный замок;
2019: Центральный замок крышки багажника, замок бака, задняя солнцезащитная шторка.
2020: Замок крышки багажника, замок люка бензобака, крышка багажника
A122017-2018: Электропривод крышки багажника, подогрев левой шеи;
2019-2020: Крышка багажника
Панель предохранителей B (красная)
B62017-2018: Не используется;
2019-2020: Прерывание питания от батареи
Панель предохранителей C (коричневая)
C2Телефон, микрофон на ремне безопасности
C32017-2019: Поясничная поддержка
2020: Электроника правого переднего сиденья, поясничная опора
C4Ауди боковой ассистент
C52019: подготовка к развлекательной системе для пассажиров задних сидений
C62017-2018: Ультразвуковые датчики;
2019-2020: Ультразвуковые датчики, система контроля давления в шинах
C72017-2018: Не используется;
2019-2020: Открытие/запуск автомобиля (NFC)
C82017-2018: Умный модуль (бак);
2019-2020: Радиоприемник автономного отопителя, умный модуль (топливный бак)
C9Модуль управления верхним питанием
C102017-2018: Не используется;
2019-2020: ТВ-тюнер, шлюз
C112017-2018: аккумулятор 12 Вольт;
2019-2020: Модуль управления вспомогательной батареей
C12HomeLink (устройство открывания гаражных ворот)
C13Камера заднего вида, периферийные камеры
C14Правые задние фонари
C162017-2019: Натяжитель правого ремня безопасности
2020-2020: Модуль управления подушками безопасности
Панель предохранителей E (красная)
E1Обогрев правой шеи
E22017-2018: Звукоусилитель;
E32017-2018: подогрев AdBlue;
2019-2020: Компоненты двигателя
E4Модуль управления верхним питанием
E5Тягово-сцепное устройство (правый свет)
E7Сцепка для прицепа
E8Тягово-сцепное устройство (левый фонарь)
E9Тягово-сцепное устройство (розетка)
E10Спортивный дифференциал
E112017-2018: подогрев AdBlue;
2019-2020: Компоненты двигателя
