Предохранители и реле Audi A6 (C6/4F, 2008-2011)
Схемы относятся к указанным годам и вариантам Audi A6 (C6/4F, 2008-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Fuse Layout Audi A6 2008-2011

Предохранители прикуривателя (розетка) в Audi A6 — это предохранители A2 (передний прикуриватель), A4 (розетка центральной консоли) в блоке предохранителей правой панели приборов и A5 (розетка багажника), A12 (задний прикуриватель) в предохранителе багажника. коробка.
Оглавление
Расположение блока предохранителей

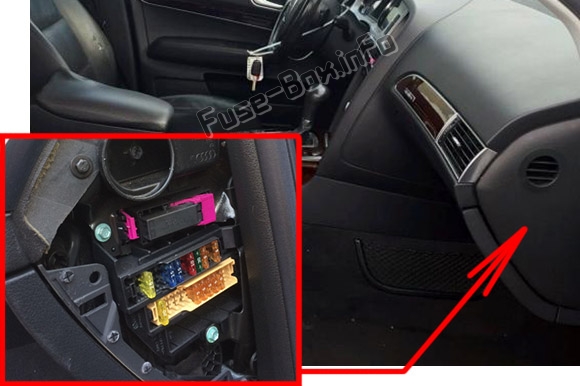

Пассажирский отсек

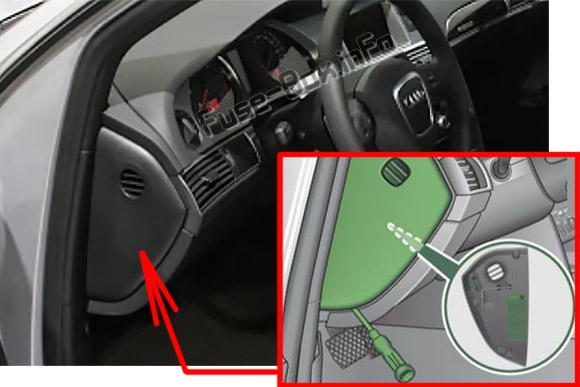

С каждой стороны приборной панели есть два блока предохранителей. С помощью ключа зажигания или отвертки осторожно подденьте лицевую панель панели приборов.

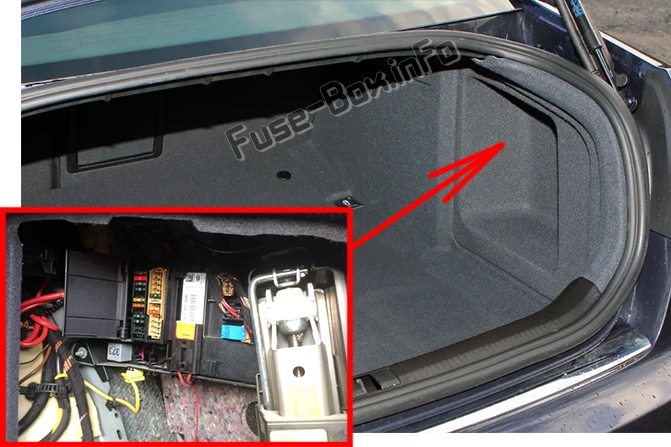

Багажное отделение
Блок предохранителей находится за панелью с правой стороны багажника.
Схемы блока предохранителей

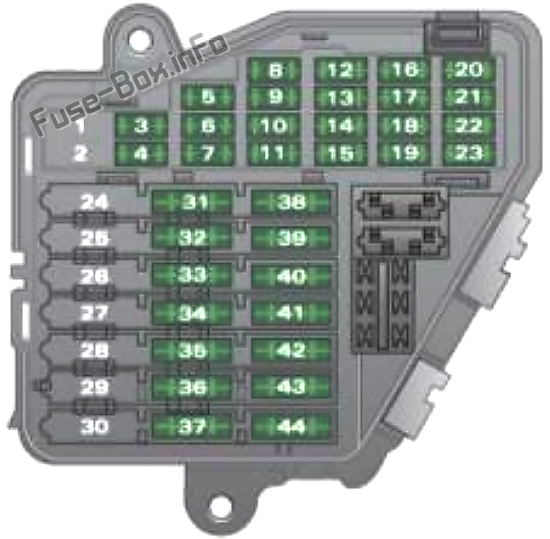

Левый блок предохранителей на приборной панели

| № | Описание | Amps |
|---|---|---|
| 1 | Не используется | - |
| 2 | Не используется | - |
| 3 | Управление двигателем | 5 |
| 4 | Датчик уровня масла | 5 |
| 5 | Климат-контроль, система контроля давления в шинах | 5 |
| 6 | Электронная программа стабилизации (ESP), датчик сцепления | 5 |
| 7 | Диагностический разъем | 5 |
| 8 | Блок управления HomeLink | 5 |
| 9 | Внутреннее зеркало с автоматическим затемнением | 5 |
| 10 | Адаптивный круиз-контроль | 5 |
| 11 | Не используется | - |
| 12 | Диагностический разъем | 10 |
| 13 | Модуль переключения рулевой колонки | 10 |
| 14 | 2008: Выключатель стоп-сигнала 2009-2011: Не используется | 5 |
| 15 | Комбинация приборов, модуль управления Шлюз | 10 |
| 16 | Телефон, сотовый телефон | 10 |
| 17 | Электронная программа стабилизации (ESP) | 10 |
| 18 | Электроника фары, левая сторона | 5 |
| 19 | Датчик дождя | 5 |
| 20 | Форсунки омывателя с подогревом | 5 |
| 21 | Регулировка сиденья (водительское) | 10 |
| 22 | Дисплей MMI | 5 |
| 23 | Электромеханический стояночный тормоз | 5 |
| 24 | Не используется | - |
| 25 | Не используется | - |
| 26 | Не используется | - |
| 27 | Не используется | - |
| 28 | Не используется | - |
| 29 | Не используется | - |
| 30 | Не используется | - |
| 31 | Выключатель фонаря заднего хода, коробка передач, компоненты двигателя | 15 |
| 32 | Интеллектуальный драйвер силового модуля (освещение пространства для ног и передних фар, звуковой сигнал, система стеклоочистителей, электрически регулируемое рулевое колесо) | 30 |
| 33 | Интеллектуальный драйвер силового модуля (светится слева) | 25 |
| 34 | Интеллектуальный драйвер силового модуля (светится справа) | 25 |
| 35 | Не используется | |
| 36 | Система омывателя фар | 30 |
| 37 | Электронная программа стабилизации (ESP) | 25 |
| 38 | Система стеклоочистителя | 30 |
| 39 | Модуль управления дверью левый | 15 |
| 40 | Horn | 25 |
| 41 | Вентилятор отопителя | 40 |
| 42 | Модуль управления электронным замком зажигания/электрически регулируемым рулевым колесом | 30 |
| 43 | Стеклоочиститель заднего стекла (Avant) | 15 |
| 44 | Электростеклоподъемник (левый) | 35 |
Правый блок предохранителей на приборной панели

| № | Описание | Amps |
|---|---|---|
| Держатель предохранителя А (черный) | ||
| A1 | Расширенный ключ модуля управления | 15 |
| A2 | Прикуриватель спереди | 20 |
| A3 | Система контроля давления в шинах | 5 |
| A4 | Электрическая розетка спереди (центральная консоль) | 20 |
| A5 | Интеллектуальный силовой модуль пассажира (замок перчаточного ящика) | 15 |
| A6 | Модуль управления дверью справа | 15 |
| A7 | Люк на крыше | 20 |
| A8 | Управление кондиционером | 10 |
| A9 | Подогрев передних сидений | 30 |
| A10 | 2008: MMI, Антенный усилитель (10А); 2009-2011: ММИ (7,5А) | 10/7,5 |
| A11 | Регулировка сиденья (пассажирское) | 10 |
| A12 | Коммуникация | 5 |
| Держатель предохранителя B (коричневый) | ||
| B1 | Электрический топливный насос | 20/30 |
| B2 | Адаптивная пневматическая подвеска | 15 |
| B3 | Помощник по переулку | 10 |
| B4 | 2008: Не используется; 2009-2011: Ауди боковой ассистент | 5 |
| B5 | Адаптивная пневматическая подвеска | 5 |
| B6 | Переключатель автоматической коробки передач/сцепления Shift Gate | 5 |
| B7 | Акустическая система парковки | 5 |
| B8 | Модуль управления Шлюз | 5 |
| B9 | Автоматический корректор фар (дополнительные фары дальнего света), электроника фар, правая сторона | 5 |
| B10 | Воздушная подушка | 5 |
| B11 | Подогрев задних сидений | 5 |
| B12 | телефон | 5 |

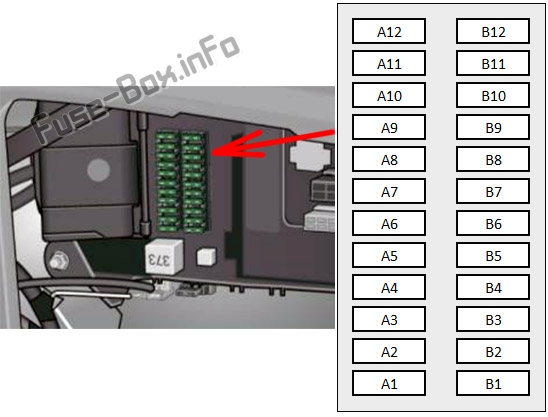

Блок предохранителей в багажном отделении

| № | Описание | Amps |
|---|---|---|
| Держатель предохранителя А (черный) | ||
| A1 | Цифровая обработка сигналов (DSP)/усилитель BOSE | 30 |
| A2 | Связь, Антенный усилитель | 5 |
| A3 | Электромеханический стояночный тормоз, левый | 30 |
| A4 | Электромеханический стояночный тормоз, правый | 30 |
| A5 | Розетка в багажном отделении | 20 |
| A6 | Управление энергией батареи | 5 |
| A7 | Интеллектуальный силовой модуль сзади (светится справа) | 20 |
| A8 | Интеллектуальный силовой модуль (комфорт) | 5 |
| A9 | Интеллектуальный силовой модуль сзади (светится слева) | 30 |
| A10 | Электрический стеклоподъемник (правый) | 35 |
| A11 | Акустическая система парковки | 5 |
| A12 | Прикуриватель сзади | 20 |
| Держатель предохранителя B (коричневый) | ||
| B1 | Вид сзади | 5 |
| B2 | Электропривод крышки багажника (Avant) | 30 |
| B3 | Электропривод крышки багажника (Avant) | 30 |
| B4 | Электропривод крышки багажника (Avant) | 20 |
| B5 | Связь, Антенный усилитель | 5 |
| B6 | Не используется | 5 |
| B7 | MMI | 5 |
| B8 | Не используется | - |
| B9 | Цифровой тюнер | 5 |
| B10 | Не используется | - |
| B11 | Не используется | - |
| B12 | Не используется | - |
