Предохранители и реле Audi A6 / S6 (C7/4G, 2012-2018)
Схемы относятся к указанным годам и вариантам Audi A6 / S6 (C7/4G, 2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi A6/S6 2012-2018

Оглавление
Блок предохранителей в салоне №1 (слева)
Расположение блока предохранителей

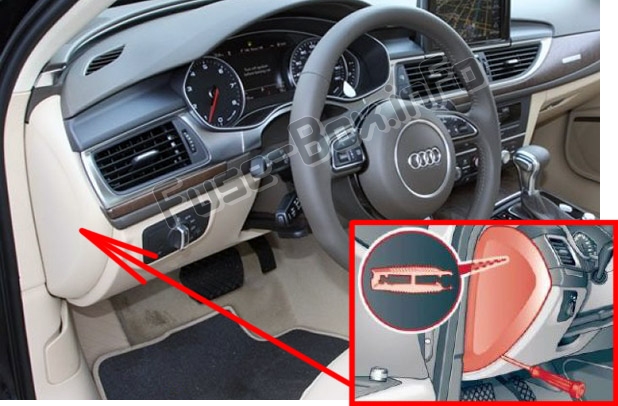

Он расположен с левой стороны панели приборов, за крышкой.

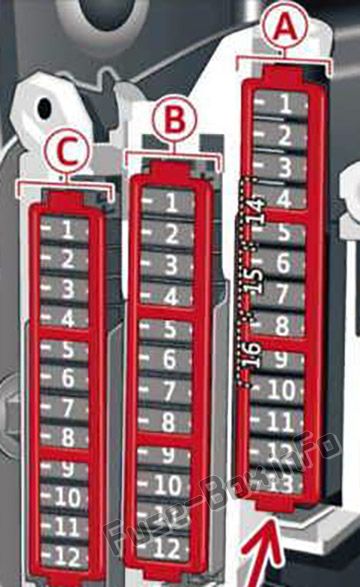

Схема блока предохранителей

| № | Оборудование |
|---|---|
| A1 | Электромеханический усилитель руля, тягово-сцепное устройство, ионизатор, планка переключателей, подогрев сидений (зад), электромеханический стояночный тормоз |
| A2 | Звуковой сигнал, система климат-контроля, шлюз, внутреннее зеркало заднего вида с автоматическим затемнением |
| A3 | |
| A4 | Помощь при парковке, регулировка угла наклона фар |
| A5 | Динамическое рулевое управление, электронная система стабилизации (ESC) |
| A6 | передние фары |
| A7 | Адаптивный круиз-контроль |
| A8 | Датчики сиденья переднего пассажира, подушка безопасности |
| A9 | Шлюз |
| A10 | Звук двигателя, система ночного видения, система открывания гаражных ворот (HomeLink), система помощи при парковке |
| A11 | Обработка изображения с видеокамеры |
| A12 | передние фары |
| A13 | Модуль переключателей на рулевой колонке |
| A14 | Терминал 15 (багажное отделение) |
| A15 | Клемма 15 (моторный отсек) |
| A16 | Стартер |
| B1 | Информационно-развлекательная система |
| B2 | Информационно-развлекательная система |
| B3 | Сиденье переднего пассажира |
| B4 | |
| B5 | Подушка безопасности, электронная система стабилизации (ESC) |
| B6 | Противоугонная система |
| B7 | Электромеханический стояночный тормоз |
| B8 | Внутреннее освещение |
| B9 | Обогрев видеокамеры лобового стекла, датчик света/дождя |
| B10 | Поясничная поддержка (сиденье водителя) |
| B11 | Место водителя |
| B12 | Электронный контроль стабилизации |
| B13 | Horn |
| B14 | передние фары |
| B15 | Обогрев передних сидений |
| B16 | Динамическое рулевое управление |
| C1 | Педаль сцепления |
| C2 | Топливный насос |
| C3 | Датчик стоп-сигнала |
| C4 | AdBlue (дизель)/акустика двигателя |
| C5 | Задняя дверь |
| C6 | Передняя дверь |
| C7 | Электронный контроль стабилизации |
| C8 | Мотор стеклоочистителя |
| C9 | Система омывателя фар |
| C10 | Освещение салона, система климат-контроля |
| C11 | передние фары |
| C12 | Люк на крыше |
Блок предохранителей в салоне №2 (правый)
Расположение блока предохранителей

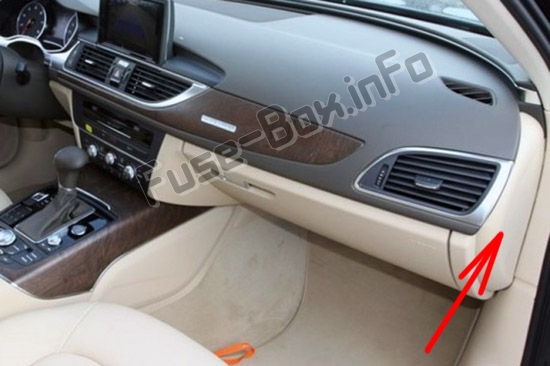

Он расположен с правой стороны панели приборов, за крышкой.
Схема блока предохранителей

| № | Оборудование |
|---|---|
| A1 | Информационно-развлекательная система, CD-чейнджер |
| A2 | Информационно-развлекательная система (дисплей) |
| B1 | Система климат-контроля |
| B2 | Система климат-контроля (вентилятор) |
| B3 | Диагностический интерфейс |
| B4 | Электрический замок зажигания |
| B5 | Электронный замок рулевой колонки |
| B6 | Модуль переключателей на рулевой колонке |
| B7 | Регулировка рулевой колонки с гидроусилителем |
| B8 | Выключатель |
| B9 | Проекционный дисплей |
| B10 | Приборный щиток |
| B11 | Информационно-развлекательная система, DVD-чейнджер |
Багажное отделение
Расположение блока предохранителей

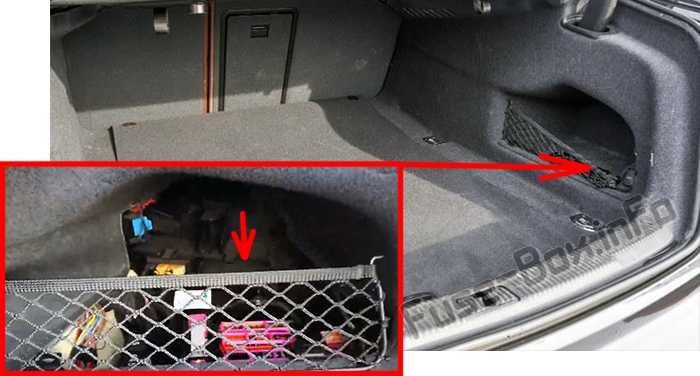

Он находится с правой стороны в багажнике, под панелью (откручиваем два винта внизу и снимаем панель).

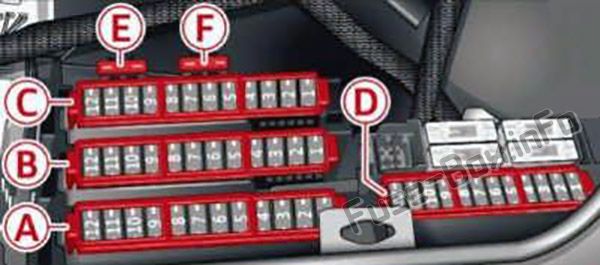

Схема блока предохранителей

| № | Оборудование |
|---|---|
| A1 | Тягово-сцепное устройство/розетка 220 вольт |
| A2 | Тягово-сцепное устройство/подстаканник с подогревом |
| A3 | Тягово-сцепное устройство/регулировка сиденья переднего пассажира сзади |
| A4 | Электромеханический стояночный тормоз |
| A5 | Электромеханический стояночный тормоз |
| A6 | Передняя дверь (со стороны переднего пассажира) |
| A7 | Заднее наружное освещение |
| A8 | Центральный замок, помощь при закрывании |
| A9 | Обогрев сидений (передних) |
| A10 | |
| A11 | Обогрев сидений (зад), система климат-контроля |
| A12 | Сцепка для прицепа |
| B1 | Левый натяжитель ремня безопасности |
| B2 | Натяжитель правого ремня безопасности |
| B3 | Бак AdBlue (дизельный двигатель)/топливный насос |
| B4 | Бак AdBlue (дизельный двигатель)/подвеска двигателя (бензиновый двигатель) |
| B5 | Крышка багажника с сенсорным управлением |
| B6 | Пневмоподвеска, адаптивные амортизаторы |
| B7 | Задняя дверь (со стороны переднего пассажира) |
| B8 | Задние фонари |
| B9 | Крышка багажного отделения |
| B10 | Развлекательная программа для пассажиров задних сидений |
| B11 | |
| B12 | Задний спойлер (Sportback), люк с откидной крышкой, панорамная стеклянная крыша |
| C1 | Информационно-развлекательная система |
| C2 | Информационно-развлекательная система |
| C3 | Информационно-развлекательная система, внутреннее зеркало заднего вида с автоматическим затемнением |
| C4 | |
| C5 | ТВ-тюнер |
| C6 | Система обнаружения течи бака |
| C7 | Розетки |
| C8 | Автономный обогреватель |
| C9 | |
| C10 | Поясничная опора (сиденье переднего пассажира) |
| C11 | |
| C12 | Информационно-развлекательная система |
| D1 | Пневмоподвеска, адаптивные амортизаторы, спортивный дифференциал, электромеханический стояночный тормоз |
| D2 | Датчик положения педали сцепления/автоматическая коробка передач |
| D3 | Сиденья |
| D4 | Задний дворник(Авант) |
| D5 | Боковая помощь |
| D6 | Звук двигателя |
| D7 | Информационно-развлекательная система/усилитель звука |
| D8 | Шлюз |
| D9 | Спортивный дифференциал |
| D10 | Система климат-контроля |
| D11 | Система контроля давления в шинах/стояночный обогреватель |
| D12 | Система Старт-Стоп |
| E1 | Автомобили специального назначения/задние сиденья |
| F1 | Обогрев заднего стекла |
Дополнительная информация: Audi A6 / S6 (C7/4G, 2012-2018)
Есть множество моделей автомобилей, представляющих историческую ценность. У Audi также есть одни из лучших, которые доступны почти для четырех поколений. Audi A6 имеет 26-летнюю историю, что делает его одним из лучших среди всех первоклассных. Первый A6 был выпущен в 1994 году, и на момент выпуска этой конкретной модели вы испытываете четвертое поколение того же самого.
После запуска этой конкретной модели предстоит многое доказать. Есть определенные модели первоклассных автомобилей, которые создают трудности. Согласно Audi, этот автомобиль имеет впечатляющие характеристики с гибридной конструкцией супер качества сборки. В дополнение к этому, он также обновил новый внешний вид, который поддерживает все претензии.
Audi A6 C7: четвертое поколение
Эта модель эксплуатировалась с 2012 по 2018 год. Базовая А6 была переднеприводной. В 2016 году эта модель претерпела первый фейслифтинг, в котором обновилось оснащение, увеличилась доступность технологичных гаджетов. Кроме того, он также получил новый дизайн воздухозаборника с диффузором и измененным бампером.
Audi A6 C7 начального уровня продается больше, чем все остальные модели. В этих моделях доступны различные спецификации двигателя. Предпочтительным двигателем для модели является 3,0-литровый дизельный двигатель V6 мощностью 215 и 268 л.с. Кроме того, у него также есть 3,0-литровый двигатель BiTDi мощностью 315 л.с. Доступен только один бензиновый двигатель, то есть 4,0-литровый двигатель V8, который в разных моделях способен развивать мощность от 444 до 596 л.с.
Стильный внешний вид этой модели и все технические характеристики двигателя делают ее довольно привлекательным автомобилем; однако некоторые проблемы с производительностью сохраняются. Он попал в заголовки во время запуска и производства также благодаря универсальным функциям.
