Расположение предохранителей Audi A6 и S6 2019-2022 гг.

Расположение предохранителей Audi A6 и S6 2019-2022 гг.

Расположение блока предохранителей

Пассажирский отсек

В салоне два блока предохранителей.

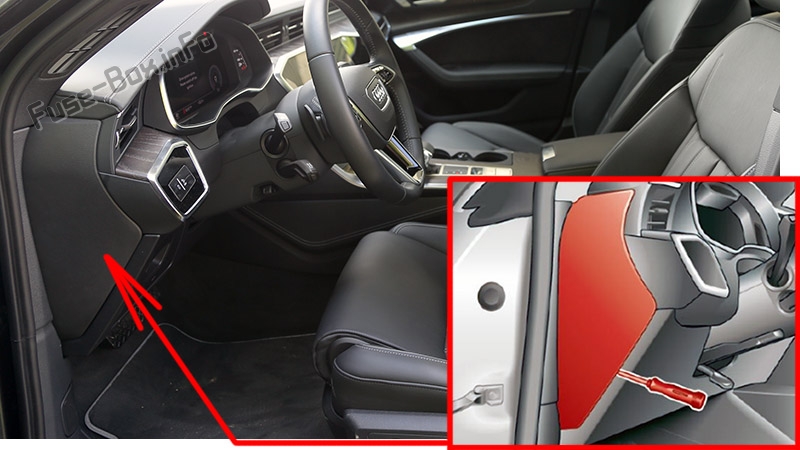

Первый находится в левой передней части кабины.Пассажирский отсек

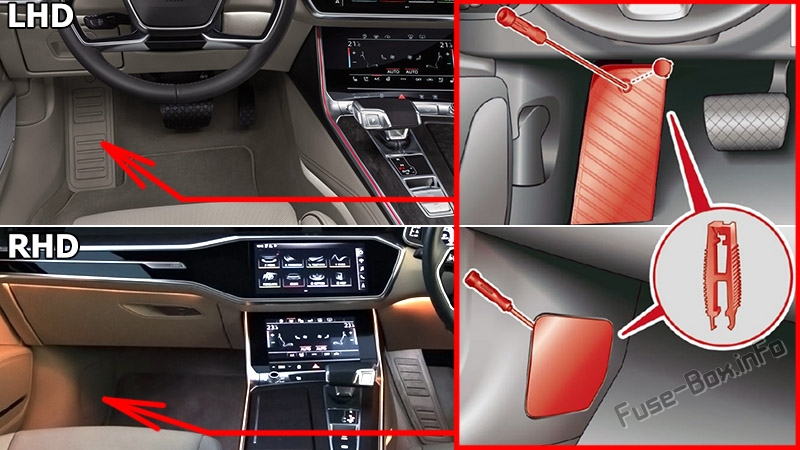

А второй — в подножке водителя на автомобилях с левым рулем или за крышкой в ​​пространстве для ног переднего пассажира на автомобилях с правым рулем.Пассажирский отсек

Багажное отделение

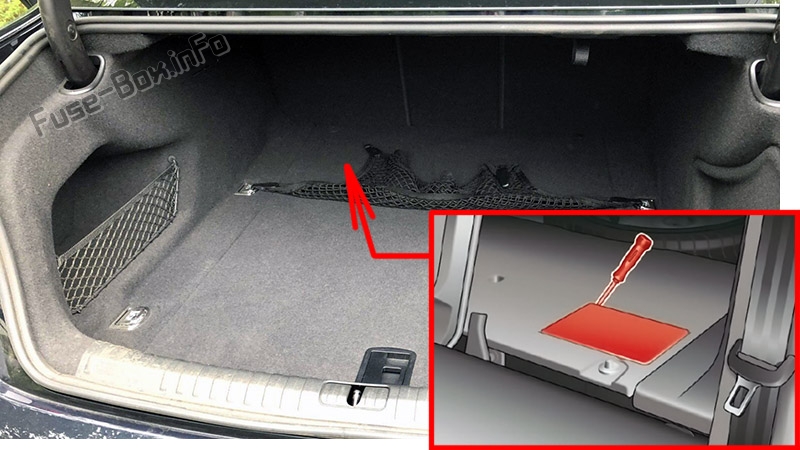

Предохранители находятся под крышкой в ​​полу багажника.Багажное отделение

Схемы блока предохранителей

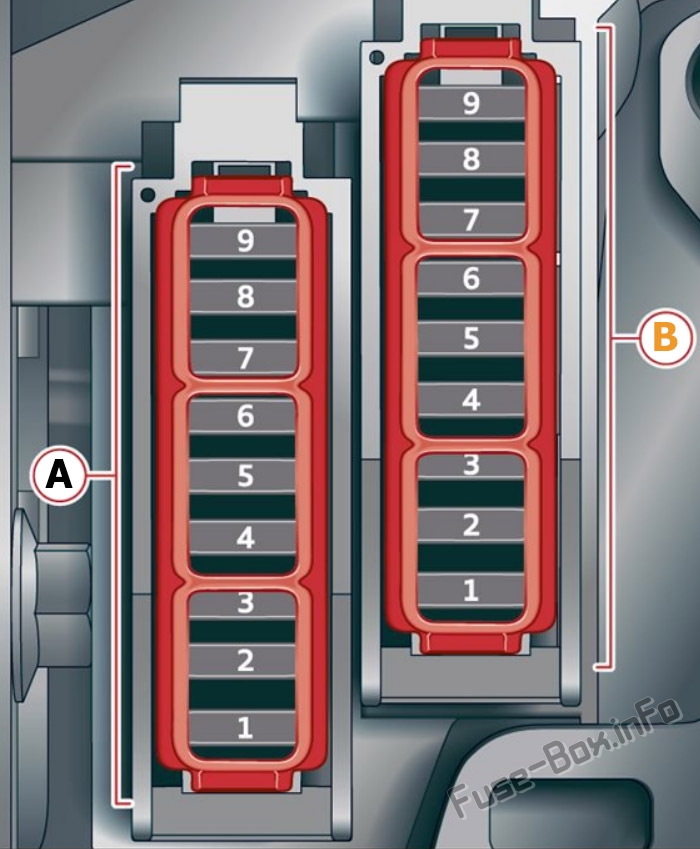

Панель предохранителей в кабине

Панель предохранителей в кабине

Назначение предохранителей на левой стороне приборной панели
№Описание
Панель предохранителей A (черная)
A2Регулировка рулевой колонки
A3CD/DVD-плеер
A4Электроника рулевой колонки
A5Выключатель света, панели переключателей
A6Контроль громкости
A7Приборный щиток
A8Передний дисплей MMI (верхний/нижний)
A9Обогрев руля
Панель предохранителей B (коричневая)
B2Модуль управления информационно-развлекательной системой MMI
B32018-2021: Музыкальный интерфейс Audi
2022: Музыкальный интерфейс Audi, подключение через USB
B4Проекционный дисплей
B5Система климат-контроля, система ароматизации, ионизатор
B9Блокировка рулевой колонки

Панель предохранителей в пространстве для ног

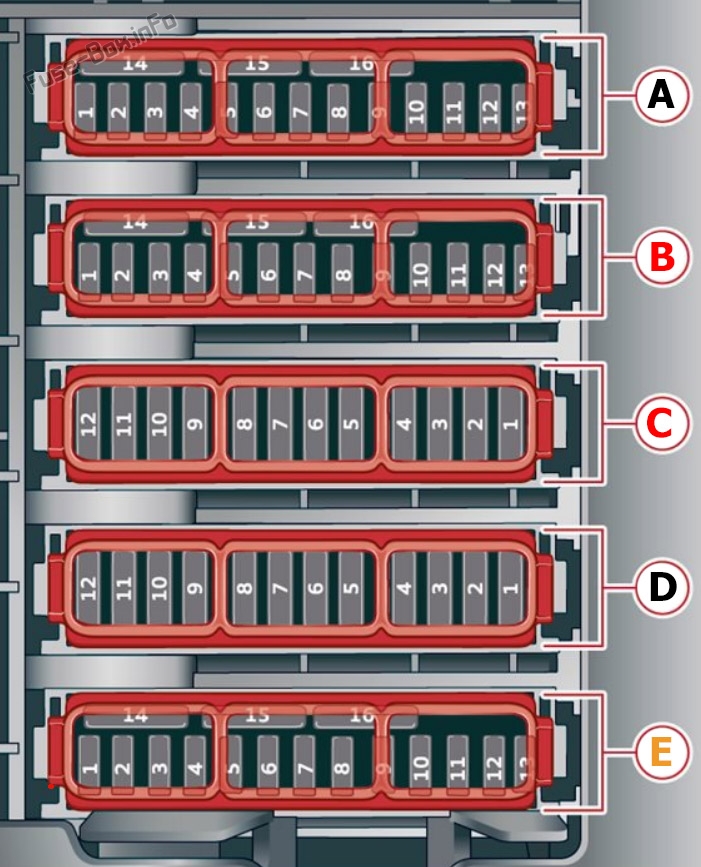

Назначение предохранителей «C» и «D» на автомобилях с правым рулем в обратном порядке.Панель предохранителей в пространстве для ног

Назначение предохранителей в пространстве для ног
№Описание
Панель предохранителей A (черная)
A12018-2019: Не используется;
2020-2021: Подогрев каталитического нейтрализатора
A2Компоненты двигателя
A3Компоненты двигателя
A4Компоненты двигателя
A5Датчик стоп-сигнала
A62018-2019: Компоненты двигателя;
2020-2021: Клапана двигателя
2022: Клапаны двигателя, регулировка распредвала
A7Компоненты двигателя
A8Компоненты двигателя
A92018-2020: Компоненты двигателя
2021-2022: Компоненты двигателя, водяной насос 48 В, генератор трансмиссии 48 В.
A10Датчик давления масла, датчик температуры масла
A112018-2019: Запуск двигателя;
2020: Компоненты двигателя
2021-2022: Компоненты двигателя, водяной насос 48 В, генератор трансмиссии 48 В, генератор трансмиссии 12 В.
A122018-2020: Компоненты двигателя
2021-2022: Клапана двигателя, опора двигателя
A13Вентилятор радиатора
A142018-2019: Блок управления двигателем;
2020-2022: Блок управления двигателем, топливные форсунки
A152018-2020: Датчики двигателя
2021-2022: Датчики двигателя, катушки зажигания, кислородные датчики
A16Топливный насос
Панель предохранителей B (красная)
B1Противоугонная система
B2Модуль управления двигателем
B3Левая передняя поясничная опора
B5Horn
B6Стояночный тормоз
B7Модуль управления шлюзом (диагностика)
B82018-2019: Внутренняя подсветка потолка;
2020-2022: Модуль управления электроникой крыши
B9Модуль управления вспомогательными системами водителя
B10Модуль управления подушками безопасности
B112018-2019: Электронная система стабилизации (ESC);
2020-2022: Электронная система стабилизации (ESC), антиблокировочная система тормозов (ABS)
B12Диагностический разъем, датчик света/дождя
B13Система климат-контроля
B14Блок управления правой передней дверью
B15Компрессор системы климат-контроля, электроника кузова
B162018-2019: Модуль управления дополнительным аккумулятором;
2020-2022: Модуль управления вспомогательной аккумуляторной батареей, ресивер тормозной системы
Панель предохранителей C (красная)
C1Катушки зажигания двигателя
C32018-2019: Не используется;
2020-2021: Высоковольтное отопление, компрессор
C5Подвеска двигателя
C6Автоматическая коробка передач
C7Приборная доска
C8Система климат-контроля Приточный вентилятор
C9Модуль управления стеклоочистителями
C10Динамическое рулевое управление
C11Запуск двигателя
C122018-2019: Не используется;
2020: Автоматическая коробка передач
2021-2022: Насос жидкости АКПП
Панель предохранителей D (черная)
D1Обогрев передних сидений
D2Дворники
D3Электроника левой фары
D4Панорамная стеклянная крыша
D5Блок управления левой передней дверью
D6Розетки
D7Блок управления правой задней дверью
D8Модуль управления полным приводом (quattro)
D9Электроника правой фары
D10Система омывателя ветрового стекла/омывателя фар
D11Блок управления левой задней дверью
D12Автономный обогреватель
Панель предохранителей E (коричневая)
E12018-2019: Вентиляция сидений, обогрев сидений, зеркало заднего вида, система климат-контроля, органы управления задней системой климат-контроля;
2020-2022: Вентиляция сидений, электроника сидений, зеркало заднего вида, задняя панель климат-контроля, диагностический разъем, антенна дорожной информации (TMC)
E22018-2019: Система климат-контроля;
2020-2022: Модуль управления бортовой сетью, модуль управления шлюзом
E3Звуковой привод / настройка звука выхлопа
E4Клапан обогрева коробки передач
E5Запуск двигателя
E72021-2022: Активная педаль акселератора
E82018-2019: Ассистент ночного видения;
2020-2022: Ассистент ночного видения, активная стабилизация крена.
E92018-2019: Адаптивный круиз-контроль;
2020-2022: Адаптивный круиз-контроль, передний радар
E11Ассистент перекрёстка, системы помощи водителю

Блок предохранителей в багажном отделении

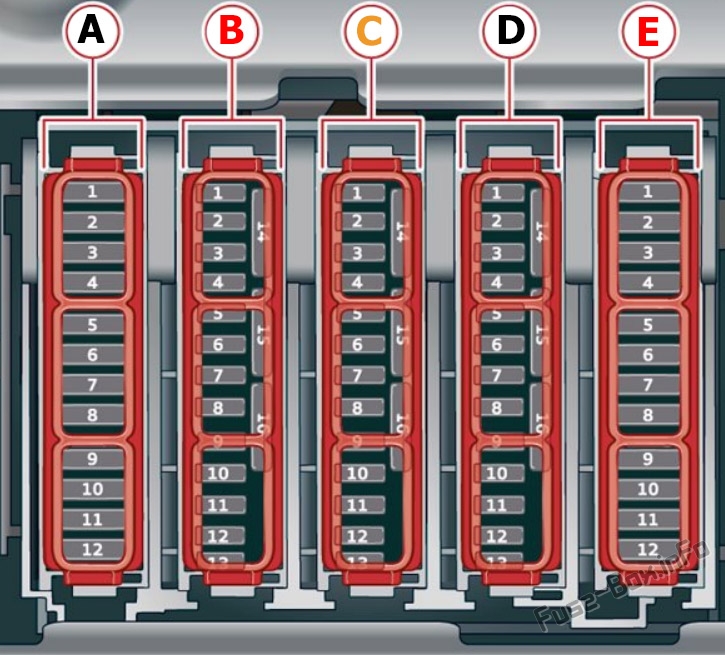

Блок предохранителей в багажном отделении

Назначение предохранителей в багажнике
№Описание
Панель предохранителей A (черная)
A12021-2022: Термический менеджмент
A3Натяжитель заднего ремня безопасности со стороны пассажира
A4Натяжитель заднего ремня безопасности со стороны водителя
A5Пневматическая подвеска
A6Автоматическая коробка передач
A7Задний сдвижной люк, задний спойлер
A8Обогрев заднего сиденья
A92018-2019: Центральный замок, задние фонари;
2020: Левый задний фонарь
2021-2022: Блок управления системой комфорта, левый задний фонарь
A10Натяжитель переднего ремня со стороны водителя
A112018-2019: Центральный замок, задняя шторка;
2020: Крышка багажника, центральный замок, лючок бензобака, крышка багажника
2021-2022: Крышка багажника, центральный замок, лючок бензобака, солнцезащитная шторка, крышка багажника
A12Модуль управления крышкой багажника
Панель предохранителей B (красная)
B12018-2019: Не используется;
2020: Модуль управления стабилизацией подвески
B22018-2019: Не используется;
2020: Сервисный выключатель
B42018-2019: Не используется;
2020: Электродвигатель
2021-2022: Система электропривода, силовая электроника
B52018-2020: Тормозная система
2021-2022: Тормозная система, усилитель тормозов
B62018-2019: Не используется;
2020-2022: Водяной насос высоковольтной батареи
B72018-2019: Не используется;
2020: Гибридный климат-контроль салона с дистанционным управлением
2021: Дополнительный климат-контроль
B82018-2019: Не используется;
2020: Гибридный компрессор кондиционера
2021-2022: Компрессор системы климат-контроля
B9Модуль управления вспомогательной батареей
B102018-2019: Не используется;
2020-2022: Гибридная высоковольтная батарея
B112018-2019: Не используется;
2020-2022: Гибридная зарядка
B142018-2019: Не используется;
2020-2022: Термоуправление, водяной насос
B152018-2019: Не используется;
2020-2022: Модуль управления терморегуляцией
B162018-2019: Не используется;
2020: Шлюз
Панель предохранителей C (коричневая)
C1Модуль управления вспомогательными системами водителя
C22018-2020: Audi phone box, антенна на крыше
2021-2022: телефонная будка Audi
C32018-2019: Правый передний поясничный подпор;
2020-2021: Электроника передних сидений, правая поясничная опора
2022: Правая поясничная опора
C4Боковая помощь
C52018-2019: Не используется;
2020-2021: Задний пульт управления климат-контролем
2022: Дистанционное управление задним сиденьем
C6Система контроля давления в шинах
C7Система экстренного вызова
C82018-2019: Не используется;
2020-2022: Радиоприемник стояночного отопителя, контроль топливного бака
C9Рычаг селектора автоматической коробки передач
C102018-2019: ТВ-тюнер;
2020-2022: ТВ-тюнер, модуль обмена данными и управления телематикой
C11Открытие/запуск автомобиля (NFC)
C12Устройство для открывания гаражных ворот
C13Камера заднего вида, периферийные камеры
C14Центральный замок, задние фонари
C16Натяжитель переднего ремня со стороны переднего пассажира
Панель предохранителей D (черная)
Д1-Д16Не назначен
Панель предохранителей E (красная)
E22021-2022: Внешняя антенна
E32018-2019: Обработка выхлопа;
2020-2022: Обработка выхлопа, звуковой привод, розетка.
E4Панель управления задней системой климат-контроля
E52018-2020: Правый фонарь фаркопа
2021-2022: Правый фонарь тягово-сцепного устройства, правая регулировка заднего сиденья
E72018-2019: Тягово-сцепное устройство;
2020-2022: выпуск прицепного устройства
E82018-2020: Левый фонарь тягово-сцепного устройства
2021-2022: Левый фонарь тягово-сцепного устройства, правая регулировка заднего сиденья
E92018-2021: Гнездо тягово-сцепного устройства
2022: Гнездо тягово-сцепного устройства, высоковольтная батарея
E10Полноприводный спортивный дифференциал
E11Обработка выхлопа
E122018-2019: Не используется;
2020-2021: Генератор 48 В
