Предохранители и реле Audi A7 / S7 (4G8, 2010-2018)
Схемы относятся к указанным годам и вариантам Audi A7 / S7 (4G8, 2010-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi A7 и S7 2010-2018 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

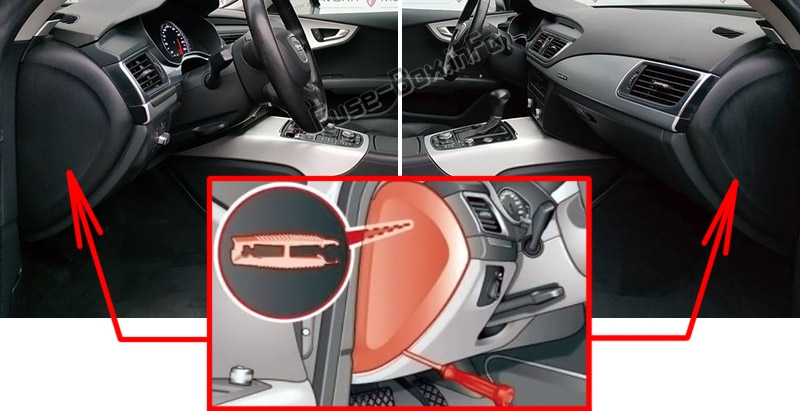

Пассажирский отсек
В кабине есть два блока предохранителей спереди слева и справа от кабины.

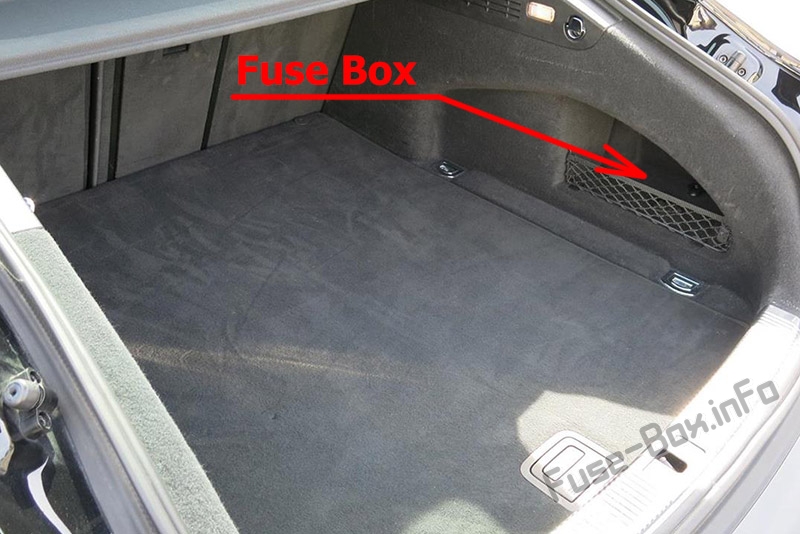

Багажное отделение
Он расположен за панелью обивки с правой стороны багажника.
Схемы блока предохранителей
Схемы блока предохранителей
2012, 2013

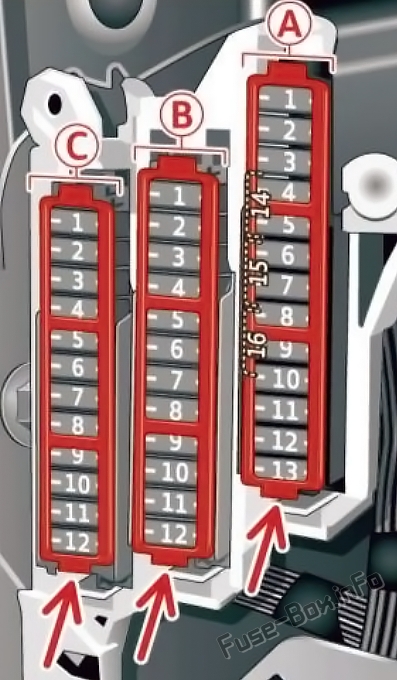

Левый блок предохранителей на приборной панели
| № | Описание | Amps |
|---|---|---|
| Панель предохранителей A (черная) | ||
| 1 | Панель переключателей, подогрев сидений, система помощи при трогании с места, модуль управления | 5 |
| 2 | Внутреннее зеркало заднего вида с автоматическим затемнением | 5 |
| 4 | Датчик системы управления подвеской | 5 |
| 5 | Модуль управления ЭСП | 5 |
| 6 | Блок управления бортовой сети 1, Блок управления бортовой сетью 2 | 5 |
| 7 | Адаптивный круиз-контроль Audi. | 10 |
| 8 | Модуль управления подушками безопасности, система датчиков сиденья переднего пассажира | 5 |
| 9 | Шлюз | 5 |
| 10 | HomeLink (механизм открывания гаражных ворот), модуль управления системой ночного видения | 5 |
| 11 | Обработка изображений (Audi Active Lane Assist, Audi Adaptive Cruise Control) | 10 |
| 12 | Рулевое управление | 5 |
| 13 | Клемма 15 в багажном отделении | 15 |
| 14 | Клемма 15 на панели приборов (со стороны переднего пассажира) | 30 |
| 15 | Клемма 15 двигатель | 15 |
| 16 | Стартер | 40 |
| Панель предохранителей B (коричневая) | ||
| 1 | Шлюз | 5 |
| 2 | Климат-контроль | 10 |
| 3 | Модуль управления ЭСП | 10 |
| 4 | Передняя дверь (со стороны водителя) | 30 |
| 5 | Регулировка сиденья с электроприводом (водительское сиденье) | 7,5 |
| 6 | Рулевое управление | 35 |
| 7 | Люк на крыше | 20 |
| 8 | Блок управления задней дверью (со стороны водителя) | 15 |
| 9 | Поясничная опора (сиденье переднего пассажира) | 5 |
| 11 | Люк, задний спойлер | 20 |
| 12 | Модуль управления дверью водителя | 15 |
| Панель предохранителей C (красная) | ||
| 2 | Топливный насос | 25 |
| 3 | Датчик стоп-сигнала/датчик педали тормоза | 5/5 |
| 4 | Акустика двигателя | 7,5 |
| 5 | Блок управления задней дверью (со стороны водителя) | 30 |
| 6 | Левое заднее сиденье | 7,5 |
| 7 | Horn | 15 |
| 8 | Стеклоочиститель | 30 |
| 9 | Датчик света/дождя | 5 |
| 10 | Поясничная поддержка (сиденье водителя) | 5 |
| 11 | Блок управления дверью переднего пассажира | 15 |
| 12 | Блок управления правой задней дверью | 15 |

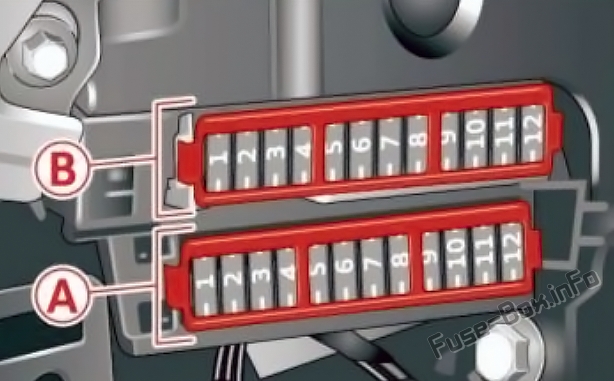

Правый блок предохранителей на приборной панели
| № | Описание | Amps |
|---|---|---|
| Панель предохранителей A (черная) | ||
| 1 | Проекционный дисплей | 5 |
| 2 | Дисплей MMI | 5 |
| 3 | CD/DVD-чейнджер | 5 |
| 4 | Блок/приводы MMI | 7,5 |
| 5 | Считыватель чип-карт (не во всех странах) | 5 |
| 6 | Приборный щиток | 5 |
| 7 | Модуль переключателей на рулевой колонке | 5 |
| 8 | Регулировка угла наклона фар/система адаптивного освещения | 5/7,5 |
| 10 | Левая фара (фара с адаптивным светом) | 7,5 |
| Панель предохранителей B (коричневая) | ||
| 1 | Климат-контроль | 10 |
| 2 | Вентилятор системы климат-контроля | 40 |
| 3 | Диагностический разъем | 10 |
| 4 | Электрический замок зажигания | 5 |
| 5 | Регулировка рулевой колонки с гидроусилителем | 5 |
| 6 | Модуль переключателей на рулевой колонке | 10 |
| 7 | Регулировка рулевой колонки с гидроусилителем | 25 |
| 8 | Выключатель | 5 |

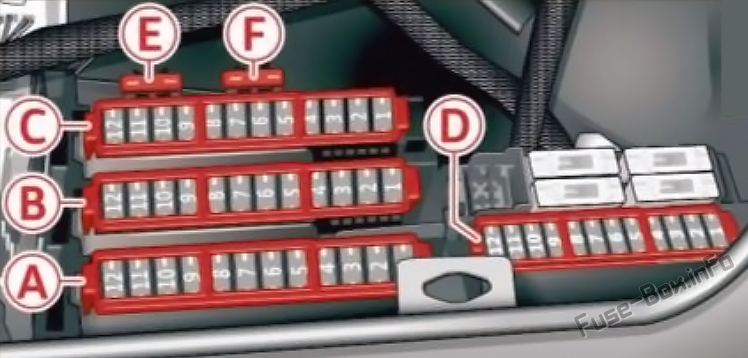

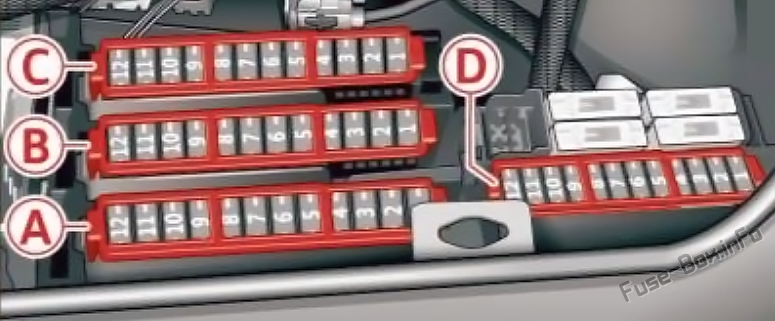

Блок предохранителей в багажном отделении
| № | Описание | Amps |
|---|---|---|
| Панель предохранителей A (черная) | ||
| 4 | Электромеханический стояночный тормоз | 30 |
| 5 | Электромеханический стояночный тормоз | 30 |
| 6 | Передняя дверь (со стороны переднего пассажира) | 35 |
| 7 | Заднее наружное освещение | 30 |
| 8 | Задняя солнцезащитная шторка, устройство закрывания, замок багажника, удобный ключ, START ENGINE STOP, лючок топливного бака | 20 |
| 9 | Регулировка сиденья с электроприводом | 15 |
| 10 | Парковочная система | 5 |
| 11 | Обогрев заднего сиденья | 30 |
| Панель предохранителей B (красная) | ||
| 1 | Натяжитель ремня левый | 25 |
| 2 | Натяжитель правого ремня | 25 |
| 3 | Разъем | 20 |
| 4 | Разъем | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Адаптивная пневматическая подвеска | 15 |
| 7 | Задняя дверь (со стороны переднего пассажира) | 35 |
| 8 | Заднее наружное освещение | 30 |
| 9 | Модуль управления крышкой багажника | 30 |
| 10 | телефон | 5 |
| 11 | Усилитель звука | 30 |
| 12 | Задний спойлер (Спортбэк) | 20 |
| Панель предохранителей C (коричневая) | ||
| 1 | Радиоприемник, Усилитель звука/блок MMI/приводы | 30/20 |
| 2 | Система обнаружения течи бака | 5 |
| 4 | Модуль управления AEM/батарейный модуль | 15/ 7,5 |
| 6 | Вентилятор батареи | 35 |
| 7 | Радиоприемник | 7,5 |
| 8 | Развлекательная программа для пассажиров задних сидений | 7,5 |
| 9 | Внутреннее зеркало заднего вида с автоматическим затемнением/батарейный модуль | 5/15 |
| 10 | Парковочная система | 5 |
| Панель предохранителей D (зеленая) | ||
| 1 | Ауди пре смысл | 5 |
| 2 | Электромеханический стояночный тормоз | 5 |
| 3 | Адаптивная пневматическая подвеска | 5 |
| 4 | Автоматическая коробка передач | 7,5 |
| 5 | Парковочная система | 5 |
| 6 | Развлекательная программа для пассажиров задних сидений | 5 |
| 8 | Ауди боковой ассистент | 5 |
| 9 | Шлюз, модуль управления бортовой сетью 1 | 5 |
| 10 | Спортивный дифференциал | 5 |
2014, 2015
Левый блок предохранителей на приборной панели
| № | Описание | Amps |
|---|---|---|
| Панель предохранителей A (черная) | ||
| 1 | Панель переключателей, электромеханический стояночный тормоз, подогрев сидений, система помощи при трогании с места, блок управления | 5 |
| 2 | Внутреннее зеркало заднего вида с автоматическим затемнением, звуковой сигнал | 5 |
| 3 | Выхлопная система (дизельный двигатель) | 10 |
| 4 | Датчик системы управления подвеской | 5 |
| 5 | Модуль электронной системы стабилизации (ESC) | 5 |
| 6 | Климат-контроль | 5 |
| 7 | Адаптивный круиз-контроль | 10 |
| 8 | Модуль управления подушками безопасности, система датчиков сиденья переднего пассажира | 5 |
| 9 | Шлюз | 5 |
| 10 | HomeLink (механизм открывания гаражных ворот), модуль управления системой ночного видения | 5 |
| 11 | Обработка изображений (активный ассистент движения по полосе, адаптивный круиз-контроль) | 10 |
| 12 | Динамическое рулевое управление | 5 |
| 13 | Клемма 15 на панели приборов | 15 |
| 14 | Клемма 15 в багажном отделении | 30 |
| 15 | Терминал 15 (двигатель) | 15 |
| 16 | Стартер | 40 |
| Панель предохранителей B (коричневая) | ||
| 1 | Шлюз | 5 |
| 2 | Климат-контроль | 10 |
| 3 | Модуль электронной системы стабилизации (ESC) | 10 |
| 4 | Передняя дверь (со стороны водителя) | 30 |
| 5 | Регулировка сиденья с электроприводом (водительское сиденье) | 7,5 |
| 6 | Динамическое рулевое управление | 35 |
| 7 | Люк на крыше | 20 |
| 8 | Блок управления задней дверью (со стороны водителя) | 15 |
| 9 | Поясничная опора (сиденье переднего пассажира) | 5 |
| 10 | Система контроля давления в шинах | 5 |
| 11 | Люк, задний спойлер (Sportback) | 20 |
| 12 | Модуль управления дверью водителя | 15 |
| Панель предохранителей C (красная) | ||
| 2 | Топливный насос | 25 |
| 3 | Датчик стоп-сигнала/датчик педали тормоза | 5/5 |
| 4 | Блок управления AdBlue (дизель)/ акустика двигателя | 5/7,5 |
| 5 | Блок управления левой задней дверью | 30 |
| 6 | Регулировка сиденья с электроприводом (пассажирское сиденье) | 7,5 |
| 7 | Horn | 15 |
| 8 | Мотор стеклоочистителя | 30 |
| 9 | Датчик света/дождя, обогрев видеокамеры в лобовом стекле | 5 |
| 10 | Поясничная поддержка (сиденье водителя) | 5 |
| 11 | Блок управления дверью переднего пассажира | 15 |
| 12 | Блок управления правой задней дверью | 15 |
Правый блок предохранителей на приборной панели
| № | Описание | Amps |
|---|---|---|
| Панель предохранителей A (черная) | ||
| 1 | Проекционный дисплей | 5 |
| 2 | Дисплей MMI | 5 |
| 3 | CD/DVD-чейнджер | 5 |
| 4 | Блок/приводы MMI | 7,5 |
| 5 | Считыватель чип-карт (не во всех странах) | 5 |
| 6 | Приборный щиток | 5 |
| 7 | Модуль переключателей на рулевой колонке | 5 |
| 8 | Регулировка угла наклона фар/система адаптивного освещения | 5/7,5 |
| 10 | Левая фара (фара с адаптивным светом) | 7,5 |
| 11 | Дополнительный обогреватель | 5 |
| Панель предохранителей B (коричневая) | ||
| 1 | Климат-контроль | 10 |
| 2 | Вентилятор системы климат-контроля | 40 |
| 3 | Диагностический интерфейс | 10 |
| 4 | Электрический замок зажигания | 5 |
| 5 | Регулировка рулевой колонки с гидроусилителем | 5 |
| 6 | Модуль переключателей на рулевой колонке | 10 |
| 7 | Регулировка рулевой колонки с гидроусилителем | 25 |
| 8 | Выключатель | 5 |
Блок предохранителей в багажном отделении
| № | Описание | Amps |
|---|---|---|
| Панель предохранителей A (черная) | ||
| 4 | Электромеханический стояночный тормоз | 30 |
| 5 | Электромеханический стояночный тормоз | 30 |
| 6 | Передняя дверь (со стороны переднего пассажира) | 30 |
| 7 | Заднее наружное освещение | 30 |
| 8 | Задняя солнцезащитная шторка, устройство закрывания, замок багажника, удобный ключ, START ENGINE STOP, лючок топливного бака | 20 |
| 9 | Регулировка сиденья с электроприводом | 15 |
| 10 | Парковочная система | 5 |
| 11 | Обогрев заднего сиденья | 30 |
| Панель предохранителей B (красная) | ||
| 1 | Натяжитель ремня левый | 25 |
| 2 | Натяжитель правого ремня | 25 |
| 3 | Розетка/прикуриватель | 20 |
| 4 | Разъем | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Адаптивная пневматическая подвеска | 15 |
| 7 | Задняя дверь (со стороны переднего пассажира) | 30 |
| 8 | Заднее наружное освещение | 30 |
| 9 | Модуль управления крышкой багажника | 30 |
| 10 | телефон | 5 |
| 11 | Усилитель звука | 30 |
| 12 | Задний спойлер (Спортбэк) | 20 |
| Панель предохранителей C (коричневая) | ||
| 1 | Радиоприемник, Усилитель звука/блок MMI/приводы | 30/20 |
| 2 | Система обнаружения течи бака | S |
| 4 | Модуль управления AEM/батарейный модуль | 10/15 |
| 6 | Вентилятор батареи | 35 |
| 7 | Радиоприемник | 7,5 |
| 8 | Развлекательная программа для пассажиров задних сидений | 7,5 |
| 9 | Внутреннее зеркало заднего вида с автоматическим затемнением/батарейный модуль | 5/15 |
| 10 | Парковочная система | 5 |
| Панель предохранителей D (зеленая) | ||
| 1 | Пред смысл | 5 |
| 2 | Электромеханический стояночный тормоз | 5 |
| 3 | Адаптивная пневматическая подвеска | 5 |
| 4 | Автоматическая коробка передач | 7,5 |
| 5 | Парковочная система | 5 |
| 6 | Развлекательная программа для пассажиров задних сидений | 5 |
| 7 | Система Старт-Стоп | 5 |
| 8 | Боковая помощь | 5 |
| 9 | Шлюз, модуль управления бортовой сетью 1 | 5 |
| 10 | Спортивный дифференциал | 5 |
| Панель предохранителей E (черная) | ||
| 1 | 2014: Не используется; 2015: Задние сиденья | 20 |
| Панель предохранителей F (черная) | ||
| 1 | Открывание крышки багажника при движении | 1 |
2016, 2017, 2018
Левый блок предохранителей на приборной панели
| № | Описание |
|---|---|
| Панель предохранителей A (черная) | |
| 1 | Электромеханический усилитель руля, тягово-сцепное устройство, ионизатор, планка переключателей, подогрев сидений (зад), электромеханический стояночный тормоз |
| 2 | Звуковой сигнал, система климат-контроля, шлюз, внутреннее зеркало заднего вида с автоматическим затемнением |
| 4 | Помощь при парковке, регулировка угла наклона фар |
| 5 | Динамическое рулевое управление, электронная система стабилизации (ESC) |
| 6 | передние фары |
| 7 | Адаптивный круиз-контроль |
| 8 | Датчики сиденья переднего пассажира, подушка безопасности |
| 9 | Шлюз |
| 10 | Звук двигателя, система ночного видения, система открывания гаражных ворот (HomeLink), система помощи при парковке |
| 11 | Обработка изображения с видеокамеры |
| 12 | передние фары |
| 13 | Модуль переключателей на рулевой колонке |
| 14 | Терминал 15 (багажное отделение) |
| 15 | Клемма 15 (моторный отсек) |
| 16 | Стартер |
| Панель предохранителей B (коричневая) | |
| 1 | Информационно-развлекательная система |
| 2 | Информационно-развлекательная система |
| 3 | Сиденье переднего пассажира |
| 5 | Подушка безопасности, электронная система стабилизации (ESC) |
| 6 | Противоугонная система |
| 7 | Электромеханический стояночный тормоз |
| 8 | Внутреннее освещение |
| 9 | Обогрев видеокамеры лобового стекла, датчик света/дождя |
| 10 | Поясничная поддержка (сиденье водителя) |
| 11 | Место водителя |
| 12 | Электронный контроль стабилизации |
| 13 | Horn |
| 14 | передние фары |
| 15 | Обогрев передних сидений |
| 16 | Динамическое рулевое управление |
| Панель предохранителей C (красная) | |
| 1 | Педаль сцепления |
| 2 | Топливный насос |
| 3 | Датчик стоп-сигнала |
| 4 | AdBlue (дизель)/акустика двигателя |
| 5 | Задняя дверь |
| 6 | Передняя дверь |
| 7 | Электронный контроль стабилизации |
| 8 | Мотор стеклоочистителя |
| 9 | Система омывателя фар |
| 10 | Освещение салона, система климат-контроля |
| 11 | передние фары |
| 12 | Люк на крыше |
Правый блок предохранителей на приборной панели
| № | Описание |
|---|---|
| Панель предохранителей А (красная) | |
| 1 | Информационно-развлекательная система, CD-чейнджер |
| 2 | Информационно-развлекательная система (дисплей) |
| Панель предохранителей B (коричневая) | |
| 1 | Система климат-контроля |
| 2 | Система климат-контроля (вентилятор) |
| 3 | Диагностический интерфейс |
| 4 | Электрический замок зажигания |
| 5 | Электронный замок рулевой колонки |
| 6 | Модуль переключателей на рулевой колонке |
| 7 | Регулировка рулевой колонки с гидроусилителем |
| 8 | Выключатель |
| 9 | Проекционный дисплей |
| 10 | Приборный щиток |
| 11 | Информационно-развлекательная система, DVD-чейнджер |
Блок предохранителей в багажном отделении
| № | Оборудование |
|---|---|
| Панель предохранителей A (черная) | |
| 1 | Тягово-сцепное устройство/розетка 220 вольт |
| 2 | Тягово-сцепное устройство/подстаканник с подогревом |
| 3 | Тягово-сцепное устройство/регулировка сиденья переднего пассажира сзади |
| 4 | Электромеханический стояночный тормоз |
| 5 | Электромеханический стояночный тормоз |
| 6 | Передняя дверь (со стороны переднего пассажира) |
| 7 | Заднее наружное освещение |
| 8 | Центральный замок, помощь при закрывании |
| 9 | Обогрев сидений (передних) |
| 11 | Обогрев сидений (зад), система климат-контроля |
| 12 | Сцепка для прицепа |
| Панель предохранителей B (красная) | |
| 1 | Левый натяжитель ремня безопасности |
| 2 | Натяжитель правого ремня безопасности |
| 3 | Бак AdBlue (дизельный двигатель)/топливный насос |
| 4 | Бак AdBlue (дизельный двигатель)/подвеска двигателя (бензиновый двигатель) |
| 5 | Крышка багажника с сенсорным управлением |
| 6 | Пневмоподвеска, адаптивные амортизаторы |
| 7 | Задняя дверь (со стороны переднего пассажира) |
| 8 | Задние фонари |
| 9 | Крышка багажного отделения |
| 10 | Развлекательная программа для пассажиров задних сидений |
| 12 | Задний спойлер (Sportback), люк с откидной крышкой, панорамная стеклянная крыша |
| Панель предохранителей C (коричневая) | |
| 1 | Информационно-развлекательная система |
| 2 | Информационно-развлекательная система |
| 3 | Информационно-развлекательная система, внутреннее зеркало заднего вида с автоматическим затемнением |
| 5 | ТВ-тюнер |
| 6 | Система обнаружения течи бака |
| 7 | Розетки |
| 8 | Автономный обогреватель |
| 10 | Поясничная опора (сиденье переднего пассажира) |
| 12 | Информационно-развлекательная система |
| Панель предохранителей D (черная) | |
| 1 | Пневмоподвеска, адаптивные амортизаторы, спортивный дифференциал, электромеханический стояночный тормоз |
| 2 | Датчик положения педали сцепления/автоматическая коробка передач |
| 3 | Сиденья |
| 4 | Задний дворник (Авант) |
| 5 | Боковая помощь |
| 6 | Звук двигателя |
| 7 | Информационно-развлекательная система/усилитель звука |
| 8 | Шлюз |
| 9 | Спортивный дифференциал |
| 10 | Система климат-контроля |
| 11 | Система контроля давления в шинах/стояночный обогреватель |
| 12 | Система Старт-Стоп |
| Панель предохранителей E (черная) | |
| 1 | Автомобили специального назначения/задние сиденья |
| Панель предохранителей F (черная) | |
| 1 | Обогрев заднего стекла |
Дополнительная информация: Audi A7 / S7 (4G8, 2010-2018)
А вот и еще одна модель от немецкого пионера на автомобильном рынке. Эта модель украшена пятидверным кузовом хэтчбек, который был произведен в 2015 году для региона Северной Америки. Audi A7 несколько воссоздан из своей предыдущей модели; это также пятидверный автомобиль с низкой крышей. Существует легкий фейслифтинг, который используется для улучшения интерьера, и в эту модель включено больше технологий.
Audi A7 C7 (S7): первое поколение
Линейка A7 от Audi предлагается по привлекательной цене, относительно компактна и оснащена дизельным трио V6 мощностью 315 л.с., 268 л.с. и 215 л.с. А7 комплектуется автоматической 8-ступенчатой коробкой передач с ручным переключением. Работает на бензиновом двигателе рабочим объемом до 2995 см3.
Характерные размеры этой модели составляют 4969 мм в длину, 1911 мм в ширину и 2914 мм колесной базы. Он весит около 4200 фунтов. Максимальная скорость этого автомобиля составляет 209 км в час, которая может регулироваться электроникой. A7 преимущественно эффективен на сфокусированном ультра 3.0 TDI. Во всем этом сегменте, который длится с 2010 по 2018 год, есть еще много воссозданных версий.
Он был разработан для обеспечения максимального комфорта при использовании этой модели Audi. Вся модель под A7 использует платформу Audi MLB, и это набор компонентов. От высоких глянцевых ламелей и тонкой хромированной рамы этого Audi A7 захватывает дух с первого взгляда. Audi известна своими передовыми технологиями, используемыми в автомобилях, которые она производит. Вас не разочарует его просторный салон. Интерьер этого зверя более впечатляющий, чем у других его соперников. Он имеет приличное хранилище и довольно вместительный с конца.
A7 полон необычных функций, включая адаптивную пневматическую подвеску, регулируемое переднее сиденье с электронным управлением и многое другое.
