Предохранители и реле Audi A7 / S7 (4K8, 2018-2022)

Схемы относятся к указанным годам и вариантам Audi A7 / S7 (4K8, 2018-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Схема предохранителей Audi A7 и S7 2019-2022 гг.

Схема предохранителей Audi A7 и S7 2019-2022 гг.

Расположение блока предохранителей

Пассажирский отсек

В салоне два блока предохранителей.

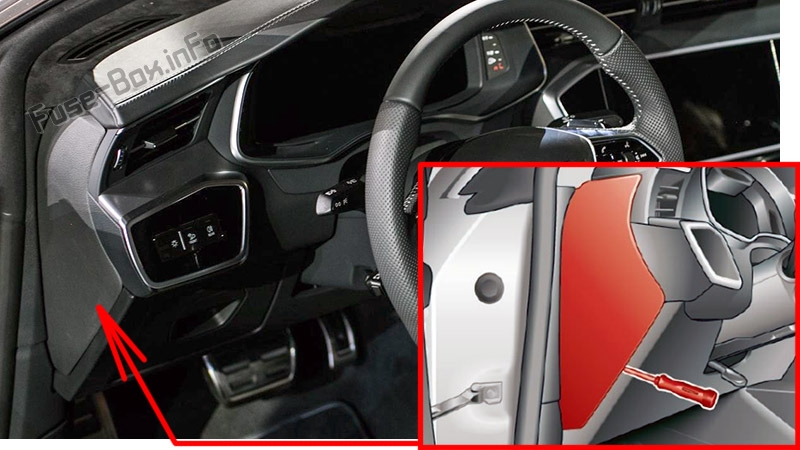

Первый находится в левой передней части кабины.Пассажирский отсек

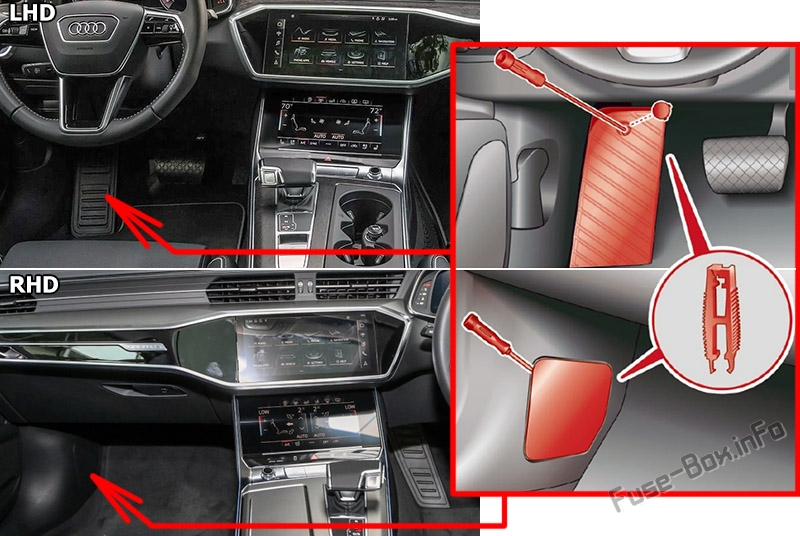

А второй — в подножке водителя на автомобилях с левым рулем или за крышкой в ​​пространстве для ног переднего пассажира на автомобилях с правым рулем.Пассажирский отсек

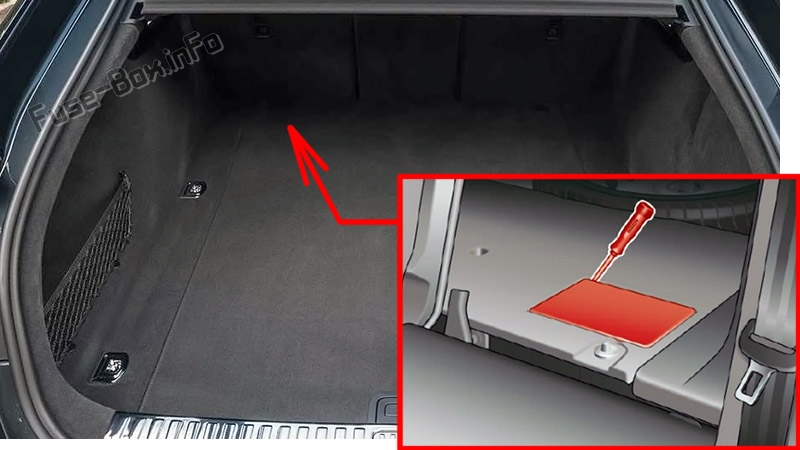

Багажное отделение

Предохранители находятся под крышкой на полу багажника.Багажное отделение

Схемы блока предохранителей

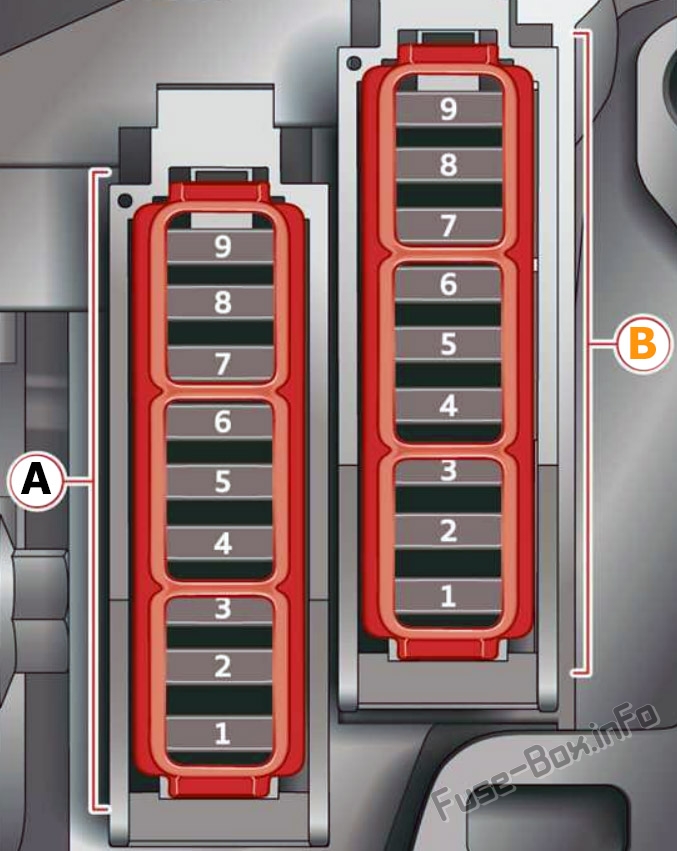

Панель предохранителей в кабине

Панель предохранителей в кабине

Назначение предохранителей на левой стороне приборной панели
№Описание
Панель предохранителей A (черная)
A2Регулировка рулевой колонки
A3CD/DVD-плеер
A4Электроника рулевой колонки
A5Выключатель света, панели переключателей
A6Контроль громкости
A7Приборный щиток
A8Передний дисплей MMI
A9Обогрев руля
Панель предохранителей B (коричневая)
B2Модуль управления информационно-развлекательной системой MMI
B3Музыкальный интерфейс Audi, USB-соединение
B4Проекционный дисплей
B5Система климат-контроля, система ароматизации, ионизатор
B9Блокировка рулевой колонки

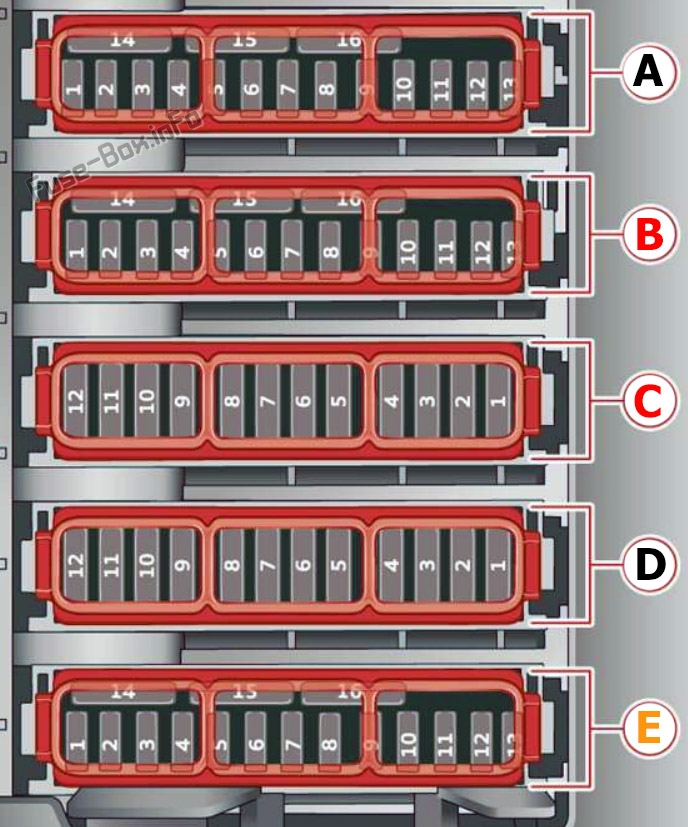

Панель предохранителей в пространстве для ног

*На автомобилях с правым рулем расположение предохранителей «C» и «D» в обратном порядке.Панель предохранителей в пространстве для ног

Назначение предохранителей в пространстве для ног
№Описание
Панель предохранителей A (черная)
A12021: Обогрев каталитического нейтрализатора
A2Компоненты двигателя
A3Компоненты двигателя
A4Компоненты двигателя
A5Датчик стоп-сигнала
A6Компоненты двигателя
A7Компоненты двигателя
A8Компоненты двигателя
A92018-2020: Компоненты двигателя
2021-2022: Компоненты двигателя, водяной насос 48 В, генератор трансмиссии 48 В.
A10Датчик давления масла, датчик температуры масла
A112018-2020: Запуск двигателя
2021-2022: Компоненты двигателя, водяной насос 48 В, генератор трансмиссии 48 В, генератор трансмиссии 12 В.
A12Компоненты двигателя
A13Вентилятор радиатора
A142018-2020: Модуль управления двигателем
2021-2022: Блок управления двигателем, топливные форсунки
A152018-2020: Датчики двигателя
2021-2022: Датчики двигателя, катушки зажигания, кислородные датчики
A16Топливный насос
Панель предохранителей B (красная)
B1Противоугонная система
B2Модуль управления двигателем
B3Левая передняя поясничная опора
B5Horn
B6Стояночный тормоз
B7Модуль управления шлюзом (диагностика)
B82018-2020: Внутренняя подсветка потолка.
2021-2022: Модуль управления электроникой крыши
B9Модуль управления вспомогательными системами водителя
B10Модуль управления подушками безопасности
B112018-2019: Электронная система стабилизации (ESC);
2020: Электронная система стабилизации (ESC), антиблокировочная тормозная система (ABS)
B12Диагностический разъем, датчик света/дождя
B13Система климат-контроля
B14Блок управления правой передней дверью
B15Система климат-контроля, электроника кузова
B162018-2020: Модуль управления дополнительным аккумулятором
2021-2022: Модуль управления вспомогательной аккумуляторной батареей, ресивер тормозной системы
Панель предохранителей C (красная)
C1Катушки зажигания двигателя
C32021: Высоковольтное отопление, компрессор
C5Подвеска двигателя
C6Автоматическая коробка передач
C7Приборная доска
C8Вентилятор системы климат-контроля
C9Модуль управления стеклоочистителями
C10Динамическое рулевое управление
C11Запуск двигателя
C122021-2022: Насос жидкости АКПП
Панель предохранителей D (черная)
D1Обогрев передних сидений
D2Дворники
D3Электроника левой фары
D4Панорамная стеклянная крыша
D5Блок управления левой передней дверью
D6Розетки
D7Блок управления правой задней дверью
D8Модуль управления полным приводом (quattro)
D9Электроника правой фары
D10Система омывателя ветрового стекла/омывателя фар
D11Блок управления левой задней дверью
D12Автономный обогреватель
Панель предохранителей E (коричневая)
E12018-2019: Вентиляция сидений, обогрев сидений, зеркало заднего вида, система климат-контроля, органы управления задней системой климат-контроля;
2020: Диагностический разъем, вентиляция сидений, подогрев сидений, зеркало заднего вида, управление климат-контролем сзади
2021-2022: Вентиляция сидений, электроника сидений, зеркало заднего вида, задняя панель управления климат-контролем, диагностический разъем, антенна дорожной информации (TMC)
E22018-2019: Система климат-контроля;
2020-2022: Модуль управления бортовой сетью, модуль управления шлюзом
E3Звуковой привод / настройка звука выхлопа
E4Клапан обогрева коробки передач
E5Стартер
E72021-2022: Активная педаль акселератора
E8Ассистент ночного видения
E9Адаптивная круиз-помощь
E112018-2019: Ассистент перекрёстков, системы помощи водителю;
2020-2022: Ассистент перекрёстков, системы помощи водителю, пилот пробок
E122021-2022: Внешний звуковой генератор
E152021-2022: USB-подключение

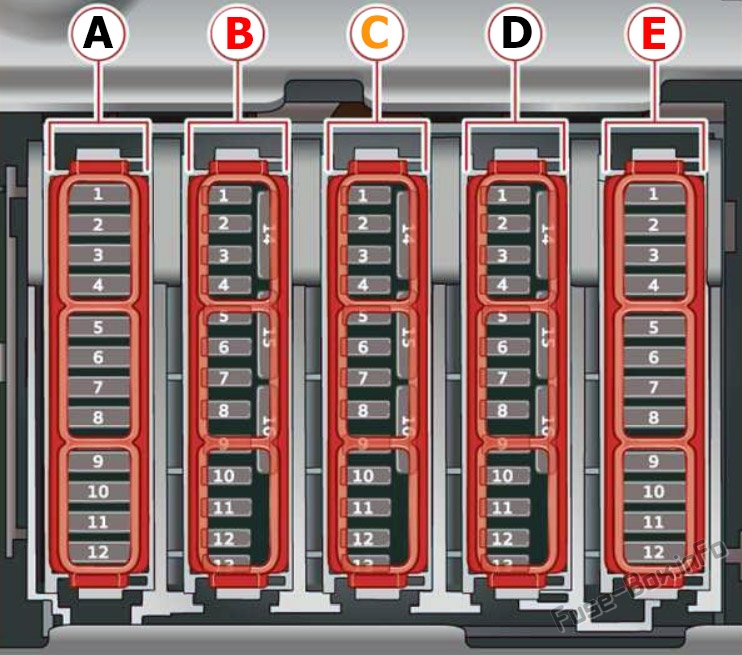

Блок предохранителей в багажном отделении

Блок предохранителей в багажном отделении

Назначение предохранителей в багажнике
№Описание
Панель предохранителей A (черная)
A12021-2022: Термический менеджмент
A3Натяжитель заднего ремня безопасности со стороны пассажира
A4Натяжитель заднего ремня безопасности со стороны водителя
A5Пневматическая подвеска
A6Автоматическая коробка передач
A7Задний сдвижной люк, задний спойлер
A8Обогрев заднего сиденья
A92018-2019: Центральный замок, задние фонари;
2020-2022: Центральный замок, левый задний фонарь
A10Натяжитель ремня безопасности передний левый
A112018-2019: Центральный замок, задняя шторка;
2020: Центральный замок, задняя шторка, лючок бензобака
2021-2022: Крышка багажника, центральный замок, лючок бензобака, крышка багажника
A12Крышка багажного отделения
Панель предохранителей B (красная)
B12021-2022: Модуль управления стабилизацией подвески
B22021-2022: Сервисный выключатель
B42021-2022: Система электропривода, силовая электроника
B52018-2020: Тормозная система
2021-2022: Тормозная система, усилитель тормозов
B62021-2022: Насос охлаждающей жидкости высоковольтной батареи
B72021-2022: Дополнительный климат-контроль
B82021-2022: Компрессор системы климат-контроля
B9Модуль управления вспомогательной батареей
B102021-2022: Высоковольтная батарея
B112021-2022: Высоковольтное зарядное устройство
B142021-2022: Терморегулирование, насосы охлаждающей жидкости
B152021-2022: Модуль управления терморегуляцией
Панель предохранителей C (коричневая)
C1Модуль управления вспомогательными системами водителя
C22018-2020: Audi phone box, парковочная антенна
2021-2022: телефонная будка Audi
C32018-2020: Правая передняя поясничная опора
2021: Электроника передних сидений, правая поясничная опора
2022: Правая поясничная опора
C4Боковая помощь
C52021: Задняя панель управления климат-контролем, панель управления информационно-развлекательной системой
C6Система контроля давления в шинах
C7Система экстренного вызова
C82018-2019: Не используется;
2020: Автономный отопитель, радиоприемник, мониторинг топливного бака
C9Рычаг селектора автоматической коробки передач
C102018-2019: ТВ-тюнер;
2020: ТВ-тюнер, модуль управления обменом данными
C11Открытие/запуск автомобиля (NFC)
C12Устройство для открывания гаражных ворот
C13Камера заднего вида, периферийные камеры
C142018-2020: Центральный замок, задние фонари
2021-2022: Блок управления системой комфорта, правый задний фонарь
C16Натяжитель правого переднего ремня безопасности
Панель предохранителей D (черная)
Д1-Д16Не назначен
Панель предохранителей E (красная)
E22021-2022: Внешняя антенна
E32018-2019: Обработка выхлопа;
2020: Обработка выхлопа, звуковой привод, розетка переменного тока.
2021-2022: Обработка выхлопа, звуковой привод
E4Панель управления задней системой климат-контроля
E5Правый фонарь прицепа
E7Сцепка для прицепа
E8Левый фонарь прицепа
E92018-2021: Гнездо тягово-сцепного устройства
2022: Гнездо тягово-сцепного устройства, высоковольтная батарея
E102018-2020: Спортивный дифференциал
2021-2022: Модуль управления полным приводом, спортивный дифференциал
E11Обработка выхлопа
E122021: Генератор трансмиссии 48 В
