Предохранители и реле Audi A8 / S8 (D3/4E, 2008-2009)
Схемы относятся к указанным годам и вариантам Audi A8 / S8 (D3/4E, 2008-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi A8 и S8 2008-2009 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

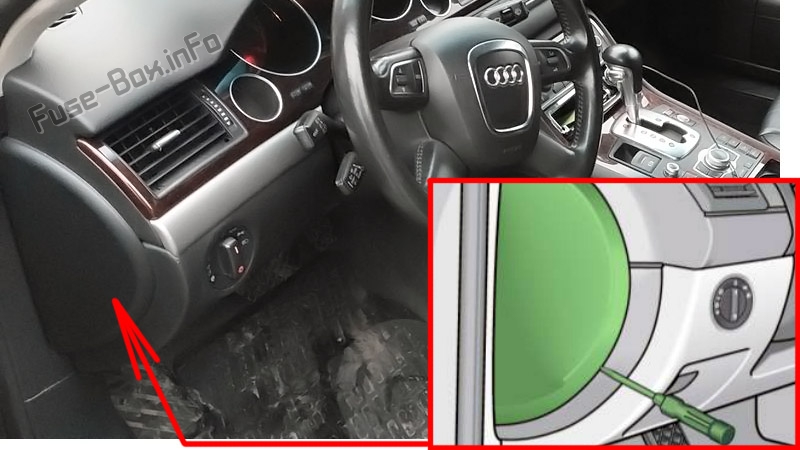

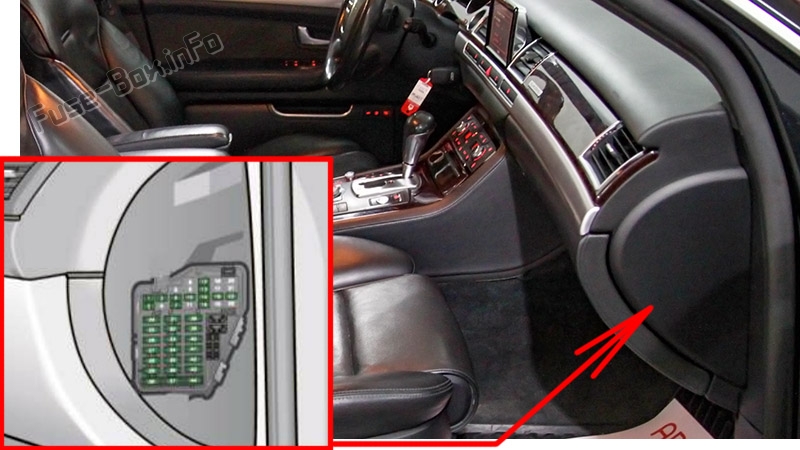

Пассажирский отсек
В кабине есть два блока предохранителей спереди слева и справа от кабины.

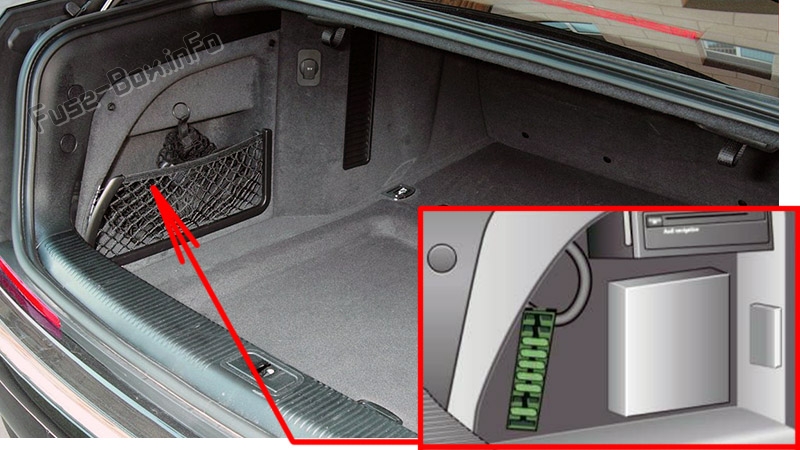

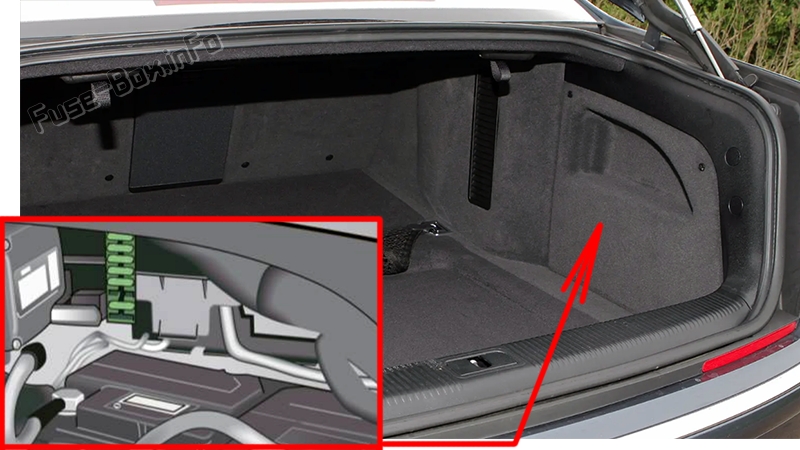

Багажное отделение
Блоков предохранителей здесь тоже два — слева и справа от багажника.
Схемы блока предохранителей
Схемы блока предохранителей

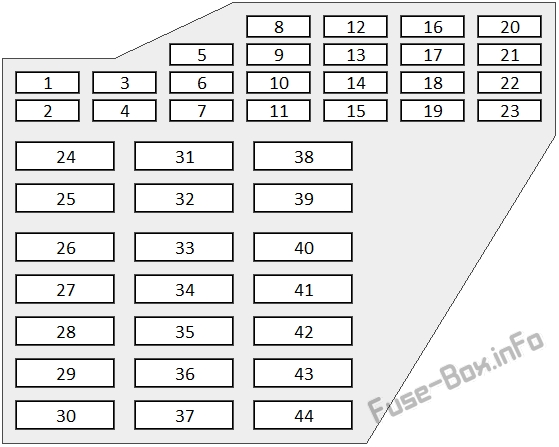

Левый блок предохранителей на приборной панели
| № | Описание | Amps |
|---|---|---|
| 1 | Устройство открывания гаражных ворот (HomeUnk) | 5 |
| 2 | Система помощи при парковке | 5 |
| 3 | Система помощи при парковке | 5 |
| 4 | Устройство корректора/управления светом фар | 10 |
| 5 | Приборный щиток | 5 |
| 6 | Управление электроникой на рулевой колонке | 10 |
| 7 | Диагностический разъем | 5 |
| 8 | Диагностический разъем/датчик уровня масла | 5 |
| 9 | Блок управления ESP/датчик угла поворота рулевого колеса | 5 |
| 10 | Приборный щиток | 5 |
| 11 | Audi Lane Assist | 10 |
| 12 | Выключатель стоп-сигнала | 5 |
| 13 | Телефон/мобильный телефон | 10 |
| 14 | Не используется | |
| 15 | Модуль управления доступом/пуском | 5 |
| 16 | система RSE | 10 |
| 17 | Адаптивный круиз-контроль | 5 |
| 18 | Форсунки омывателя с подогревом | 5 |
| 19 | Не используется | |
| 20 | Система контроля давления в шинах | 5 |
| 21 | Не используется | |
| 22 | Выключатель стоп-сигнала | 5 |
| 23 | Подготовка мобильного телефона | 5 |
| 24 | Horn | 15 |
| 25 | Система стеклоочистителей | 40 |
| 26 | Не используется | |
| 27 | Электронная программа стабилизации (ESP) | 25 |
| 28 | Не используется | |
| 29 | Переключатель подсветки | 1 |
| 30 | Не используется | |
| 31 | Бортовое питание, управление освещением (правая фара) | 30 |
| 32 | Не используется | |
| 33 | Обогрев пространства для ног сзади слева | 25 |
| 34 | Не используется | |
| 35 | Не используется | |
| 36 | Ауди боковой ассистент | 5 |
| 37 | Кулер | 15 |
| 38 | Бортовое питание, управление освещением (левая фара) | 30 |
| 39 | Блок управления дверью со стороны водителя | 7.5 |
| 40 | Регулировка рулевой колонки с гидроусилителем | 25 |
| 41 | Блок управления задней левой двери | 7.5 |
| 42 | Модуль управления доступом/пуском | 25 |
| 43 | Адаптивный свет, слева | 10 |
| 44 | Адаптивный свет, справа | 10 |
Правый блок предохранителей на приборной панели
| № | Описание | Amps |
|---|---|---|
| 1 | Стояночный тормоз | 5 |
| 2 | Кондиционирование воздуха | 10 |
| 3 | Сдвиг ворот | 5 |
| 4 | Не используется | |
| 5 | Контроль двигателя | 15 |
| 6 | Датчик кислорода перед трехкомпонентным каталитическим нейтрализатором | 15 |
| 7 | Датчик кислорода за трехкомпонентным каталитическим нейтрализатором | 15 |
| 8 | Блок управления двигателем, вспомогательный водяной насос | 10 |
| 9 | Климат-контроль спереди/сзади, кнопки на приборной панели | 5 |
| 10 | Система регулировки уровня подвески (Adaptive Air Suspension) | 10 |
| 11 | Датчик света и дождя | 5 |
| 12 | Дисплей/блок управления | 5 |
| 13 | Блок управления электроникой крыши | 10 |
| 14 | CD/DVD-привод | 5 |
| 15 | Управление энергией | 5 |
| 16 | Не используется | |
| 17 | Электроника вентилятора радиатора | 5 |
| 18 | Распознавание переднего пассажира подушкой безопасности (датчик веса) | 5 |
| 19 | Не используется | |
| 20 | Сиденья с подогревом/вентиляцией | 5 |
| 21 | Модуль управления двигателем | 5 |
| 22 | Не используется | |
| 23 | Стояночный тормоз (переключатель) | 5 |
| 24 | Электрическая система автомобиля | 10 |
| 25 | Автоматическая коробка передач | 15 |
| 26 | Водяные клапаны кондиционера, водяной насос, задний климат-контроль | 10 |
| 27 | Люк на крыше | 20 |
| 28 | Модуль управления двигателем | 5 |
| 29 | Топливные форсунки | 15 |
| 30 | Катушки зажигания | 30 |
| 31 | Правый топливный насос/электроника топливного насоса | 20/40 |
| 32 | Автоматическая коробка передач | 5 |
| 33 | Обогреватель пространства для ног сзади справа | 25 |
| 34 | Подогрев/вентиляция задних сидений | 20 |
| 35 | Передние сиденья с подогревом/вентиляцией | 20 |
| 36 | Прикуриватель, передний | 20 |
| 37 | Прикуриватель сзади/гнездо сзади | 20/25 |
| 38 | Дополнительный вентилятор охладителя | 20 |
| 39 | Блок управления дверью, передняя правая | 7.5 |
| 40 | Усилитель тормоза | 15 |
| 41 | Блок управления задней правой дверью | 7.5 |
| 42 | Не используется | |
| 43 | Система омывателя фар | 30 |
| 44 | Вентилятор отопителя кондиционера | 30 |
Блок предохранителей в левом багажном отделении
| № | Описание | Amps |
|---|---|---|
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Модуль управления цифровой звуковой системой | 30 |
| 6 | Навигация | 5 |
| 7 | ТВ-тюнер | 10 |
| 8 | Камера заднего вида | 5 |
| 9 | Коробка связи | 5 |
| 10 | Сабвуфер в полке заднего стекла (BOSE)/ Усилитель (Bang & Olufsen) | 15/30 |
| 11 | Разъем | 20 |
| 12 | Не используется |
Блок предохранителей в правом багажном отделении
| № | Описание | Amps |
|---|---|---|
| 1 | Не используется | |
| 2 | Топливный насос, левый | 20 |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Центральный блок управления системой комфорта (левый фонарь) | 20 |
| 6 | Центральный блок управления системой комфорта (левый фонарь) | 10 |
| 7 | Центральный модуль управления системой комфорта (закрытие двери) | 20 |
| 8 | Электронный блок управления стояночным тормозом, левый | 30 |
| 9 | Блок управления электронным стояночным тормозом, правый 30 | |
| 10 | Не используется | |
| 11 | Не используется | |
| 12 | Не используется |
