Предохранители и реле Audi A8 / S8 (D4/4H, 2011-2017)

Схемы относятся к указанным годам и вариантам Audi A8 / S8 (D4/4H, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Расположение предохранителей Audi A8/S8 2011-2017

Расположение предохранителей Audi A8/S8 2011-2017

Предохранители прикуривателя/розетки в Audi A8/S8 находятся предохранители №3 и 6 в багажном отделении.

Блок предохранителей в салоне №1 (слева)

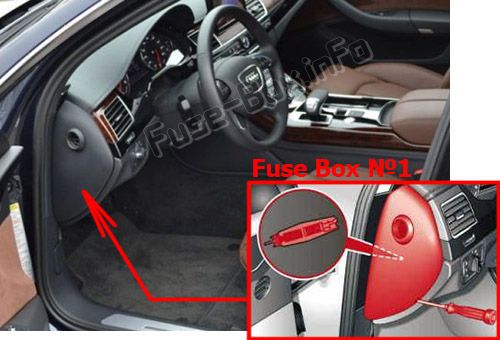

Расположение блока предохранителей

Он расположен с левой стороны панели приборов, за крышкой.Расположение блока предохранителей

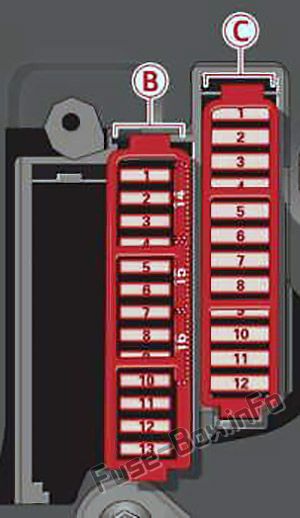

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей на панели приборов (слева)
AОборудование
B15Переключатель управления фарами
B25Катушка аварийного пуска (идентификация ключа)
B37.5Модуль управления задней дверью (со стороны водителя)
B515Horn
B67.5Внутреннее освещение (потолок)
B87.5Рычаг на рулевой колонке, многофункциональное рулевое колесо, подогрев рулевого колеса
B105Регулировка рулевой колонки с гидроусилителем
B117.5Модуль управления дверью водителя
B1210Диагностический разъем, датчик света/дождя
B1425Регулировка рулевой колонки с гидроусилителем
B1520Усилитель руля, компрессор кондиционера
B1615Усилитель тормоза
C130Обогрев передних сидений
C230Стеклоочиститель
C330Переднее наружное освещение
C420Солнечная крыша
C530Электростеклоподъемник водителя
C615Сиденье водителя (пневматическое)
C720Панорамный люк
C835Динамическое рулевое управление
C930Переднее наружное освещение
C1035Система омывателя ветрового стекла/фар
C1130Задний электростеклоподъемник (со стороны водителя)
C1240Панорамный люк

Блок предохранителей в салоне №2 (правый)

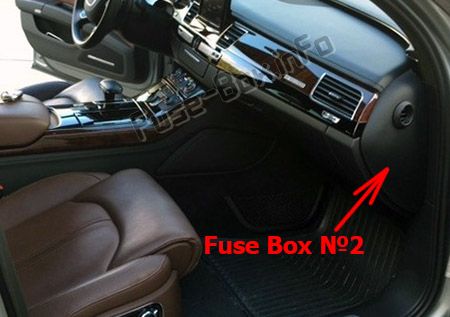

Расположение блока предохранителей

Он расположен с правой стороны панели приборов, за крышкой.Расположение блока предохранителей

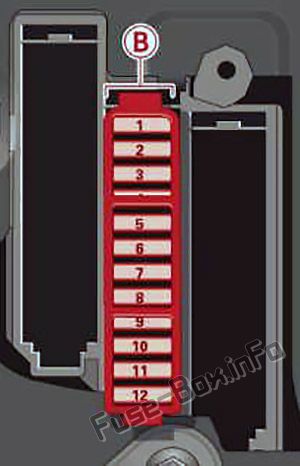

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей на панели приборов (справа)
AОборудование
B15Противоугонная система
B215Модуль управления коробкой передач
B340Передний вентилятор климат-контроля
B435Питание двигателя
B5
B65Модуль управления двигателем
B77.5Блок управления дверью переднего пассажира
B830Электростеклоподъемник переднего пассажира
B910Модуль управления ЭКУ
B1025Модуль управления ЭКУ
B1130Задний правый электростеклоподъемник
B1215Сиденье переднего пассажира (пневматика)

Блок предохранителей в багажнике

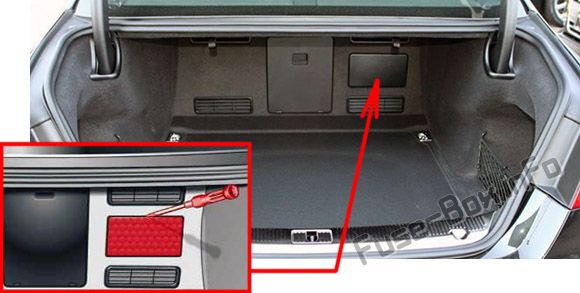

Расположение блока предохранителей

Он расположен с правой стороны в багажном отделении, за панелью обшивки.Расположение блока предохранителей

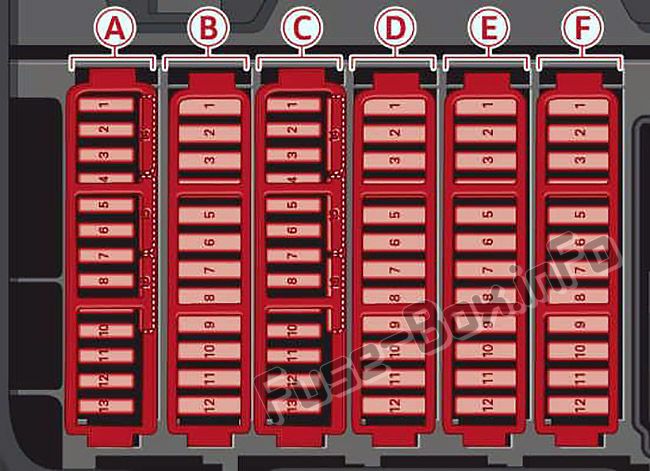

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в багажном отделении
AОборудование
A15кнопка, регистратор данных, диагностический разъем, BCM-1, система адаптивного освещения
A25Сетевой шлюз
A35Адаптивная пневматическая подвеска
A45Парковочная система
A55Рычаг на рулевой колонке
A65Датчик системы управления подвеской
A75Натяжители ремней, модуль управления подушками безопасности
A85Форсунки омывателя с подогревом, HomeLink (замок гаражных ворот), модуль управления системой ночного видения, спортивный дифференциал, ионизатор
A95Модуль управления электромеханическим стояночным тормозом
A105Обогрев заднего сиденья, охладитель, внутреннее зеркало заднего вида
A115Динамическое рулевое управление
A125Рычаг селектора, BCM-2
A135Ауди боковой ассистент
A145Модуль управления двигателем
A1540Стартер
A1610/5Левая фара/ Система корректора фар
B125Левый реверсивный натяжитель ремня
B225Правый реверсивный натяжитель ремня
B35Диагностика стартера
B47.5Преобразователь постоянного тока в постоянный
B57.5Адаптивный круиз-контроль
B610Правая фара (фара с адаптивным светом)
B75Модуль управления ЭКУ
B85Звуковой привод, модуль управления AEM
B910Адаптивный круиз-контроль
B105Модуль управления коробкой передач
B115Датчики системы климат-контроля
C15Электромеханический стояночный тормоз
C25Датчик системы управления подвеской
C37.5Модуль управления правой задней дверью
C45Умный модульный бак
C515Передние органы управления системой климат-контроля
C610Органы управления задней системой климат-контроля
C75Сетевой шлюз
C815Кулер
C95Интерфейс для специальных функций
C105Адаптер для сотового телефона, Bluetooth-гарнитура
C1115Модуль управления АЕМ
C1210Селектор
C1310Окружающее освещение
C1420Заднее наружное освещение
C1525Топливный насос
C1630Электромеханический стояночный тормоз
D320Задние розетки
D515Адаптивная пневматическая подвеска
D625Розетка 115 В
D730Электромеханический стояночный тормоз
D825Обогрев заднего сиденья
D920Заднее наружное освещение
D1020Задний вентилятор системы климат-контроля
D1120Задняя солнцезащитная шторка, устройство закрывания, замок багажного отделения, вход без ключа, лючок топливного бака
D1230Модуль управления крышкой багажника
E15Кнопки регулировки заднего сиденья.
E37.5Сиденье левое заднее (пневматика)
E520Модуль управления сцепкой прицепа
E630Левое заднее сиденье
E730Правое заднее сиденье
E820Модуль управления сцепкой прицепа
E915Модуль управления сцепкой прицепа
E107.5Сиденье заднее правое (пневматика)
F130Радиоприемник/усилитель звука
F230Усилитель звука
F310Развлекательная программа для пассажиров задних сидений, радиоприемник/усилитель звука
F55Внутреннее зеркало заднего вида с автоматическим затемнением
F65DVD-чейнджер
F75ТВ-тюнер
F87.5Блок/приводы MMI
F95Комбинация приборов, аналоговые часы
F105Дисплей MMI
F117.5Радиоприемник
F125Камера заднего вида (парковочный ассистент), вид сверху
