Предохранители и реле Audi A8 / S8 (D5/4N, 2018-2021)

Схемы относятся к указанным годам и вариантам Audi A8 / S8 (D5/4N, 2018-2021). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Схема предохранителей Audi A8 2018-2021

Схема предохранителей Audi A8 2018-2021

Расположение блока предохранителей

Пассажирский отсек

В салоне два блока предохранителей:

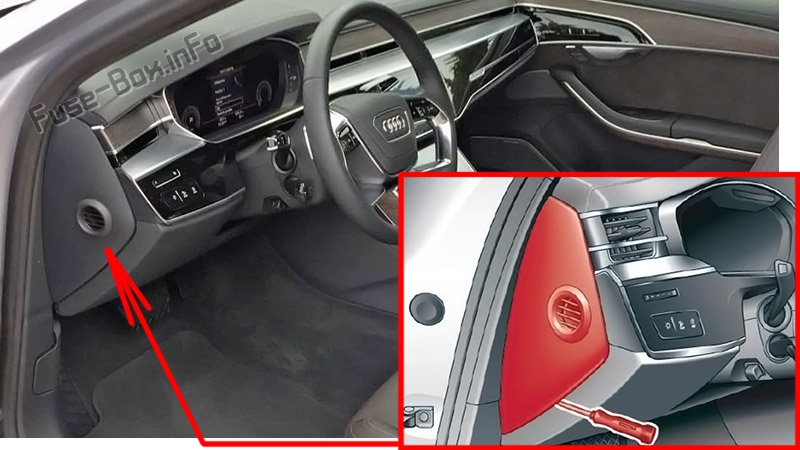

Первый находится в левой передней части кабины.Пассажирский отсек

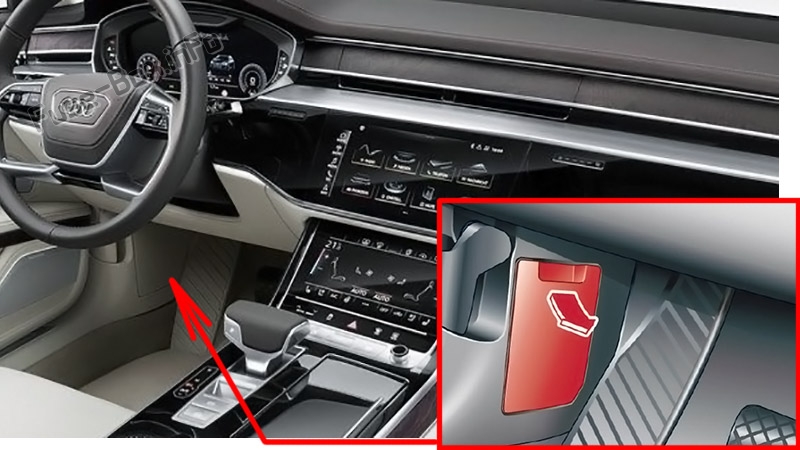

А второй находится за крышкой в ​​левом пространстве для ног.Пассажирский отсек

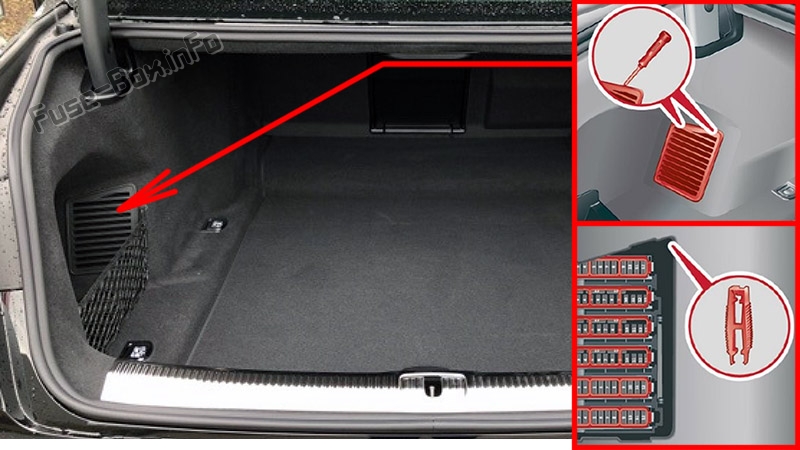

Багажное отделение

Он расположен с левой стороны багажника за боковой панелью обшивки.Багажное отделение

Схемы блока предохранителей

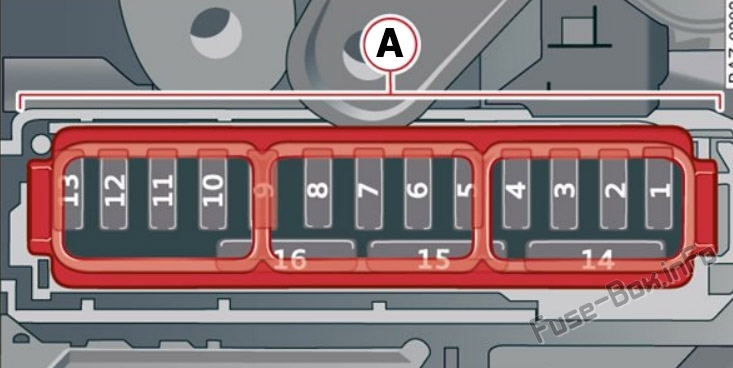

Панель предохранителей в кабине

Панель предохранителей в кабине

Назначение предохранителей на левой стороне приборной панели
№Описание
A12018-2019: Система климат-контроля;
2020-2021: Климат-контроль, датчик воздуха в салоне
A22018-2020: Телефон, антенна на крыше
2021: Телефонная будка Audi
A32018-2019: Система климат-контроля, ароматизатор, ионизатор;
2020-2021: Система климат-контроля, система ароматизации, датчик твердых частиц
A4Проекционный дисплей
A52018-2019: Музыкальный интерфейс Audi;
2020-2021: Музыкальный интерфейс Audi, разъемы USB
A62021: Панель приборов
A7Блокировка рулевой колонки
A8Передний дисплей MMI
A9Приборный щиток
A10Контроль громкости
A11Выключатель света, панели переключателей
A12Электроника рулевой колонки
A14Модуль управления информационно-развлекательной системой MMI
A15Регулировка рулевой колонки
A16Обогрев руля

Панель предохранителей в пространстве для ног

Панель предохранителей в пространстве для ног

Назначение предохранителей в пространстве для ног
№Описание
Панель предохранителей A (коричневая)
A1Катушки зажигания двигателя
A22018-2020: Запуск двигателя, Электромуфта двигателя
2021: Запуск двигателя, электропривод сцепления
A3Модуль управления стеклоочистителями
A4Электроника левой фары
A5Вентилятор системы климат-контроля
A6Приборная доска
A7Дворники
A82021: Высоковольтное отопление, компрессор
A9Панорамная стеклянная крыша
Панель предохранителей B (черная)
B1Подвеска двигателя
B2Блок управления левой задней дверью
B3Система омывателя ветрового стекла/омывателя фар
B4Электроника правой фары
B5Обогрев передних сидений
B6Блок управления правой задней дверью
B7Розетки
B8Блок управления левой передней дверью
B92018-2019: Не используется;
2020-2021: Стояночный обогреватель
Панель предохранителей C (красная)
C1Противоугонная система
C2Модуль управления двигателем
C5Horn
C6Стояночный тормоз
C7Модуль управления шлюзом (диагностика)
C82018-2020: Внутренняя подсветка потолка.
2021: Модуль управления электроникой крыши
C9Модуль управления вспомогательными системами водителя
C10Модуль управления подушками безопасности
C112018-2019: Электронная система стабилизации (ESC);
2020: Электронная система стабилизации (ESC), антиблокировочная тормозная система (ABS)
C122018-2019: Диагностический разъем, датчик света/дождя;
2020: Задний блок управления климатом, диагностический разъем, датчик света/дождя
C13Система климат-контроля
C14Блок управления правой передней дверью
C15Система климат-контроля, электроника кузова
C162018-2019: Не используется;
2020: Тормозная система
Панель предохранителей D (черная)
D12021: Компоненты двигателя
D2Компоненты двигателя
D3Компоненты двигателя
D4Компоненты двигателя
D5Датчик стоп-сигнала
D6Компоненты двигателя
D7Компоненты двигателя
D8Компоненты двигателя
D9Компоненты двигателя
D10Датчик давления масла, датчик температуры масла
D112018-2020: Запуск двигателя
2021: Компоненты двигателя
D12Компоненты двигателя
D13Вентилятор радиатора
D142018-2020: Модуль управления двигателем
2021: Модуль управления двигателем, топливные форсунки
D15Датчики двигателя
D16Топливный насос

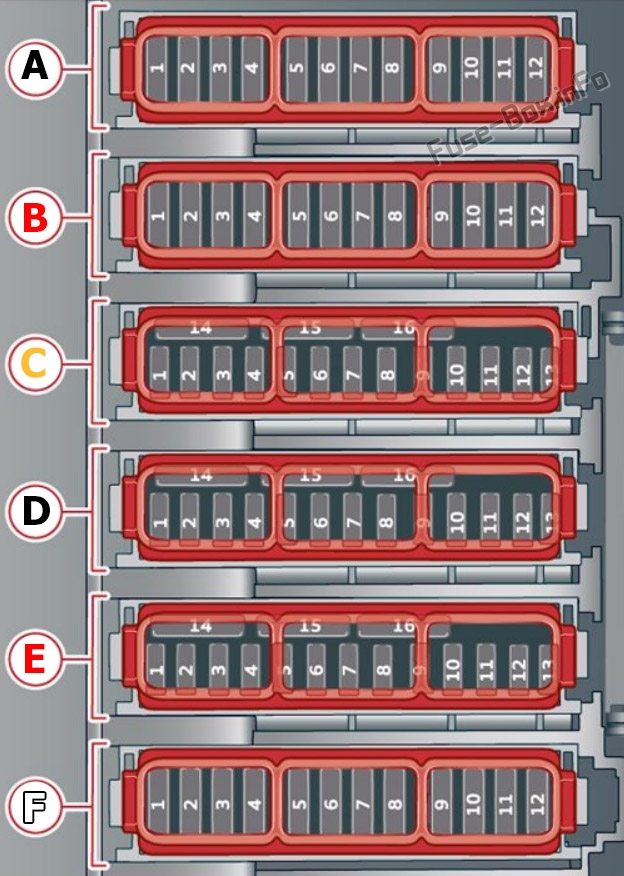

Блок предохранителей в багажном отделении

Блок предохранителей в багажном отделении

Назначение предохранителей в багажнике
№Описание
Панель предохранителей A (черная)
A12018-2019: Не используется;
2020-2021: Термический менеджмент
A5Пневматическая подвеска
A6Автоматическая коробка передач
A7Регулировка правого заднего сиденья
A8Обогрев заднего сиденья
A92018-2020: Центральный замок, задние фонари
2021: Левый задний фонарь
A10Натяжитель переднего ремня со стороны водителя
A112018-2019: Центральный замок, задняя шторка;
2020: Центральный замок, задняя шторка, лючок бензобака
2021: Крышка багажника, центральный замок, лючок бензобака, солнцезащитная шторка, крышка багажника.
A12Крышка багажного отделения
Панель предохранителей B (красная)
B1Задний вентилятор системы климат-контроля
B22021: Внешняя антенна
B32018-2019: Не используется;
2020-2021: Обработка выхлопа, звуковой актуатор
B4Панель управления задней системой климат-контроля
B5Правый фонарь прицепа
B6Двигатель позиционирования сцепки прицепа
B7Сцепка для прицепа
B8Левый фонарь прицепа
B9Розетка для прицепа
B10Спортивный дифференциал
B112018-2019: Не используется;
2020-2021: Обработка выхлопа
B122021: Генератор трансмиссии 48 В
Панель предохранителей C (коричневая)
C1Модуль управления вспомогательными системами водителя
C2Задняя телефонная будка Audi
C3Регулировка заднего сиденья
C4Боковая помощь
C5Развлекательная система для пассажиров задних сидений (планшет Audi)
C6Система контроля давления в шинах
C7Система экстренного вызова
C82018-2019: Мониторинг топливных баков;
2020-2021: Радиоприемник стояночного отопителя, контроль топливного бака
C9Рычаг селектора автоматической коробки передач
C102018-2019: ТВ-тюнер;
2020-2021: ТВ-тюнер, модуль управления обменом данными
C112018-2020: Открытие/запуск автомобиля (NFC)
2021: Модуль управления комфортным доступом и авторизацией запуска
C12Устройство для открывания гаражных ворот
C13Камера заднего вида, периферийные камеры
C142018-2020: Центральный замок, задние фонари
2021: Модуль управления системой комфорта, правый задний фонарь
C15Регулировка заднего левого сиденья
C16Натяжитель переднего ремня со стороны переднего пассажира
Панель предохранителей D (черная)
D12018-2019: Вентиляция сидений, обогрев сидений, зеркало заднего вида, система климат-контроля, органы управления задней системой климат-контроля;
2020-2021: Вентиляция сидений, обогрев задних сидений, зеркало заднего вида, холодильник, диагностический разъем
D2Модуль управления шлюзом (связь)
D3Звуковой привод
D4Клапан обогрева коробки передач
D52018-2019: Запуск двигателя;
2020-2021: Запуск двигателя, электродвигатель
D72018-2019: Не используется;
2020-2021: Активная педаль акселератора
D82018-2019: Ассистент ночного видения;
2020-2021: Ассистент ночного видения, активная подвеска.
D9Адаптивная круиз-помощь
D112018-2020: Ассистент перекрёстков, системы помощи водителю
2021: Ассистент перекрёстков, системы помощи водителю, радарные системы, системы камер
D122018-2019: Не используется;
2020-2021: Внешний звук
D132021: USB-вход
D14Правая фара
D15Левая фара
Панель предохранителей E (красная)
E12018-2019: Не используется;
2020-2021: Активная подвеска
E22018-2019: Не используется;
2020-2021: Сервисный выключатель
E3Холодильник
E42018-2019: Не используется;
2020-2021: Электродвигатель
E5Тормозная система
E62018-2019: Не используется;
2020-2021: Водяной насос высоковольтной батареи
E72018-2019: Не используется;
2020: Климат-контроль салона
2021: Дополнительный климат-контроль
E82018-2019: Не используется;
2020: Компрессор кондиционера
2021: Компрессор системы климат-контроля
E9Модуль управления вспомогательной батареей
E102018-2019: Не используется;
2020-2021: Высоковольтная батарея
E112018-2019: Не используется;
2020-2021: Высоковольтная батарея
E142018-2019: Не используется;
2020-2021: Термический менеджмент
E152018-2019: Не используется;
2020-2021: Термический менеджмент
Панель предохранителей F (белая)
F1Обогрев заднего центрального подлокотника
F2Задний сдвижной люк
F3CD/DVD-плеер
F5Розетка переменного тока
F6Натяжитель заднего ремня безопасности со стороны пассажира
F7Обогрев переднего центрального подлокотника
F8Подогрев задней подножки
F11Пульт дистанционного управления задним сиденьем
F12Натяжитель заднего ремня безопасности со стороны водителя
