Предохранители и реле Audi e-tron (2019-2022…)

Схемы относятся к указанным годам и вариантам Audi e-tron (2019-2022…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Расположение предохранителей Audi E-Tron 2019-2022…

Расположение предохранителей Audi E-Tron 2019-2022…

Расположение блока предохранителей

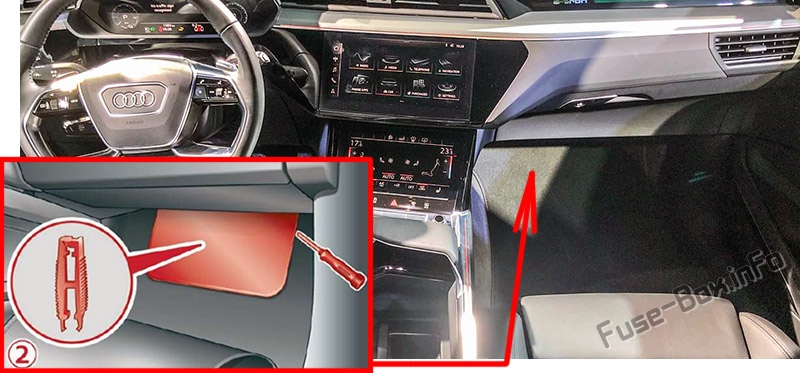

Пассажирский отсек

Панель предохранителей находится за крышкой в ​​пространстве для ног переднего пассажира.Пассажирский отсек

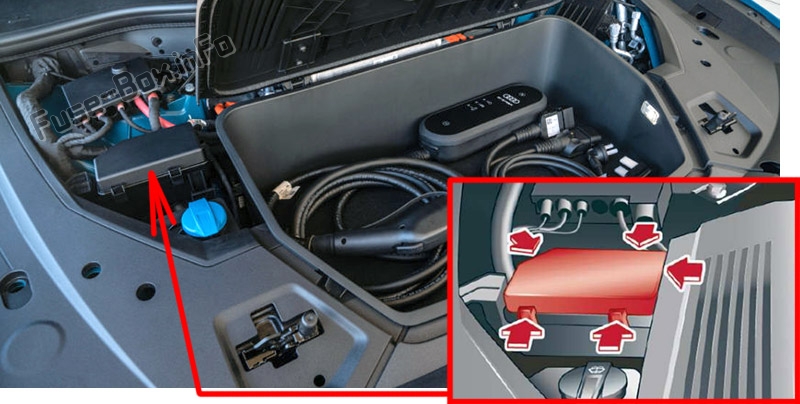

Передний отсек

Предохранители расположены с правой стороны переднего отсека.Передний отсек

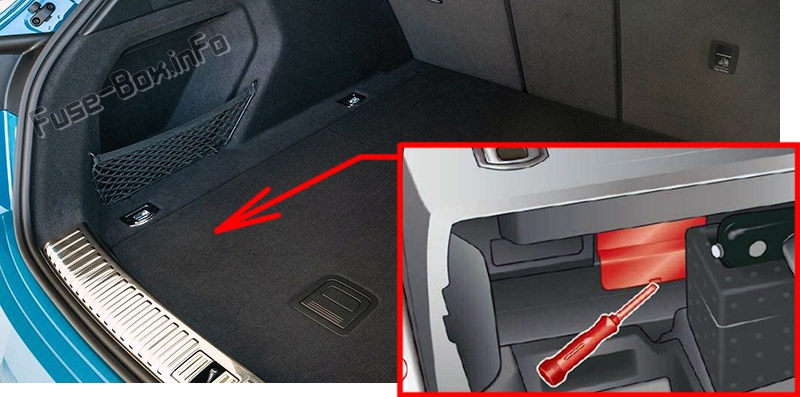

Багажное отделение

Блок предохранителей находится за крышкой под ковриком багажника с левой стороны заднего отсека.Багажное отделение

Схемы блока предохранителей

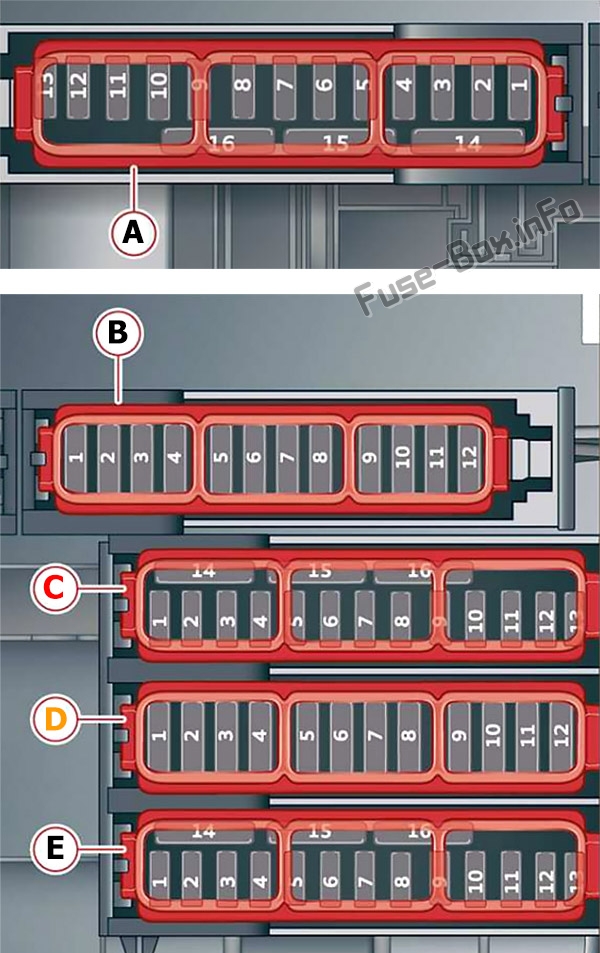

Блок предохранителей в салоне

Блок предохранителей в салоне* На автомобилях с правым рулем это зеркальное отражение.

Назначение предохранителей в пространстве для ног переднего пассажира (2019-2022 гг.)
№Описание
Панель предохранителей A (черная)
A1Не используется
A2Не используется
A3Система климат-контроля, система ароматизации, ионизатор
A4Проекционный дисплей
A52019-2020: Музыкальный интерфейс Audi
2021-2022 гг.: Музыкальный интерфейс Audi, вход USB
A6CD/DVD привод, приборная панель
A7Блокировка рулевой колонки
A8Передний дисплей MMI
A9Приборный щиток
A10Контроль громкости
A11Выключатель света, панели переключателей
A12Электроника рулевой колонки
A13Не используется
A14Не используется
A15Регулировка рулевой колонки
A16Электроника рулевой колонки
Панель предохранителей B (черная)
B1Обогрев передних сидений
B2Система климат-контроля
B3Электроника левой фары
B4Панорамная стеклянная крыша
B5Блок управления левой передней дверью
B6Розетки
B7Не используется
B8Приборная доска
B9Электроника правой фары
B10Система омывателя ветрового стекла/омывателя фар
B11Не используется
B12Парковочный замок
Панель предохранителей C (красная)
C1Противоугонная система
C2Модуль управления системой привода
C3Система экстренного вызова
C4Селектор
C5Horn
C6Стояночный тормоз
C7Высоковольтная батарея, модуль контроля батареи
C82019-2020: Внутренняя подсветка потолка.
2021-2022 гг.: Модуль управления электроникой крыши
C9Не используется
C10Модуль управления подушками безопасности
C11Левая передняя поясничная опора
C12Диагностический разъем, датчик света/дождя
C13Не используется
C14Блок управления правой передней дверью
C15Система климат-контроля, электроника кузова
C16Вентилятор системы климат-контроля
Панель предохранителей D (коричневая)
D1Не используется
D2Натяжитель правого переднего ремня безопасности
D3Не используется
D4Натяжитель ремня безопасности передний левый
D5Пневматическая подвеска/управление подвеской
D6Правая фара
D7Левая фара
D8Блок управления левой задней дверью
D9Блок управления правой задней дверью
D10Модуль управления информационно-развлекательной системой MMI
D11Модуль управления вспомогательными системами водителя
D12Модуль управления шлюзом (диагностика)
Панель предохранителей E (черная)
E12019-2020: Вентиляция передних сидений, зеркало заднего вида, диагностический порт
2021-2022 гг.: Электроника сидений, вентиляция передних сидений, зеркало заднего вида, диагностический разъем
E22019-2020: Розетки
2021-2022 гг.: Модуль управления бортовой сетью, диагностический интерфейс
E3Внешний звук/внутренний звук
E4Не используется
E52021-2022 гг.: Система электропривода
E62021-2022 гг.: Антенна дорожной информации (TMC)
E7Активная педаль акселератора
E8Ассистент ночного видения
E9Адаптивная круиз-помощь
E10Не используется
E11Ассистент перекрёстка, системы помощи водителю
E12Не используется
E13Не используется
E14Не используется
E152021-2022 гг.: USB-вход
E162019-2020: Развлекательная программа для пассажиров задних сидений

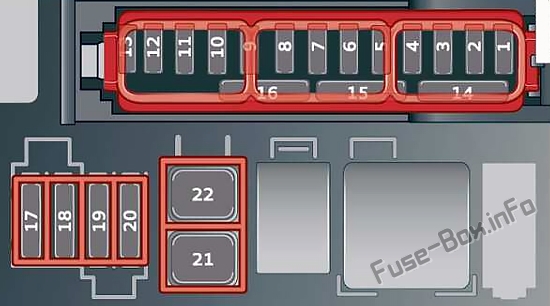

Блок предохранителей в переднем отсеке

Блок предохранителей в переднем отсеке

2019-2020

Назначение предохранителей в переднем отсеке (2019-2020 гг.)
№Описание
1Дверь зарядного порта
2Компрессор кондиционера
3Не используется
4Не используется
5Система зарядки
6Не используется
7Электродвигатель
8Не используется
9Не используется
10Преобразователь напряжения
11Система зарядки
12Не используется
13Управление температурным режимом
14Модуль управления стеклоочистителями
15Водяной насос высоковольтного аккумулятора
16Дворники
17Управление температурным режимом
18Управление температурным режимом
19Управление температурным режимом
20Не используется
21Не используется
22Электронный контроль стабилизации (ESC), терморегулирование

2021-2022 гг.

Назначение предохранителей в моторном отсеке (2021-2022 гг. гг.)
№Оборудование
1Дверь зарядного порта
2Компрессор системы климат-контроля
4Высоковольтная батарея
5Зарядное устройство высокого напряжения
6Управление температурным режимом
7Система электропривода
11Зарядное устройство высокого напряжения
13Управление температурным режимом
14Модуль управления омывателем ветрового стекла
15Водяной насос высоковольтного аккумулятора
16Дворники
17Управление температурным режимом
18Управление температурным режимом
19Управление температурным режимом
21Электронный контроль стабилизации (ESC)

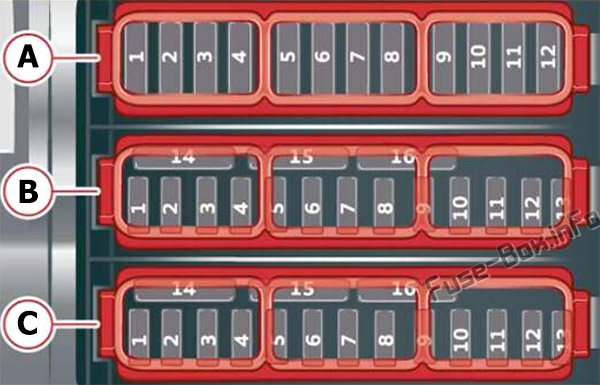

Блок предохранителей в багажном отделении

Блок предохранителей в багажном отделении

Назначение предохранителей в багажнике (2019-2022 гг.)
№Описание
Панель предохранителей (A) (черная)
A1Сцепка для прицепа
A2Не используется
A3Натяжитель заднего ремня безопасности со стороны пассажира
A4Натяжитель заднего ремня безопасности со стороны водителя
A5Розетка для прицепа
A6Левый фонарь прицепа
A7Не используется
A8Обогрев заднего сиденья
A92019-2020: Задние фонари
2021-2022 гг.: Блок управления системой комфорта, левый задний фонарь
A10Не используется
A112019-2020: Центральный замок, задняя шторка
2021-2022 гг.: Багажник, центральный замок двери зарядного порта, блок управления системами комфорта
A12Крышка багажного отделения
Панель предохранителей B (черная)
Б1-Б16Не назначен
Панель предохранителей C (черная)
C1Модуль управления вспомогательными системами водителя
C2Телефон, антенна на крыше
C3Правая передняя поясничная опора
C4Боковая помощь
C5Отключение службы
C6Система контроля давления в шинах
C72019-2020: Климат-контроль салона
2021-2022 гг.: Дополнительный климат-контроль
C82021-2022 гг.: Внешняя антенна
C9Панель управления задней системой климат-контроля
C102021-2022 гг.: ТВ-тюнер, модуль обмена данными и управления телематикой
C112019-2020: Открытие/запуск автомобиля (NFC)
2021-2022 гг.: Виртуальные наружные зеркала заднего вида, модуль управления удобным доступом и авторизацией запуска.
C12Устройство для открывания гаражных ворот
C13Камера заднего вида, периферийные камеры
C142019-2020: Задние фонари
2021-2022 гг.: Блок управления системой комфорта, правый задний фонарь
C15Правый фонарь прицепа
C16Не используется
