Предохранители и реле Audi Q2 (2017-2019)
Схемы относятся к указанным годам и вариантам Audi Q2 (2017-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi Q2 2017-2019
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

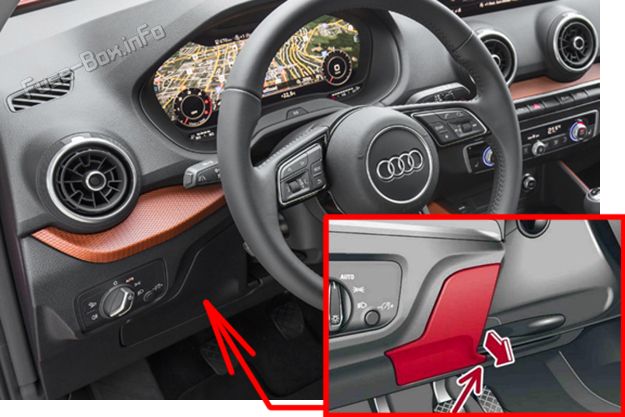

Автомобили с левым рулем: Предохранители расположены за крышкой в районе рулевой колонки.

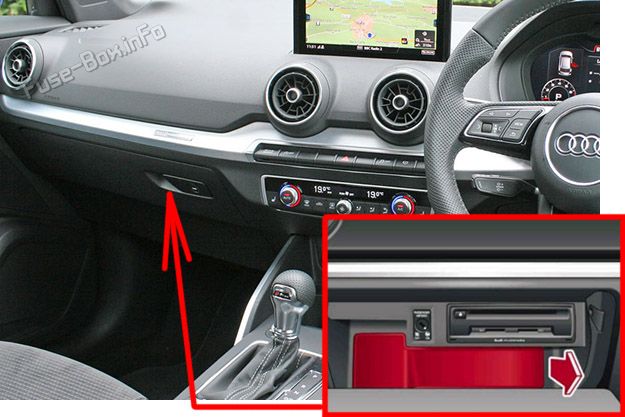

Автомобили с правым рулем: Предохранители расположены за крышкой в перчаточном ящике.

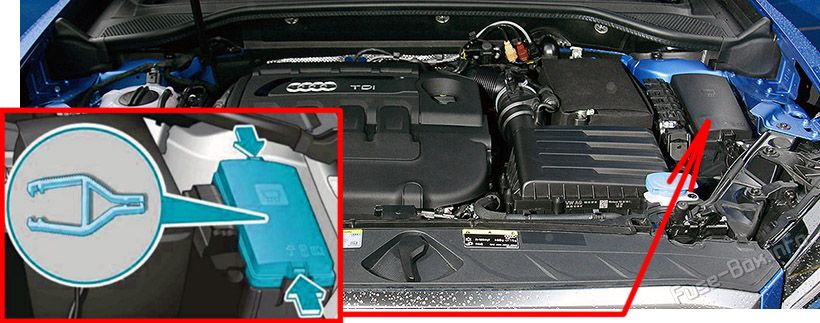

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

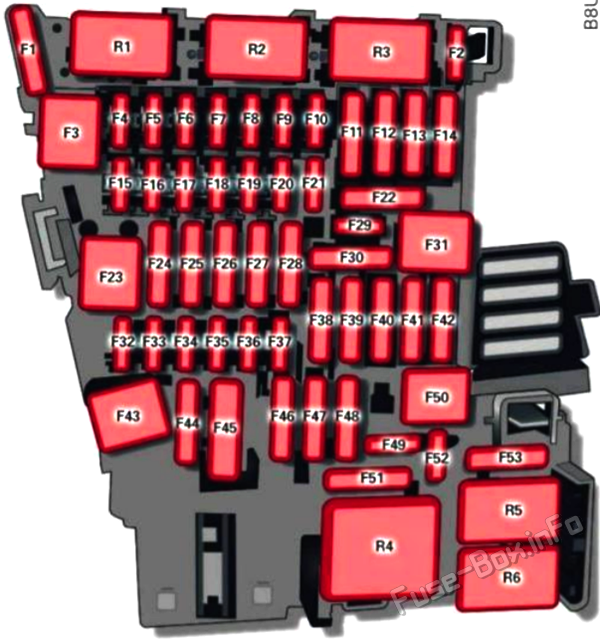

Панель приборов Схема блока предохранителей
| № | Электрооборудование |
|---|---|
| F1 | Компоненты двигателя AdBlue |
| F2 | Регулятор сиденья |
| F4 | Консоль управления информационно-развлекательной системой |
| F5 | Шлюз |
| F6 | Рычаг селектора (для автоматической коробки передач) |
| F7 | Консоль кондиционера/отопителя, катушка реле обогрева заднего стекла |
| F8 | Выключатель электромеханического стояночного тормоза, выключатель света, датчик дождя/освещения, освещение салона, противоугонная сигнализация, диагностический разъем, система вызова экстренных служб |
| F9 | Модуль переключателей на рулевой колонке |
| F10 | Информационно-развлекательная система / проекционный дисплей |
| F11 | Натяжители ремней (со стороны водителя) |
| F12 | Информационно-развлекательные компоненты |
| F13 | Блок управления подвеской |
| F14 | Вентилятор (система отопления/кондиционер) |
| F15 | Электрический замок рулевой колонки |
| F16 | Информационно-развлекательные компоненты |
| F17 | Приборный щиток |
| F18 | Камера заднего вида |
| F19 | Блок управления для удобного доступа, помощи при парковке |
| F20 | Компоненты двигателя AdBlue |
| F22 | Крышка багажника с электроприводом |
| F23 | Блок управления бортовой сети автомобиля (правая сторона) |
| F24 | Панорамная солнечная крыша |
| F25 | Блок управления передней/задней дверью, переключатели переднего/заднего стеклоподъемника |
| F26 | Обогрев сидений |
| F27 | Усилитель звука |
| F29 | Внутреннее освещение |
| F31 | Блок управления бортовой сети автомобиля (левая сторона) |
| F32 | Блок управления камерой, радарным датчиком, системой помощи при парковке |
| F33 | Воздушная подушка |
| F34 | Подсветка кнопки помощи при трогании с места, звук салона, выключатель фонарей заднего хода, датчик температуры, катушка реле электрической розетки, кнопка помощи при трогании с места |
| F35 | Функциональное освещение (галоген), корректор фар, датчик качества воздуха, автоматическое затемнение зеркал, диагностический разъем, блок питания центральной консоли |
| F36 | Правая фара (светодиодная) |
| F37 | Левая фара (светодиодная) |
| F39 | Блок управления передней/задней дверью, переключатели переднего/заднего стеклоподъемника |
| F40 | Прикуриватель, электрические розетки |
| F41 | Натяжители ремней (со стороны переднего пассажира) |
| F42 | Центральный замок, омыватель ветрового стекла |
| F43 | Внутреннее освещение |
| F44 | Полноприводный автомобиль |
| F47 | Стеклоочиститель заднего стекла |
| F49 | Датчик сцепления (реле 1+2) |
| F53 | Обогрев заднего стекла |

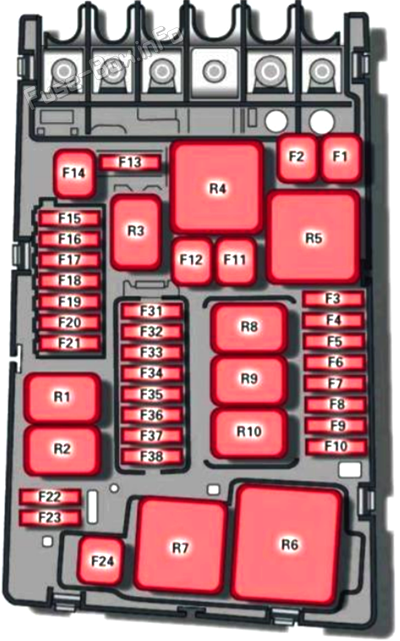

Схема блока предохранителей в моторном отсеке
| № | Электрооборудование |
|---|---|
| F1 | Электронный контроль стабилизации (ESC) |
| F2 | Электронный контроль стабилизации (ESC) |
| F3 | Блок управления двигателем |
| F4 | Компоненты двигателя, охлаждение двигателя, катушки реле дополнительного отопителя (1+4+7), реле насоса вторичного воздуха |
| F5 | Компоненты двигателя, баковая система (дизель) |
| F6 | Датчик стоп-сигнала |
| F7 | Компоненты двигателя, насосы охлаждающей жидкости, система баков (бензин) |
| F8 | Лямбда-зонд |
| F9 | Компоненты двигателя, выпускная заслонка, блок управления автоматическим режимом накаливания (реле 6) |
| F10 | Блок управления подачей топлива, топливный насос |
| F11 | Дополнительный нагревательный стержень 2 |
| F12 | Нагревательный стержень дополнительного отопителя 3 |
| F13 | Автоматическая коробка передач |
| F15 | Horn |
| F16 | Катушка зажигания (реле 8) |
| F17 | Электронная система стабилизации (ESC), блок управления двигателем (реле 5) |
| F18 | Контроль батареи, шлюз |
| F19 | Стеклоочистители |
| F20 | Противоугонная система |
| F22 | Клемма 50, диагностика, блок управления двигателем |
| F23 | Стартер |
| F24 | Дополнительный нагревательный стержень 1 |
| F31 | Вакуумный насос |
| F33 | Автоматическая коробка передач, масляный насос коробки передач |
