Предохранители и реле Audi Q3 (8U, 2011-2016)
Схемы относятся к указанным годам и вариантам Audi Q3 (8U, 2011-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi Q3 2011-2016
Предохранители прикуривателя (розетки) в Audi Q3 это предохранители №36 и 37 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей панели приборов
Блок предохранителей панели приборов

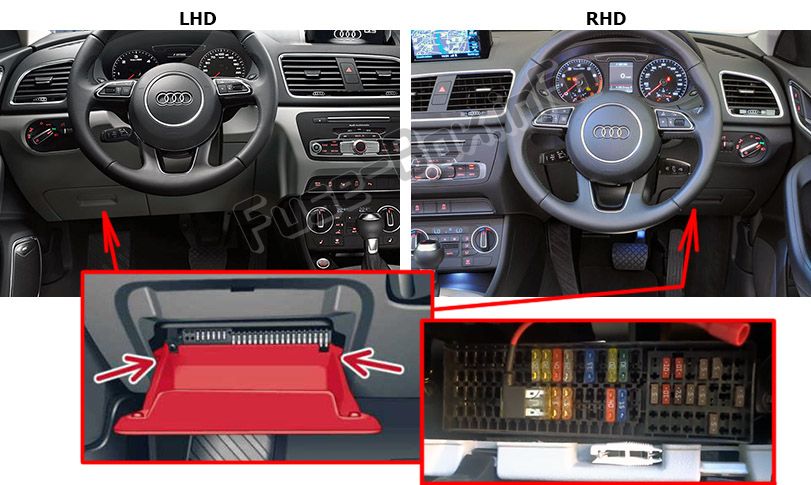

Расположение блока предохранителей
Он находится под рулем, за крышкой.
Номер выбит возле каждого предохранителя
Назначение предохранителей на панели приборов| № | Описание |
|---|---|
| 1 | Светодиодная фара (левая) |
| 2 | Светодиодная фара (правая) |
| 3 | Светодиодная фара (левая) |
| 4 | Светодиодная фара (правая) |
| 5 | |
| 6 | |
| 7 | Блокировка руля |
| 8 | Удобный доступ |
| 9 | Модуль управления подушками безопасности, индикатор AIRBAG OFF |
| 10 | |
| 11 | |
| 12 | Модуль управления коробкой передач |
| 13 | Датчик качества воздуха для системы климат-контроля, подогрев форсунок стеклоомывателя, кнопка, кнопка включения света заднего хода, датчик уровня масла, система климат-контроля, система определения присутствия сидящего, обогрев сидений, кнопки на центральной консоли, зеркало с автоматическим затемнением |
| 14 | Модуль управления двигателем, модуль управления трансмиссией, модуль управления quattro, стоп-сигналы, электромеханическое рулевое управление, модуль управления шлюзом, модуль управления сцепным устройством, модуль управления ESC, выключатель света, модуль управления демпфированием |
| 15 | Блок управления корректором фар, подсветка приборов, фары (левые, правые), диагностический разъем, блок управления корректором фар, подогреватель картера, датчик расхода воздуха, розетка реле, DC/DC преобразователь |
| 16 | Парковочная система |
| 17 | Камера заднего вида парковочной системы |
| 18 | ТВ-тюнер |
| 19 | Управление стартером двигателя, DC/DC преобразователь |
| 20 | Модуль управления ESC, управление климатом/обогревом, интерфейс специальных функций |
| 21 | Питание механизма селектора |
| 22 | Мониторинг интерьера |
| 23 | кнопки переднего освещения салона, диагностический разъем, выключатель света, датчик света/дождя, датчик влажности |
| 24 | |
| 25 | Блок питания фар |
| 26 | Стеклоочиститель заднего стекла |
| 27 | Стартовая система |
| 28 | Информационно-развлекательная система |
| 29 | Поставка камеры заднего вида и ТВ-тюнера парковочной системы |
| 30 | Информационно-развлекательная система |
| 31 | Информационно-развлекательная система |
| 32 | Приборный щиток |
| 33 | Зеркало заднего вида с автоматическим затемнением |
| 34 | |
| 35 | |
| 36 | Прикуриватель, розетка в кабине/багажном отделении |
| 37 | Кокпит/задняя розетка |
| 38 | Модуль управления коробкой передач |
| 39 | |
| 40 | Модуль управления сцепкой прицепа |
| 41 | Модуль управления сцепкой прицепа |
| 42 | Модуль управления сцепкой прицепа |
| 43 | |
| 44 | Обогрев заднего стекла |
| 45 | Модуль управления электромеханическим стояночным тормозом |
| 46 | Модуль управления сцепкой прицепа |
| 47 | модуль управления кватро |
| 48 | Модуль автоматического управления крышкой багажника |
| 49 | |
| 50 | Fan |
| 51 | Модуль управления электромеханическим стояночным тормозом |
| 52 | BCM |
| 53 | Обогрев передних сидений |
| 54 | Панорамная крыша |
| 55 | Козырек от солнца на панорамной крыше |
| 56 | Модуль управления адаптивными амортизаторами |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

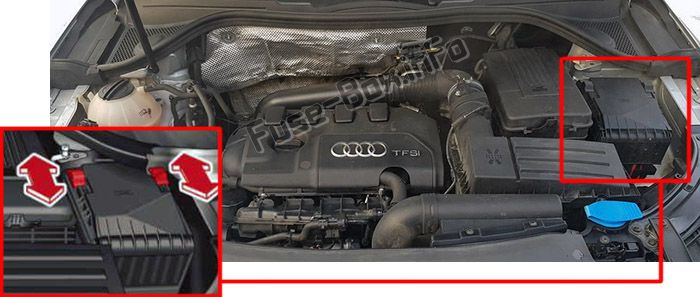

Расположение блока предохранителей
Номер выбит возле каждого предохранителя
Назначение предохранителей в моторном отсеке| № | Описание |
|---|---|
| 1 | Подача трансмиссии |
| 2 | ESC |
| 3 | Horn |
| 4 | Преобразователь постоянного тока в постоянный |
| 5 | BCM, модуль данных батареи |
| 6 | БКМ (справа) |
| 7 | Насос омывающей жидкости |
| 8 | БКМ (слева) |
| 9 | Регулировка поясничной опоры сиденья |
| 10 | Тепловой кислородный датчик |
| 11 | Рычаг на рулевой колонке, многофункциональное рулевое колесо |
| 12 | Адаптер для сотового телефона |
| 13 | Модуль управления двигателем |
| 14 | Модуль управления двигателем |
| 15 | Шлюз |
| 16 | Лямбда-зонд с подогревом, топливный насос, компоненты двигателя |
| 17 | Компоненты двигателя |
| 18 | Модуль управления топливным насосом |
| 19 | Усилитель звука, преобразователь постоянного тока в постоянный |
| 20 | Датчик педали сцепления, датчик стоп-сигнала |
| 21 | |
| 22 | Дворники |
| 23 | Циркуляционный водяной насос, дополнительный отопитель |
| 24 | Катушки зажигания |
| 25 | Модуль управления водительской двери (центральный замок, стеклоподъемники) |
| 26 | Модуль управления дверью переднего пассажира (центральный замок, стеклоподъемники) |
| 27 | Питание клеммы 15 |
| 28 | |
| 29 | Регулировка сиденья с электроприводом |
| 30 | ESC |
