Предохранители и реле Audi Q3 (F3, 2018-2022)

Схемы относятся к указанным годам и вариантам Audi Q3 (F3, 2018-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Схема предохранителей Audi Q3 2018-2022

Схема предохранителей Audi Q3 2018-2022

Расположение блока предохранителей

Пассажирский отсек

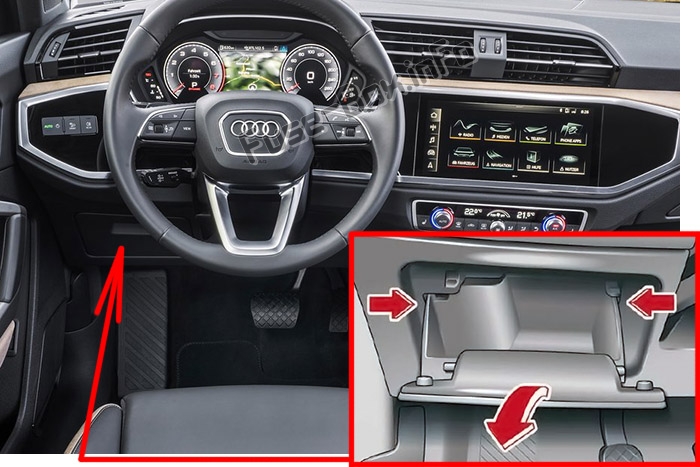

Левый руль: Панель предохранителей находится за вещевым отсеком со стороны водителя.Пассажирский отсек

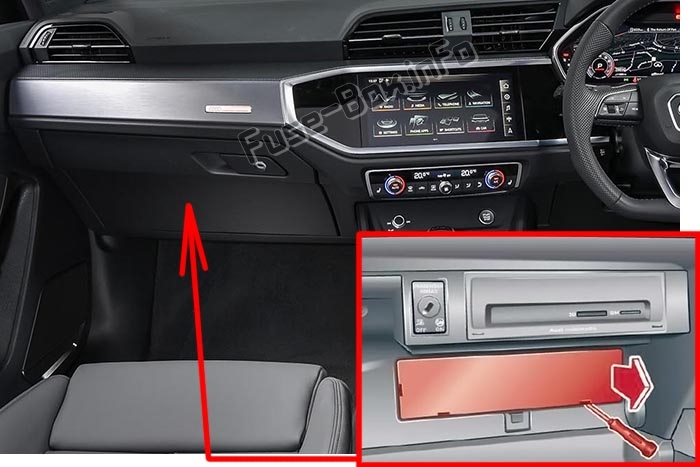

Правый руль: Он находится за крышкой в ​​бардачке.Пассажирский отсек

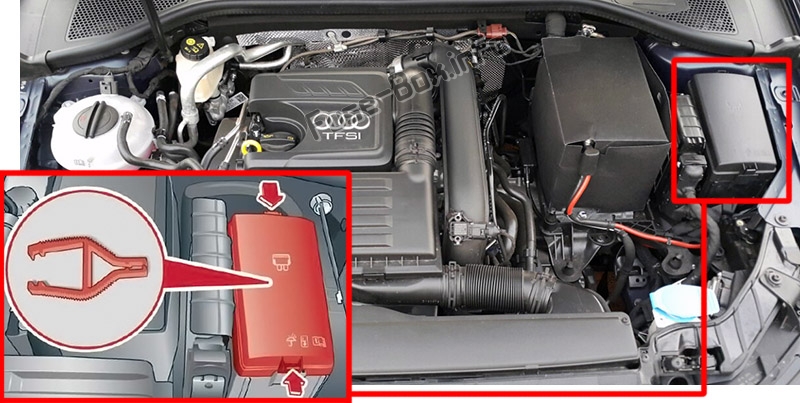

Моторного отсека

Моторного отсека

Схемы блока предохранителей

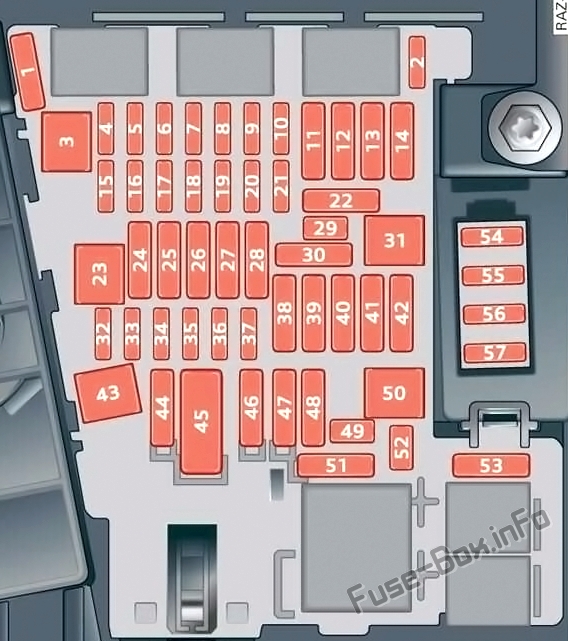

Блок предохранителей в салоне

Блок предохранителей в салоне

Назначение предохранителей в панели приборов
№Описание
12018-2019: Не используется;
2020: Обработка выхлопа
22018-2020: Передний поясничный подпор
2021-2022: Электроника сиденья, передние сиденья
42018-2019: Регулятор громкости;
2020: Модуль управления информационно-развлекательной системой MMI
2021-2022: Информационно-развлекательная система, регулировка громкости
5Модуль управления шлюзом (диагностика)
6Блокировка рулевой колонки, рычаг селектора АКПП
72018-2020: Радиоприемник, стояночный отопитель, органы управления системой климат-контроля
2021-2022: Автономный отопитель, панель управления системой климат-контроля, система контроля давления в шинах
8Корректор фар, мониторинг салона, внешнее освещение, выключатель света, потолочный модуль, система экстренного вызова, стояночный тормоз, диагностический разъем, датчик света/дождя, датчик твердых частиц
9Электроника рулевой колонки
102018-2019: Дисплей;
2020: Дисплей, модуль управления информационно-развлекательной системой MMI
2021-2022: Информационно-развлекательная система, регулировка громкости
11Модуль управления бортовой сетью
12Модуль управления информационно-развлекательной системой MMI
13Натяжитель ремня безопасности со стороны водителя
14Вентилятор системы отопления и кондиционирования
15Блокировка рулевой колонки
162018-2019: Усилитель сотовой связи;
2020: Модуль управления информационно-развлекательной системой MMI
2021-2022: телефонная будка Audi
172018-2020: Комбинация приборов
2021-2022: Комбинация приборов, модуль экстренного вызова
18Камера заднего вида, периферийные камеры
19Открытие/запуск автомобиля (NFC)
202018-2019: Комбинация приборов;
2020-2022: Обработка выхлопа, комбинация приборов
21Электроника рулевой колонки
232018-2021: Панорамная стеклянная крыша
24Модуль управления бортовой сетью
25Модуль управления дверью со стороны водителя, электродвигатель стеклоподъемника левой задней двери, модуль управления левой задней дверью
26Модуль управления бортовой сетью
27Модуль управления бортовой сетью
29Модуль крыши, модуль управления бортовой сетью
302018-2021: Модуль управления дополнительным аккумулятором
2022: аккумулятор 48 В, система электропривода
312018-2021: Крышка багажника
32Системы помощи водителю (система парковки, боковая помощь, адаптивный круиз-контроль, камера)
332018-2020: Система обнаружения пассажиров, вентиляция передних сидений, внутренняя подсветка потолка.
2021-2022: Электроника сиденья переднего пассажира, блок управления электроникой крыши
342018-2020: Компоненты системы кондиционирования, стояночный тормоз, фонари заднего хода.
2021-2022: Компоненты системы кондиционирования, стояночный тормоз, фонари заднего хода, генератор звука в салоне.
352018-2020: Компоненты системы кондиционирования, диагностический разъем, блок управления приборной панелью, зеркало заднего вида.
2021-2022: Компоненты системы кондиционирования, диагностический разъем, модуль переключателей в центральной консоли, зеркало заднего вида, корректор фар, подсветка приборов.
39Электродвигатель правого заднего стеклоподъемника, модуль управления двери переднего пассажира, модуль управления правой задней дверью
40Розетки
41Натяжитель ремня безопасности со стороны пассажира
42Модуль управления бортовой сетью
432018-2021: Звукоусилитель
44Модуль управления полным приводом (quattro)
45Регулировка сиденья со стороны водителя
47Стеклоочиститель заднего стекла
482018-2019: Не используется;
2020-2022: Внешний звуковой генератор
502018-2019: Не используется;
2020: Крышка багажника
52Приостановка
53Обогрев заднего стекла
54Левый фонарь прицепа
55Сцепка для прицепа
56Правый фонарь прицепа
57Розетка для прицепа

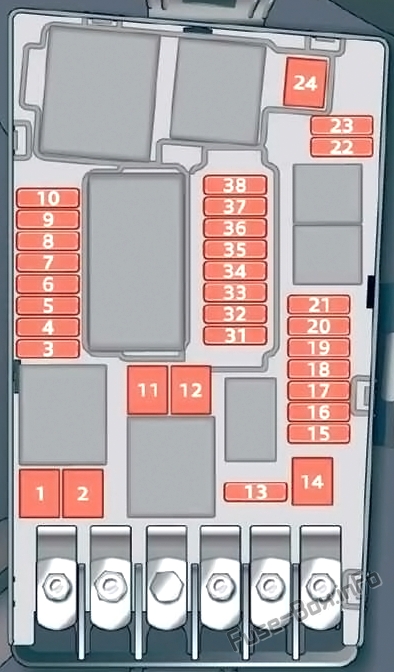

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке

Назначение предохранителей в моторном отсеке
№Описание
12018-2019: Электронная система стабилизации (ESC);
2020: Не используется
2021: Электронная система стабилизации (ESC)
22018-2019: Электронная система стабилизации (ESC);
2020: Не используется
2021: Электронная система стабилизации (ESC)
32021: Модуль управления двигателем
2022: Модуль управления системой привода
4Компоненты двигателя, запуск двигателя
52018-2020: Детали двигателя, катушки зажигания
2021-2022: Компоненты двигателя
6Выключатель стоп-сигнала
7Компоненты двигателя
8Датчики кислорода с подогревом
9Компоненты двигателя
10Топливный насос
112018-2021: Автономный обогрев, компоненты двигателя
122018-2020: Автономный обогрев, компоненты двигателя
2021: Автономный обогрев, вакуумный насос тормозной системы
13Автоматическая коробка передач, насос трансмиссионной жидкости
142018-2021: Детали двигателя, катушки зажигания
15Horn
162018-2021: Детали двигателя, катушки зажигания
2022: Компоненты двигателя, электроника двигателя, бортовое зарядное устройство, силовая электроника.
17Система курсовой устойчивости (ESC), модуль управления двигателем
182018-2020: Модуль управления аккумулятором
2021: Модуль контроля батареи, диагностический интерфейс
19Модуль управления стеклоочистителями
20Противоугонная система, система открывания гаражных ворот
21Автоматическая коробка передач
22Модуль управления двигателем
23Запуск двигателя
24Дополнительный нагрев
312018-2020: Компоненты двигателя
2021: Компоненты двигателя, топливные форсунки
2022: Компоненты двигателя, топливные форсунки, система электропривода
332021: Насос трансмиссионной жидкости
2022: Усилитель тормозов
352021: Система климат-контроля
36Левая фара
37Автономный обогреватель
38Правая фара
