Предохранители и реле Audi Q5 (FY, 2018-2020)

Схемы относятся к указанным годам и вариантам Audi Q5 (FY, 2018-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Схема предохранителей Audi Q5 2018-2020

Схема предохранителей Audi Q5 2018-2020

Расположение блока предохранителей

Пассажирский отсек

В салоне два блока предохранителей.

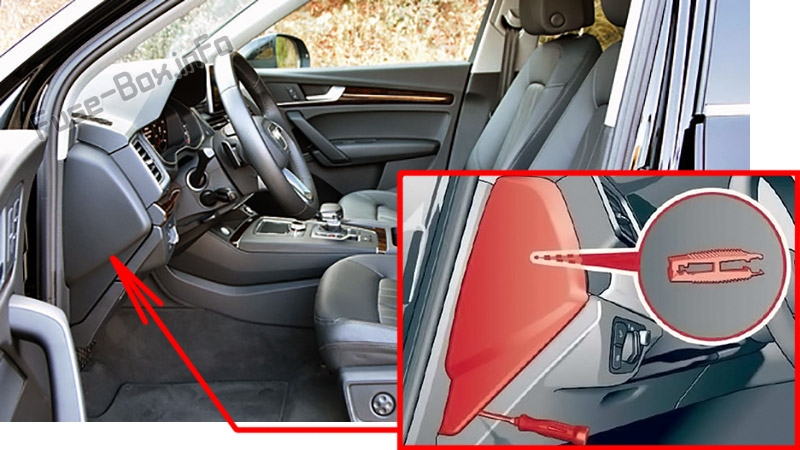

Первый находится в левой передней части кабины.Пассажирский отсек

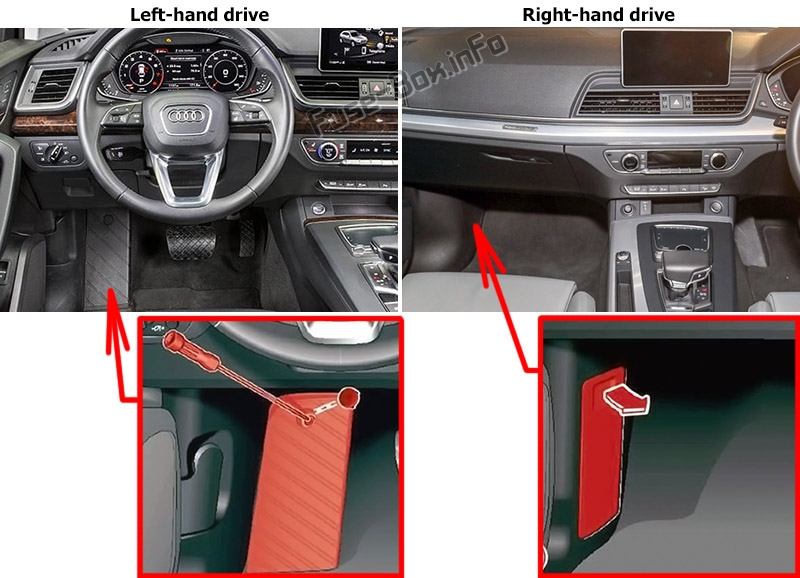

А второй — в подножке водителя на автомобилях с левым рулем или за крышкой в ​​пространстве для ног переднего пассажира на автомобилях с правым рулем.Пассажирский отсек

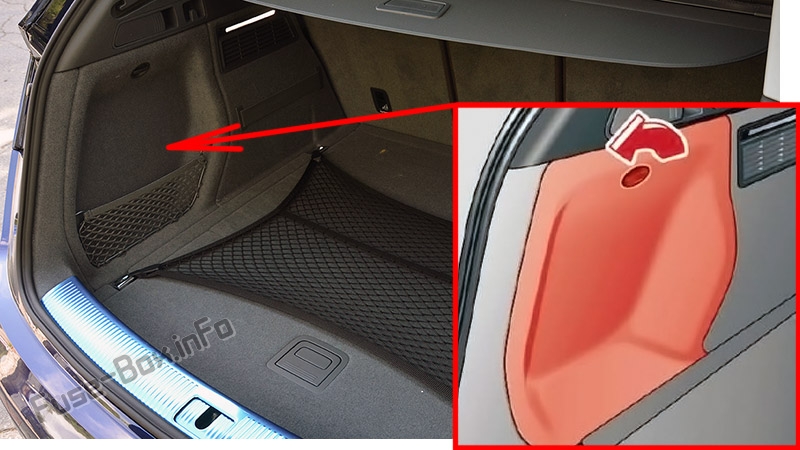

Багажное отделение

Он расположен за панелью отделки с левой стороны заднего отсека.Багажное отделение

Схемы блока предохранителей

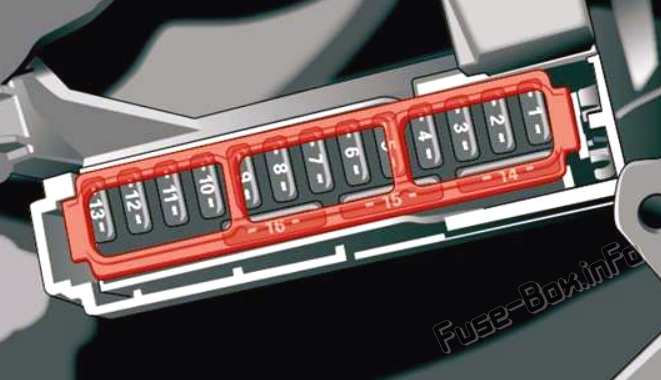

Панель предохранителей в кабине

Панель предохранителей в кабине

Назначение предохранителей на левой стороне приборной панели (2018-2020 гг.)
№Описание
2телефон
4Проекционный дисплей
5Музыкальный интерфейс Audi, USB-порт для зарядки
6Передние органы управления системой климат-контроля
7Блокировка рулевой колонки
8Дисплей информационно-развлекательной системы
9Приборный щиток
10Информационно-развлекательный блок
11Выключатель
12Электроника рулевой колонки
14Информационно-развлекательная система
15Регулировка рулевой колонки с гидроусилителем
16Обогрев руля

Панель предохранителей в пространстве для ног

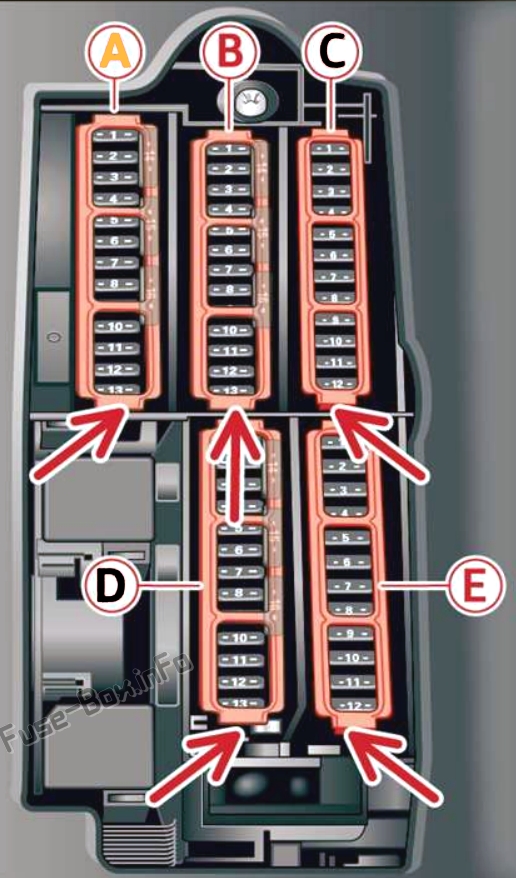

Автомобили с левым рулемПанель предохранителей в пространстве для ног

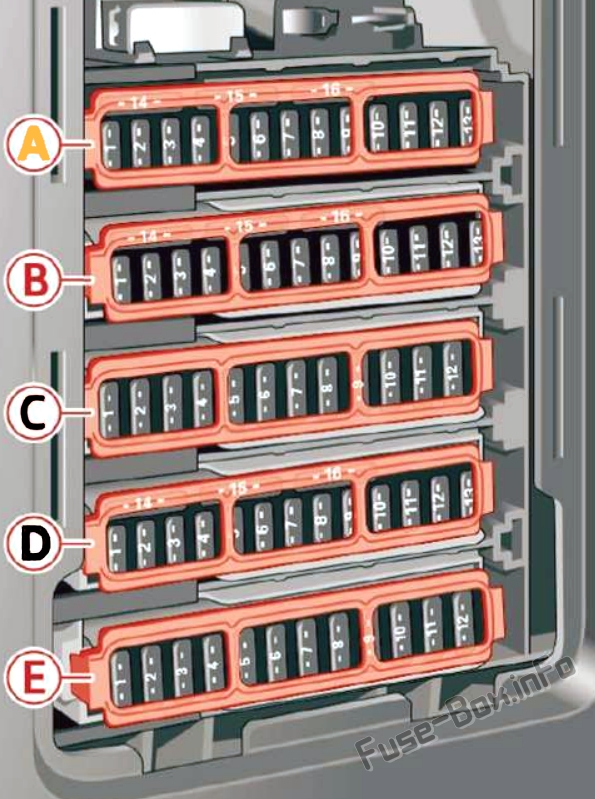

Автомобили с правым рулемПанель предохранителей в пространстве для ног

Назначение предохранителей в пространстве для ног водителя/переднего пассажира (2018-2020 гг.)
№Описание
Панель предохранителей A (коричневая)
A22018: ДМРВ, регулировка фаз газораспределения, насос охладителя наддувочного воздуха;
2019-2020: Компоненты двигателя
A32018: Выхлопные двери, форсунки, патрубок радиатора;
2019: Форсунки, подогрев картера;
2020: Выхлопные люки, форсунки, патрубок радиатора, подогрев картера.
A42018: Вакуумный насос, насос горячей воды, датчик твердых частиц, датчик биодизеля;
2019-2020: Вакуумный насос, насос горячей воды, датчик твердых частиц, датчик биодизеля, выхлопные двери, датчик радиатора, компоненты двигателя.
A5Датчик стоп-сигнала
A6Клапаны двигателя, регулировка распредвала
A72018: Лямбда-зонд с подогревом, ДМРВ;
2019: Датчики кислорода с подогревом;
2020: Датчики кислорода с подогревом, ДМРВ, водяной насос
A82018: Водяной насос, насос высокого давления, клапан регулятора высокого давления;
2019: Водяной насос;
2020: Водяной насос, насос высокого давления, клапан регулятора высокого давления, датчик массового расхода воздуха, компоненты двигателя.
A9Насос горячей воды
A10Датчик давления масла, датчик температуры масла
A11датчик положения педали сцепления
A122018-2019: Клапана двигателя;
2020: Клапаны двигателя, подушка двигателя
A13Вентилятор радиатора
A142018-2019: Топливные форсунки;
2020: Модуль управления двигателем
A152018: Катушки зажигания;
2019-2020: Катушки зажигания, подогрев лямбда-зондов
A16Топливный насос
Панель предохранителей B (красная)
B1Противоугонная система
B2Модуль управления двигателем
B3Поясничная поддержка
B4Селекторный механизм автоматической коробки передач
B5Horn
B6Электромеханический стояночный тормоз
B7Модуль управления шлюзом
B8Подсветка потолка салона
B92018: Не используется;
2019-2020: Система экстренного вызова
B10Модуль управления подушками безопасности
B11Электронный контроль стабилизации (ESC)
B12Диагностический разъем, датчик света/дождя
B13Система климат-контроля
B14Блок управления правой передней дверью
B152018-2019: Компрессор кондиционера;
2020: Компрессор кондиционера, обогрев левой шеи.
B162018-2019: Не используется;
2020: Тормозная система
Панель предохранителей C (черная)
C1Обогрев передних сидений
C2Дворники
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Блок управления левой передней дверью
C6Розетки
C72018-2019: Блок управления задней правой дверью;
2020: Модуль управления правой задней дверью, правый задний стеклоподъемник
C8Полный привод
C9Электроника правой фары
C10Система омывателя ветрового стекла/омывателя фар
C11Блок управления левой задней дверью
C122018-2019: Не используется;
2020: Стояночный обогреватель
Панель предохранителей D (черная)
D1Вентиляция сидений, зеркало заднего вида, система климат-контроля, органы управления задней системой климат-контроля, обогреватель ветрового стекла, диагностика шлюза
D22018-2019: Шлюз, система климат-контроля;
2020: Диагностика шлюза, модуль управления бортовой сетью
D32018: Настройка звука актуатора/выхлопа;
2019: Не используется;
2020: Настройка звука привода/выхлопа
D4датчик положения педали сцепления
D52018-2019: Запуск двигателя;
2020: Запуск двигателя, аварийное отключение
D72018-2019: Задний USB-порт для зарядки;
2020: Задний USB-порт для зарядки, активная педаль акселератора
D82018: HomeLink;
2019-2020: Доводчик гаражных ворот, электромеханическая активная стабилизация крена
D9Адаптивный круиз-контроль
D102018: Не используется;
2019-2020: Внешний звук, педальный модуль
D11Видеокамера
D12Правая фара
D13Левая фара
D142018: Стеклоочиститель заднего стекла;
2019-2020: Клапан охлаждения трансмиссионной жидкости
D162018: Не используется;
2019-2020: Подготовка развлекательной системы для пассажиров задних сидений
Панель предохранителей E (красная)
E1Катушки зажигания
E22018: Не используется;
2019: Клапаны двигателя;
2020: Муфта компрессора, система CNG, клапаны двигателя
E52018: Подвеска двигателя;
2019-2020: Не используется
E6Автоматическая коробка передач
E7Приборная доска
E8Система климат-контроля (вентилятор)
E10Динамическое рулевое управление
E112018-2019: Запуск двигателя;
2020: Запуск двигателя, терморегулирование
E122018-2019: Не используется;
2020: Масляный насос

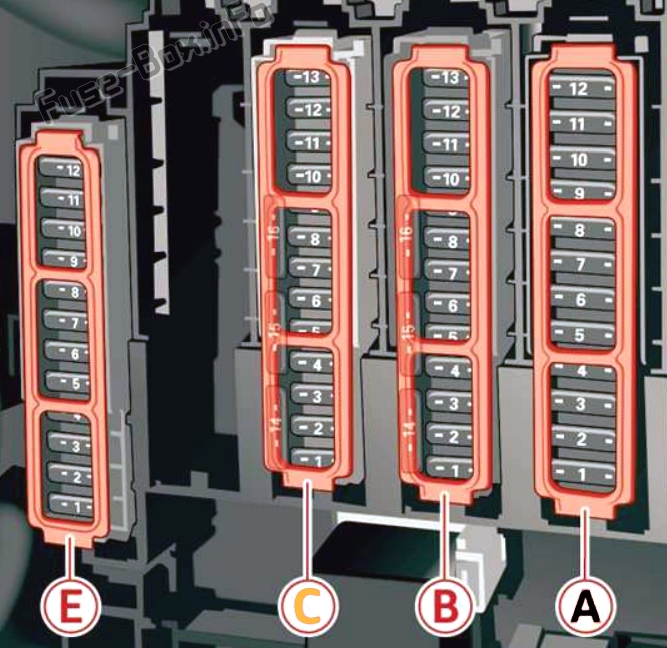

Блок предохранителей в багажном отделении

Блок предохранителей в багажном отделении

Назначение предохранителей в багажнике (2018-2020 гг.)
№Описание
Панель предохранителей A (черная)
A12018-2019: Не используется;
2020: Термический менеджмент
A2Обогреватель ветрового стекла
A3Обогреватель ветрового стекла
A5Пневматическая подвеска/управление подвеской
A6Автоматическая коробка передач
A7Обогрев заднего стекла
A8Обогрев заднего сиденья
A9Левые задние фонари
A10Левый натяжитель ремня безопасности
A11Центральный замок
A12Крышка багажника с электроприводом
Панель предохранителей B (красная)
Не назначен
B22018-2019: Не используется;
2020: Высоковольтная батарея
B32018-2019: Не используется;
2020: Водяной насос высоковольтной батареи
B42018-2019: Не используется;
2020: Электродвигатель
B82018-2019: Не используется;
2020: Компрессор кондиционера
B102018-2019: Не используется;
2020: Высоковольтная батарея
B112018-2019: Не используется;
2020: Зарядное устройство
Панель предохранителей C (коричневая)
C2телефон
C3Поясничная поддержка
C4Ауди боковой ассистент
C52018: Не используется;
2019-2020: Подготовка развлекательной системы для пассажиров задних сидений
C72018: Не используется;
2019-2020: Открытие/запуск автомобиля (NFC)
C82018-2019: Умный модуль (бак);
2020: Радиоприемник автономного отопителя, умный модуль (топливный бак)
C9Подстаканник с подогревом
C102018-2019: Не используется;
2020: ТВ-тюнер
C112018: аккумулятор 12 Вольт;
2019-2020: Модуль управления вспомогательной батареей
C12HomeLink / Устройство для открывания гаражных ворот
C13Камера заднего вида, периферийные камеры
C14Правые задние фонари
C16Натяжитель правого ремня безопасности
Панель предохранителей E (красная)
E2Звуковой усилитель
E32018: подогрев AdBlue;
2019: Не используется;
2020: подогрев AdBlue
E5Тягово-сцепное устройство (правый свет)
E7Сцепка для прицепа
E8Тягово-сцепное устройство (левый фонарь)
E9Тягово-сцепное устройство (розетка)
E10Спортивный дифференциал
E112018: подогрев AdBlue;
2019: Не используется;
2020: подогрев AdBlue
