Предохранители и реле Audi Q5 (FY, 2021-2022)

Схемы относятся к указанным годам и вариантам Audi Q5 (FY, 2021-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Расположение предохранителей Audi Q5 2021, 2022

Расположение предохранителей Audi Q5 2021, 2022

Расположение блока предохранителей

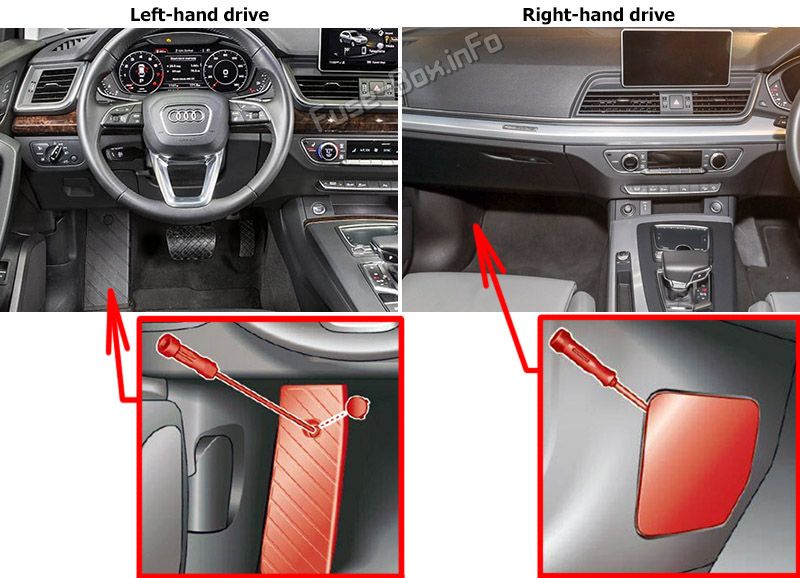

пространство для ног водителя/переднего пассажира

Предохранители расположены в пространстве для ног под упором для ног (автомобили с левосторонним управлением) или за крышкой (автомобили с правосторонним управлением).пространство для ног водителя/переднего пассажира

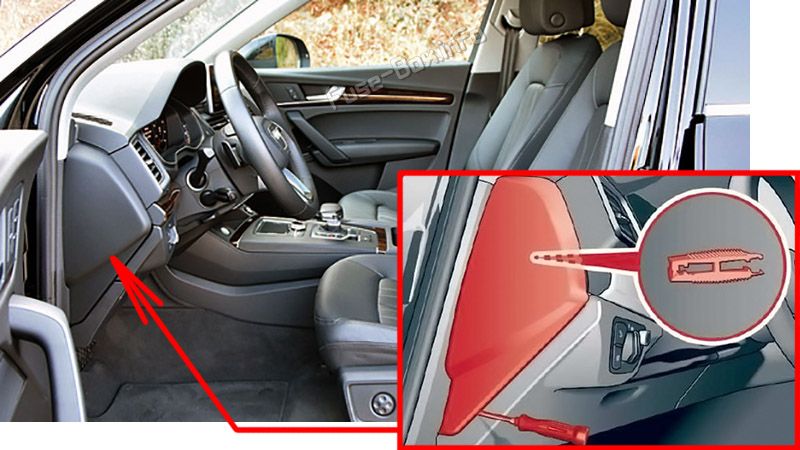

Сторона водителя в кабине

Дополнительные предохранители расположены в передней части кабины (со стороны водителя).Сторона водителя в кабине

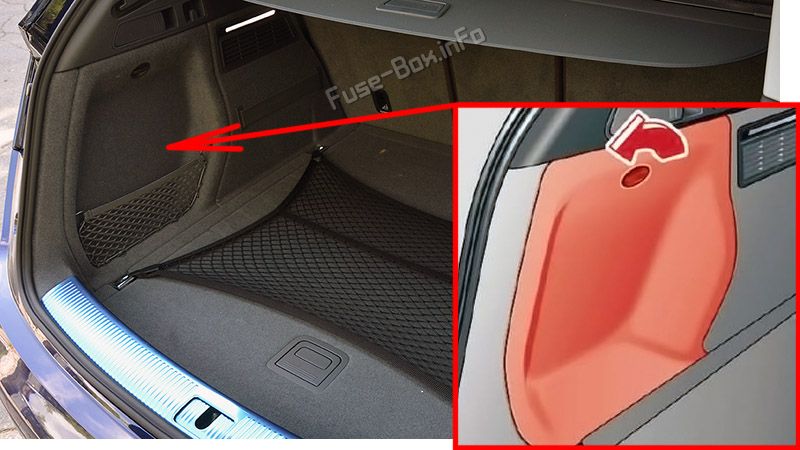

Багажное отделение

Предохранители расположены под левой крышкой в ​​багажном отделении.Багажное отделение

Схемы блока предохранителей

пространство для ног водителя/переднего пассажира

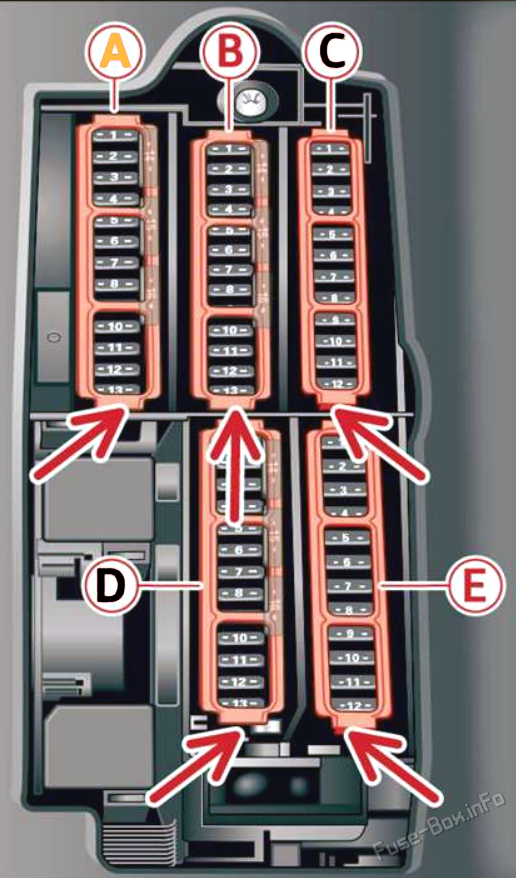

Автомобили с левым рулемпространство для ног водителя/переднего пассажира

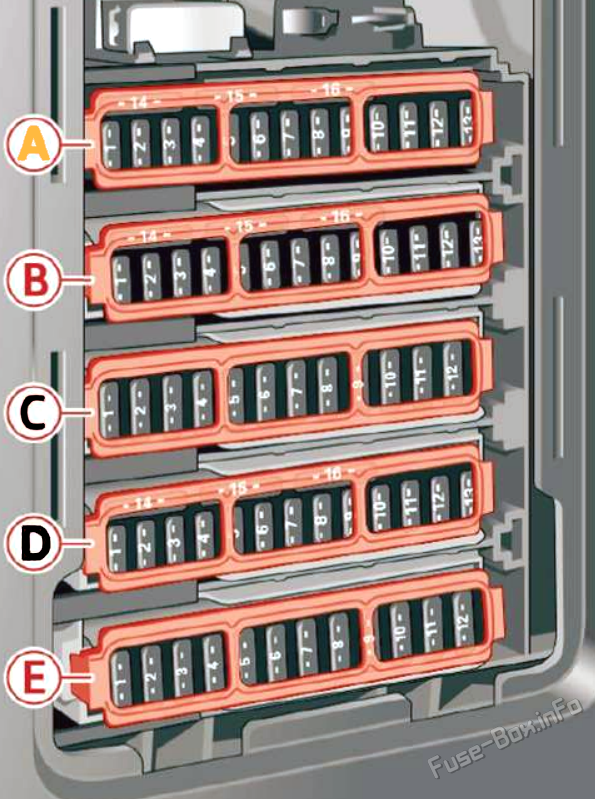

Автомобили с правым рулемпространство для ног водителя/переднего пассажира

Назначение предохранителей в пространстве для ног передних пассажиров
№Оборудование
A1Обогрев каталитического нейтрализатора
A2Компоненты двигателя
A3Выхлопные двери, топливные форсунки, патрубок радиатора, подогрев картера
A4Вакуумный насос, насос горячей воды, датчик NOx, датчик твердых частиц, датчик биодизеля, выхлопные двери
A5Датчик стоп-сигнала
A6Клапаны двигателя, регулировка распредвала
A7Датчики кислорода с подогревом, датчик массового расхода воздуха, водяной насос
A8Водяной насос, насос высокого давления, клапан регулятора высокого давления, температурный клапан, подвеска двигателя
A9Насос горячей воды, реле двигателя, генератор трансмиссии 48 В, водяной насос 48 В
A10Датчик давления масла, датчик температуры масла
A11Датчик положения сцепления, генератор трансмиссии 48 В, водяной насос, генератор трансмиссии 12 В
A12Клапаны двигателя, опора двигателя
A13Охлаждение двигателя
A14Топливные форсунки, модуль управления двигателем
A15Катушки зажигания, датчики кислорода с подогревом
A16Топливный насос
B1Противоугонная система
B2Модуль управления системой привода
B3Электроника переднего левого сиденья, поясничная опора, массажное сиденье
B4Рычаг селектора автоматической коробки передач
B5Horn
B6Стояночный тормоз
B7Диагностический интерфейс
B8Модуль управления электроникой крыши
B9Модуль экстренного вызова
B10Модуль управления подушками безопасности
B11Электронная система стабилизации (ESC), антиблокировочная тормозная система (ABS)
B12Диагностический разъем, датчик света/дождя
B13Система климат-контроля
B14Блок управления правой передней дверью
B15Компрессор системы климат-контроля
B16Ресивер тормозной системы
C1Обогрев передних сидений
C2Дворники
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Блок управления левой передней дверью
C6Розетки
C7Блок управления правой задней дверью, правый задний стеклоподъемник
C8Модуль управления полным приводом
C9Электроника правой фары
C10Модуль управления системой омывателя ветрового стекла/омывателя фар
C11Модуль управления левой задней дверью, левый задний электростеклоподъемник
C12Автономный обогреватель
D1Электроника передних сидений, вентиляция сидений, зеркало заднего вида, панель управления задней системой климат-контроля, обогрев лобового стекла, диагностический разъем
D2Диагностический интерфейс, модуль управления бортовой сетью
D3Генератор звука
D4Датчик положения сцепления
D5Запуск двигателя, аварийное отключение
D62021: Диагностический разъем, антенна дорожной информации (TMC)
2022: Диагностическое соединение
D7USB-соединение
D8Устройство для открывания гаражных ворот
D9Адаптивный круиз-контроль Audi, регулировка дистанции
D10Внешний звук, активная педаль акселератора
D11Передняя камера
D12Правая фара
D13Левая фара
D14Охлаждение трансмиссионной жидкости
D15Система сигнализации и громкой связи
E1Катушки зажигания
E2Компрессор системы климат-контроля
E5Левая фара
E6Автоматическая коробка передач
E7Приборная доска
E8Вентилятор системы климат-контроля
E9Правая фара
E10Динамическое рулевое управление
E11Запуск двигателя, управление температурой
E12Масляный насос

Сторона водителя в кабине

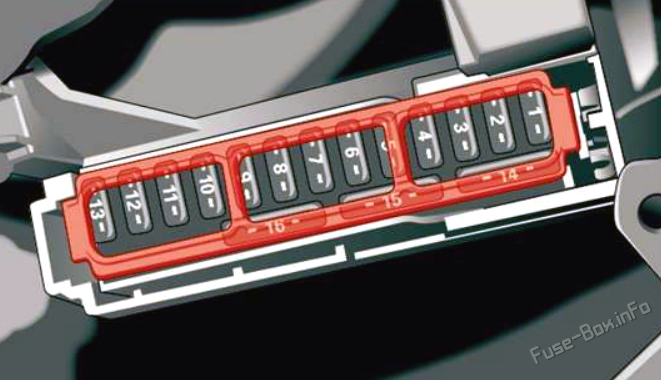

Сторона водителя в кабине

Назначение предохранителей в кабине водителя со стороны водителя
№Оборудование
4Проекционный дисплей
5Музыкальный интерфейс Audi, вход USB
6Передняя панель управления системой климат-контроля
7Блокировка рулевой колонки
8Центральный дисплей
9Приборный щиток
10Контроль громкости
11Выключатель света, модуль переключателя
12Электроника рулевой колонки
14Информационно-развлекательная система
15Регулировка рулевой колонки
16Электроника рулевой колонки, подогрев рулевого колеса

Багажное отделение

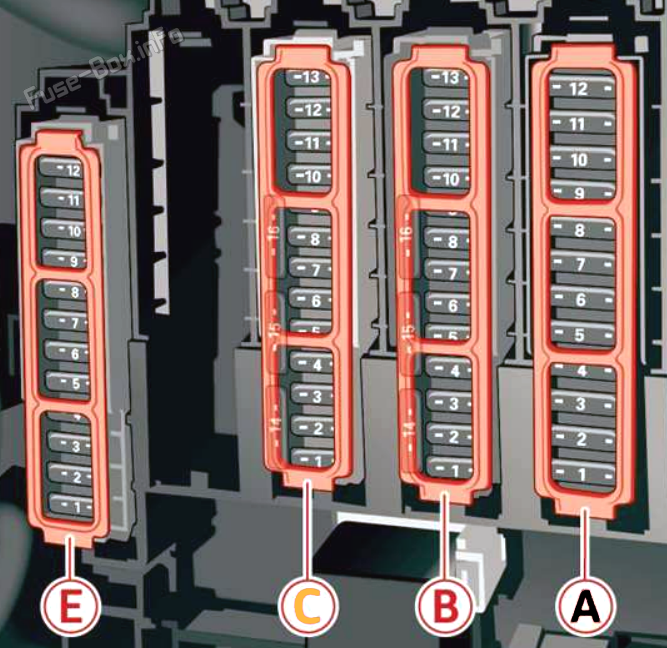

Багажное отделение

Назначение предохранителей в багажнике
№Оборудование
A1Терморегулирование, насосы охлаждающей жидкости
A2Обогреватель ветрового стекла
A3Обогреватель ветрового стекла
A5Пневматическая подвеска / управление подвеской
A6Автоматическая коробка передач
A7Обогрев заднего стекла
A8Обогрев заднего сиденья
A9Левые задние фонари
A102021: Модуль управления подушками безопасности
2022: Подушка безопасности, модуль управления натяжителем ремня безопасности со стороны водителя
A11Замок крышки багажника, замок лючка бензобака, блок управления системой комфорта
A12Крышка багажного отделения
No.Оборудование
B22021: Высоковольтная батарея
2022: Высоковольтная батарея, сервисный выключатель
B3Водяной насос высоковольтного аккумулятора
B4Система электропривода, силовая электроника
B6Электрический компрессор
B8Компрессор системы климат-контроля
B9Контроль температуры
B10Высоковольтная батарея
B11Зарядное устройство высокого напряжения
C1Внешняя антенна
C2Телефонная будка Ауди
C3Электроника правого переднего сиденья, поясничная опора, массажное сиденье
C4Боковая помощь
C6Система контроля давления в шинах
C7Модуль управления удобным доступом и авторизацией запуска
C8Дополнительный нагрев, баковый модуль
C9Подстаканник с подогревом
C10ТВ-тюнер, модуль обмена данными и управления телематикой
C11Модуль управления вспомогательной батареей
C12Устройство для открывания гаражных ворот
C13Камера заднего вида, периферийные камеры
C14Правые задние фонари
C162021: Модуль управления подушками безопасности
2022: Подушка безопасности, модуль управления преднатяжителем ремня безопасности переднего пассажира
E3Обработка выхлопа
E5Правый фонарь прицепа
E7Сцепка для прицепа
E8Левый фонарь прицепа
E9Розетка для прицепа
E10Модуль управления полным приводом, спортивный дифференциал
E11Обработка выхлопа
