Предохранители и реле Audi Q7 (4L, 2007-2015)
Схемы относятся к указанным годам и вариантам Audi Q7 (4L, 2007-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Схема предохранителей Audi Q7 2007-2015
Оглавление
Главные предохранители
Главные предохранители

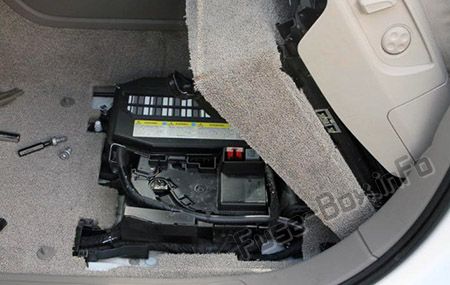

Расположение блока предохранителей
Он находится под водительским сиденьем, на аккумуляторе.

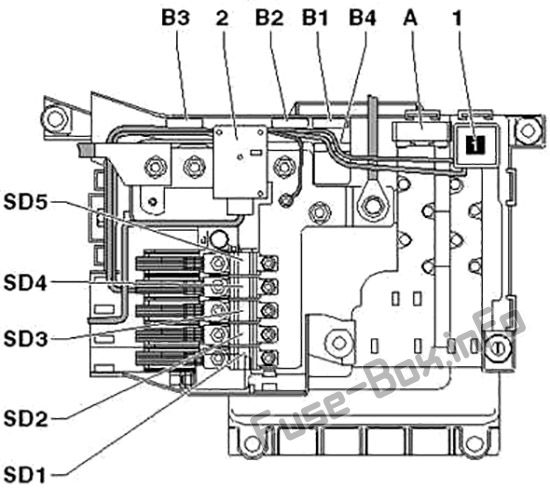

Схема блока предохранителей
| № | A | Функция/компонент |
|---|---|---|
| 1 | - | Реле: Реле питания клеммы 15 -J329- |
| 2 | - | Пиропатрон отключения аккумуляторной батареи -N253- |
| A | 40 | Предохранитель самовыравнивающейся подвески -S110- |
| B1 | 30 | С июня 2010 г.: Предохранитель 1 (30) -S204- |
| B2 | 5 | С июня 2008 г.: Предохранитель системы определения местоположения автомобиля -S347-. |
| B3 | - | Не используется |
| B4 | 30 | С июня 2010 г.: Предохранитель 2 (30) -S205- |
| SD1 | 150 | Предохранитель 1 в блоке предохранителей D -SD1- |
| SD2 | 125 | До мая 2006 г.: Предохранитель 2 в блоке предохранителей D -SD2- |
| SD2 | 150 | С июня 2006 г.: Предохранитель 2 в блоке предохранителей D -SD2- |
| SD3 | 50 | Предохранитель 3 в блоке предохранителей D -SD3- |
| SD4 | 60 | Предохранитель 4 в блоке предохранителей D -SD4- |
| SD5 | 125 | Предохранитель 5 в блоке предохранителей D -SD5- |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

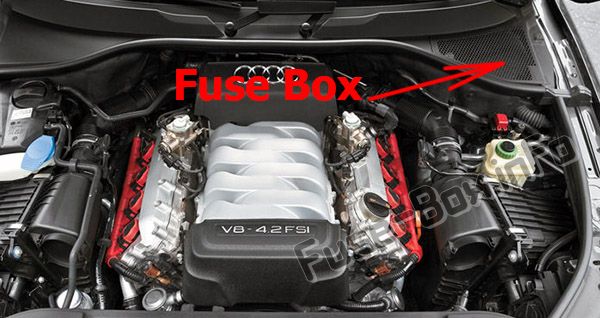

Расположение блока предохранителей

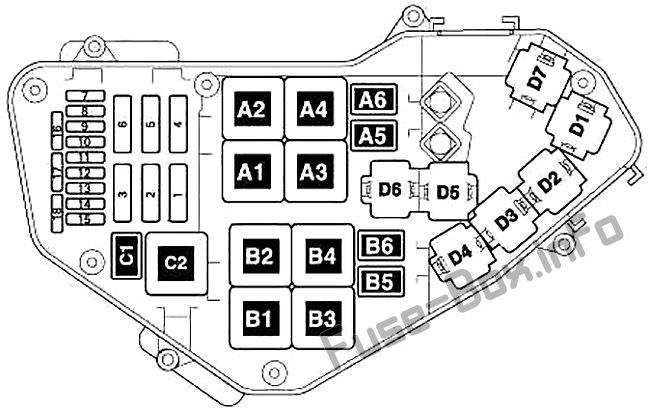

Схема блока предохранителей (бензиновый двигатель)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 40/60 | Вентилятор радиатора -V7- |
| 2 | 50 | Электродвигатель насоса вторичного воздуха -V101- |
| 3 | - | Не используется |
| 4 | 40/60 | Вентилятор радиатора 2 -V177- |
| 5 | 50 | Электродвигатель насоса вторичного воздуха 2 -V189- |
| 6 | - | Не используется |
| 7 | 30/20 | Катушки зажигания |
| 8 | 5 | Блок управления вентилятором радиатора -J293- Блок управления 2 вентилятора радиатора -J671- |
| 9 | 15 | Блок управления двигателем -J623- Форсунки |
| 10 | 10 | Датчик высокого давления -G65- Циркуляционный насос охлаждающей жидкости -V50- Регулируемый термостат системы охлаждения двигателя -F265- Реле постоянной циркуляции охлаждающей жидкости -J151- Клапан 1 управления распределительным валом -N205- Клапан 2 регулировки фаз газораспределения -N208- Клапан заслонки впускного коллектора -N316- Клапан 1 регулировки фаз газораспределения -N318- Клапан 2 регулировки фаз газораспределения выпускных клапанов -N319- Клапан 2 заслонки впускного коллектора -N403- Насос охлаждения наддувочного воздуха -V188- |
| 11 | 5 | Блок управления двигателем -J623- Расходомер воздуха -G70- |
| 12 | 5 | Нагревательный элемент системы вентиляции картера -N79- |
| 13 | 15 | Расходомер воздуха -G70- Расходомер воздуха 2 -G246- Электромагнитный клапан 1 угольного фильтра -N80- Клапан подачи вторичного воздуха -N112- Клапан дозирования топлива -N290- Клапан заслонки впускного коллектора -N316- Клапан подачи вторичного воздуха 2 -N320- Клапан 2 дозирования топлива -N402- Клапан регулировки давления масла -N428- Продолжительный насос циркуляции охлаждающей жидкости -V51- Диагностический насос топливной системы -V144- Запорный клапан системы вентиляции картера -N548- |
| 14 | 15 | Лямбда-зонд -G39- Лямбда-зонд 2 -G108- |
| 15 | 15 | Лямбда-зонд после катализатора -G130- Лямбда-зонд 2 после катализатора -G131- |
| 16 | 30 | Блок управления топливного насоса -J538- |
| 17 | 5 | Блок управления двигателем -J623- |
| 18 | 15 | Вакуумный насос тормозов -V192- |
| Реле | ||
| A1 | Реле стартера -J53- (до июня 2009 г.) Реле питания компонентов двигателя -J757- (с июня 2009 г.) | |
| A2 | Реле 2 стартера -J695- (до июня 2009 г.) Реле электропитания Motronic -J271- (с июня 2009 г.) | |
| A3 | Реле питания компонентов двигателя -J757- (до июня 2009 г.) | |
| A4 | Реле насоса вторичного воздуха -J299- (только код двигателя BAR) (только код двигателя CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE) | |
| A5 | Реле усилителя тормозов -J569- (до июня 2009 г.) Реле стартера -J53- (с июня 2009 г.) | |
| A6 | Реле непрерывной циркуляции охлаждающей жидкости -J151- (до июня 2009 г.) Реле 2 стартера -J695- (с июня 2009 г.) | |
| B1 | Не используется | |
| B2 | Не используется | |
| B3 | Реле топливного насоса -J17- (до июня 2009 г.) | |
| B4 | Не используется | |
| B5 | Реле насоса охлаждения топлива -J445- (до июня 2009 г.) | |
| B6 | Не используется | |
| C1 | Реле циркуляционного насоса -J160- (только код двигателя BAR) Реле усилителя тормозов -J569- (только коды двигателей BHK, BHL) Реле дополнительного насоса охлаждающей жидкости -J496- (только коды двигателей CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE) | |
| C2 | Реле электропитания Motronic -J271- (до июня 2009 г.) |
Схема блока предохранителей (дизельный двигатель)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 60 | Блок управления вентилятором радиатора -J293- Вентилятор радиатора -V7- |
| 2 | 80 | Блок управления автоматического периода накаливания -J179- |
| 3 | 40 | Нагревательный элемент дополнительного воздушного отопителя -Z35- (400 Вт) |
| 4 | 40/60 | Блок управления 2 вентилятора радиатора -J671- Вентилятор радиатора 2 -V177- |
| 5 | 60/80 | Блок управления 2 периода накаливания -J703- Реле 3-й степени нагрева -J959- |
| 6 | 60/80 | Нагревательный элемент дополнительного воздушного отопителя -Z35- (2 x 400 Вт) |
| 7 | 15 | Регулируемый термостат системы охлаждения двигателя -F265- Блок управления автоматического периода накаливания -J179- Модуль дроссельной заслонки -J338- Реле малой тепловой мощности -J359- Реле высокой тепловой мощности -J360- Блок управления турбонагнетателя 1 -J724- Блок управления турбокомпрессора 2 -J725- Блок управления байпаса охладителя наддувочного воздуха -J865- Клапан рециркуляции ОГ -N18- Переключающий клапан охладителя системы рециркуляции ОГ -N345- Переключающий клапан 2 охладителя системы рециркуляции ОГ -N381- Электромагнитный клапан электрогидравлической опоры двигателя -N398- Клапан регулировки давления масла -N428- Клапан охлаждающей жидкости головки блока цилиндров -N489- Электродвигатель заслонки впускного коллектора -V157- Электродвигатель заслонки 2 впускного коллектора -V275- |
| 8 | 5 | Блок управления вентилятором радиатора -J293- Блок управления 2 вентилятора радиатора -J671- |
| 9 | 15 | Блок управления двигателем -J623- Блок управления двигателем 2 -J624- |
| 10 | 10 | Клапан регулировки давления топлива -N276- Клапан дозирования топлива -N290- Клапан 2 дозирования топлива -N402- Клапан 2 регулировки давления топлива -N484- |
| 11 | 10/15 | Лямбда-зонд -G39- Лямбда-зонд 2 -G108- Нагреватель лямбда-зонда -Z19- Нагреватель лямбда-зонда 2 -Z28- |
| 12 | 5/10 | Реле насоса охлаждения топлива -J445- Блок управления датчика NOx -J583- Блок управления датчика NOx 2 -J881- Насос охлаждения топлива -V166- Насос охладителя системы рециркуляции ОГ -V400-) Датчик частиц -G784- |
| 13 | 10/15 | Датчик высокого давления -G65- Реле постоянной циркуляции охлаждающей жидкости -J151- Реле насоса охлаждения топлива -J445- Блок управления 2 периода накаливания -J703- Переключающий клапан 2 охладителя системы рециркуляции ОГ -N381- Циркуляционный насос охлаждающей жидкости -V50- Продолжительный насос циркуляции охлаждающей жидкости -V51- Насос охлаждения топлива -V166- Электродвигатель заслонки 2 впускного коллектора -V275- Насос охладителя системы рециркуляции ОГ -V400- |
| 14 | 5 | Расходомер воздуха -G70- Расходомер воздуха 2 -G246- |
| 15 | 5 | Блок управления двигателем -J623- Блок управления двигателем 2 -J624- |
| 16 | 20/25 | Насос наддува топливной системы -G6- Блок управления топливного насоса -J538- |
| 17 | 10.05.20 | Топливный насос -G23- Датчик давления системы дозирования восстановителя -G686- Насос восстановителя -V437- Нагреватель насоса восстановителя -Z103- Блок управления двигателем -J623- Блок управления двигателем 2 -J624- |
| 18 | Нагревательный элемент системы вентиляции картера -N79- Нагревательный элемент 2 системы вентиляции картера -N483- Реле дополнительного топливного насоса -J832- Дополнительный топливный насос -V393- Датчик давления системы дозирования восстановителя -G686- Насос восстановителя -V437- Нагреватель насоса восстановителя -Z103- | |
| Реле | ||
| A1 | Блок управления автоматического периода накаливания -J179- | |
| A2 | до июня 2009 г.; V12: Реле стартера -J53- С июня 2009 г.: Реле питания клеммы 30 -J317- | |
| A3 | CCGA, CCFA, CCFC, V12: Блок управления 2 периода накаливания -J703- | |
| A4 | до июня 2009 г.; V12: реле стартера 2 -J695- С июня 2009 г.; CCMA, CATA: Реле дополнительного топливного насоса -J832- | |
| A5 | До июня 2009 г.: не используется. С июня 2009 г.: Реле стартера -J53- | |
| A6 | До июня 2009 г.: Реле дополнительного топливного насоса -J832- С июня 2009 г.: Реле 2 стартера -J695- | |
| B1 | CCMA, CATA, CLZB, CNRB: Реле малой тепловой мощности -J359- | |
| B2 | Не используется | |
| B3 | До июня 2009 г.: Реле топливного насоса -J17- С июня 2009 г.; CLZB, CNRB: Реле 3-й степени нагрева -J959- | |
| B4 | CCMA, CATA, CLZB, CNRB: Реле высокой тепловой мощности -J360- | |
| B5 | до июня 2009 г.; V12: Реле насоса охлаждения топлива -J445- С июня 2009 г.; CCFA: Реле топливного насоса дополнительного отопителя -J749- | |
| B6 | CCGA, V12: Реле дополнительного насоса охлаждающей жидкости -J496- | |
| C1 | до июня 2009 г.; V12: Реле топливного насоса дополнительного отопителя -J749- С июня 2009 г.; CCMA, CATA, CCFA: Реле насоса охлаждения топлива -J445 | |
| C2 | до июня 2009 г.; V12: Реле питания клеммы 30 -J317- С июня 2009 г.; CCFA: Реле топливного насоса -J17- |
Блок предохранителей в салоне №1 (слева)
Блок предохранителей в салоне №1 (слева)

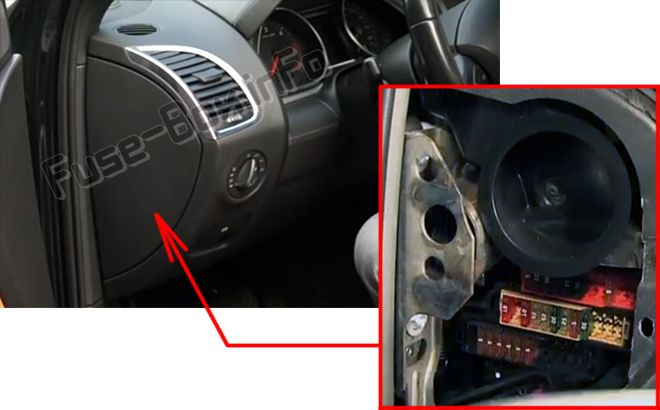

Расположение блока предохранителей
Он расположен с левой стороны панели приборов, за крышкой.

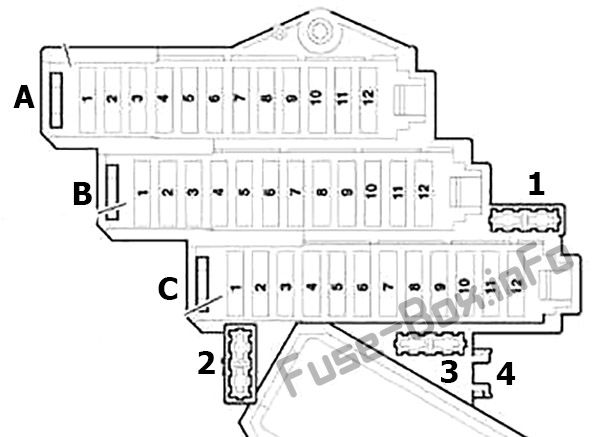

Схема блока предохранителей
| № | A | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | 10 | С июня 2009 г.: Главный предохранитель дополнительного оборудования -S245- |
| 3 | - | Не используется |
| 4 | - | Не используется |
| A1 | 5 | До июня 2010 г.: не используется. С июня 2010 г.: Стабилизатор напряжения -J532- |
| A2 | 5 | До июня 2010 г.: не используется. С июня 2010 г.: Реле автоматического затемнения внутреннего зеркала заднего вида -J910- |
| A3 | 7.5 | До июня 2010 г.: не используется. С июня 2010 г.: Блок управления электронной информационной системы 1 -J794- |
| A4 | 5 | До мая 2010 г.: Блок управления контроля давления в шинах -J502- |
| A5 | 20 | Блок управления дополнительного отопителя -J364- |
| A6 | 10 | левый руль:Переключатель регулировки поясничной опоры сиденья водителя -E176- RHD: Переключатель регулировки поясничной опоры сиденья переднего пассажира -E177- |
| A7 | 35 | LHD: Блок управления двери водителя -J386- Электродвигатель стеклоподъемника со стороны водителя -V147- Блок управления задней левой двери -J388- Электродвигатель заднего левого стеклоподъемника -V26- RHD: Блок управления двери переднего пассажира -J387- Электродвигатель заднего правого стеклоподъемника -V27- Электродвигатель стеклоподъемника со стороны переднего пассажира -V148- |
| A8 | 15 | LHD: Блок управления двери водителя -J386- Блок управления задней левой двери -J388- (до мая 2008 г.) RHD: Блок управления двери переднего пассажира -J387- Блок управления задней правой двери -J389- |
| A9 | 5 | До мая 2008 г.: Блок управления энергопотреблением -J644- С июня 2010 г.: От блока управления контроля давления в шинах -J502- |
| A10 | 30 | левый руль: Блок управления авторизации входа и запуска -J518- Выключатель разрешения на въезд и пуск -E415- |
| A10 | 5 | RHD: Медиаплеер в положении 1 -R118- (до июня 2009 г.) Медиаплеер в положении 2 -R119- (до июня 2009 г.) CD-чейнджер -R41- (до мая 2010 г.) DVD-проигрыватель -R7- (до мая 2010 г.) Проигрыватель минидисков -R153- (до июня 2009 г.) Видеомагнитофон и DVD-проигрыватель -R129- (до июня 2009 г.) Подключение внешних аудиоисточников -R199- (до июня 2009 г.) |
| A11 | 10 | левый руль: Блок управления электроникой рулевой колонки -J527- Правый руль: Задний блок управления и индикации Climatronic -E265- Блок управления заднего приточного вентилятора -J391- |
| A12 | 5 | левый руль: Датчик охраны салона -G273- Звуковой сигнал -H12- Правый руль: Центральный блок управления системы комфорта -J393- |
| B1 | - | Не используется |
| B2 | - | Не используется |
| B3 | 15 | До июня 2009 г.: не используется. С июня 2009 г.: Блок управления вентиляцией переднего левого сиденья -J800- |
| B4 | 30 | Блок управления электродвигателя стеклоочистителя -J400- Электродвигатель стеклоочистителя -V- |
| B5 | 5 | Датчик света/дождя -G397- |
| B6 | 25 | Реле двухтонального звукового сигнала -J4- Высокочастотный звуковой сигнал -H2- Низкочастотный звуковой сигнал -H7- |
| B7 | 30 | ЛР: Блок управления бортовой сети -J519- |
| B7 | 25 | правый руль; с июня 2010 г.: розетка 12 В 3 -U19- Розетка 12 В 4 -U20- |
| B8 | 25 | ЛР: Блок управления бортовой сети -J519- RHD: прикуриватель -U1- |
| B9 | 25 | левый руль: Блок управления бортовой сети -J519- Правый руль: Розетка 12 В -U5- Розетка 2 12 В -U18- |
| B10 | 10 | LHD: Блок управления в комбинации приборов -J285- (до мая 2010 г.) Диагностический интерфейс шины данных -J533- Дисплей в комбинации приборов -Y24- (до мая 2010 г.) RHD: Блок управления климат-контроля -J255- Блок управления приточного вентилятора -J126- |
| B11 | 30 | Реле омывателя фар -J39- |
| B12 | 10 | 16-контактный разъем -T16-, диагностический разъем |
| C1 | 10 | Левая фара |
| C2 | 5 | Блок управления адаптивного круиз-контроля -J428- Нагреватель датчика адаптивного круиз-контроля -Z47- |
| C3 | 5 | Прямой взгляд Япония блок индикации -J145- Кнопка блока индикации -E506- Реле запорного клапана охлаждающей жидкости -J541- Запорный клапан охлаждающей жидкости отопителя -N279- |
| C4 | 10 | Предупреждение о выходе из полосы движения Блок управления системы предупреждения о выходе из полосы движения -J759- Обогреватель ветрового стекла для предупреждения о выходе из полосы движения -Z67- |
| C5 | 5/10 | LHD: Блок управления сигнализацией -J616- Блок управления для специальных сигналов -E507- С ноября 2007 г.: подготовка к мультимедиа (9WM). RHD: с ноября 2007: Подготовка к мультимедиа (9WM) |
| C6 | 5 | LHD: Блок управления электроникой рулевой колонки -J527- Блок управления авторизации входа и запуска -J518- Выключатель света -E1- Центральный блок управления системы комфорта -J393- Блок управления детектора прицепа -J345- Блок управления системы контроля давления в шинах -J502- (7K6) (с июня 2008 г.) RHD: Подушка заднего левого сиденья с подогревом -Z10- Подогрев спинки заднего левого сиденья -Z11- Обогрев подушки многоместного заднего правого сиденья -Z12- Подогрев спинки заднего правого сиденья -Z13- |
| C7 | 5 | Датчик уровня и температуры масла -G266- |
| C8 | 5 | 16-контактный разъем -T16-, диагностический разъем |
| C9 | 5 | Внутреннее зеркало с автоматическим затемнением -Y7- |
| C10 | 5 | Блок управления воротами гаража -J530- Блок управления воротами гаража -E284- |
| C11 | 5 | Диагностический интерфейс шины данных -J533- |
| C12 | 5 | LHD: Регулятор корректора фар -E102- Исполнительный электродвигатель корректора левой фары -V48- Электродвигатель корректора правой фары -V49- RHD: Датчик качества воздуха -G238- Задний блок управления и индикации Climatronic -E265- Блок управления климат-контроля -J255- |
Блок предохранителей в салоне №2 (правый)
Блок предохранителей в салоне №2 (правый)

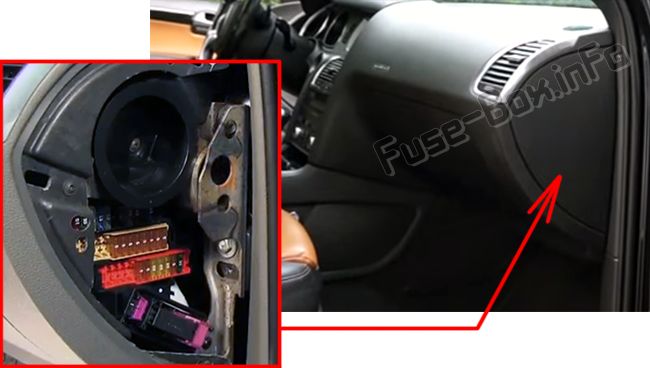

Расположение блока предохранителей
Он расположен с правой стороны панели приборов, за крышкой.

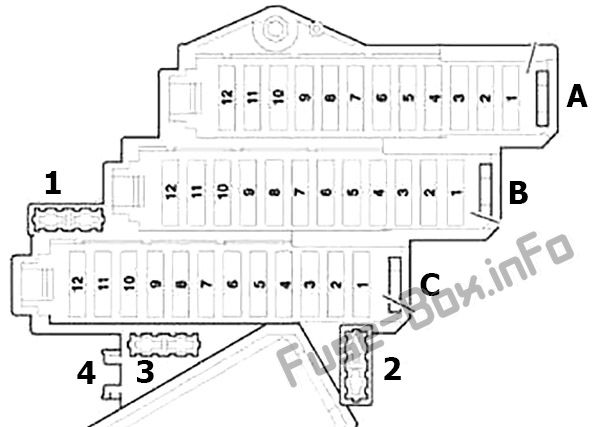

Схема блока предохранителей
| № | A | Функция/компонент |
|---|---|---|
| 1 | 5 | Предохранитель блока управления корпусного шума -S348- |
| 2 | 5 | С июня 2008 г.: предохранитель холодильника -S340- |
| 3 | - | Не используется |
| 4 | - | Не используется |
| A1 | 20 | Подушка заднего левого сиденья с подогревом -Z10- Подогрев спинки заднего левого сиденья -Z11- Обогрев подушки многоместного заднего правого сиденья -Z12- Подогрев спинки заднего правого сиденья -Z13- |
| A2 | 5/10 | До мая 2010 г.: Блок управления автоматической коробки передач -J217- С июня 2010 г.: Антенный усилитель для мобильного телефона -R86- Блок управления считывателя чип-карт -J676- Телефонный кронштейн -R126- |
| A3 | 30 | Подогрев подушки переднего левого сиденья -Z45- Подогрев подушки правого переднего сиденья -Z46- |
| A3 | 15 | правый руль; с июня 2009 г.: Блок управления вентиляцией переднего правого сиденья -J799- |
| A4 | 20 | Блок управления АБС -J104- |
| A5 | 15 | LHD: Блок управления двери переднего пассажира -J387- Блок управления задней правой двери -J389- (до мая 2008 г.) RHD: Блок управления двери водителя -J386- Блок управления задней левой двери -J388- |
| A6 | 25 | LHD: Розетка 12 В 3 -U19- Розетка 12 В 4 -U20- правый руль; до мая 2010 г.: Розетка 12 В 3 -U19- Розетка 12 В 4 -U20- правый руль; с июня 2010 г.: Блок управления бортовой сети -J519- (30A) |
| A7 | 10 | LHD: Переключатель регулировки поясничной опоры сиденья переднего пассажира -E177- RHD: Переключатель регулировки поясничной опоры сиденья водителя -E176- |
| A8 | 20 | Левосторонний: Прикуриватель -U1- |
| A8 | 25 | Правый руль: Блок управления бортовой сети -J519- |
| A9 | 25 | левый руль: Розетка 12 В -U5- Розетка 2 12 В -U18- Правый руль: Блок управления бортовой сети -J519- |
| A10 | 10 | LHD: Блок управления климат-контроля -J255- Блок управления приточного вентилятора -J126- RHD: До июня 2010 г.: Блок управления в комбинации приборов -J285- С июня 2010 г.: Диагностический интерфейс шины данных -J533- |
| A11 | 5 | До мая 2008 г.: Выключатель стоп-сигналов -F- Выключатель педали тормоза -F47- Блок управления АБС -J104- |
| A11 | 15 | С июня 2010 г.: холодильная камера -J698- |
| A12 | 15 | Блок управления 2 бортовой сети -J520- |
| B1 | 10 | Правая фара |
| B2 | 5 | Блок управления адаптивной подвески -J197- |
| B3 | 5 | Подготовка для мобильного телефона (9ZD) |
| B4 | 5 | Блок управления ассистента смены полосы движения -J769- Блок управления 2 ассистента смены полосы движения -J770- |
| B5 | 5 | Реле отключения стоп-сигналов -J508- Выключатель педали сцепления -F36- |
| B6 | 5/20 | Блок управления автоматической коробки передач -J217- |
| B7 | 5 | Блок управления АБС -J104- |
| B8 | 5 | Многофункциональный переключатель -F125- Выключатель типтроника -F189- Блок управления датчиков селектора -J587- |
| B9 | 5 | Блок управления парковочного ассистента -J446- Блок управления камеры верхнего обзора -J928- (LHD; с июня 2012 г.) |
| B10 | 5 | ЛР: Блок управления подушек безопасности -J234- Правый руль: Диагностический интерфейс шины данных -J533- |
| B11 | 5 | LHD: Выключатель обогрева заднего левого сиденья с регулятором -E128- Выключатель обогрева заднего правого сиденья с регулятором -E129- RHD: Блок управления электроникой рулевой колонки -J527- Блок управления авторизации входа и запуска -J518- Выключатель света -E1- Центральный блок управления системы комфорта -J393- Блок управления детектора прицепа -J345- |
| B12 | 5 | LHD: Датчик качества воздуха -G238- Задний блок управления и индикации Climatronic -E265- Блок управления климат-контроля -J255- RHD: Регулятор корректора фар -E102- Исполнительный электродвигатель корректора левой фары -V48- Электродвигатель корректора правой фары -V49- |
| C1 | 15 | До мая 2007 г.: Электродвигатель стеклоочистителя заднего стекла -V12- С июня 2008 г.: Холодильник -J698- |
| C1 | 10 | С июня 2010 г.: Блок управления в комбинации приборов -J285- |
| C2 | 5 | До июня 2010 г.: Нагревательный элемент форсунки левого стеклоомывателя -Z20- Нагревательный элемент правого форсунки омывателя -Z21- С июня 2010: Блок управления камеры заднего вида -J772- |
| C3 | 30 | До мая 2010 г.: Блок управления бортовой сети -J519- |
| C3 | 5 | С июня 2010 г.: DVD-плеер -R7- CD-чейнджер -R41- |
| C4 | 5 | С июня 2009 г.: Блок индикации блока управления переднего информационного дисплея и панели управления -J685- |
| C5 | 10.05.15 | До июня 2009 г.: Блок передатчика и приемника телефона -R36- До мая 2010 г.: Кронштейн для телефона -R126- Блок управления считывателя карт с чипом -J676 С июня 2010 г.: Блок управления автоматической коробки передач -J217- |
| C6 | 15 | До июня 2009 г.: Блок управления передним блоком индикации информации и управления -J523- Антенный усилитель -R24- |
| C6 | 7.5 | До июня 2009 г.: Блок управления передним блоком индикации информации и управления -J523- До мая 2010 г.: Блок управления электронной информационной системы 1 -J794- |
| C6 | 30 | С июня 2010 г.: Реле гидравлического насоса коробки передач -J510- (только для моделей с системой старт/стоп) Блок управления вспомогательного гидравлического насоса -J922- (только для а/м с системой старт/стоп) |
| C7 | 20 | Блок управления регулировки сдвижного люка -J245- |
| C8 | 20 | Блок управления заднего сдвижного люка -J392- |
| C9 | 20 | Блок управления жалюзи люка -J394- |
| C10 | 5 | Левый руль: Медиаплеер в положении 1 -R118- (до мая 2009 г.) Медиаплеер в положении 2 -R119- (до мая 2009 г.) DVD-проигрыватель -R7- (до мая 2010 г.) CD-чейнджер -R41- (до мая 2010 г.) Проигрыватель минидисков -R153- (до мая 2009 г.) Видеомагнитофон и DVD-проигрыватель -R129- (до мая 2009 г.) Подключение внешних аудиоисточников -R199- (с ноября 2006 г. по май 2009 г.) |
| C10 | 30 | Правый руль: Блок управления системой доступа и запуска двигателя -J518- Выключатель разрешения на въезд и пуск -E415- |
| C11 | 35 | LHD: Электродвигатель стеклоподъемника со стороны переднего пассажира -V148- Электродвигатель заднего правого стеклоподъемника -V27- RHD: Блок управления двери водителя -J386- Электродвигатель стеклоподъемника со стороны водителя -V147- Блок управления задней левой двери -J388- Электродвигатель заднего левого стеклоподъемника -V26- |
| C12 | 10 | LHD: Задний блок управления и индикации Climatronic -E265- Блок управления заднего приточного вентилятора -J391- RHD: Блок управления рулевой колонки -J527- |

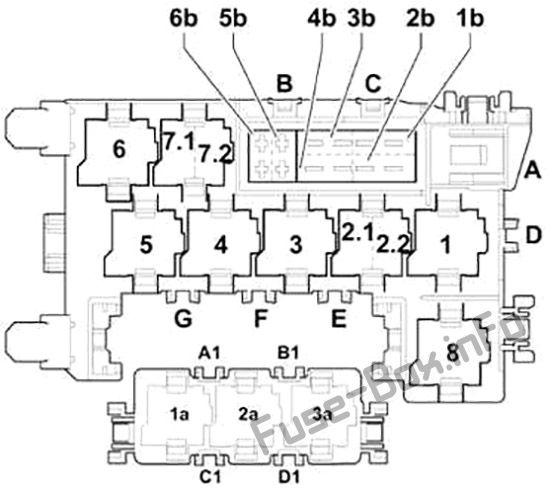

Блок реле и предохранителей в центральной панели приборов
Блок реле и предохранителей в центральной панели приборов
Модели с левосторонним управлением: в центре передней панели.
Модели с правым рулем: в пространстве для ног водителя.
| № | A | Функция/компонент |
|---|---|---|
| B | - | Не используется |
| C | 30 | Блок управления детектора прицепа -J345- (только США) Усилитель тормозов (только США) |
| D | 30 | Блок управления регулировки сиденья и регулировки рулевой колонки с функцией памяти -J136- Блок управления регулировки сиденья переднего пассажира с функцией памяти -J521- |
| E | - | Не используется |
| F | - | Не используется |
| G | - | Не используется |
| 1b | 40 | Вентилятор приточного воздуха -V2- |
| 2b | 40 | Блок управления АБС -J104- |
| 3b | 40 | Задний приточный вентилятор -V80- |
| 4b | 40 | Обогрев заднего стекла -Z1- |
| 5b | 15 | С июня 2007 г.: Электродвигатель стеклоочистителя заднего стекла -V12- |
| 6b | 5 | С июня 2007 г.: Нагревательный элемент форсунки левого омывателя -Z20- Нагревательный элемент правого форсунки омывателя -Z21- |
| A1 | - | Не используется |
| B1 | - | Не используется |
| C1 | - | Не используется |
| D1 | - | Не используется |
| Реле | ||
| 1 | Реле компрессора адаптивной подвески -J403- | |
| 2.1 | Реле питания клеммы 75x -J694- | |
| 2.2 | Реле двухтонального звукового сигнала -J4- | |
| 3 | Реле омывателя фар -J39- | |
| 4 | Реле отключения стоп-сигналов -J508- | |
| 5 | Не используется | |
| 6 | Реле обогрева заднего стекла -J9- | |
| 7.1 | V6 TDI/FSI, V8 MPI/FSI, V12 TDI: Продолжение реле циркуляции охлаждающей жидкости -J151- (V6 FSI с июня 2009 г.) | |
| 7.1 | С июня 2010 г.: Реле клапана отключения охлаждающей жидкости -J541- (только для а/м с 6-цилиндровым дизельным двигателем 2-го поколения) | |
| 7.2 | С июня 2010 г.: Реле автоматического затемнения внутреннего зеркала заднего вида -J910- (только модели с 8-ступенчатой автоматической коробкой передач) | |
| 8 | Реле гидравлического насоса коробки передач -J510- | |
| 1a | Не используется | |
| 2a | Не используется | |
| 3a | Не используется |
Блок предохранителей в багажнике
Блок предохранителей в багажнике
Блок предохранителей находится в правой части багажного отделения, за панелью.

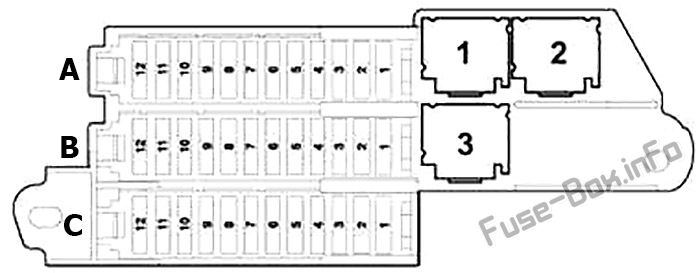

Схема блока предохранителей
| № | A | Функция/компонент |
|---|---|---|
| A1 | 15 | До мая 2010 г.: Блок управления сигнализацией -J616- С июня 2010 г.: Блок управления мультимедийной системы -J650- |
| A2 | 30 | Блок управления системы дозирования восстановителя -J880- |
| A3 | 5/15 | До мая 2010 г.: Блок управления адаптивной подвеской -J197- С июня 2012 г.: Выключатель лючка бака восстановителя -F502- |
| A4 | 5 | До мая 2010 г.: Блок управления камеры заднего вида -J772- Камера заднего вида -R189- |
| A5 | 5 | Блок управления парковочного ассистента -J446- |
| A6 | 15 | Центральный блок управления 2 систем комфорта -J773- |
| A7 | 15 | Центральный блок управления 2 систем комфорта -J773- |
| A8 | 5 | Приемник дистанционного управления автономным отопителем -R64- |
| A9 | 20 | Розетка 12 В 5 -U26- |
| A10 | 20 | Центральный блок управления системы комфорта -J393- |
| A11 | 15 | Антенный считыватель системы бесключевого доступа -J723- |
| A12 | 30 | Центральный блок управления системы комфорта -J393- |
| B1 | 15 | Блок управления сигнализацией -J616- |
| B2 | 5 | Блок управления для специальных сигналов -E507- |
| B3 | 15 | Реле отключения двусторонней радиосвязи -J84- Рация с двусторонней связью -R8- |
| B4 | 15 | Реле отключения двусторонней радиосвязи -J84- Рация с двусторонней связью -R8- |
| B5 | 5 | Радио -R- |
| B5 | 15 | С июня 2010 г.: Блок управления сигнализацией -J616- |
| B6 | 5 | До июня 2009 г.: ТВ-тюнер -R78- |
| B7 | 5 | До июня 2009 г.: Навигационная система с блоком управления дисководом компакт-дисков -J401- |
| B8 | 30 | До июня 2009 г.: Блок управления цифровой аудиосистемы -J525- |
| B9 | 5 | До июня 2009 г.: цифровое радио -R147- |
| B10 | 30 | До июня 2009 г.: Блок управления цифровой аудиосистемы 2 -J787- |
| B11 | 5 | До июня 2009 г.: Блок управления камеры заднего вида -J772- Камера заднего вида -R189- |
| B12 | - | Не используется |
| C1 | 5 | С июня 2009 г. по май 2010 г.: Радио -Р- |
| C1 | 7,5/30 | С июня 2010 г.: Блок управления цифровой аудиосистемы -J525- |
| C2 | 5 | С июня 2009 г.: ТВ-тюнер -R78- С июня 2011 г.: Цифровой ТВ-тюнер -R171- |
| C3 | 30 | С июня 2009 г.: Блок управления цифровой аудиосистемы -J525- |
| C4 | 30 | С июня 2009 г.: Блок управления 2 цифровой аудиосистемы -J787- |
| C5 | 15 | Развлечения на заднем сиденье (9WP, 9WK) (с ноября 2007 г. по май 2010 г.) Блок управления мультимедийной системы -J650- (до мая 2010 г.) Блок управления адаптивной подвеской -J197- (с июня 2010 г.) |
| C6 | 20 | Центральный блок управления системы комфорта -J393- |
| C7 | 30 | Блок управления задней двери -J605- Электродвигатель в блоке управления крышки багажника -V375- |
| C8 | 30 | Блок управления 2 крышки багажника -J756- Электродвигатель в блоке управления 2 крышки багажника -V376- |
| C9 | 15 | Блок управления детектора прицепа -J345- |
| C10 | 15/20 | Блок управления детектора прицепа -J345- |
| C11 | 15/20 | Блок управления детектора прицепа -J345- |
| C12 | 25/30 | Блок управления детектора прицепа -J345- Мотор с шаровой головкой навесного буксирного устройства -V317- |
| Реле | ||
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | С ноября 2007 г.: 6-контактный разъем -T6am- для системы развлечения пассажиров на задних сиденьях. |
Дополнительная информация: Audi Q7 (4L, 2007-2015)
Audi Q7 (4L) — первое поколение полноразмерного семиместного внедорожника класса люкс от AUDI. Он был разработан Сатоши Вада и был представлен в сентябре 2005 года на автосалоне во Франкфурте. Процесс продажи начался с 2006 года и продлился до 2015 года. Первое поколение Q7 было произведено на заводе Volkswagen в Братиславе, Словакия. Он был оснащен полным приводом (Quattro) и адаптивной пневматической подвеской. Большим преимуществом Audi Q7 было качество используемых материалов, четкий дизайн и богатое оснащение, которые позволили водителю и пассажирам путешествовать в очень комфортных условиях. В 2011 году автомобиль подвергся фейслифтингу, в результате которого изменился внешний вид (новый дизайн переднего и заднего бамперов и фонарей, новый дизайн алюминиевых дисков, доступны новые цвета кузова и т. д.), а также интерьер (новый дизайн сидений, обновленный мультимедийный интерфейс). , окружающее освещение). Q7 4L предлагал широкий выбор мощных бензиновых и дизельных двигателей. Интересным фактом было то, что Audi Q7 предлагался с чрезвычайно мощным двигателем V12 TDI — единственным двигателем V12, который когда-либо использовался в легковых автомобилях.
Q7 был доступен в стольких вариантах комплектации, что наличие конкретных предохранителей в блоках предохранителей может варьироваться в зависимости от того, насколько богато оснащен автомобиль.
