Предохранители и реле Audi Q7 (4M, 2016-2020)

Схемы относятся к указанным годам и вариантам Audi Q7 (4M, 2016-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Расположение предохранителей Audi Q7 2016-2020

Расположение предохранителей Audi Q7 2016-2020

Расположение блока предохранителей

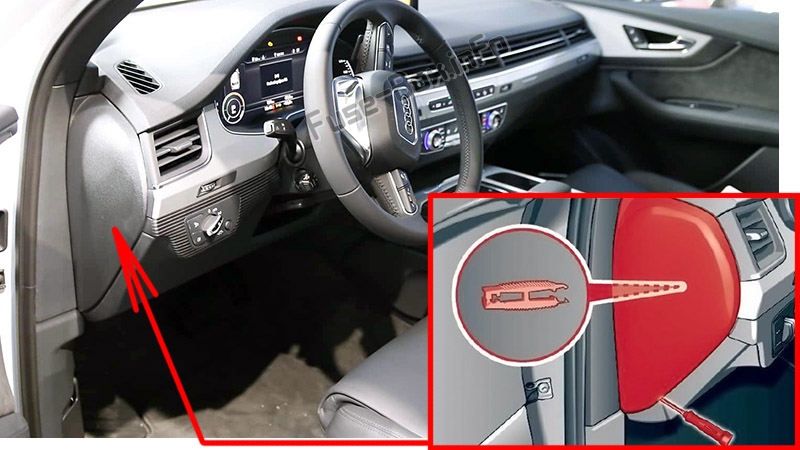

Пассажирский отсек

В салоне два блока предохранителей:

Первый находится в левой передней части кабины.Пассажирский отсек

А второй — в подножке водителя на автомобилях с левым рулем или за крышкой в ​​пространстве для ног переднего пассажира на автомобилях с правым рулем.Пассажирский отсек

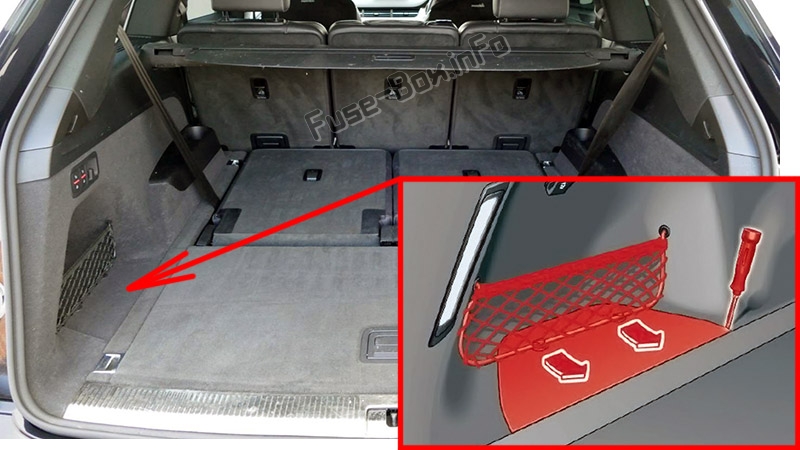

Багажное отделение

Он расположен за панелью пола с левой стороны заднего отсека.Багажное отделение

Схемы блока предохранителей

2016, 2017, 2018 и 2019 годы

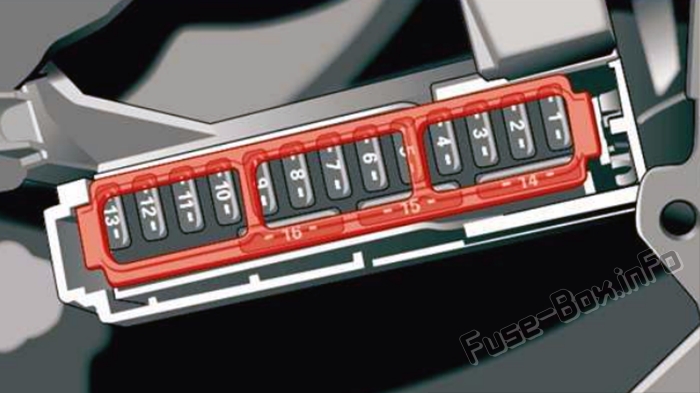

Панель предохранителей в кабине

Панель предохранителей в кабине

Назначение предохранителей на левой стороне приборной панели (2016-2019 гг.)
№Описание
2телефон
4Проекционный дисплей
5Музыкальный интерфейс Audi, USB-порт для зарядки
6Передние органы управления системой климат-контроля
7Блокировка рулевой колонки
8Дисплей информационно-развлекательной системы
9Приборный щиток
10Информационно-развлекательный блок
112016-2018: Выключатель света;
2019: Выключатель света, панель переключателей.
12Электроника рулевой колонки
14Информационно-развлекательная система
15Регулировка рулевой колонки с гидроусилителем
16Обогрев руля

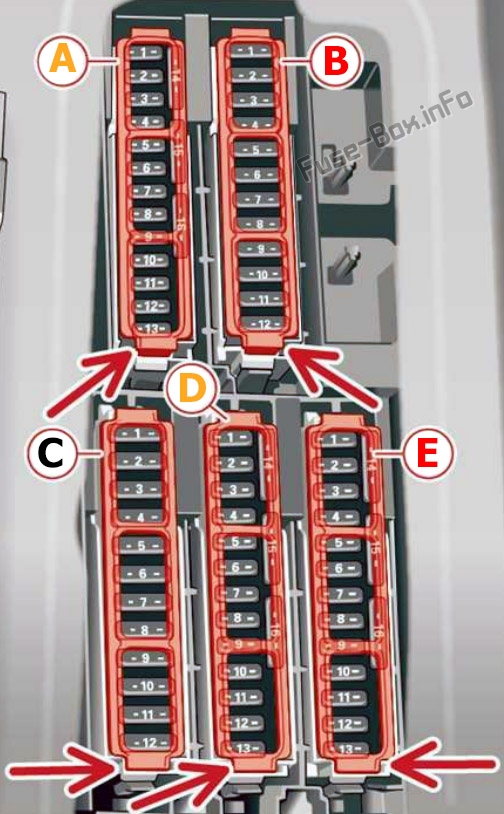

Панель предохранителей в пространстве для ног

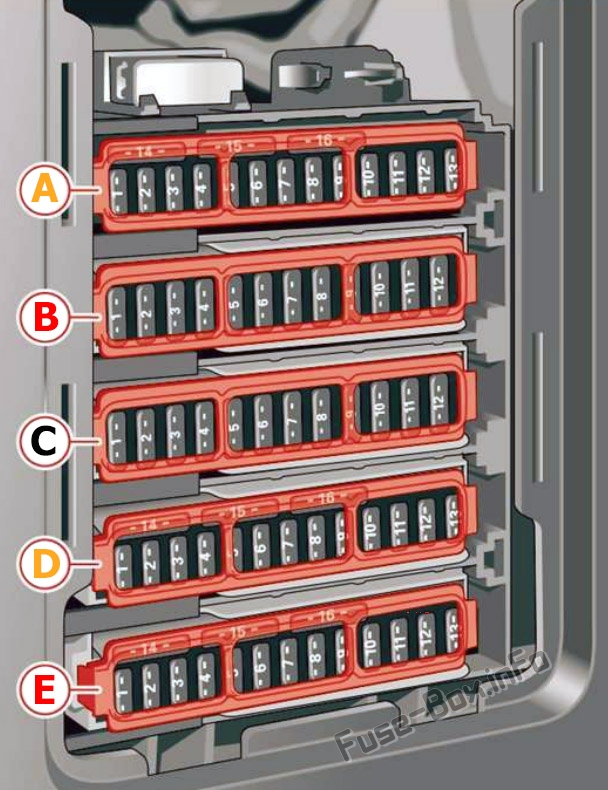

Левый руль Панель предохранителей в пространстве для ног

Правый рульПанель предохранителей в пространстве для ног

Назначение предохранителей в пространстве для ног водителя/переднего пассажира (2016-2019 гг.)
№Описание
Панель предохранителей A (коричневая)
A2Датчик массового расхода воздуха, регулировка фаз газораспределения, насос охладителя наддувочного воздуха
A32016-2018: Выхлопные трубы, форсунки, патрубок радиатора;
2019: Топливные форсунки, подогрев картера коленвала
A42016-2018: Вакуумный насос, насос горячей воды, датчик твердых частиц, датчик биодизеля;
2019: Вакуумный насос, насос горячей воды, вытяжные двери, датчик озона.
A5Датчик стоп-сигнала
A6Клапаны двигателя, регулировка распредвала
A72016-2018: Лямбда-зонд с подогревом, ДМРВ;
2019: Датчики кислорода с подогревом
A82016-2018: Водяной насос, насос высокого давления, клапан регулятора высокого давления;
2019: Водяной насос
A9Насос горячей воды
A10Датчик давления масла, датчик температуры масла
A11датчик положения педали сцепления
A12Клапаны двигателя
A13Вентилятор радиатора
A14Топливные форсунки
A152016-2018: Катушки зажигания;
2019: Катушки зажигания, подогрев кислородных датчиков
A16Топливный насос
Панель предохранителей B (красная)
B1Катушки зажигания
B2Клапаны двигателя
B5Подвеска двигателя
B62016-2018: Не используется;
2019: Система экстренного вызова
B7Приборная доска
B8Система климат-контроля (вентилятор)
B102016-2018: Не используется;
2019: Динамическое рулевое управление
Панель предохранителей C (черная)
C1Обогрев передних сидений
C2Дворники
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Блок управления левой передней дверью
C6Розетки
C7Блок управления правой задней дверью
C9Электроника правой фары
C10Система омывателя ветрового стекла/омывателя фар
C11Блок управления левой задней дверью
Панель предохранителей D (коричневая)
D1Вентиляция сидений, обогрев сидений, зеркало заднего вида, система климат-контроля, органы управления задней системой климат-контроля
D2Шлюз, система климат-контроля
D32016-2018: Настройка звука актуатора/выхлопа;
2019: Не используется
D4Клапан обогрева коробки передач
D5Запуск двигателя
D8Ассистент ночного видения, HomeLink (устройство открывания гаражных ворот)
D9Адаптивный круиз-контроль
D11Видеокамера
D12Матричная светодиодная фара/правая светодиодная фара
D13Матричная светодиодная фара/левая светодиодная фара
D14Стеклоочиститель заднего стекла
D162016-2018: Не используется;
2019: подготовка к развлекательной системе для пассажиров задних сидений
Панель предохранителей E (красная)
E1Противоугонная система
E2Модуль управления двигателем
E3Поясничная поддержка
E4Селекторный механизм автоматической коробки передач
E5Horn
E6Электромеханический стояночный тормоз
E7Модуль управления шлюзом
E8Подсветка потолка салона
E10Модуль управления подушками безопасности
E11Электронный контроль стабилизации (ESC)
E12Диагностический разъем, датчик света/дождя
E13Система климат-контроля
E14Блок управления правой передней дверью
E15Компрессор кондиционера

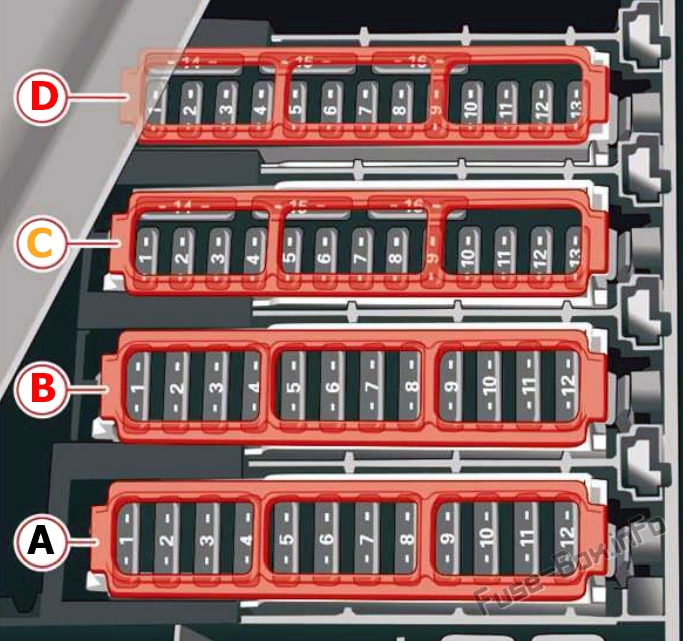

Блок предохранителей в багажном отделении

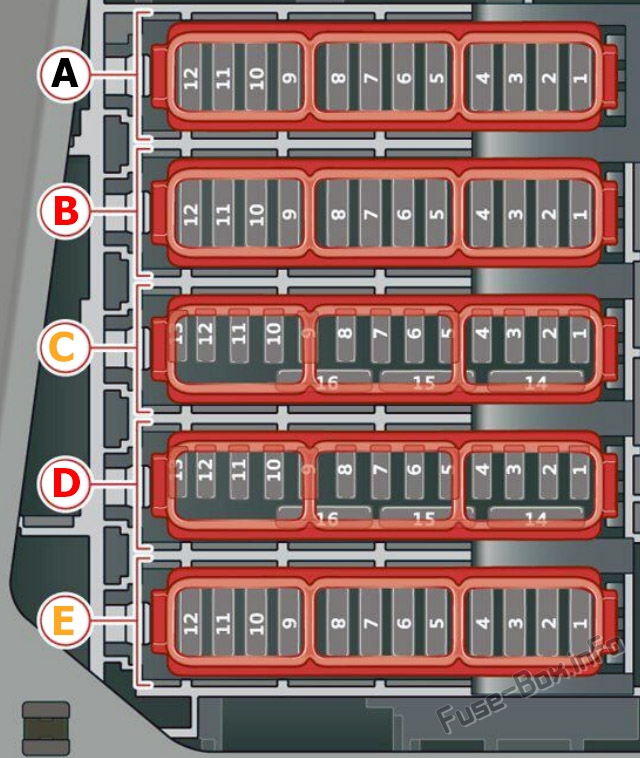

Блок предохранителей в багажном отделении

Назначение предохранителей в багажнике (2016-2019 гг.)
№Описание
Панель предохранителей A (черная)
A5Пневматическая подвеска
A6Автоматическая коробка передач
A8Обогрев заднего сиденья
A9Левые задние фонари
A10Левый натяжитель ремня безопасности
A11Центральный замок
A12Крышка багажника с электроприводом
Панель предохранителей B (красная)
B1Управление задним вентилятором
B2Звуковой усилитель
B32016-2018: подогрев AdBlue;
2019: Не используется
B4Панель управления задней системой климат-контроля
B5Тягово-сцепное устройство (правый свет)
B72016-2018: Тягово-сцепное устройство;
2019: Не используется
B8Тягово-сцепное устройство (левый фонарь)
B9Тягово-сцепное устройство (розетка)
B10Спортивный дифференциал
B112016-2018: подогрев AdBlue;
2019: Не используется
B12Сиденья третьего ряда
Панель предохранителей C (коричневая)
C2телефон
C3Поясничная поддержка
C4Ауди боковой ассистент
C52016-2018: Не используется;
2019: подготовка к развлекательной системе для пассажиров задних сидений
C72016-2018: Не используется;
2019: Открытие/запуск автомобиля (NFC)
C8Умный модуль (бак)
C9CD/DVD-плеер
C12HomeLink (устройство открывания гаражных ворот)
C13Камера заднего вида, периферийные камеры
C14Правые задние фонари
C16Натяжитель правого ремня безопасности
Панель предохранителей D (красная)
Д1-Д16Не используется

2020

Панель предохранителей в кабине

Панель предохранителей в кабине

Назначение предохранителей на левой стороне приборной панели (2020 г.)
№Описание
2Телефонная будка Ауди
3Система климат-контроля, система ароматизации, датчик твердых частиц
4Проекционный дисплей
5Музыкальный интерфейс Audi, разъемы USB
7Блокировка рулевой колонки
8Передний дисплей MMI
9Приборный щиток
10MMI/DVD-привод
11Выключатель света, панели переключателей
12Электроника рулевой колонки
13Контроль громкости
14Модуль управления информационно-развлекательной системой MMI
15Регулировка рулевой колонки
16Обогрев руля

Панель предохранителей в пространстве для ног

Левый рульПанель предохранителей в пространстве для ног

Правый рульПанель предохранителей в пространстве для ног

Назначение предохранителей в пространстве для ног водителя/переднего пассажира (2020 г.)
№Описание
Панель предохранителей A (коричневая)
A2Компоненты двигателя
A3Компоненты двигателя
A4Компоненты двигателя
A5Датчик стоп-сигнала
A6Компоненты двигателя
A7Компоненты двигателя
A8Компоненты двигателя
A9Компоненты двигателя
A10Датчик давления масла, датчик температуры масла
A11Компоненты двигателя
A12Компоненты двигателя
A13Охлаждение двигателя
A14Модуль управления двигателем
A15Датчики двигателя
A16Топливный насос
Панель предохранителей B (красная)
B1Катушки зажигания
B3Высоковольтное отопление
B4Компрессор
B5Подвеска двигателя
B6Модуль управления омывателем ветрового стекла
B7Приборная доска
B8Система климат-контроля Приточный вентилятор
B9Модуль управления вспомогательными системами водителя
B10Система экстренного вызова
B11Пуск двигателя, муфта электродвигателя
B12Правая фара
Панель предохранителей C (черная)
C1Обогрев передних сидений
C2Дворники
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Блок управления левой передней дверью
C6Розетки
C7Блок управления правой задней дверью
C8Левая фара
C9Электроника правой фары
C10Система омывателя ветрового стекла/омывателя фар
C11Блок управления левой задней дверью
C12Автономный обогреватель
Панель предохранителей D (коричневая)
D1Вентиляция сидений, электроника сидений, зеркало заднего вида, задняя панель климат-контроля, диагностический разъем
D2Модуль управления бортовой сетью, модуль управления шлюзом
D3Звуковой привод / настройка звука выхлопа
D4Клапан охлаждения трансмиссионной жидкости
D5Запуск двигателя, электродвигатель
D8Ассистент ночного видения, активная стабилизация крена
D9Адаптивный круиз-контроль, передний радар
D10Внешний звук
D11Ассистент перекрёстка, системы помощи водителю
D12Правая фара
D13Левая фара
D16Подготовка развлекательной системы для пассажиров задних сидений
Панель предохранителей E (красная)
E1Противоугонная система
E2Модуль управления двигателем
E3Электроника передних сидений, поясничная опора
E4Рычаг селектора автоматической коробки передач
E5Horn
E6Стояночный тормоз
E7Модуль управления шлюзом (диагностика)
E8Модуль управления электроникой крыши
E10Модуль управления подушками безопасности
E11Электронная система стабилизации (ESC), антиблокировочная тормозная система (ABS)
E12Диагностический разъем, датчик света/дождя
E13Система климат-контроля
E14Блок управления правой передней дверью
E15Компрессор системы климат-контроля

Блок предохранителей в багажном отделении

Блок предохранителей в багажном отделении

Назначение предохранителей в багажнике (2020)
№Описание
Панель предохранителей A (черная)
A5Пневматическая подвеска
A6Автоматическая коробка передач
A7Обогрев заднего сиденья, панель управления задним климат-контролем
A8Регулировка сидений третьего ряда
A9Левый задний фонарь
A10Натяжитель переднего ремня со стороны водителя
A11Крышка багажника, центральный замок, лючок бензобака, крышка багажника
A12Модуль управления крышкой багажника
Панель предохранителей B (красная)
B1Задний вентилятор системы климат-контроля
B2Звуковой усилитель
B3Обработка выхлопа, звуковой привод
B4Панель управления задней системой климат-контроля
B5Правый фонарь прицепа
B6Двигатель позиционирования сцепки прицепа
B7Освобождение прицепа
B8Левый фонарь прицепа
B9Розетка для прицепа
B10Полноприводный спортивный дифференциал
B11Обработка выхлопа, регулировка правого заднего сиденья
B12Натяжитель заднего ремня безопасности со стороны водителя
Панель предохранителей C (коричневая)
C1Модуль управления вспомогательными системами водителя
C2Телефонная будка Audi, антенна на крыше
C3Электроника переднего сиденья, правая поясничная опора
C4Боковая помощь
C5Подготовка развлекательной системы для пассажиров задних сидений
C6Система контроля давления в шинах
C8Радиоприемник стояночного отопителя, контроль топливного бака
C10ТВ-тюнер, модуль обмена данными и управления телематикой
C11Открытие/запуск автомобиля (NFC)
C12Устройство для открывания гаражных ворот
C13Камера заднего вида, периферийные камеры
C14Центральный замок, правый задний фонарь
C15Натяжитель заднего ремня безопасности со стороны пассажира
C16Натяжитель переднего ремня со стороны переднего пассажира
Панель предохранителей D (красная)
D1Активная стабилизация крена
D6Преобразователь напряжения
D9Модуль управления вспомогательной батареей
D15Модуль управления терморегуляцией
Панель предохранителей E (коричневая)
E7Обогрев передних сидений
E9Обработка выхлопа
E10Обогрев заднего сиденья, панель управления задним климат-контролем
E12Обработка выхлопа
