Предохранители и реле Audi Q7 (4M, 2021-2022)

Схемы относятся к указанным годам и вариантам Audi Q7 (4M, 2021-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Схема предохранителей Audi Q7 2021-2022

Схема предохранителей Audi Q7 2021-2022

Расположение блока предохранителей

Сторона водителя в кабине

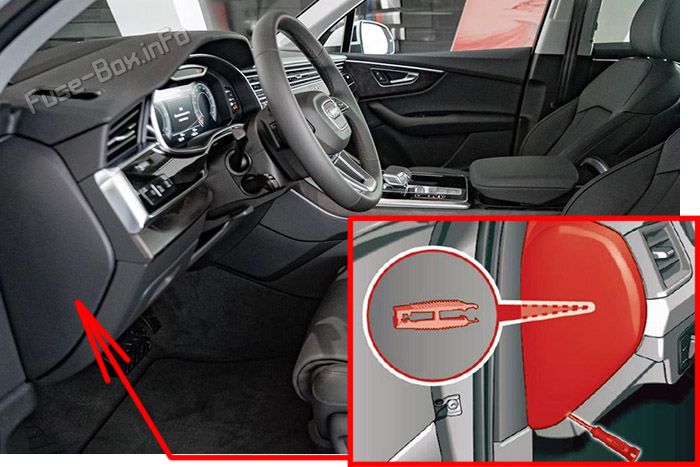

Предохранители расположены в передней части кабины (со стороны водителя).Сторона водителя в кабине

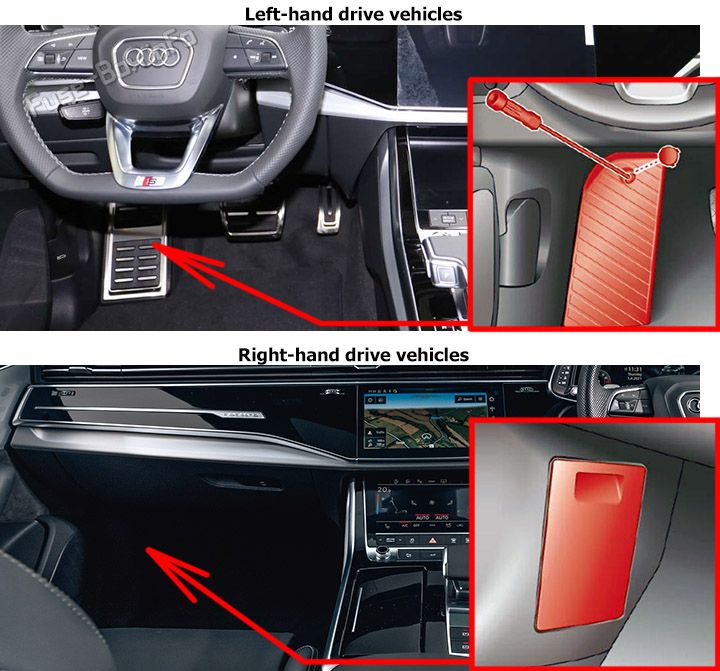

пространство для ног водителя/переднего пассажира

Автомобиль с левым рулем: Предохранители расположены в пространстве для ног слева под подножкой;
Автомобиль с правым рулем: Предохранители расположены за крышкой в ​​пространстве для ног слева.пространство для ног водителя/переднего пассажира

Багажное отделение

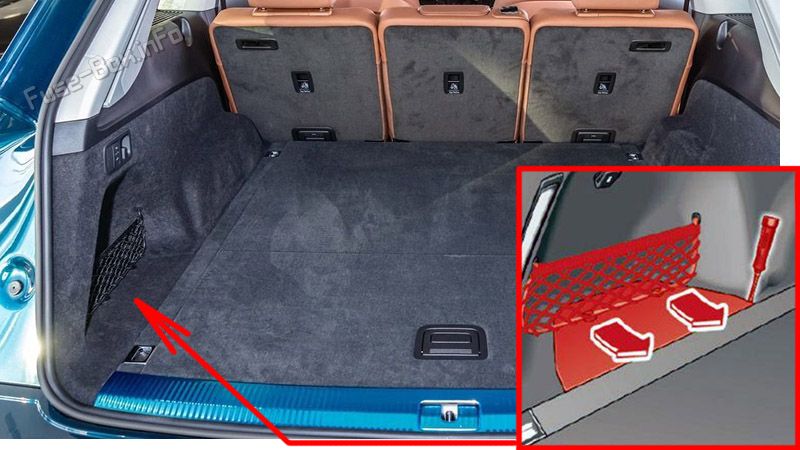

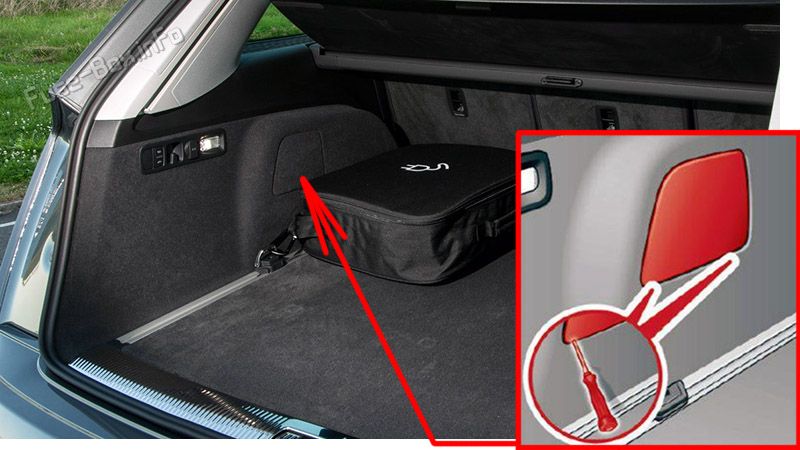

Предохранители расположены под крышкой в ​​багажном отделении.Багажное отделение

Подключаемый гибридБагажное отделение

Схемы блока предохранителей

Сторона водителя в кабине

Сторона водителя в кабине

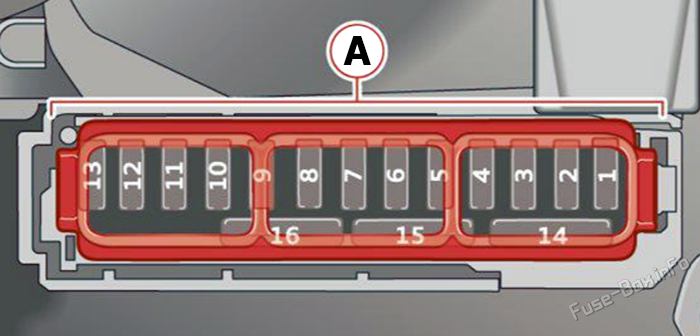

Назначение предохранителей в кабине водителя со стороны водителя
№Оборудование
A2Телефонная будка Audi, соединительная антенна
A3Система климат-контроля, система ароматизации
A4Проекционный дисплей
A5Музыкальный интерфейс Audi, USB-соединение
A7Блокировка рулевой колонки
A8Верхний/нижний дисплей
A9Приборный щиток
A10DVD-привод
A11Выключатель света, панели переключателей
A12Электроника рулевой колонки
A13Контроль громкости
A14Модуль управления информационно-развлекательной системой MMI
A15Регулировка рулевой колонки
A16Обогрев руля

пространство для ног водителя/переднего пассажира

LHDпространство для ног водителя/переднего пассажира

RHDпространство для ног водителя/переднего пассажира

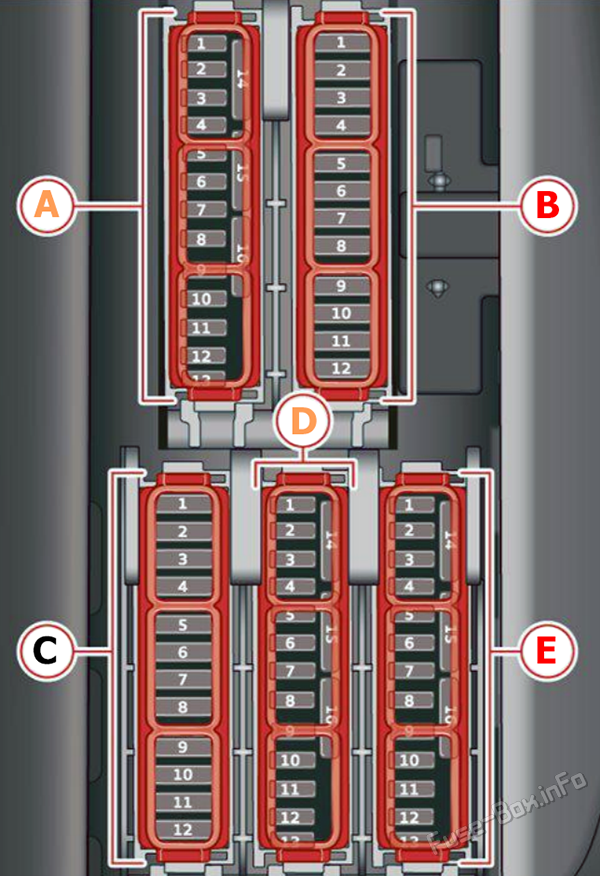

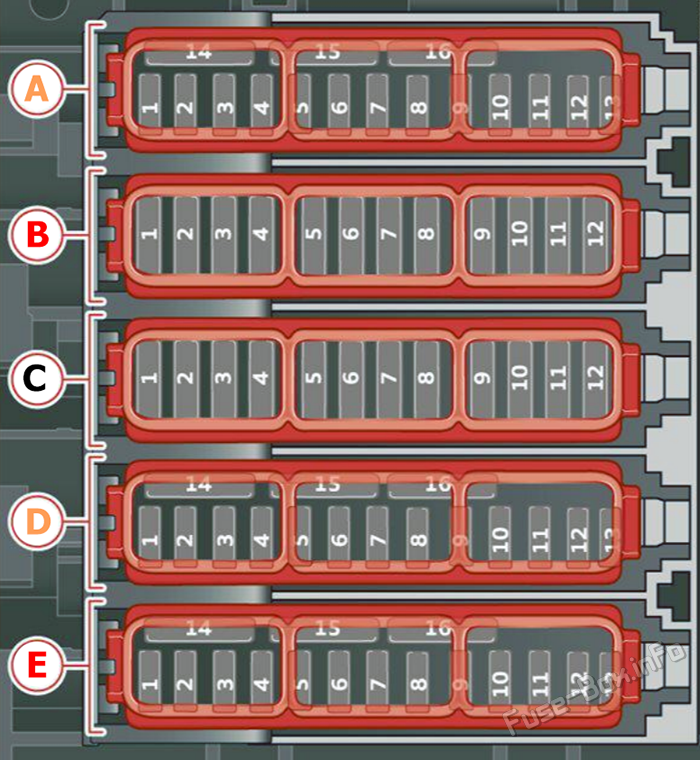

Назначение предохранителей в пространстве для ног передних пассажиров
№Оборудование
Панель предохранителей A (коричневая)
A1Подогрев каталитического нейтрализатора, регулировка распредвала
A2Датчик массового расхода воздуха, датчики кислорода с подогревом
A3Обогрев двигателя, топливные форсунки, выхлопные двери
A4Насос горячей воды, выхлопные двери, датчик NOX, датчик твердых частиц, датчик биодизеля
A5Датчик стоп-сигнала
A6Клапаны двигателя
A7Лямбда-зонд с подогревом, датчик массового расхода воздуха
A8Насос высокого давления, опора двигателя
A9Компоненты двигателя, реле двигателя
A10Датчик давления масла, датчик температуры масла
A11Насос охлаждающей жидкости 48 вольт, стартер-генератор 48 вольт, стартер-генератор 12 вольт
A12Клапаны двигателя
A13Охлаждение двигателя
A14Модуль управления системой привода
A15Датчики кислорода с подогревом
A16Топливный насос
Панель предохранителей B (красная)
B1Катушки зажигания
B3обогреватель 48 вольт
B4Электрический компрессор
B5Подвеска двигателя
B6Модуль управления омывателем ветрового стекла
B7Приборная доска
B8Вентилятор системы климат-контроля
B9Модуль управления системами помощи водителю
B10Модуль управления экстренным вызовом и связью
B11Запуск двигателя, электропривод сцепления
B12Правая фара
Панель предохранителей C (черная)
C1Обогрев передних сидений
C2Дворники
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Блок управления левой передней дверью
C6Розетки
C7Блок управления правой задней дверью
C8Левая фара
C9Электроника правой фары
C10Модуль управления системой омывателя ветрового стекла/омывателя фар
C11Блок управления левой задней дверью
C12Автономный обогреватель
Панель предохранителей D (коричневая)
D1Вентиляция сидений, электроника сидений, зеркало заднего вида, задняя панель управления климат-контролем, диагностический разъем, антенна дорожной информации (TMC)
D2Модуль управления бортовой сетью, диагностический интерфейс
D3Генератор звука
D4Клапан охлаждения трансмиссионной жидкости
D5Запуск двигателя, электропривод
D8Ассистент ночного видения, активная стабилизация крена
D9Адаптивный круиз-контроль, датчики передних колес
D10Внешний звуковой генератор
D11Ассистент перекрёстка, системы помощи водителю
D12Правая фара
D13Левая фара
D15USB-соединение
D16Подготовка развлекательной системы для пассажиров задних сидений
Панель предохранителей E (красная)
E1Противоугонная система
E2Модуль управления двигателем
E3Электроника передних сидений, поясничная опора
E4Рычаг селектора автоматической коробки передач
E5Horn
E6Стояночный тормоз
E7Диагностический интерфейс
E8Модуль управления электроникой крыши
E9Стартер-генератор на 48 вольт
E10Модуль управления подушками безопасности
E11Электронная система стабилизации (ESC), антиблокировочная тормозная система (ABS)
E12Диагностический разъем, датчик света/дождя
E13Система климат-контроля
E14Блок управления правой передней дверью
E15Компрессор системы климат-контроля
E16Ресивер тормозной системы

Багажное отделение

Багажное отделение

Подключаемый гибридБагажное отделение

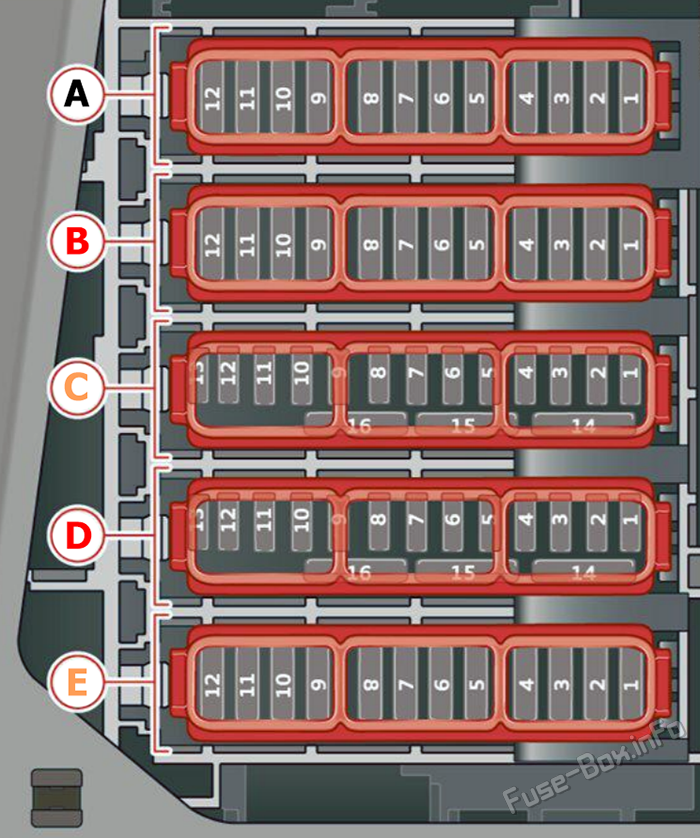

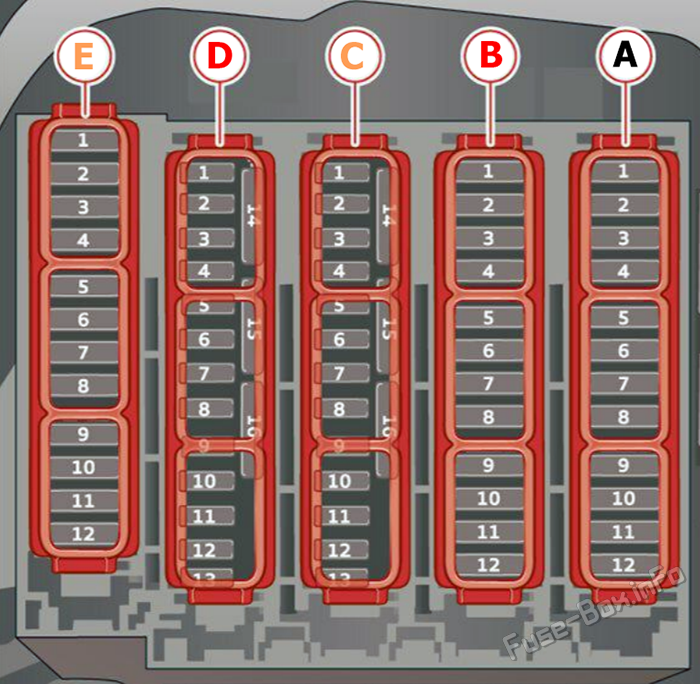

Назначение предохранителей в багажнике
№Оборудование
Панель предохранителей A (черная)
A1Высоковольтный обогрев, термоуправление
A5Пневматическая подвеска/управление подвеской
A6Модуль управления автоматической коробкой передач
A7Обогрев задних сидений, управление системой климат-контроля в задней части салона
A8Регулировка сидений третьего ряда
A92021: Левый задний фонарь
2022: Модуль управления системой комфорта, левый задний фонарь
A10Натяжитель переднего ремня со стороны водителя
A11Крышка багажника, центральный замок, лючок бензобака, крышка багажника
A12Модуль управления крышкой багажника
Панель предохранителей B (красная)
B1Задний вентилятор системы климат-контроля
B2Звуковой усилитель
B3Обработка выхлопа, звуковой привод
B4Панель управления задней системой климат-контроля
B5Правый фонарь прицепа
B6Двигатель позиционирования сцепки прицепа
B7Освобождение прицепа
B8Левый фонарь прицепа
B9Розетка для прицепа
B10Allroad спортивный дифференциал
B11Обработка выхлопа
B12Натяжитель заднего ремня безопасности со стороны водителя
Панель предохранителей C (коричневая)
C1Модуль управления системами помощи водителю
C2Телефонная будка Ауди
C32021: Электроника передних сидений, правая поясничная опора
2022: Правая поясничная опора
C4Боковая помощь
C52021: подготовка к развлекательной системе для пассажиров задних сидений
C6Система контроля давления в шинах
C7Внешняя антенна
C8Радиоприемник автономного отопителя, баковый модуль
C10ТВ-тюнер, модуль обмена данными и управления телематикой
C11Модуль управления удобным доступом и авторизацией запуска
C12Устройство для открывания гаражных ворот
C13Камера заднего вида, периферийные камеры
C14Модуль управления системой комфорта, правый задний фонарь
C15Натяжитель заднего ремня безопасности со стороны пассажира
C16Натяжитель переднего ремня со стороны переднего пассажира
Панель предохранителей D (красная)
D1Активная стабилизация крена
D2Высоковольтная батарея
D3Насос охлаждающей жидкости высоковольтной батареи
D4Модуль управления силовой электроникой
D5Усилитель тормоза
D6Преобразователь напряжения
D7Запуск двигателя
D8Компрессор системы климат-контроля
D9Модуль управления вспомогательной батареей
D10Высоковольтная батарея
D11Система зарядки
D12Радиоприемник автономных отопителей и кондиционеров
D14Терморегулирование, насосы охлаждающей жидкости
D15Модуль управления терморегуляцией
Панель предохранителей E (коричневая)
E7Обогрев передних сидений
E9Обработка выхлопа
E10Обогрев задних сидений, управление системой климат-контроля в задней части салона
E12Обработка выхлопа
