Предохранители и реле Audi Q8 (2019-2022)

Схемы относятся к указанным годам и вариантам Audi Q8 (2019-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Схема предохранителей Audi Q8 2019-2022

Схема предохранителей Audi Q8 2019-2022

Расположение блока предохранителей

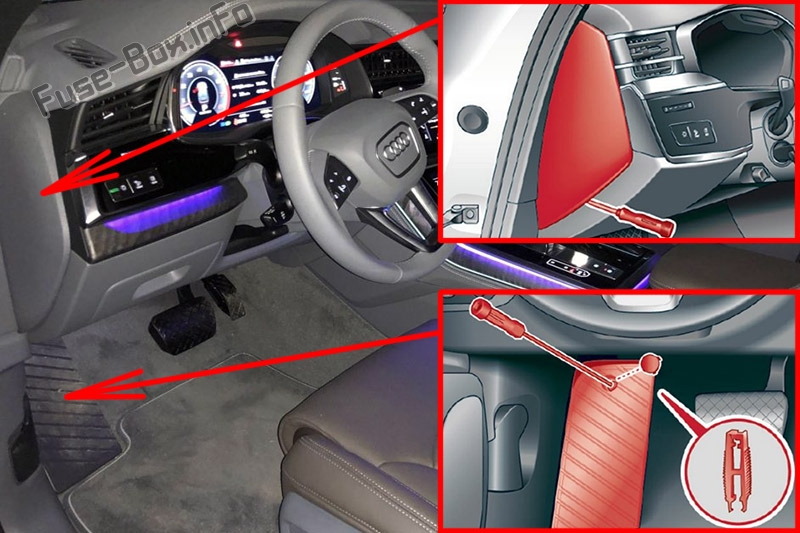

Пассажирский отсек

В кабине два блока предохранителей — с левой передней стороны кабины и в пространстве для ног водителя.Пассажирский отсек

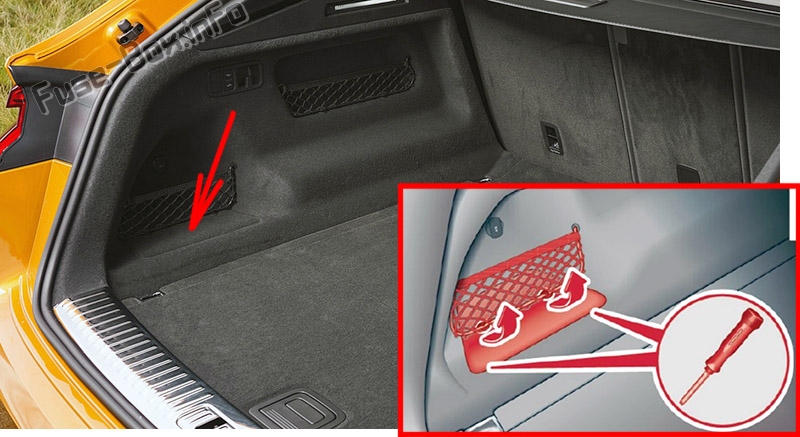

Багажное отделение

Он расположен под крышкой с левой стороны багажного отделения.Багажное отделение

Схемы блока предохранителей

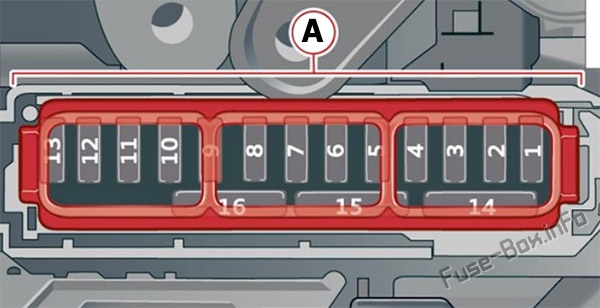

Панель предохранителей в кабине

Панель предохранителей в кабине

Назначение предохранителей на левой стороне приборной панели
№Описание
A2Телефонная будка Audi, антенна на крыше
A32019: Система климат-контроля, система ароматизации, ионизатор;
2020: Система климат-контроля, система ароматизации, датчик твердых частиц
2021-2022: Система климат-контроля, система ароматизации
A4Проекционный дисплей
A5Музыкальный интерфейс Audi, разъемы USB
A7Блокировка рулевой колонки
A8Верхний/нижний дисплей
A9Приборный щиток
A10CD/DVD-плеер
A11Выключатель света, панели переключателей
A12Электроника рулевой колонки
A13Контроль громкости
A14Модуль управления информационно-развлекательной системой MMI
A15Регулировка рулевой колонки
A16Обогрев руля

Панель предохранителей в пространстве для ног водителя

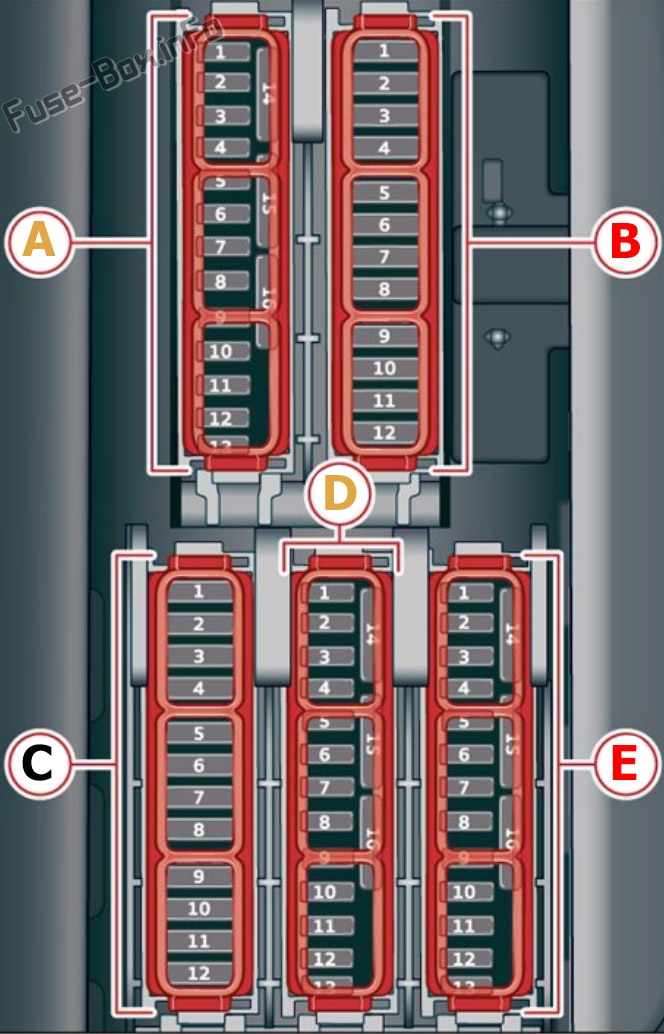

Версия 1

Панель предохранителей в пространстве для ног водителя

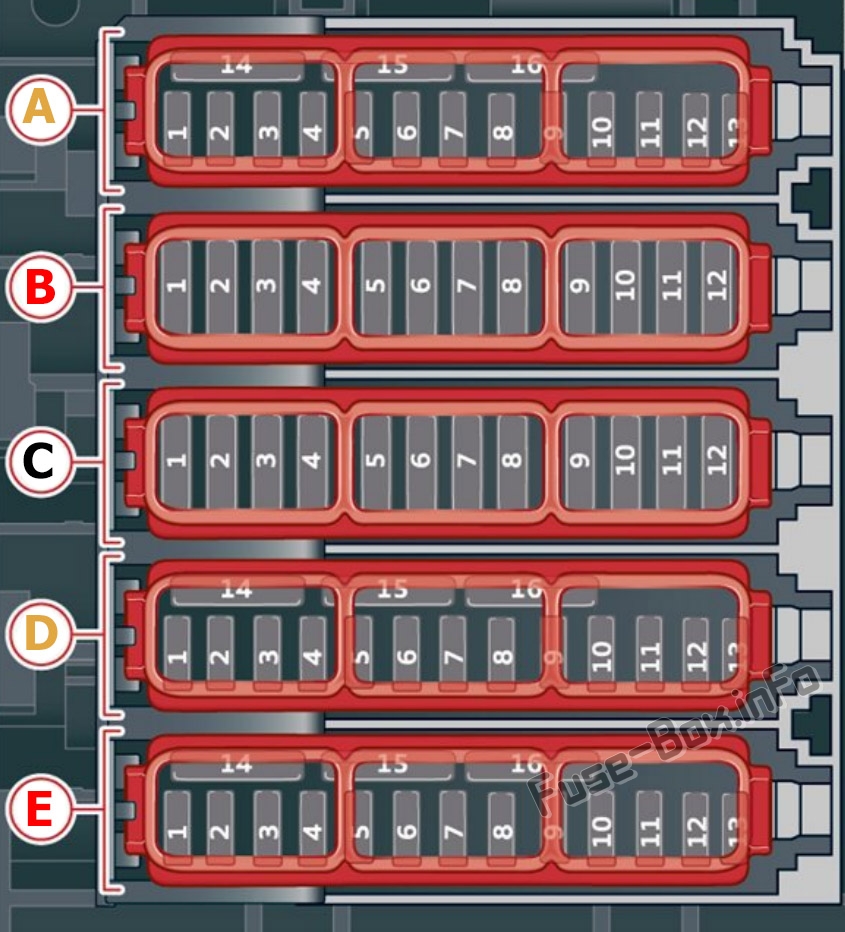

Версия 2

Панель предохранителей в пространстве для ног водителя

Назначение предохранителей в пространстве для ног водителя
№Описание
Панель предохранителей A (коричневая)
A12019: Не используется;
2020-2021: Подогрев каталитического нейтрализатора
2022: Подогрев каталитического нейтрализатора, регулировка распредвала
A22019-2021: Компоненты двигателя
2022: ДМРВ, датчики кислорода с подогревом
A32019-2021: Компоненты двигателя
2022: Обогрев двигателя, топливные форсунки, выхлопные двери.
A42019-2021: Компоненты двигателя
2022: Насос горячей воды, выхлопные двери, датчик NOX, датчик твердых частиц, датчик биодизеля.
A5Датчик стоп-сигнала
A62019-2021: Компоненты двигателя
2022: Клапаны двигателя
A72019-2021: Компоненты двигателя
2022: Лямбда-зонд с подогревом, датчик массового расхода воздуха
A82019-2021: Компоненты двигателя
2022: Насос высокого давления, опора двигателя
A92019-2021: Компоненты двигателя
2022: Компоненты двигателя, реле двигателя
A10Датчик давления масла, датчик температуры масла
A112019: Запуск двигателя;
2020-2021: Компоненты двигателя
2022: насос охлаждающей жидкости 48 вольт, стартер-генератор 48 вольт, стартер-генератор 12 вольт
A122019-2021: Компоненты двигателя
2022: Клапаны двигателя
A13Охлаждение двигателя
A14Модуль управления двигателем
A152019-2021: Датчики двигателя
2022: Датчики кислорода с подогревом
A16Топливный насос
Панель предохранителей B (красная)
B1Катушки зажигания
B32019: Не используется;
2020-2022: Высоковольтное отопление
B42019: Не используется;
2020-2022: Электрический компрессор
B5Подвеска двигателя
B6Модуль управления омывателем ветрового стекла
B7Приборная доска
B8Система климат-контроля Приточный вентилятор
B9Модуль управления вспомогательными системами водителя
B10Система экстренного вызова
B112019-2021: Запуск двигателя
2022: Запуск двигателя, электропривод сцепления
Панель предохранителей C (черная)
C1Обогрев передних сидений
C2Дворники
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Блок управления левой передней дверью
C6Розетки
C7Блок управления правой задней дверью
C9Электроника правой фары
C10Система омывателя ветрового стекла/омывателя фар
C11Блок управления левой задней дверью
C12Автономный обогреватель
Панель предохранителей D (коричневая)
D12019-2020: Вентиляция сидений, электроника сидений, зеркало заднего вида, задняя панель климат-контроля, диагностический разъем
2021-2022: Вентиляция сидений, электроника сидений, зеркало заднего вида, задняя панель управления климат-контролем, диагностический разъем, антенна дорожной информации (TMC)
D22019: Модуль климат-контроля, модуль управления шлюзом;
2020-2022: Модуль управления бортовой сетью, модуль управления шлюзом
D3Звуковой привод / настройка звука выхлопа
D42019: Клапан подогрева трансмиссии, Клапан охлаждения трансмиссионной жидкости;
2020-2022: Клапан охлаждения трансмиссионной жидкости
D52019-2021: Запуск двигателя
2022: Запуск двигателя, электропривод
D82019: Ассистент ночного видения;
2020-2022: Ассистент ночного видения, активная стабилизация крена.
D92019-2020: Адаптивный круиз-контроль, передний радар
2021-2022: Адаптивный круиз-контроль, датчики передних колес
D102019: Не используется;
2020-2022: Внешний звук
D11Ассистент перекрёстка, системы помощи водителю
D13Левая фара
D152021-2022: USB-вход
Панель предохранителей E (красная)
E1Противоугонная система
E2Модуль управления двигателем
E3Электроника передних сидений, поясничная опора
E4Рычаг селектора автоматической коробки передач
E5Horn
E6Стояночный тормоз
E7Модуль управления шлюзом (диагностика)
E82019: Внутренняя подсветка потолка;
2020-2022: Модуль управления электроникой крыши
E92019: Не используется;
2020-2022: Генератор трансмиссии
E10Модуль управления подушками безопасности
E112019: Электронная система стабилизации (ESC);
2020-2022: Электронная система стабилизации (ESC), антиблокировочная система тормозов (ABS)
E12Диагностический разъем, датчик света/дождя
E13Система климат-контроля
E14Блок управления правой передней дверью
E152019: Система климат-контроля, кузовная электроника;
2020-2022: Компрессор системы климат-контроля
E162022: Ресивер тормозной системы

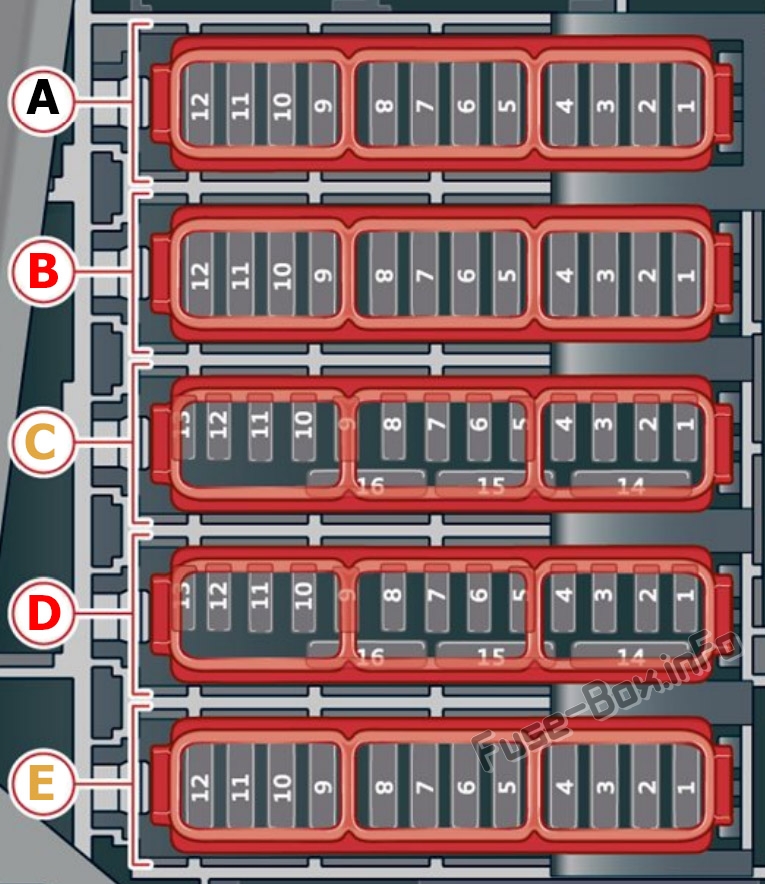

Блок предохранителей в багажном отделении

Блок предохранителей в багажном отделении

Назначение предохранителей в багажнике
№Описание
Панель предохранителей A (черная)
A12019: Не используется;
2020-2021: Высоковольтное отопление, термоуправление
A5Пневматическая подвеска/демпфирование
A6Автоматическая коробка передач
A72019: Обогрев задних сидений;
2020-2021: Обогрев задних сидений, панель управления задним климат-контролем
A9Центральный замок, левый задний фонарь
A10Натяжитель переднего ремня со стороны водителя
A112019: Центральный замок, задняя шторка;
2020-2021: Крышка багажника, центральный замок, лючок бензобака, крышка багажника
A12Модуль управления крышкой багажника
Панель предохранителей B (красная)
B1Задний вентилятор системы климат-контроля
B2Звуковой усилитель
B3Обработка выхлопа, звуковой привод
B4Панель управления задней системой климат-контроля
B5Правый фонарь прицепа
B6Двигатель позиционирования сцепки прицепа
B7Освобождение прицепа
B8Левый фонарь прицепа
B9Розетка для прицепа
B10Полноприводный спортивный дифференциал
B11Обработка выхлопа
B12Натяжитель заднего ремня безопасности со стороны водителя
Панель предохранителей C (коричневая)
C1Модуль управления вспомогательными системами водителя
C2Телефонная будка Ауди
C32019: Правый передний поясничный подпор;
2020-2021: Электроника передних сидений, правая поясничная опора
2022: Правая поясничная опора
C4Боковая помощь
C6Система контроля давления в шинах
C72021-2022: Внешняя антенна
C82019: Мониторинг топливных баков;
2020-2022: Радиоприемник стояночного отопителя, контроль топливного бака
C102019: ТВ-тюнер;
2020-2022: ТВ-тюнер, модуль обмена данными и управления телематикой
C11Модуль управления удобным доступом и авторизацией запуска
C12Устройство для открывания гаражных ворот
C13Камера заднего вида, периферийные камеры
C142019: Центральный замок, задние фонари;
2020: Правый задний фонарь, система комфорта
2021-2022: Блок управления системой комфорта, правый задний фонарь
C15Натяжитель заднего ремня безопасности со стороны пассажира
C16Натяжитель переднего ремня со стороны переднего пассажира
Панель предохранителей D (красная)
D12020-2022: Активная стабилизация крена
D22022: Высоковольтная батарея
D32022: Насос охлаждающей жидкости высоковольтной батареи
D42022: Модуль управления силовой электроникой
D52019: Тормозная система
2022: Усилитель тормозов
D6Преобразователь напряжения
D72022: Запуск двигателя
D82022: Компрессор системы климат-контроля
D9Модуль управления вспомогательной батареей
D102022: Высоковольтная батарея
D112022: Система зарядки
D122022: Радиоприемник автономных отопителей и кондиционеров
D142022: Терморегулирование, насосы охлаждающей жидкости
D152020-2022: Модуль управления терморегуляцией
Панель предохранителей E (коричневая)
E72019: Подогрев передних сидений;
2022: Обогрев передних сидений
E92019: Обработка выхлопа;
2022: Обработка выхлопа
E102022: Обогрев задних сидений, управление климат-контролем сзади
E122019: Обработка выхлопа;
2022: Обработка выхлопа
