Предохранители и реле Audi TT (8J, 2008-2014)
Схемы относятся к указанным годам и вариантам Audi TT (8J, 2008-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi TT 2008-2014
Предохранители прикуривателя (розетки) в Audi TT Это предохранители № 30 и № 38 (с 2010 г.) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

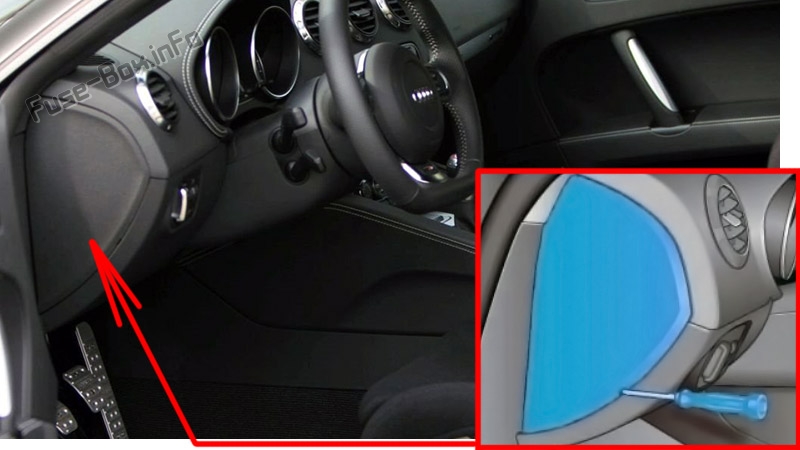

Расположение блока предохранителей
Блок предохранителей расположен в передней левой части кабины.

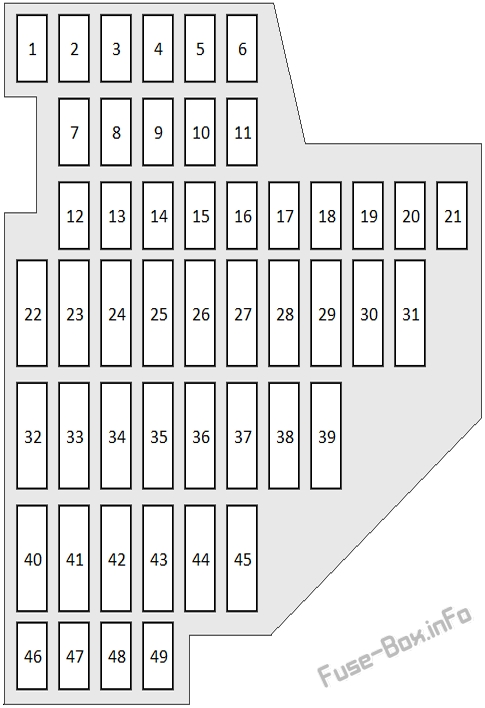

Схема блока предохранителей
| № | Описание | Amps |
|---|---|---|
| 1 | Реле двигателя, блок управления топливным баком, индикатор отключения подушки безопасности, выключатель освещения (подсветка выключателя), диагностический разъем | 10 |
| 2 | ABS, ASR, ESP/ESC, выключатель стоп-сигнала | 5 |
| 3 | Фара AFS (левая) | 5 |
| 4 | Датчик уровня масла (увеличенный интервал технического обслуживания) (WIV), система контроля давления в шинах, переключатель электронной программы стабилизации (ESP / ESC), фары AFS (блок управления), система кондиционирования (датчик давления), выключатель резервного света | 5 |
| 5 | Автоматический корректор фар, фара AFS (правая)/ручной корректор фар, галогенные фары | 5/10 |
| 6 | Блок управления передачей данных CAN (шлюз), электромеханическое рулевое управление, заслонка переключения АКПП | 5 |
| 7 | Акустическая система помощи при парковке, внутреннее зеркало заднего вида с автоматическим затемнением, устройство открывания гаражных ворот, обогреваемые форсунки омывателя ветрового стекла, насос омывателя, реле ветровой защиты (Roadster) | 5 |
| 8 | муфта халдекс | 5/10 |
| 9 | Блок управления Audi Magnetic Ride | 5 |
| 10 | Блок управления подушками безопасности | 5 |
| 11 | Датчик массового расхода воздуха, подогрев картера | 5/10 |
| 12 | Блок управления дверью (центральный замок водителя/пассажира) | 10 |
| 13 | Диагностический разъем | 10 |
| 14 | Датчик дождя, автоматическая коробка передач | 5 |
| 15 | Свет на крыше (внутреннее освещение) | 5 |
| 16 | Система кондиционирования (блок управления) | 10 |
| 17 | Система контроля давления в шинах (блок управления) | 5 |
| 18 | Не используется | - |
| 19 | Не используется | - |
| 20 | Не используется | - |
| 21 | Форсунки (бензиновый двигатель) | 10 |
| 22 | Ветровой дефлектор (Родстер) | 30 |
| 23 | Horn | 20 |
| 24 | Трансмиссия (блок управления) | 15 |
| 25 | Обогрев заднего стекла Купе/обогрев заднего стекла Родстер | 30/20 |
| 26 | Стеклоподъемник со стороны водителя | 30 |
| 27 | Стеклоподъемник со стороны пассажира | 30 |
| 28 | Не используется | - |
| 29 | Насос омывателя | 15 |
| 30 | Зажигалка | 20 |
| 31 | Стартер | 40 |
| 32 | Модуль рулевой колонки | 5 |
| 33 | Приборный щиток | 5 |
| 34 | Радионавигационная система, радио | 15/20 |
| 35 | Аудиоусилитель | 30 |
| 36 | Двигатель (блок управления) | 10 |
| 37 | CAN (шлюз) | 5 |
| 38 | 2008-2009: Не используется; 2010-2014: Прикуриватель | 20 |
| 39 | Не используется | - |
| 40 | Не используется | - |
| 41 | Не используется | - |
| 42 | Не используется | - |
| 43 | Не используется | - |
| 44 | Не используется | - |
| 45 | Не используется | - |
| 46 | Не используется | - |
| 47 | Тюнер SDARS, пакет сотового телефона, ТВ-тюнер | 5 |
| 48 | Интерфейс VDA | 5 |
| 49 | Не используется | - |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

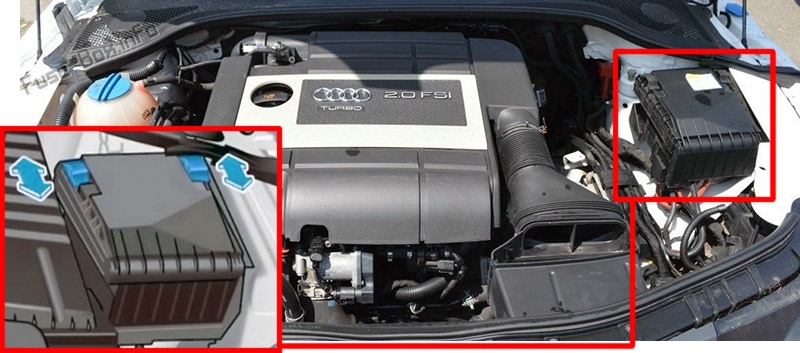

Расположение блока предохранителей

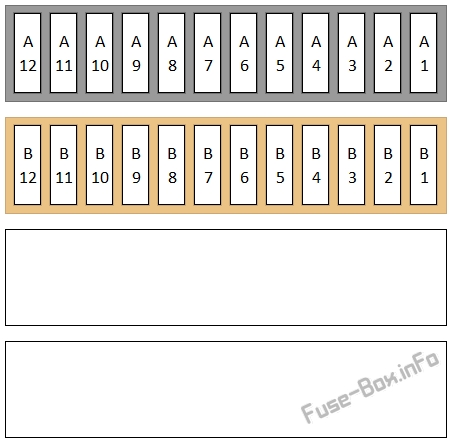

Схема блока предохранителей
| № | Описание | Amps |
|---|---|---|
| Держатель предохранителя А (черный) | ||
| A1 | Не используется | - |
| A2 | Не используется | - |
| A3 | Не используется | - |
| A4 | Не используется | - |
| A5 | Противоугонная система (датчик), противоугонная система (гудок) | 5 |
| A6 | Система омывателя фар | 30 |
| A7 | Электрические топливные насосы (подача) / Клапан регулировки объема / Interrelais (5-цил.) | 15/10 |
| A8 | Дворники | 30 |
| A9 | Подогрев сидений (водителя и пассажира) | 25 |
| A10 | Поясничная поддержка (водитель и пассажир) | 10 |
| A11 | Не используется | |
| A12 | Вентилятор | 40 |
| Держатель предохранителя B (коричневый) | ||
| B1 | Топливный насос (6-цилиндровый) | 15 |
| B2 | Датчики O2 (6-цил.) / Электрический топливный насос (5-цил.) | 10/30 |
| B3 | Датчик массового расхода воздуха (6-цилиндровый) | 5 |
| B4 | Датчики O2 (6-цилиндровый) | 10 |
| B5 | Обмотка реле Клапан регулировки объема реле (4-цилиндровый) / датчики O2 (5-цил.) | 5/10 |
| B6 | Клапан насоса вторичного воздуха (6-цилиндровый), датчики O2 (4-цил., 5-цил.) | 10 |
| B7 | Позиционирующие клапаны предварительно подключены к жгуту проводов двигателя | 10 |
| B8 | Катушки зажигания (4-цил., 5-цил.)/катушки зажигания (6-цил.) | 20/30 |
| B9 | Двигатель (блок управления) | 25 |
| B10 | Водяной насос с задержкой выключения | 10 |
| B11 | Подача (педаль сцепления, педаль тормоза) | 5 |
| B12 | Фильтр с активированным углем/клапан регулировки давления наддува (4-цилиндровый) | 10 |
