Предохранители и реле Audi TT (FV/8S, 2015-2020)

Схемы относятся к указанным годам и вариантам Audi TT (FV/8S, 2015-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Расположение предохранителей Audi TT 2015-2020

Расположение предохранителей Audi TT 2015-2020

Расположение блока предохранителей

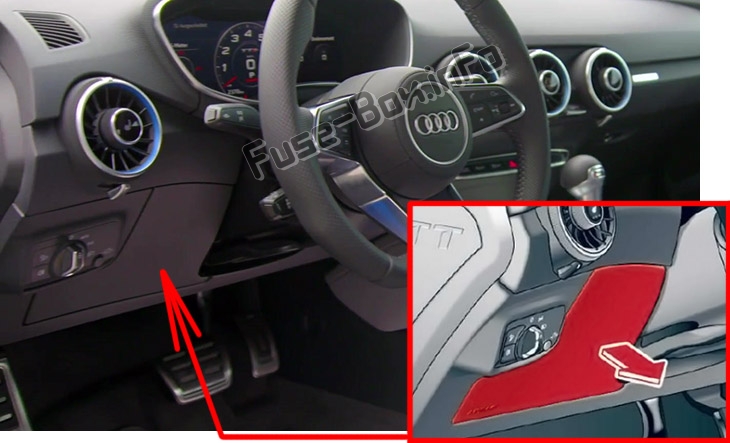

Пассажирский отсек

Панель предохранителей находится за крышкой слева от рулевого колеса.Пассажирский отсек

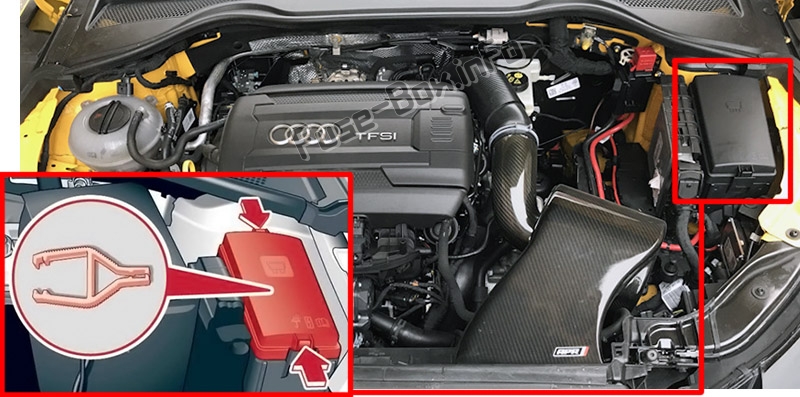

Моторного отсека

Моторного отсека

Схемы блока предохранителей

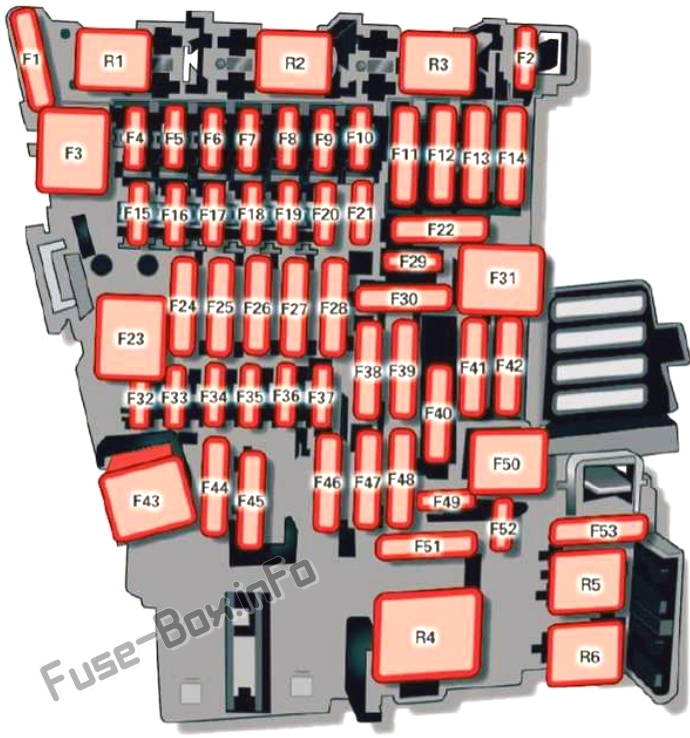

Блок предохранителей в салоне

Блок предохранителей в салоне

Назначение предохранителей в панели приборов
№Описание
F12016-2018: Модуль управления верхним электроприводом (Roadster);
2019-2020: Не используется
F22016-2018: Модуль управления верхним электроприводом (Roadster);
2019-2020: Не используется
F32016-2018: Модуль управления ESC;
2019-2020: Не используется
F4Процессор центрального компьютера (MIB-2)
F5Шлюз (диагностика)
F62016-2017: Противоугонная сигнализация;
2018-2020: Рычаг селектора (АКПП)
F72016-2017: Климат-контроль, рычаг селектора (АКПП), стояночный отопитель, катушка реле обогрева заднего стекла;
2018-2020: Управление системой климат-контроля, обогрев заднего стекла, контроль давления в шинах
F82016-2017: Диагностика, электрический выключатель стояночного тормоза, выключатель света, датчик дождя/света, внутреннее освещение;
2018-2020: Выключатель электромеханического стояночного тормоза, выключатель света, датчик дождя/освещения, освещение салона, диагностический разъем, электроника крыши
F9Модуль переключателей на рулевой колонке
F102016-2018: Дисплей;
2019-2020: Позиционирование автомобиля
F112016-2018: сцепление Haldex;
2019-2020: Муфта полного привода, левый модуль управления бортовой сетью
F12Зона MMI (информационно-развлекательные компоненты)
F132016-2018: Модуль управления адаптивными амортизаторами;
2019-2020: Не используется
F14Вентилятор системы климат-контроля
F15Электронный замок рулевой колонки
F16Компоненты MMI, микрофон ремня безопасности (Roadster)
F17Приборный щиток
F18Камера заднего вида
F19Модуль управления ключом системы комфорта
F20Электрорегулировка поясничной опоры
F22Обогрев салона со стороны переднего пассажира в верхней части шеи (родстер)
F232016-2017: Правое наружное освещение, бортовой компьютер (справа);
2018-2020: Не используется
F242016-2017: Не используется;
2018-2020: Правый модуль управления бортовой сетью
F25Двери/двери со стороны водителя (например, электрические стеклоподъемники)
F26Обогрев сидений
F272016-2017: Не используется;
2018-2020: Модуль управления бортовой сетью
F28Порт AMI High Media
F292016-2017: Бортовой компьютер;
2018-2020: Модуль управления бортовой сетью
F312016-2017: Левый бортовой компьютер;
2018: Левый модуль управления бортовой сетью;
2019-2020: Не используется
F32Системы помощи водителю
F33Воздушная подушка
F342016-2018: Розетка реле, салонный звук, выключатель заднего хода, датчик температуры, датчик уровня масла;
2019-2020: Розетки, салонный звук, выключатель задних фонарей, датчик температуры, датчик уровня масла, подогрев шеи, электромеханический доводчик гаражных ворот
F352016-2018: Диагностика, система корректора фар, датчик качества воздуха, автоматическое затемнение зеркала заднего вида;
2019-2020: Диагностика, корректор фар, датчик качества воздуха, зеркало заднего вида с автоматическим затемнением, модуль переключателей центрального щитка приборов
F36Правый поворотный свет / правая светодиодная фара
F37Левый поворотный свет / левая светодиодная фара
F38Модуль управления двигателем, модуль управления ESC
F39Дверь/боковые двери переднего пассажира (например, электрические стеклоподъемники)
F40Прикуриватель, розетки
F412016-2018: Реле SCR и комплект поставки;
2019-2020: Диагностика топливного бака
F42Зона центрального замка
F432016-2018: Бортовой компьютер;
2019-2020: Не используется
F442016-2017: Не используется;
2018-2020: Модуль управления муфтой полного привода
F45Сиденье со стороны водителя с электрорегулировкой
F46Обогрев верхней части салона со стороны водителя (родстер)
F49Стартер, датчик сцепления
F502016-2017: клапаны ESC;
2018-2020: Не используется
F522016-2018: Не используется;
2019-2020: Модуль управления подвеской
F53Обогрев заднего стекла

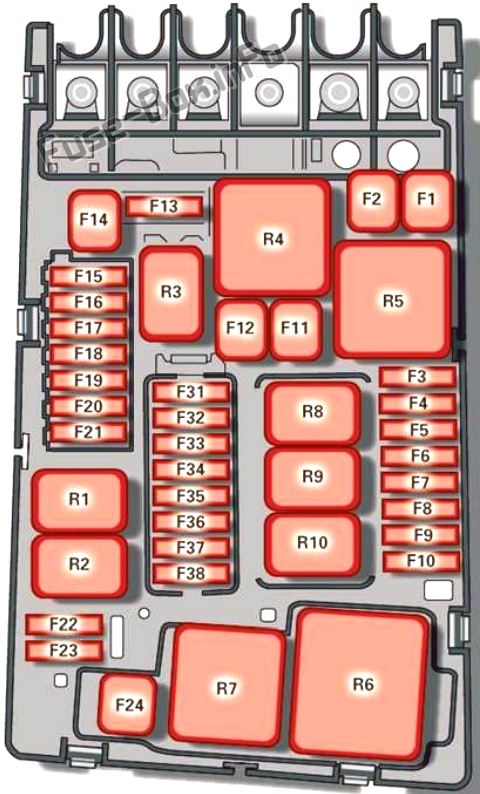

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке

Назначение предохранителей в моторном отсеке
№Описание
F1Модуль управления ЭКУ
F2Модуль управления ЭКУ
F3Модуль управления двигателем
F4Охлаждение двигателя, компоненты двигателя, реле катушки дополнительного отопителя (1+2), реле насоса впрыска вторичного воздуха
F5Компоненты двигателя, баковая система
F6Датчик стоп-сигнала
F7Компоненты двигателя
F8Датчик кислорода
F92016-2018: Компоненты двигателя, выпускной люк, модуль управления временем накаливания;
2019-2020: Компоненты двигателя, выхлопная дверь
F10Топливные форсунки, модуль управления подачей топлива
F112016-2018: ТЭН 2 дополнительного отопителя;
2019-2020: Не используется
F122016-2018: ТЭН 3 дополнительного отопителя;
2019-2020: Не используется
F132016-2018: Блок управления АКПП;
2019-2020: Насос трансмиссионной жидкости
F142016-2017: Не используется;
2018-2020: Катушки зажигания (5-цил.)
F15Horn
F16Катушка зажигания
F172016-2018: Блок управления ESC, блок управления двигателем;
2019-2020: Подавитель
F182016-2018: Клемма 30 (опорное напряжение);
2019-2020: Диагностический интерфейс, мониторинг батареи, антенна открывания гаражных ворот.
F19Дворники
F202016-2018: Хорн;
2019-2020: Охранная сигнализация
F212016-2018: Не используется;
2019-2020: Модуль управления АКПП
F22Диагностика клеммы 50
F23Стартер
F24Нагревательный элемент дополнительного отопителя 1
F312016-2017: Не используется;
2018-2020: Компоненты двигателя (5-цилиндровый)
F322016-2018: светодиодные фары;
2019-2020: Не используется
F332016-2017: Не используется;
2018: Насос трансмиссионной жидкости;
2019-2020: Не используется
