Предохранители и реле Audi Q7 2005-2015
Схемы относятся к указанным годам и вариантам Audi Q7 2005-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
Audi Q7 — полноразмерный кроссовер, который сейчас производится. В данном материале представлено описание всех блоков предохранителей и реле Audi q7, а также их расположение и схемы для автомобилей выпуска 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов. машина претерпела рестайлинг.

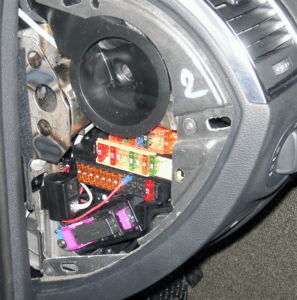

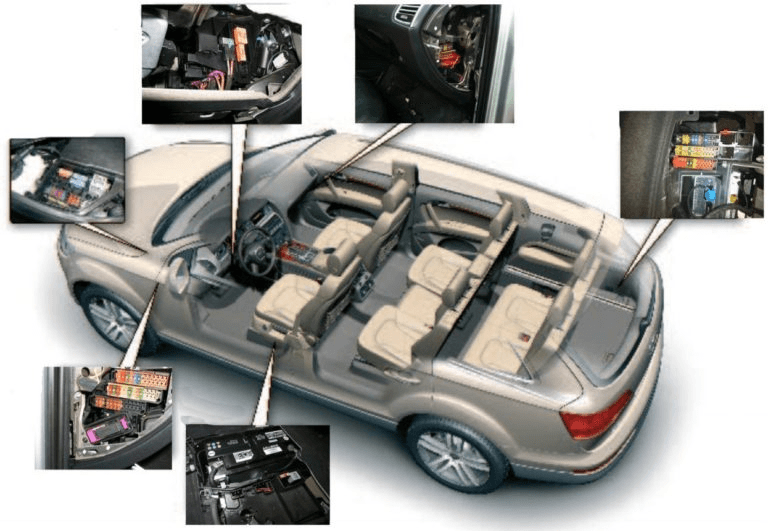

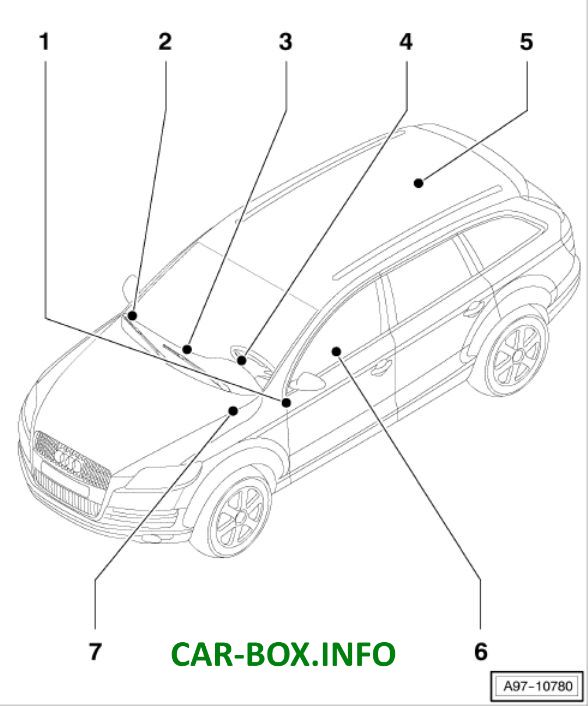

Блокировать локации

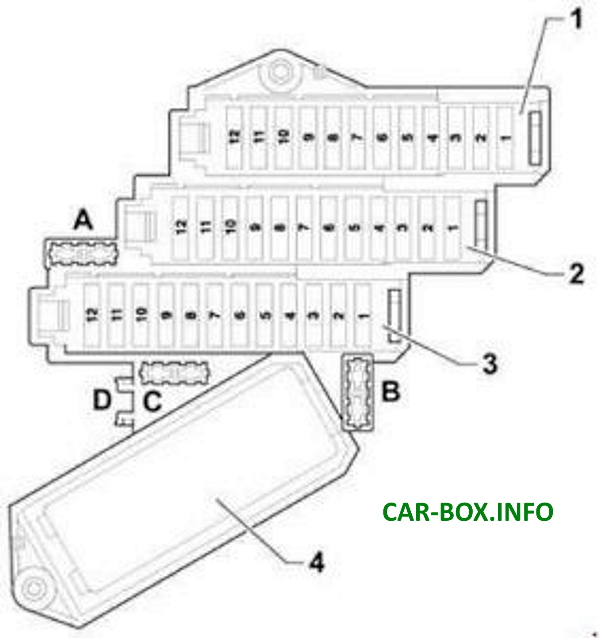

Блок предохранителей передний левый
| Диаграмма | ||
|---|---|---|
 | ||
| № | А | Функция / компонент |
| А | — | Не используется |
| B | 10 | Главный предохранитель кузова -S245- |
| C | — | Не используется |
| D | — | Не используется |
| Панель 1 | ||
| 1 | 5 | До июня 2010 г .: не использовалось |
| С июня 2010: Стабилизатор напряжения -J532-. | ||
| 2 | 5 | До июня 2010 г .: не использовалось |
| С июня 2010: Реле затемнения зеркала заднего вида -J910-. | ||
| 3 | 7,5 | До июня 2010 г .: не использовалось |
| С июня 2010: Блок управления 1 информационной электроники -J794- | ||
| 4 | 5 | До июня 2010 г .: Блок управления датчика давления в шинах -J502- |
| 5 | 20 | Блок управления дополнительного отопителя -J364- |
| 6 | 10 | LHD: Переключатель регулировки поясничной опоры сиденья водителя -E176- |
| 6 | 10 | RHD: Выключатель регулировки поясничного подпора сиденья переднего пассажира -E177- |
| 7 | 35 год | LHD: Блок управления двери водителя -J386- |
| Электродвигатель электрического стеклоподъемника двери водителя -V147- Блок управления левой задней двери -J388- | ||
| Электродвигатель стеклоподъемника задней левой двери -V26- | ||
| 7 | 35 год | RHD: Блок управления двери переднего пассажира -J387- |
| Электродвигатель стеклоподъемника задней правой двери -V27- | ||
| Электродвигатель стеклоподъемника двери переднего пассажира -V148- | ||
| 8 | 15 | LHD: Блок управления двери водителя -J386- |
| Блок управления задней левой двери -J388- (до мая 2008 г.) | ||
| 8 | 15 | RHD: Блок управления двери переднего пассажира -J387- |
| Блок управления задней правой двери -J389- | ||
| 9 | 5 | До мая 2008 г .: Блок управления электропитанием -J644- |
| С июня 2010 г .: Блок управления датчика давления в шинах -J502-. | ||
| 10 | 30 | LHD: Блок управления системы контроля посадки и пуска двигателя -J518- |
| Переключатель доступа и разрешения запуска (E415-) | ||
| 10 | 5 | RHD: Медиаплеер в позиции 1 -R118- (до июня 2009 г.) |
| Медиаплеер в позиции 2 -R119- (до июня 2009 г.) | ||
| CD-чейнджер -R41- (до мая 2010 г.) | ||
| Проигрыватель мини-дисков -R153- (до июня 2009 г.) | ||
| Видеомагнитофон и DVD-проигрыватель -R129- (до июня 2009 г.) | ||
| DVD-проигрыватель -R7- (с июня 2009 г. по май 2010 г.) | ||
| Разъем для подключения внешних аудиоисточников -R199- (с ноября 2006 г. по июнь 2009 г.) | ||
| 11 | 10 | LHD: Блок управления рулевой колонки -J527- |
| 11 | 10 | RHD: Блок управления и индикации Climatronic, задний -E265- |
| Блок управления заднего вентилятора приточного воздуха -J391- | ||
| 12 | 5 | LHD: Датчик системы охраны салона -G273- |
| Автономная сирена -H12- | ||
| 12 | 5 | RHD: Центральный блок управления систем комфорта -J393- |
| Панель 2 | ||
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 15 | До июня 2009 г .: не использовался |
| С июня 2009 г .: Блок управления вентиляции переднего левого сиденья -J800-. | ||
| 4 | 30 | Блок управления электродвигателя стеклоочистителя -J400- |
| Электродвигатель стеклоочистителя -V- | ||
| 5 | 5 | Датчик дождя и света -G397- |
| 6 | 25 | Реле двухтонального звукового сигнала -J4- |
| Высокочастотный звуковой сигнал -H2- | ||
| Звуковой сигнал низкой частоты -H7- | ||
| 7 | 30 | LHD: Блок управления бортовой сети -J519- |
| 7 | 25 | Правый руль; с июня 2010 г .: розетка 12 В 3 -U19- |
| Розетка 12 В 4 -U20- | ||
| 8 | 25 | LHD: Блок управления бортовой сети -J519- |
| 8 | 20 | RHD: прикуриватель -U1- |
| 9 | 25 | LHD: Блок управления бортовой сети -J519- |
| 9 | 25 | RHD: розетка 12 В -U5- |
| Розетка 12 В 2 -U18- | ||
| 10 | 10 | LHD: Блок управления комбинации приборов -J285- |
| до мая 2010 г.) Диагностический интерфейс шин данных -J533- Панель индикации в комбинации приборов -Y24- (до мая 2010 г.) | ||
| 10 | 10 | RHD: Блок управления Climatronic -J255- |
| Блок управления приточного вентилятора -J126- | ||
| 11 | 30 | Реле омывателя фар -J39- |
| 12 | 10 | Разъем 16-контактный -T16-, диагностический разъем |
| Панель 3 | ||
| 1 | 10 | Левая фара |
| 2 | 5 | Блок управления дистанционным управлением -J428- |
| Нагревательный элемент датчика дистанционного управления (ADR) -Z47- | ||
| 3 | 5 | Прямой вид Япония |
| Блок индикации -J145- | ||
| Кнопка панели дисплея -E506- | ||
| Реле запорного клапана охлаждающей жидкости -J541- | ||
| Запорный клапан охлаждающей жидкости отопителя -N279- | ||
| 4 | 10 | Предупреждение о выезде с полосы движения |
| Блок управления системы предупреждения о выезде за пределы полосы движения -J759- | ||
| Обогрев лобового стекла системы предупреждения о выезде за пределы полосы движения -Z67- | ||
| 5 | 10 | LHD: Блок управления сигнального блока -J616- (до июня 2009 г.) |
| 5 1) | Панель управления спецсигналами -E507- (до июня 2009 г.) | |
| Комплект для подключения мультимедийной системы (9WM) (с ноября 2007 г.) | ||
| 5 | 5 | RHD: Комплект для подключения мультимедиа (9WM) (с ноября 2007 г.) |
| 6 | 5 | LHD: Блок управления рулевой колонки -J527- |
| Блок управления доступа и разрешения пуска двигателя -J518- | ||
| Выключатель света -E1- | ||
| Центральный блок управления систем комфорта -J393- | ||
| Блок управления распознавания прицепа -J345- | ||
| Блок управления датчика давления в шинах -J502 — (7K6) (с июня 2008 г.) | ||
| 6 | 5 | RHD: Обогрев заднего левого сиденья -Z10- |
| Обогреваемая спинка заднего левого сиденья -Z11- | ||
| Подогрев заднего правого сиденья -Z12- | ||
| Спинка заднего сиденья с подогревом -Z13- | ||
| 7 | 5 | Датчик уровня и температуры моторного масла -G266- |
| 8 | 5 | Разъем 16-контактный -T16-, диагностический разъем |
| 9 | 5 | Зеркало заднего вида с автоматическим затемнением -Y7- |
| 10 | 5 | Блок управления открывателя гаражных ворот -J530- |
| Панель управления устройством открывания ворот гаража -E284- | ||
| 11 | 5 | Диагностический интерфейс шин данных -J533- |
| 11 | 5 | Блок управления подушек безопасности -J234- |
| 12 | 5 | LHD: Регулятор угла наклона фар -E102- |
| Серводвигатель корректора левой фары -V48- | ||
| Электродвигатель корректора корректора правой фары -V49- | ||
| 12 | 5 | RHD: Датчик качества воздуха -G238- |
| Блок управления и индикации Climatronic, задний отсек -E265- | ||
| Блок управления Climatronic -J255- | ||
| ||
- 1) С ноября 2007 г.
- 2) Только для автомобилей с 6-цилиндровым двигателем 2 поколения.
- LHD — Автомобили с левым рулем
- RHD — Автомобили с правым рулем

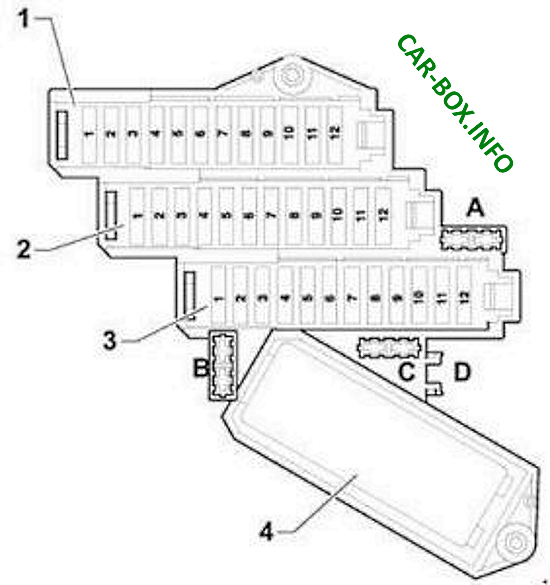

Блок предохранителей передний правый
| Диаграмма | ||
|---|---|---|
 | ||
| № | А | Описание |
| А | 5 | Предохранитель блока управления структурным шумом -S348- |
| B | 5 | С июня 2008 г .: Предохранитель холодильного отделения -S340-. |
| C | — | Не используется |
| D | — | Не используется |
| Блок предохранителей 1 | ||
| 1 | 20 | Обогрев заднего левого сиденья -Z10- |
| Обогреваемая спинка заднего левого сиденья -Z11- | ||
| Подогрев заднего правого сиденья с подогревом -Z12- | ||
| Спинка заднего сиденья с подогревом -Z13- | ||
| 2 | 10 | До мая 2010 г .: Блок управления автоматической коробкой передач -J217- (0AT) |
| 2 | 5 | Блок управления автоматической коробкой передач -J217- (09D) (до мая 2010 г.) |
| Усилитель для мобильного телефона -R86- (с июня 2010 г.) | ||
| Блок управления считывателя карт -J676- (с июня 2010 г.) | ||
| Держатель телефона -R126- (с июня 2010 г.) | ||
| 3 | 30 | Обогрев переднего левого сиденья -Z45- |
| Подогрев переднего правого сиденья -Z46- | ||
| 3 | 15 | Правый руль; с июня 2009: Блок управления обогревом правого переднего сиденья -J799- |
| 4 | 20 | Блок управления ABS -J104- |
| 5 | 15 | LHD: дверь переднего пассажира |
| Блок управления задней правой двери -J389- (до мая 2008 г.) | ||
| 5 | 15 | RHD: Блок управления двери водителя -J386- |
| Блок управления задней левой двери -J388- | ||
| 6 | 25 | LHD: розетка 12 В 3 -U19- |
| Розетка 12 В 4 -U20- | ||
| 6 | 25 | Правый руль; до мая 2010 г .: розетка 12 В 3 -U19- |
| Розетка 12 В 4 -U20- | ||
| 6 | 30 | Правый руль; с июня 2010: Блок управления бортовой сети -J519- |
| 7 | 10 | LHD: Выключатель регулировки поясничного подпора сиденья переднего пассажира -E177- |
| RHD: Выключатель регулировки поясничного подпора сиденья водителя -E176- | ||
| 8 | 20 | LHD: прикуриватель -U1- |
| 8 | 25 | RHD: Блок управления бортовой сети -J519- |
| 9 | 25 | LHD: розетка 12 В -U5- |
| Розетка 12 В 2 -U18- | ||
| 9 | 25 | RHD: Блок управления бортовой сети -J519- |
| 10 | 10 | LHD: Блок управления Climatronic -J255- |
| Блок управления приточного вентилятора -J126- | ||
| 10 | 10 | RHD: |
| До июня 2010 г .: Блок управления комбинации приборов -J285- | ||
| С июня 2010 г .: Диагностический интерфейс шины данных -J533-. | ||
| 11 | 5 | До июня 2010 г .: выключатель стоп-сигнала -F- (до мая 2008 г.) |
| Выключатель педали тормоза -F47- (до мая 2008 г.) | ||
| Блок управления ABS -J104- (до мая 2008 г.) | ||
| 11 | 15 | С июня 2010: Холодильный отсек -J698- |
| 12 | 15 | Блок управления бортовой сети 2 -J520- |
| Блок предохранителей 2 | ||
| 1 | 10 | Правая фара |
| 2 | 5 | Блок управления дорожным просветом -J197- |
| 3 | 5 | Комплект для установки мобильного телефона (9ZD) |
| 4 | 5 | Ассистент смены полосы движения |
| Блок управления 2 ассистента смены полосы движения -J770- | ||
| 5 | 5 | Реле отключения стоп-сигналов -J508- Выключатель педали сцепления -F36- (до июня 2009 г.) |
| 6 | 5 | 5A: Блок управления автоматической коробкой передач -J217- |
| 20 | 20A: Блок управления автоматической коробкой передач -J217- (09D) | |
| 7 | 5 | Блок управления ABS -J104- |
| 8 | 5 | Многофункциональный переключатель -F125- |
| Переключатель Tiptronic -F189- | ||
| Блок управления датчика селектора -J587- | ||
| 9 | 5 | Блок управления парковочного ассистента -J446- |
| Блок управления наружной камерой -J928- (с июня 2012 г .; LHD) | ||
| 10 | 5 | LHD: Блок управления подушек безопасности -J234- |
| RHD: Диагностический интерфейс шин данных -J533- | ||
| 11 | 5 | LHD: Выключатель регулировки подогрева заднего левого сиденья -E128- |
| Выключатель регулировки подогрева заднего правого сиденья -E129- | ||
| 11 | 5 | RHD: Рулевая колонка |
| Блок управления доступа и разрешения пуска двигателя -J518- | ||
| Система комфорта | ||
| Блок управления распознавания прицепа -J345- | ||
| 12 | 5 | LHD: Датчик качества воздуха -G238- |
| Блок управления и индикации Climatronic, задний отсек -E265- | ||
| Блок управления Climatronic -J255- | ||
| 12 | 5 | RHD: Регулятор угла наклона фар -E102- |
| Регулировка угла наклона левой фары | ||
| Электродвигатель корректора корректора правой фары -V49- | ||
| Блок предохранителей 3 | ||
| 1 | 15 | До мая 2007 г .: Электродвигатель заднего стеклоочистителя -V12-. |
| С июня 2008 г .: охлаждаемый отсек -J698- | ||
| 1 | 10 | С июня 2010: Блок управления комбинации приборов -J285- |
| 2 | 5 | До июня 2010 г .: резистор подогрева левой форсунки -Z20-. |
| Сопротивление обогрева правой форсунки -Z21- | ||
| С июня 2010: Блок управления камеры заднего вида -J772- | ||
| 3 | 30 | LHD: не используется |
| RHD: Блок управления бортовой сети -J519- | ||
| 3 | 5 | С июня 2010: DVD-плеер -R7- 1) |
| CD-чейнджер -R41- 1) | ||
| 4 | 5 | С июня 2009 г .: Дисплей передней панели, дисплей и вывод информации -J685- |
| 5 | 5 | До июня 2009 г .: приемопередающее устройство для телефона -R36- |
| До мая 2010 г .: Держатель телефона -R126- | ||
| Блок управления считывателя карт -J676- | ||
| 5 | 10 | С июня 2010: Блок управления автоматической коробкой передач -J217-. |
| 15 | ||
| 6 | 15 | Передний блок управления, блок управления индикации и вывода информации -J523- |
| Антенный усилитель -R24- | ||
| 6 | 7,5 | До июня 2009 г .: Блок управления передней панели, дисплея и вывода информации -J523- |
| До мая 2010 г .: Блок управления 1 информационной электроники -J794- | ||
| 6 | 30 | С июня 2010 г .: Реле гидравлического насоса коробки передач -J510- 1) |
| Блок управления дополнительного гидронасоса -J922- 1) | ||
| 7 | 20 | Блок управления сдвижного люка -J245- |
| 8 | 20 | Блок управления заднего сдвижного люка -J392- |
| 9 | 20 | Блок управления жалюзи -J394- |
| 10 | 5 | LHD: Медиаплеер в позиции 1 -R118- (до июня 2009 г.) |
| Медиаплеер в позиции 2 -R119- (до июня 2009 г.) | ||
| CD-чейнджер -R41- (до мая 2010 г.) | ||
| DVD-проигрыватель -R7- (до мая 2010 г.) | ||
| Проигрыватель мини-дисков -R153- (до июня 2009 г.) | ||
| Видеомагнитофон и DVD-проигрыватель -R129- (до июня 2009 г.) | ||
| Разъем для подключения внешних аудиоисточников -R199- (с ноября 2006 г. по июнь 2009 г.) | ||
| 10 | 30 | RHD: Блок управления системы контроля посадки и пуска двигателя -J518- |
| Переключатель доступа и разрешения запуска -E415- | ||
| 11 | 35 год | LHD: Электродвигатель стеклоподъемника переднего пассажира -V148- |
| Электродвигатель стеклоподъемника задней правой двери -V27- | ||
| 11 | 35 год | RHD: Электродвигатель стеклоподъемника водителя -V148- |
| Электродвигатель стеклоподъемника двери водителя -V147- Блок управления задней левой двери -J388- | ||
| Электродвигатель стеклоподъемника задней левой двери -V26- | ||
| 12 | 10 | LHD: Блок управления и индикации Climatronic, задний -E265- |
| Блок управления заднего вентилятора приточного воздуха -J391- | ||
| 12 | 10 | RHD: Блок управления рулевой колонки -J527- |
| За работу прикуривателя и дополнительных розеток (USB) отвечают предохранители 6, 8 и 9. 1) Только для автомобилей с системой Start / Stop LHD — автомобили с левым рулем RHD — автомобили с правым рулем | ||

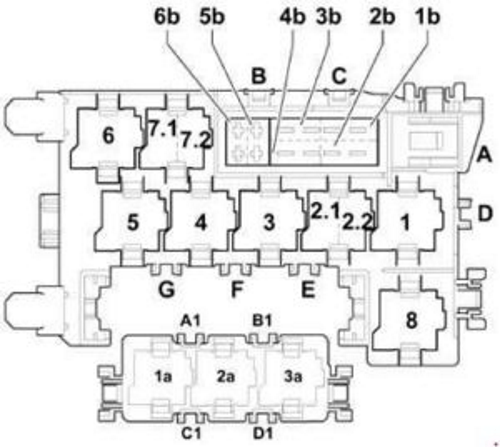

| Блок реле и предохранителей в центре схемы лицевой панели | ||
|---|---|---|
 | ||
| № | А | Описание |
| B | — | Не используется |
| C | 30 | Блок управления распознавания прицепа -J345- (только США) Усилитель тормозов (только США) |
| D | 30 | Блок управления регулировки сиденья и рулевой колонки с функцией памяти -J136- Блок управления регулировки сиденья переднего пассажира с функцией памяти -J521- |
| E | — | Не используется |
| F | — | Не используется |
| грамм | — | Не используется |
| 1b | 40 | Приточный вентилятор -V2- |
| 2b | 40 | Блок управления ABS -J104- |
| 3b | 40 | Приточный вентилятор заднего отсека -V80- |
| 4b | 40 | Обогрев заднего стекла -Z1- |
| 5b | 15 | С июня 2007 г .: Электродвигатель заднего стеклоочистителя -V12-. |
| 6b | 5 | С июня 2007 г .: Нагревательный резистор левой форсунки омывателя -Z20- Нагревательный резистор правой форсунки омывателя -Z21- |
| A1 | — | Не используется |
| B1 | — | Не используется |
| C1 | — | Не используется |
| D1 | — | Не используется |
| Реле | ||
| 1 | Реле компрессора регулировки дорожного просвета -J403- | |
| 2.1 | Силовое реле, кл. 75x -J694- | |
| 2.2 | Реле двухтонального звукового сигнала -J4- | |
| 3 | Реле омывателя фар -J39- | |
| 4 | Реле отключения стоп-сигналов -J508- | |
| 5 | Не используется | |
| 6 | Реле обогрева заднего стекла -J9- | |
| 7.1 | V6 TDI / FSI, V8 MPI / FSI, V12 TDI: Реле перекачки охлаждающей жидкости после выключения. двигатель -J151- (V6 FSI с июня 2009 г.) | |
| 7.1 | Реле запорного клапана охлаждающей жидкости -J541- (только для автомобилей с 6-цилиндровым дизельным двигателем 2-го поколения) | |
| 7.2 | С июня 2010: Реле затемнения зеркала заднего вида -J910-. | |
| 8 | Реле гидронасоса КП -J510- (с июня 2010 г. только для автомобилей с 8-ступенчатой АКП) | |
| 1а | Не используется | |
| 2а | Не используется | |
| 3а | Не используется | |

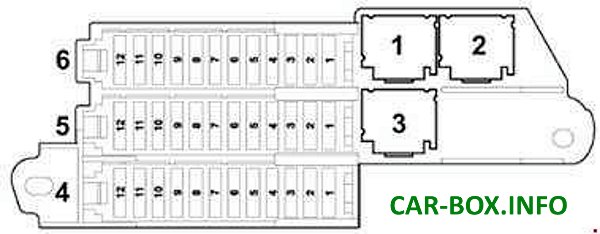

Ящик для багажника
фото агрегата в багажнике
| Диаграмма | ||
|---|---|---|
 | ||
| № | А | Функция / компонент |
| Панель 6 | ||
| 1 | 15 | До мая 2010 г .: Блок управления сигнального блока -J616- |
| С июня 2010: Блок управления мультимедийной системы -J650- | ||
| 2 | 30 | Блок управления системы дозирования восстановителя -J880- |
| 3 | 15 | До мая 2010 г .: Блок управления дорожным просветом -J197- |
| 3 | 5 | С июня 2012 г .: Выключатель винта бачка для восстановителя -F502- |
| 4 | 5 | С июня 2009 по май 2010: Блок управления камеры заднего вида -J772- |
| Камера заднего вида -R189- | ||
| 5 | 5 | Блок управления парковочного ассистента -J446- |
| 6 | 15 | Центральный блок управления 2 систем комфорта -J773- |
| 7 | 15 | Центральный блок управления 2 систем комфорта -J773- |
| 8 | 5 | Радиоприемник автономного отопителя -R64- |
| 9 | 20 | Розетка 12 В 5 -U26- |
| 10 | 20 | Центральный блок управления систем комфорта -J393- |
| 11 | 15 | Считыватель антенн без ключа -J723- |
| 12 | 30 | Центральный блок управления систем комфорта -J393- |
| Панель 5 | ||
| 1 | 15 | Блок управления сигнального блока -J616- |
| 2 | 5 | Специальные сигналы панели управления -E507- |
| 3 | 15 | Реле радиоизоляции, радиореле -J84- Радио -R8- |
| 4 | 15 | Реле радиоизоляции, радиореле -J84- Радио -R8- |
| 5 | 5 | Радио -R- |
| 5 | 15 | С июня 2010 г .: Блок управления сигнального блока -J616-. |
| 6 | 5 | ТВ-тюнер -R78- |
| С июня 2009 г .: не используется. | ||
| 7 | 5 | Блок управления навигационной системы CD -J401- |
| С июня 2009 г .: не используется. | ||
| 8 | 30 | Блок управления цифровой аудиосистемы -J525- |
| С июня 2009 г .: не используется. | ||
| 9 | 5 | Цифровое радио -R147-, с июня 2009 г .: не используется |
| 10 | 30 | Блок управления 2 цифровой аудиосистемы -J787-, с июня 2009 г .: не используется |
| 11 | 5 | Блок управления камеры заднего вида -J772- |
| Камера заднего вида -R189- | ||
| С июня 2009 г .: не используется. | ||
| 12 | — | Не используется |
| Панель 4 | ||
| 1 | 5 | С июня 2009 по май 2010: Радио -R- |
| 1 | 7,5 | С июня 2010: Блок управления цифровой аудиосистемы -J525- |
| 30 | ||
| 2 | 5 | С июня 2009 г .: ТВ-тюнер -R78- |
| С июня 2011: Цифровой ТВ-тюнер -R171- | ||
| 3 | 30 | С июня 2009: Блок управления цифровой аудиосистемы -J525- |
| 4 | 30 | С июня 2009 г .: Блок управления 2 цифровой аудиосистемы -J787- |
| 5 | 15 | Информационно-развлекательная система на задних сиденьях (9WP, 9WK) (с ноября 2007 г. по май 2010 г.) |
| Блок управления мультимедийной системы -J650- (до мая 2010 г.) | ||
| С июня 2010 г .: Блок управления дорожным просветом -J197- | ||
| 6 | 20 | Центральный блок управления систем комфорта -J393- |
| 7 | 30 | Блок управления крышки багажника -J605- |
| Электродвигатель блока управления крышки багажника -V375- | ||
| 8 | 30 | Блок управления 2 крышки багажника -J756- |
| Электродвигатель блока управления 2 крышки багажника -V376- | ||
| 9 | 15 | Блок управления распознавания прицепа -J345- |
| 10 | 15 | Блок управления распознавания прицепа -J345- |
| 20 1) | ||
| 11 | 15 | Блок управления распознавания прицепа -J345- |
| 20 1) | ||
| 12 | 30 | Блок управления распознавания прицепа -J345- Swing- |
| 25 1) | мотор с шаровой головкой -V317- | |
| Реле | ||
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | 6-контактный разъем -T6am- информационно-развлекательной системы заднего сиденья | |
| 1) С июня 2007 г. | ||

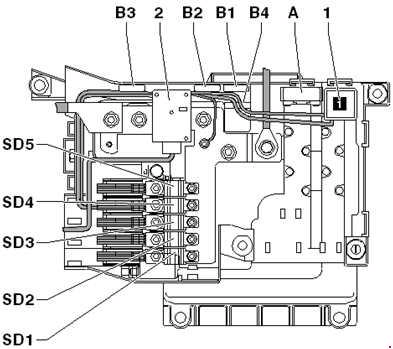

| Коробка под сиденье водителя схема | ||
|---|---|---|
 | ||
| № | А | Функция / компонент |
| 2 | — | Пиропатрон отключения аккумуляторной батареи -N253- |
| А | 40 | Предохранитель регулировки дорожного просвета -S110- |
| В 1 | 30 | С июня 2010 г .: Предохранитель 1 (30) -S204-. |
| В 2 | 5 | С июня 2008: Предохранитель системы определения местоположения автомобиля -S347-. |
| В 3 | — | Не используется |
| В 4 | 30 | С июня 2010: Предохранитель 2 (30) -S205- |
| SD1 | 150 | Предохранитель 1 в блоке предохранителей D -SD1- |
| SD2 | 125 | До мая 2006 г .: Предохранитель 2 в блоке предохранителей D -SD2- |
| SD2 | 150 | С июня 2006 г .: Предохранитель 2 в блоке предохранителей D -SD2- |
| SD3 | 50 | Предохранитель 3 в блоке предохранителей D -SD3- |
| SD4 | 60 | Предохранитель 4 в блоке предохранителей D -SD4- |
| SD5 | 125 | Предохранитель 5 в блоке предохранителей D -SD5- |
| Реле | ||
| 1 | Реле электропитания клеммы 15 -J329- | |

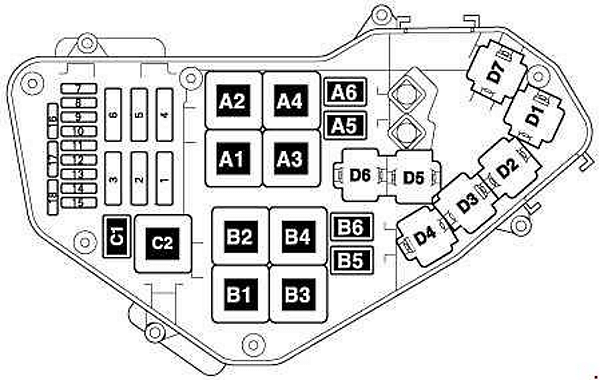

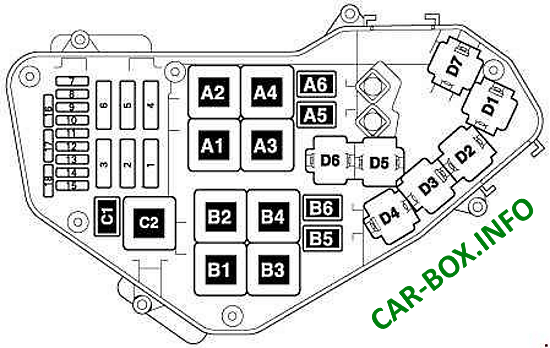

Блок в моторном отсеке (под капотом)
| Схема (для бензиновых двигателей) | ||
|---|---|---|
 | ||
| № | А | Функция / компонент |
| 1 | 40 60 | Вентилятор радиатора -V7- |
| 2 | 50 | Электродвигатель насоса вторичного воздуха -V101- |
| 3 | — | Не используется |
| 4 | 40 | Вентилятор радиатора 2 -V177- |
| 60 | ||
| 5 | 50 | Электродвигатель 2 насоса вторичного воздуха -V189- |
| 6 | — | Не используется |
| 7 | 30 | Катушки зажигания |
| 20 | ||
| 8 | 5 | Блок управления вентилятора радиатора -J293- |
| Блок управления 2 вентилятора радиатора -J671- | ||
| 9 | 15 | Блок управления двигателем -J623- |
| Форсунки | ||
| 10 | 10 | Датчик высокого давления -G65- |
| Циркуляционный насос охлаждающей жидкости -V50- | ||
| Термостат охлаждающей жидкости двигателя с электронным управлением -F265- | ||
| Реле циркуляции охлаждающей жидкости после остановки двигателя -J151- | ||
| Клапан 1 регулировки фаз газораспределения -N205- | ||
| система регулировки фаз газораспределения 2-х клапанов -N208- | ||
| Клапан заслонки впускного коллектора -N316- | ||
| система регулирования фаз газораспределения выпускных клапанов -N318- | ||
| Система регулирования фаз газораспределения выпускных клапанов 2 -N319- | ||
| Клапан 2 заслонки впускного коллектора -N403- | ||
| Насос охлаждения наддувочного воздуха -V188- | ||
| 11 | 5 | Блок управления двигателем -J623- |
| Расходомер воздуха -G70- | ||
| 12 | 5 | Резистор отопителя системы вентиляции картера -N79- |
| 13 | 15 | Расходомер воздуха -G70- |
| Расходомер воздуха 2 -G246- | ||
| Электромагнитный клапан 1 угольного фильтра -N80- | ||
| Клапан управления подачей вторичного воздуха -N112- | ||
| Клапан дозирования топлива -N290- | ||
| Клапан заслонки впускного коллектора -N316- | ||
| Клапан 2 подачи вторичного воздуха -N320- | ||
| Клапан дозирования топлива 2 -N402- 1) | ||
| Клапан регулировки давления масла -N428- 3) | ||
| Насос охлаждающей жидкости после остановки двигателя -V51- | ||
| Диагностический насос топливной системы -V144- | ||
| Запорный клапан вентиляции картера -N548- | ||
| 14 | 15 | Лямбда-зонд -G39- |
| Лямбда-зонд 2 -G108- | ||
| 15 | 15 | Лямбда-зонд после катализатора -G130- |
| Лямбда-зонд 2 после катализатора -G131- | ||
| 16 | 30 | Блок управления топливного насоса -J538- |
| 17 | 5 | Блок управления двигателем -J623- |
| 18 | 15 | Вакуумный насос тормозной системы -V192- 1) 2) |
| Реле | ||
| A1 | До июня 2009 г .: реле стартера -J53- | |
| С июня 2009 г .: Реле питания электроники двигателя -J757-. | ||
| A2 | До июня 2009 г .: Реле стартера 2 -J695- | |
| С июня 2009 г .: реле питания Motronic -J271-. | ||
| A3 | До июня 2009 г .: Реле питания электроники двигателя -J757- | |
| С июня 2009 г .: не используется. | ||
| A4 | BAR: Реле насоса вторичного воздуха -J299- (+ CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE с июня 2009 г.) | |
| A5 | До июня 2009 г .: Реле усилителя тормозов -J569- | |
| С июня 2009 г .: реле стартера -J53-. | ||
| A6 | До июня 2009: Реле прокачки охлаждающей жидкости после выключения. двигатель -J151- | |
| С июня 2009 г .: Реле стартера 2 -J695-. | ||
| B1 | Не используется | |
| Би 2 | С июня 2009 г .: не используется. | |
| B3 | До июня 2009 г .: Реле топливного насоса -J17- | |
| С июня 2009 г .: не используется. | ||
| B4 | С июня 2009 г .: не используется. | |
| B5 | До июня 2009 г .: Реле насоса охлаждения топлива -J445-. | |
| С июня 2009 г .: не используется. | ||
| B6 | Не используется | |
| C1 | До июня 2009 г .: Реле циркуляционного насоса -J160- | |
| С июня 2009 г .: | ||
| BAR: Реле циркуляционного насоса -J160- | ||
| BHK, BHL: Реле усилителя тормозов -J569- | ||
| CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE: Реле вспомогательного насоса охлаждающей жидкости -J496- | ||
| C2 | Реле питания Motronic -J271- | |
| Не используется | ||
| Схема (для дизельных двигателей) | |||
|---|---|---|---|
 | |||
| № | А | Описание | |
| 1 | 60 | Блок управления вентилятора радиатора -J293- | |
| Вентилятор радиатора -V7- | |||
| 2 | 80 | Блок управления свечей накаливания -J179- | |
| 3 | 40 | Нагревательный элемент дополнительного воздушного отопителя -Z35- (400 Вт) | |
| 4 | 40 | Блок управления 2 вентилятора радиатора -J671- Радиатор | |
| 60 | вентилятор 2 -V177- | ||
| 5 | 80 | Блок управления 2 времени накала -J703- | |
| 60 | Реле 3-й ступени нагрева -J959- | ||
| 6 | 80 | Нагревательный элемент дополнительного воздушного отопителя -Z35- (2 x 400 Вт) | |
| 60 | |||
| 7 | 15 | Термостат параметрического охлаждения двигателя -F265- | |
| Блок управления свечей накаливания -J179- | |||
| Дроссельная заслонка -J338- | |||
| Реле малой мощности нагрева -J359- | |||
| Реле высокой мощности нагрева -J360- | |||
| Блок управления турбокомпрессора 1 -J724- | |||
| Блок управления турбокомпрессора 2 -J725- | |||
| Блок управления заслонки байпасного интеркулера -J865- | |||
| Клапан рециркуляции ОГ -N18- | |||
| Переключающий клапан охладителя рециркуляции ОГ -N345- | |||
| Переключающий клапан 2 охладителя рециркуляции ОГ -N381- | |||
| Электромагнитный клапан электрогидравлической опоры двигателя -N398- | |||
| Клапан регулировки давления масла -N428- | |||
| Клапан охлаждающей жидкости ГБЦ -N489- | |||
| Электродвигатель заслонки впускного коллектора -V157 — | |||
| Электродвигатель 2 заслонки впускного коллектора -V275- | |||
| 8 | 5 | Блок управления вентилятора радиатора -J293- | |
| Блок управления 2 вентилятора радиатора -J671- | |||
| 9 | 15 | Блок управления двигателем -J623- | |
| Блок управления двигателем 2 -J624- | |||
| 10 | 10 | Регулятор давления топлива -N276- | |
| Клапан дозирования топлива -N290- | |||
| Клапан 2 дозирования топлива -N402- | |||
| Клапан 2 регулировки давления топлива -N484- | |||
| 11 | 15 10 | Лямбда-зонд -G39- | |
| Лямбда-зонд 2 -G108- | |||
| Подогреватель лямбда-зонда -Z19- | |||
| Нагреватель лямбда-зонда 2 -Z28- | |||
| 12 | 10 5 | Реле топливного насоса охлаждения -J445- | |
| Блок управления датчика NOx -J583- | |||
| Блок управления датчика NOx 2 -J881- | |||
| Насос охлаждающей жидкости -V166- | |||
| Насос радиатора системы рециркуляции ОГ -V400- | |||
| Не используется | |||
| Дизельный сажевый фильтр -G784- | |||
| 13 | 10 | Датчик высокого давления -G65- | |
| 15 | Реле циркуляции охлаждающей жидкости после остановки двигателя -J151- | ||
| Реле топливного насоса охлаждения -J445- | |||
| Блок управления свечей накаливания 2 -J703- | |||
| Переключающий клапан 2 охладителя рециркуляции выхлопных газов -N381- | |||
| Насос охлаждающей жидкости после остановки двигателя -V50- | |||
| Насос охлаждающей жидкости после остановки двигателя -V51- | |||
| Насос охлаждающей жидкости -V166- | |||
| Электродвигатель 2 заслонки впускного коллектора -V275- | |||
| Насос радиатора системы рециркуляции ОГ -V400- | |||
| 14 | 5 | Расходомер воздуха -G70- | |
| Расходомер воздуха 2 -G246- | |||
| 15 | 5 | Блок управления двигателем -J623- | |
| Блок управления двигателем 2 -J624- | |||
| 16 | 20 | Насос подачи топлива -G6- | |
| 25 | Блок управления топливного насоса -J538- | ||
| 17 | 20 | Топливный насос -G23- | |
| 17 | 10 | Датчик давления системы дозирования восстановителя -G686- | |
| Насос присадки -V437- | |||
| Дополнительный нагревательный элемент -Z103- | |||
| 17 | 5 | Блок управления двигателем -J623- | |
| Блок управления двигателем 2 -J624- | |||
| 18 | 7,5 | Нагревательный резистор вентиляции картера -N79- | |
| Нагревательный резистор 2 вентиляции картера -N483- | |||
| 18 | 20 | Реле дополнительного топливного насоса -J832- | |
| Дополнительный топливный насос -V393- | |||
| 18 | 10 5 | Датчик давления системы дозирования восстановителя -G686- | |
| Насос присадки -V437- | |||
| Нагревательный элемент насоса присадок -Z103- | |||
| Реле | |||
| A1 | Блок управления свечей накаливания -J179- | ||
| A2 | До июня 2009 г., V12: Реле стартера -J53- | ||
| С июня 2009 г .: Реле электропитания клеммы 30 -J317-. | |||
| A3 | CCGA, CCFA, CCFC, V12: Блок управления временем накаливания 2 -J703- (CCFA, CCFC с июня 2009 г.) | ||
| A4 | До июня 2009 г., V12: Реле стартера 2 -J695- | ||
| С июня 2009 г .; CCMA, CATA: Реле дополнительного топливного насоса -J832- | |||
| A5 | До июня 2009 г .: не используется | ||
| С июня 2009 г .: Реле стартера -J53-. | |||
| A6 | До июня 2009 г .: Реле вспомогательного топливного насоса -J832-. | ||
| С июня 2009: Реле стартера 2 -J695-. | |||
| B1 | CCMA, CATA, CLZB, CNRB: реле малой тепловой мощности -J359- (CLZB, CNRB с июня 2009 г.) | ||
| Би 2 | Не используется | ||
| B3 | До июня 2009 г .: Реле топливного насоса -J17- | ||
| С июня 2009 г .; CLZB, CNRB: Реле 3-й ступени нагрева -J959- | |||
| B4 | CCMA, CATA, CLZB, CNRB: реле высокой тепловой мощности -J360- (CLZB, CNRB с июня 2009 г.) | ||
| B5 | До июня 2009 г., V12: Реле насоса охлаждения топлива -J445- | ||
| С июня 2009 г .; CCFA: Реле топливного насоса дополнительного отопителя -J749- | |||
| B6 | CCGA, V12: Реле вспомогательного насоса охлаждающей жидкости -J496- | ||
| C1 | До июня 2009 г., V12: Реле топливного насоса дополнительного отопителя -J749-. | ||
| С июня 2009 г .; CCMA, CATA, CCFA: Реле насоса охлаждения топлива -J445- | |||
| C2 | До июня 2009 г., V12: Реле электропитания клеммы 30 -J317- | ||
| С июня 2009 г .; CCFA: Реле топливного насоса -J17- | |||
