Предохранители и реле Mazda MPV
Схемы относятся к указанным годам и вариантам Mazda MPV. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Оглавление
Второе поколение Mazda MPV минивэн был выпущен в 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах как с бензиновым и дизельными двигателями. За это время модель 2 раза подвергалась рестайлингу. Поскольку поставляются по всему миру, вы можете найти Mazda MPV с левым и правым рулем. В этой статье вы найдете описание предохранителей и реле Mazda MPV со схемами блоков, их фотографиями и расположением.
Блок предохранителей в салоне

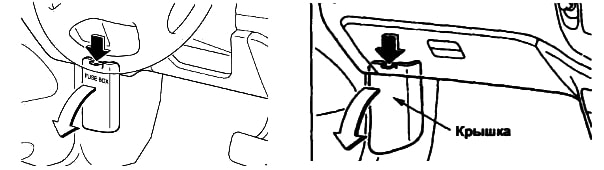

Он расположен на левой стойке под панелью приборов за защитной крышкой.
Рулевое колесо слева Рулевое колесо справа
Например

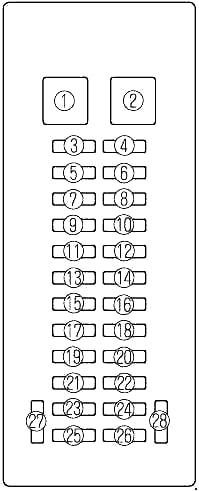

Диаграмма
Назначение
| 1 | 20A WIPER — 1999-2001: Стеклоочиститель и омыватель. |
|---|---|
| 30A P. WIND — 2002-2005: Стеклоподъемники | |
| 40A P. WIND — 2006: Стеклоподъемники | |
| 2 | 30A P. WIND — 1999-2001: Стеклоподъемники |
| 20A WIPER — 2002-2006: Стеклоочиститель и омыватель. | |
| 3 | 15А SUN ROOF — Люк |
| 4 | 10А R.WIP — Стеклоочиститель и омыватель заднего стекла |
| 5 | 15A SEAT — 1999-2001: Сиденье |
| SEAT 20A — 2002-2006: Сиденье | |
| 6 | 10A M.DEF — Зеркала с подогревом |
| 7 | 10A A / C — Кондиционер |
| 8 | 10А ДХО — Дневные ходовые огни |
| 9 | бронировать |
| 10 | 20A H / CLEAN — Омыватель фар |
| 11 | бронировать |
| 12 | 10А ОПАСНОСТЬ — Тревога |
| 13 | 10А КОМНАТА — 1999-2001: Освещение салона, обогрев багажного отделения. |
| 10А КОМНАТА — 2002-2006: Освещение салона, обогрев багажного отделения. | |
| 14 | 15A AUX POWER — 1999-2001: Разъем для дополнительных устройств |
| 25A AUX POWER — 2002-2006: Разъем для аксессуаров | |
| 15 | 15A CLOSER LH — 1999-2001: Сдвижная дверь слева |
| 20A CLOSER LH — 2002-2006: Сдвижная дверь слева | |
| 16 | 10A AUDIO — Аудиосистема |
| 17 | 30А D.LOCK — Центральный замок |
| 18 | 30A P / SEAT — 2002-2006: Сиденье с электроприводом |
| 19 | 10A ENGINE — Блок управления двигателем |
| 20 | 10А МЕТР — Комбинация приборов |
| 21 год | 15А STOP — Лампы стоп-сигналов |
| 22 | 15A CLOSER RH — 1999-2001: Правая сдвижная дверь |
| 20A CLOSER RH — 2002-2006: Правая сдвижная дверь | |
| 23 | 30A ACC.DELAY — Реле стеклоподъемников |
| 24 | 15А СЧЕТЧИК — Комбинация приборов, замок зажигания |
| 25 | 10А СТ. ЗНАК — сигнал стартера |
| 26 год | 15A CIGAR — 1999-2001: Прикуриватель. |
| 25A CIGAR — 2002-2006: Прикуриватель | |
| 27 | бронировать |
| 28 год | бронировать |
Предохранитель №26 отвечает за прикуриватель.
Блок предохранителей в моторном отсеке

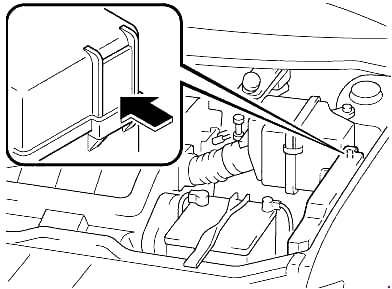

В моторном отсеке, в левой части моторного отсека, рядом с аккумуляторной батареей, находятся главный блок и блок реле.
Блок предохранителей

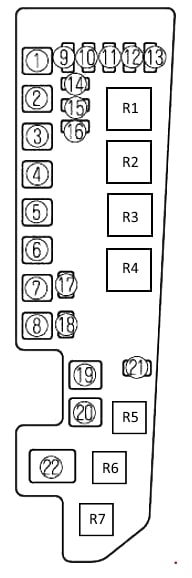

Диаграмма
Обозначение
| 1 | 40А DEFOG — Обогрев заднего стекла |
|---|---|
| 2 | 60A BTN — Предохранители: STOP, HAZARD, ROOM, D.LOCK и DRL |
| 3 | 30A COOLING FAN 1 — 1999-2001: Вентилятор охлаждения |
| 60A ABS — 2002-2006: ABS | |
| 4 | НАГРЕВАТЕЛЬ 40А — 1999-2001: Обогреватель |
| 30A FAN1 — 2002-2006: Вентилятор охлаждения | |
| 5 | 30A R.HEAT — 1999-2001: Задний обогреватель |
| 30A FAN2 — 2002-2006: Вентилятор охлаждения | |
| 6 | 40A IG KEY1 — 1999-2001: Предохранители: СЧЕТЧИК, ДВИГАТЕЛЬ и дворник |
| НАГРЕВАТЕЛЬ 40А — 2002-2006: Обогреватель | |
| 7 | 40A IG KEY2 — 1999-2001: Предохранители: A / C, P.WIND, SUN ROOF и R.WIP |
| 30A R.HEAT — 2002-2006: Задний обогреватель | |
| 8 | 30A COOLING FAN 2 — 1999-2001: Вентилятор охлаждения |
| 40A IG KEY2 — 2002-2006: Предохранители: A / C, P.WIND, SUN ROOF и R.WIP | |
| 9 | 10A A / C — Кондиционер |
| 10 | 15А TAIL — Габаритные огни |
| 11 | 15A AC PWR — 2002-2006: Инвертор |
| 12 | 15А HORN — Звуковой сигнал |
| 13 | 15A FOG — Противотуманный свет |
| 14 | 5A EEC 2002-2006: Защита различных дополнительных элементов |
| 15 | 15A HEAD L — Левая фара |
| 16 | 15A HEAD R — Правая фара |
| 17 | бронировать |
| 18 | бронировать |
| 19 | 60A ABS — 1999-2001: ABS |
| 60A IG KEY1 — 2002-2006: Предохранители: СЧЕТЧИК, ДВИГАТЕЛЬ и дворник | |
| 20 | 30A EGI INJ — Блок управления двигателем |
| 21 год | 20A FUEL PUMP — 2002-2006: Топливный насос |
| 22 | 120A MAIN — Главный предохранитель |
Назначение
| R1 | Реле кондиционера |
|---|---|
| R2 | Реле топливного насоса |
| R3 | Главное реле |
| R4 | Реле обогрева заднего стекла |
| R5 | Реле фар |
| R6 | Реле звукового сигнала |
| R7 | Реле габаритных огней |
Реали коробка
Диаграмма
Функции
- реле вентилятора конденсатора
- реле вентилятора охлаждения
- бронировать
- реле передних противотуманных фар
