Предохранители и реле Mazda Protege (Astina)
Схемы относятся к указанным годам и вариантам Mazda Protege (Astina). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Оглавление
Mazda 323 BJ был произведен в 1998, 1999, 2000, 2001, 2002, 2003, 2004. За это время модель была рестайлинг. В США и других странах он известен как Mazda Protege , Mazda Astina. В этой публикации мы подробно опишем блоки предохранителей и реле Mazda 323 bj с их схемами и фотографиями. Мы подскажем, что делать, если не работает прикуриватель.
Количество элементов в коробках может отличаться от представленного. Проверьте свои диаграммы.
Блок предохранителей в салоне
Расположен в нижней части стойки, рядом с ногой водителя, за защитным кожухом, под панелью приборов.

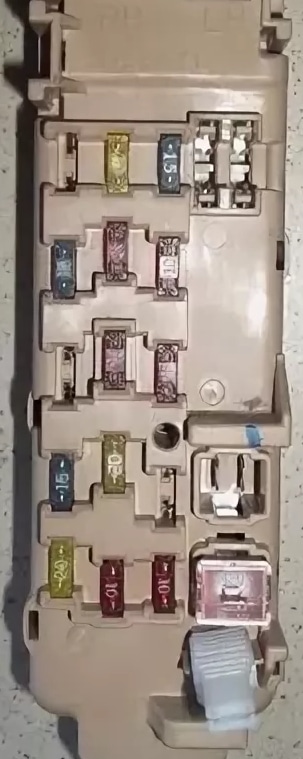

Например

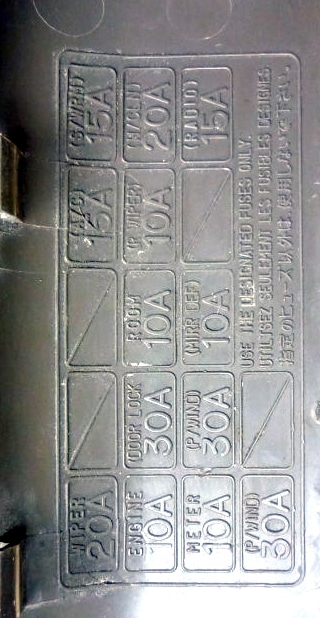

легенда

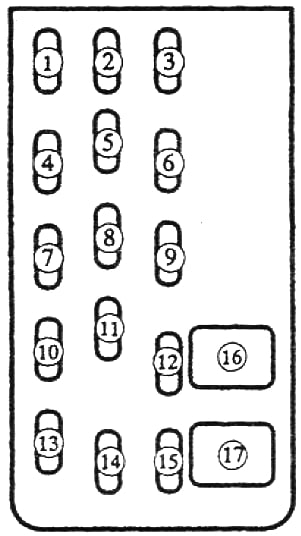

Диаграмма
Назначение
| 1 | 15A S / WRM — Сиденья с подогревом |
|---|---|
| 2 | 20А H / CLN — Очиститель фар |
| 3 | 15 / 20А РАДИО — Аудиосистема, центральная консоль, часы, магнитола |
| 4 | 15А А / С — Кондиционер, Люк |
| 5 | 10A R / WIPER — Очиститель заднего стекла |
| 6 | 10А ENG — Управление двигателем |
| 7 | бронировать |
| 8 | КОМНАТА 10А — Внутреннее освещение |
| 9 | 10А MIRR / DEF — Зеркала с подогревом |
| 10 | 15A S / WRM — Сиденья с подогревом |
| 11 | 30А DOOR LOCK — Центральный замок |
| 12 | 15 / 20A TAIL — Задние фонари, габариты |
| 13 | 20А WIPPER — Очиститель / омыватель стекол |
| 14 | 10A ENGINE — Система управления двигателем, система ABS |
| 15 | 15А СЧЕТЧИК — Комбинация приборов, указатели поворота, фонари заднего хода |
| 16 | бронировать |
| 17 | 30A P.WIND — Электрические стеклоподъемники |

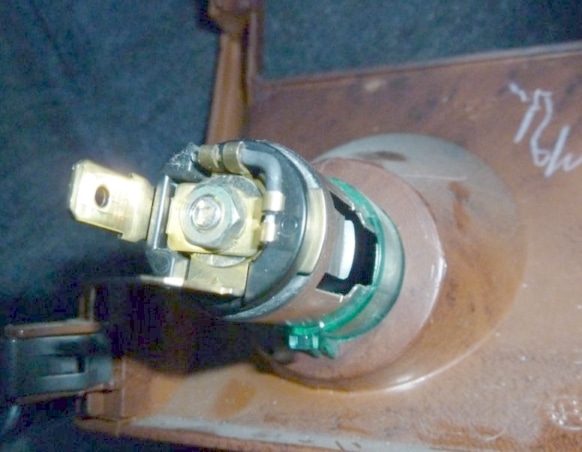

В этой версии нет отдельного предохранителя прикуривателя, но он питается от цифры 3 (центральная консоль). Поэтому при выходе из строя прикуривателя, а сам предохранитель цел, мягкий провод за прикуривателем перегорает.
Блок предохранителей в моторном отсеке

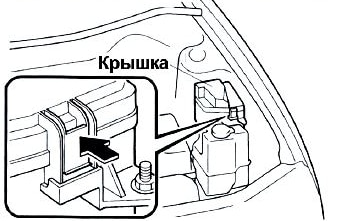

Находится в левой части моторного отсека рядом с аккумулятором.

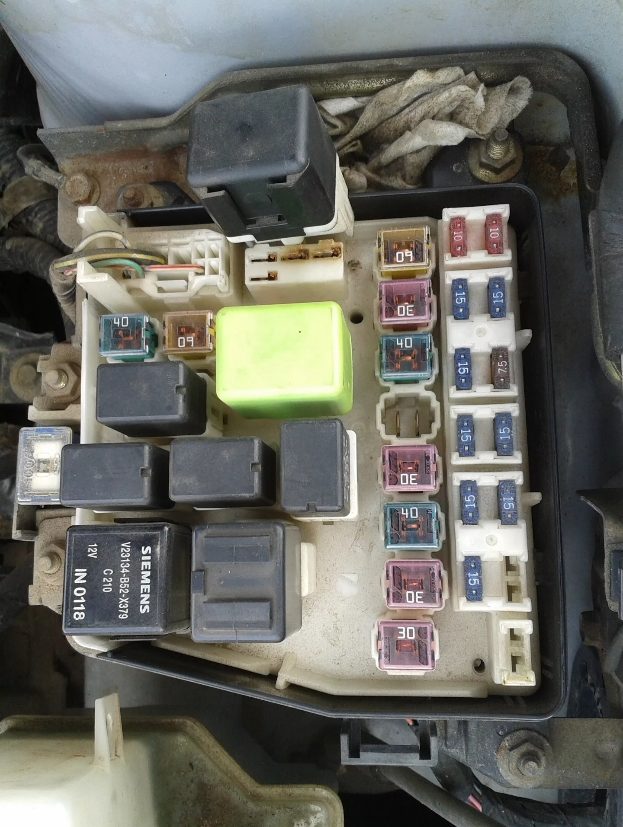

фотография

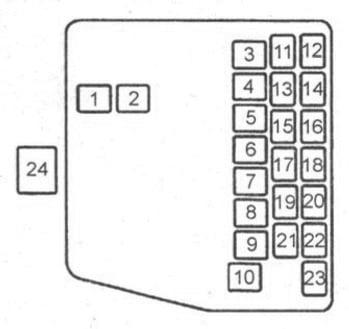

диаграмма
Обозначение
| 1 | НАГРЕВАТЕЛЬ 40А — Нагреватель |
|---|---|
| 2 | 60A ABS — Антиблокировочная тормозная система |
| 3 | 60A IG KEY — для защиты различных цепей |
| 4 | 30А PTC — Дополнительный отопитель |
| 5 | 40А GLOW — Свечи зажигания (дизель) |
| 6 | бронировать |
| 7 | 30A COOLING FAN — Электродвигатель вентилятора охлаждения |
| 8 | 40А БТН — Внутреннее освещение, Электрозамок |
| 9 | 30А AD FAN — Дополнительный вентилятор охлаждения кондиционера |
| 10 | 30A INJ OR FIP — Блок управления двигателем |
| 11 | 10A A / C — Кондиционер |
| 12 | 10А ST.SIG — Стартер сигнал |
| 13 | 15А HORN — Сигнал |
| 14 | 15А ОПАСНОСТЬ — Сигнальные огни |
| 15 | 15A ХВОСТ — Размеры |
| 16 | ГОЛОВКА 7,5 А C / U — для защиты различных цепей |
| 17 | 15А FOG — Противотуманные фары |
| 18 | 15А FOG — Противотуманная фара. |
| 19 | 15A STOP — стоп-сигналы |
| 20 | 15А HEAD-R — Фара правая |
| 21 год | 15A HEAD-L — Фара — левая |
| 22 | бронировать |
| 23 | 15А HEAD HI — Фары |
| 24 | 100A MAIN — Главный предохранитель для защиты всех цепей |

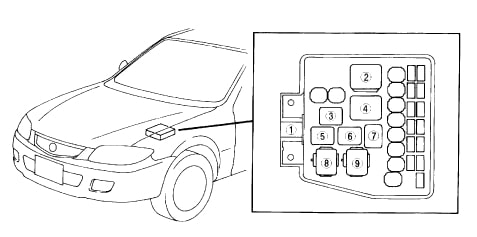

Схема реле
назначение
- Главный предохранитель
- Реле топливного насоса — реле топливного насоса
- Реле А / С — реле кондиционера
- Главное реле — Главное реле
- Реле TNS — Размеры реле
- Реле звукового сигнала — Реле сигнала
- Реле фар — Реле фар
- Реле охлаждающего вентилятора — реле охлаждающего вентилятора
- Реле конденсатора — реле конденсатора кондиционера
