Предохранители и реле Mazda 323 f ba bh
Схемы относятся к указанным годам и вариантам Mazda 323 f ba bh. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Оглавление
Пятое поколение Mazda 323 было произведено в 1994, 1995, 1996, 1997, 1998, 1999 и 2000 годах как бензиновых и дизельных двигателей. Эта модель известна под названиями Mazda 323 f, Mazda 323 ba, Mazda 323 bh. В этой публикации мы более подробно рассмотрим блоки предохранителей и реле Mazda 323 f ba со схемами и назначением их элементов. Выделите предохранитель прикуривателя.
Блок предохранителей в салоне
Находится под панелью приборов, на левой стойке за защитной крышкой.

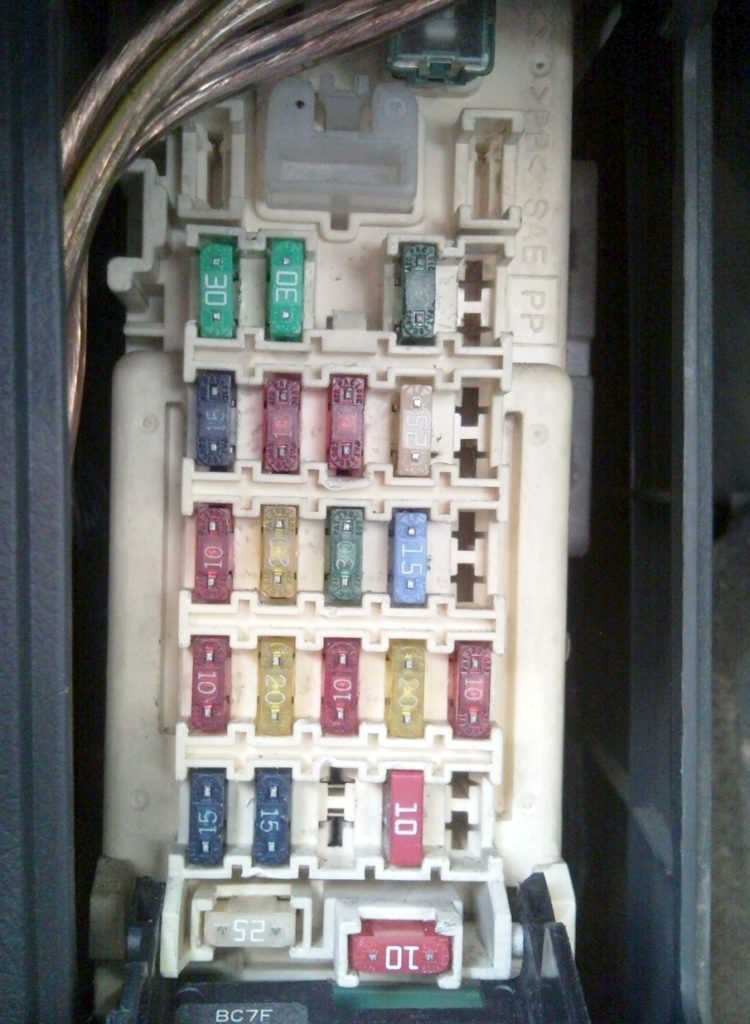

Исполнение

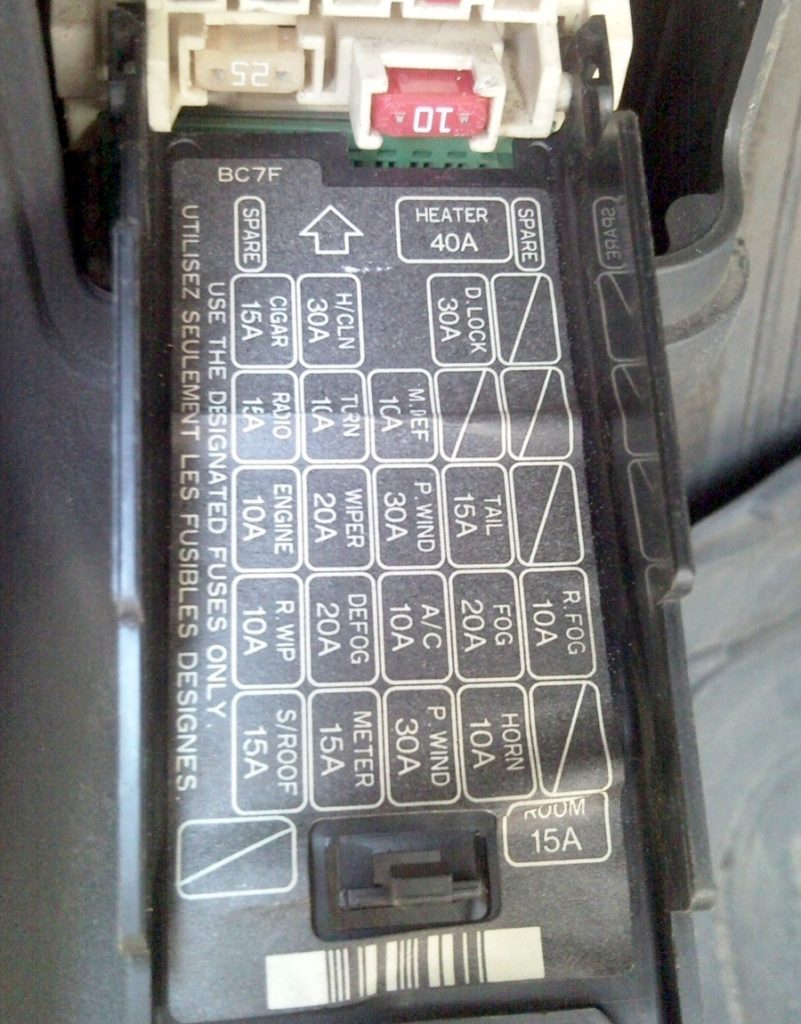

Легенда с обложки блока

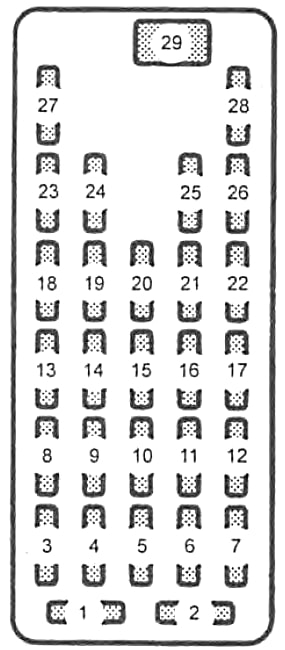

Диаграмма
Назначение
| 1 | бронировать |
|---|---|
| 2 | ПОМЕЩЕНИЕ 15А — Освещение салона, багажного отделения и косметических зеркал |
| 3 | 15A S / ROOF — Люк на крыше |
| 4 | 15А СЧЕТЧИК — Комбинация приборов |
| 5 | 30A P.WIND — электрические стеклоподъемники |
| 6 | 10A HORN — Звуковой сигнал |
| 7 | бронировать |
| 8 | 10А R.WIP — Стеклоочиститель и омыватель заднего стекла / стекла задней двери |
| 9 | 20А DEFOG — Обогрев заднего стекла / стекла задней двери |
| 10 | 10A A / C — предохранитель кондиционера |
| 11 | 20А FOG — Противотуманные фары |
| 12 | 10A R / FOG — Задние противотуманные фары |
| 13 | 10A ENGIEN — Система управления двигателем, антиблокировочная тормозная система |
| 14 | 20A WIPER — Стеклоочиститель и омыватель |
| 15 | 30A P.WIND — электрические стеклоподъемники |
| 16 | 10F ХВОСТ — Размеры |
| 17 | бронировать |
| 18 | 15А РАДИО — Радио, стерео |
| 19 | 10A TURN — указатели поворота |
| 20 | 10A M / DEF — Зеркала с подогревом |
| 21 год | 15А СТОП — Лампы стоп-сигналов |
| 22 | бронировать |
| 23 | 15А CIGAR — прикуриватель |
| 24 | 30A H / CLN — Очиститель фар |
| 25 | 30А D / LOCK — Центральный замок |
| 26 | бронировать |
| 27 | Запасной предохранитель |
| 28 год | |
| 29 | 40А HEATER — Отопитель, кондиционер |
Для прикуривателя есть предохранитель № 23 на 15 А, обозначенный как СИГАРА.
Блоки предохранителей в моторном отсеке
Устанавливается с левой стороны моторного отсека рядом с аккумулятором.

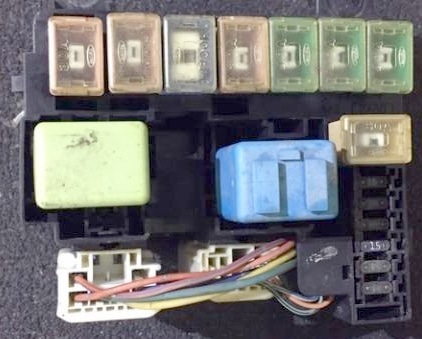

Блок предохранителей
Например

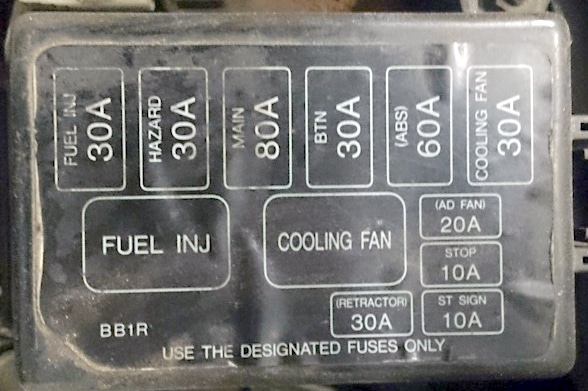

Тип 1
Диаграмма
Обозначение
- ГОЛОВА — Фары
- INJ — Система управления двигателем
- MAIN — Главный предохранитель
- AD FAN — Электродвигатель вентилятора кондиционера
- IG KEY — система зажигания, предохранители различного назначения
- АБС — АБС
- БТН — Предохранители различного назначения
- ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР — Электродвигатель вентилятора радиатора
- ОПАСНОСТЬ — аварийные световые сигналы, указатели поворота
- A / C — Кондиционер
- ST.SIGN — Блок управления двигателем

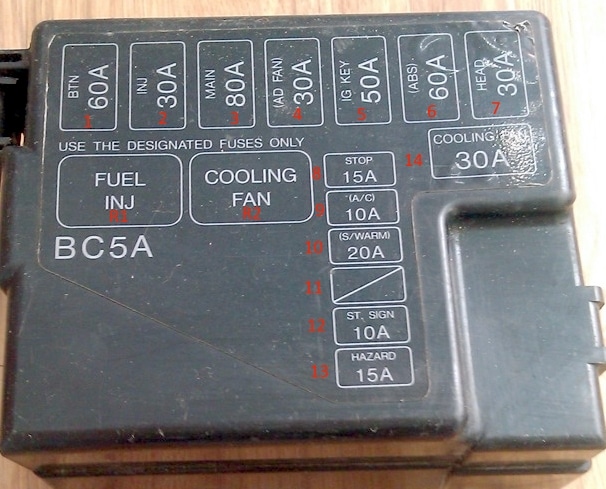

Тип 2
легенда
Деловое свидание, встреча
| R1 | Реле, электронный блок управления двигателем |
|---|---|
| R2 | Реле двигателя вентилятора охлаждения |
| 1 | 60А Лампа освещения салона, обогреватель, кондиционер, центральный замок, обогреватели наружных зеркал заднего вида |
| 2 | 30A Генератор, главное реле блока управления трансмиссией, диагностический разъем |
| 3 | Распределение питания от батареи 80А |
| 4 | 30A Фонарь крышки багажника, лампы освещения комбинации приборов, многофункциональный блок управления, передние размеры, задние размеры, блок управления электронной коробки передач ^ 6), противотуманные фары, противотуманные фары |
| 5 | 50А К цепи выключателя зажигания |
| 6 | Система АБС 60А |
| 7 | 30А Фары |
| 8 | 15А Стоп — сигналы |
| 9 | Электромагнитная муфта компрессора кондиционера 10А |
| 10 | 30A Двигатель вентилятора конденсатора кондиционера |
| 11 | бронировать |
| 12 | 10А Сигнал на запуск блока управления трансмиссией |
| 13 | 15А Тревога |
| 14 | 30A Двигатель охлаждающего вентилятора |
Реле

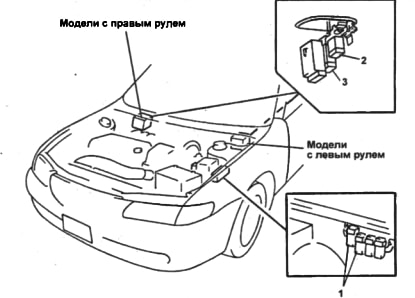

Релейные элементы опционально устанавливаются как в блоках, так и вне их, а также с левой и правой сторон моторного отсека (реле вентиляторов системы охлаждения, подогрева, АБС, свечей накаливания и т. Д.).
