Предохранители и реле BMW 1-series (E81/E82/E87/E88, 2004-2013)
Схемы относятся к указанным годам и вариантам BMW 1-series (E81/E82/E87/E88, 2004-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Расположение предохранителей BMW 1-Series 2004-2013 гг.
Оглавление
Блок предохранителей в бардачке
Блок предохранителей в бардачке

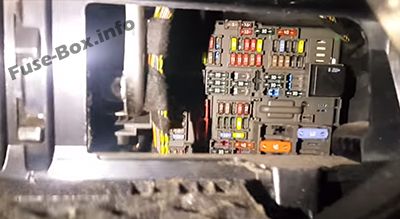

Расположение блока предохранителей
Откройте перчаточный ящик, снимите демпфер (стрелка 1) с нижнего держателя, надавив вперед, освободите бардачок, нажав на обе защелки (стрелки 2), и откиньте его вниз.
После замены предохранителя нажмите на бардачок вверх, пока он не защелкнется, и снова установите демпфер.

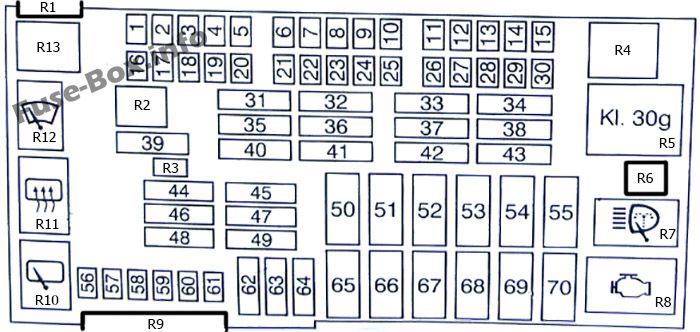

Схема блока предохранителей (тип 1)
| № | A | Защищенные цепи |
|---|---|---|
| F1 | 15 | до 09.2005: Управление коробкой передач |
| F1 | 10 | с 09.2006: Контроллер защиты от опрокидывания |
| F2 | 5 | до 03.2007: Электрохромное внутреннее зеркало заднего вида по состоянию на 03.2007: Блок управления комбинации приборов Разъем OBDII |
| F3 | — | — |
| F4 | 5 | Автомобильная система доступа |
| F5 | 7.5 | до 03.2007: Центр управления функциями, крыша |
| F5 | 20 | с 03.2007: Электрический топливный насос |
| F6 | 15 | до 09.2007: Модуль управления коробкой передач |
| F6 | 5 | с 09.2007: Датчик AUC, DC/DC преобразователь |
| F7 | 20 | до 03.2007: Блок управления автономного/дополнительного отопления |
| F8 | 5 | до 03.2007: CD-чейнджер |
| F8 | 20 | по состоянию на 03.2007: Усилитель |
| F9 | 10 | до 03.2007: Активный круиз-контроль |
| F10 | — | — |
| F11 | 10 | до 09.2007: Радио |
| F11 | 30 | по состоянию на 09.2007: N52 (125i, 130i): Датчик состояния масла Привод DISA 1 Привод DISA 2 Вентиляционный клапан топливного бака Датчик коленвала Датчик массового расхода воздуха |
| F11 | 20 | по состоянию на 09.2007: N46/TU2 (118i, 120i), N45/ТУ2 (116i): Топливная форсунка, цилиндр 1 Топливная форсунка, цилиндр 2 Топливная форсунка, цилиндр 3 Топливная форсунка, цилиндр 4 N43 (116i, 118i, 120i): Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода 2 перед каталитическим нейтрализатором Датчик кислорода после катализатора |
| F12 | 20 | до 09.2007: Центр управления функциями, крыша |
| F12 | 15 | с 09.2007: Реле электрического вакуумного насоса |
| F13 | 5 | Контроллер |
| F14 | — | — |
| F15 | 5 | Датчик AUC |
| F16 | 15 | до 03.2007: Правый гудок 03.2007-09.2007: Левый рог Правый рог |
| F16 | 10 | по состоянию на 09.2007: N46/TU2 (118i, 120i), N45/ТУ2 (116i): Электронный вентилятор Датчик коленвала Вентиляционный клапан топливного бака Пленочный расходомер воздуха N43 (116i, 118i, 120i): Электронный вентилятор Датчик коленвала Регулируемая система впуска: датчик положения и привод Датчик массового расхода воздуха Привод жалюзи радиатора N52 (125i, 130i): Датчик EAC Реле насоса вторичного воздуха Электронный вентилятор |
| F17 | 5 | до 03.2007: Система навигации |
| F17 | 10 | по состоянию на 09.2007: N52 (125i, 130i): Выхлопной клапан США: Модуль диагностики течи топливного бака N43 (116i, 118i, 120i): Датчик оксида азота |
| F18 | 5 | до 03.2007: CD-чейнджер с 03.2007: Внутреннее зеркало заднего вида с электрохромным покрытием |
| F19 | 7.5 | до 03.2007: Модуль контроля комфортного доступа Электронный модуль внешней ручки двери со стороны водителя Электронный модуль наружной ручки двери со стороны пассажира Сирена и датчик наклона с 03.2007: Сирена и датчик крена |
| F20 | 5 | Динамический контроль устойчивости (DSC) |
| F21 | 7.5 | Блок переключателей двери водителя Наружные зеркала заднего вида |
| F22 | — | — |
| F23 | 10 | Не США: Цифровой тюнер Видео модуль USA: Спутниковый ресивер Цифровой тюнер США |
| F24 | 5 | Контроль давления в шинах (RDC) |
| F25 | - | - |
| F26 | 10 | Телематический блок управления (TCU) Универсальная зарядка и устройство громкой связи (ULF) Телефонный приемопередатчик (без TCU или ULF) Разветвитель антенны компенсатор Извлечь коробку |
| F27 | 5 | Блок переключателей двери водителя Телефонный приемопередатчик |
| F28 | 5 | Центр управления функциями, крыша Контроль дистанции при парковке (PDC) |
| F29 | 5 | Датчик AUC (до 03.2007) Модуль обогрева сиденья водителя Модуль обогрева пассажирского сиденья |
| F30 | 20 | Передний прикуриватель Зарядное гнездо, центральная консоль, задняя часть Розетка в багажном отделении |
| F31 | 30 | до 09.2005: Система динамического контроля устойчивости (DSC) |
| F31 | 20 | по состоянию на 09.2005: Радио (с RAD Radio или пользовательским интерфейсом RAD2-BO) CCC/M-ASK (с пользовательским интерфейсом M-ASK-BO или пользовательским интерфейсом CCC-BO) |
| F32 | 30 | до 03.2007: Модуль сиденья, передний левый (с памятью) Модуль обогрева сиденья водителя (без памяти) с 03.2007: Модуль сиденья, передний левый |
| F33 | 30 | до 03.2007: Переключатель, регулировка сиденья пассажира Переключатель регулировки ширины спинки сиденья пассажира Выключатель поясничной опоры пассажира Блок клапанов регулировки ширины спинки сиденья пассажира Блок клапанов поясничной опоры спереди справа |
| F33 | 5 | по состоянию на 03.2007: Блок управления комфортным доступом Электронный модуль внешней ручки двери со стороны водителя Электронный модуль наружной ручки двери со стороны пассажира |
| F34 | 30 | до 03.2007: Усилитель |
| F34 | 5 | с 03.2007: CD-чейнджер |
| F35 | 20 | до 09.2005: N46 (118i, 120i), N45 (116и): Электрический топливный насос N52 (125i, 130i), М47/ТУ2 (118д, 120д): Управление топливным насосом (ЭКПС) |
| F35 | 30 | с 09.2005: Система динамического контроля устойчивости (DSC) |
| F36 | 30 | Модуль в пространстве для ног |
| F37 | 30 | до 03.2007: Переключатель регулировки ширины спинки сиденья водителя Переключатель поясничной опоры водителя Блок клапанов регулировки ширины спинки сиденья водителя Блок клапанов поясничной опоры спереди слева |
| F37 | 10 | 03.2007-09.2007: Переключатель регулировки ширины спинки сиденья пассажира Переключатель регулировки ширины спинки сиденья водителя Выключатель поясничной опоры пассажира Переключатель поясничной опоры водителя Блок клапанов регулировки ширины спинки сиденья водителя Блок клапанов регулировки ширины спинки сиденья водителя Блок клапанов поясничной опоры спереди слева Блок клапанов поясничной опоры спереди слева |
| F37 | 30 | по состоянию на 09.2007: N52 (125i, 130i): Блок управления DME Электрический насос охлаждающей жидкости Термостат, характеристика охлаждения Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск |
| F38 | 30 | по состоянию на 09.2007: N52 (125i, 130i): Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода 2 перед каталитическим нейтрализатором Датчик кислорода после катализатора Датчик кислорода 2 после каталитического нейтрализатора Обогрев сапуна коленвала 1 |
| F39 | 30 | до 09.2007: Электродвигатель стеклоочистителя по состоянию на 09.2007: N52 (125i, 130i): Топливная форсунка, цилиндр 1 Топливная форсунка, цилиндр 2 Топливная форсунка, цилиндр 3 Топливная форсунка, цилиндр 4 Топливная форсунка, цилиндр 5 Топливная форсунка, цилиндр 6 Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Катушка зажигания, цилиндр 5 Катушка зажигания, цилиндр 6 Помехоподавляющий конденсатор для катушек зажигания |
| F40 | 20 | до 09.2005: Радио (с RAD Radio или пользовательским интерфейсом RAD2-BO) CCC/M-ASK (с пользовательским интерфейсом M-ASK-BO или пользовательским интерфейсом CCC-BO) по состоянию на 09.2005-03.2007: Электрический топливный насос (без ЭКПС) Управление топливным насосом (ЭКПС) |
| F40 | 7.5 | с 03.2007: Центр управления функциями, крыша |
| F41 | 30 | Модуль в пространстве для ног |
| F42 | 30 | до 09.2005: Переключатель регулировки ширины спинки сиденья водителя Переключатель поясничной опоры водителя Блок клапанов регулировки ширины спинки сиденья водителя Блок клапанов поясничной опоры спереди слева 09.2006-03.2007: Модуль прицепа |
| F42 | 40 | с 03.2007: Модуль в пространстве для ног |
| F43 | 30 | Насос омывателя фар |
| F44 | 30 | Модуль прицепа |
| F45 | 20 | до 09.2005: Розетка для прицепа |
| F45 | 40 | 09.2005-03.2007: Активное рулевое управление |
| F45 | 30 | с 03.2007: Модуль сиденья, передний правый |
| F46 | 30 | Цепь блокировки обогревателя заднего стекла (плюс) |
| F47 | 20 | с 09.2005: Розетка для прицепа |
| F48 | 20 | Блок управления прерывистым режимом работы стеклоочистителя/омывателя сзади |
| F49 | 30 | до 03.2007: Модуль обогрева сиденья пассажира 03.2007-09.2007: Модуль сиденья передний правый |
| F49 | 40 | с 09.2007: Активное рулевое управление |
| F50 | 40 | до 09.2005: Активное рулевое управление |
| F50 | 10 | с 03.2007: Блок управления DME |
| F51 | 50 | Автомобильная система доступа |
| F52 | 50 | до 03.2007: Модуль в пространстве для ног |
| F52 | 20 | с 03.2007: Модуль обогрева сиденья водителя |
| F53 | 50 | до 03.2007: Модуль в пространстве для ног |
| F53 | 20 | с 03.2007: Модуль обогрева сиденья пассажира |
| F54 | 60 | до 03.2007: потенциальный дистрибьютор B+ |
| F54 | 30 | с 03.2007: Модуль прицепа |
| F55 | — | — |
| F56 | 15 | Центральный замок |
| F57 | 15 | Центральный замок |
| F58 | 5 | Приборный щиток Разъем OBD II |
| F59 | 5 | Блок переключателей на рулевой колонке |
| F60 | 7.5 | Система отопления/кондиционирования воздуха |
| F61 | 10 | Центральный информационный дисплей Подсветка перчаточного ящика Освещение багажника, прав. |
| F62 | 30 | Управление окном |
| F63 | 30 | Управление окном |
| F64 | 30 | Управление окном |
| F65 | 40 | Динамический контроль устойчивости (DSC) |
| F66 | 50 | Подогреватель топлива |
| F67 | 50 | до 03.2007: Выходной каскад вентилятора |
| F67 | 30 | с 03.2007: Выходной каскад вентилятора |
| F68 | 50 | до 03.2007: Реле электровакуумного насоса |
| F68 | 40 | с 03.2007: Модуль в пространстве для ног |
| F69 | 50 | Электрический вентилятор |
| F70 | 50 | Нагнетательный насос вторичного воздуха N45 (116и): Электрический вакуумный насос |
| F71 | 20 | Розетка для прицепа |
| F72 | 15 | N45, N45/ТУ2 (116i): Реле электровакуумного насоса |
| F73 | 10 | N46/TU2 (118i, 120i), N45/ТУ2 (116i): Датчик коленвала Электронный вентилятор Вентиляционный клапан топливного бака Пленочный расходомер воздуха 03.2007-09.2007: N52 (125i, 130i): Датчик EAC Реле насоса вторичного воздуха Электронный вентилятор Пленочный расходомер воздуха |
| F74 | 10 | 03.2007-09.2007: N52 (125i, 130i): Выхлопной клапан США: Модуль диагностики течи топливного бака по состоянию на 09.2007: N43 (116i, 118i, 120i): Датчик оксида азота |
| F75 | — | — |
| F76 | 20 | 03.2007-09.2007: N43 (116i, 118i, 120i): Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода 2 перед каталитическим нейтрализатором Датчик кислорода после катализатора N46/TU2 (118i, 120i), N45/ТУ2 (116i): Топливная форсунка, цилиндр 1 Топливная форсунка, цилиндр 2 Топливная форсунка, цилиндр 3 Топливная форсунка, цилиндр 4 |
| F76 | 30 | 03.2007-09.2007: N52 (125i, 130i): Датчик состояния масла Привод DISA 1 Привод DISA 2 Вентиляционный клапан топливного бака Датчик коленвала Датчик массового расхода воздуха |
| F77 | 30 | N43 (116i, 118i, 120i): Блок управления DME Клапан регулировки давления масла Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск N45/ТУ2 (116i): Блок управления DME Клапан всасывающего струйного насоса Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск Обогрев, вентиляция картера N46/TU2 (118i, 120i): Блок управления DME Характеристика термостата карты Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск Обогрев, вентиляция картера 03.2007-09.2007: N52 (125i, 130i): Топливная форсунка, цилиндр 1 Топливная форсунка, цилиндр 2 Топливная форсунка, цилиндр 3 Топливная форсунка, цилиндр 4 Топливная форсунка, цилиндр 5 Топливная форсунка, цилиндр 6 Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Катушка зажигания, цилиндр 5 Катушка зажигания, цилиндр 6 Помехоподавляющий конденсатор для катушек зажигания |
| F78 | 30 | N43 (116i, 118i, 120i): Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Помехоподавляющий конденсатор для катушек зажигания N46/TU2 (118i, 120i), N45/ТУ2 (116i): Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода 2 перед каталитическим нейтрализатором Датчик кислорода после катализатора 03.2007-09.2007: N52 (125i, 130i): Блок управления DME Электрический насос охлаждающей жидкости Термостат, характеристика охлаждения Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск |
| F79 | 30 | 03.2007-09.2007: N43 (116i, 118i, 120i): Датчик состояния масла Обогрев, вентиляция картера Электрический переключающий клапан, опора двигателя Вентиляционный клапан топливного бака Клапан регулировки объема Характеристика термостата карты N46/TU2 (118i, 120i), N45/ТУ2 (116i): Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 N52 (125i, 130i): Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода 2 перед каталитическим нейтрализатором Датчик кислорода после катализатора Датчик кислорода 2 после каталитического нейтрализатора Обогрев сапуна коленвала 1 |
| F80 | — | — |
| F81 | 30 | Модуль прицепа |
| F82 | — | — |
| F83 | — | — |
| F84 | 30 | Насос омывателя фар |
| F85 | — | — |
| F86 | — | — |
| F87 | — | — |
| F88 | 20 | до 09.2007: Управление топливным насосом (EKPS) |
| F88 | 30 | с 09.2007: Выходной каскад вентилятора |
| R1 | Разъем жгута проводов | |
| R2 | Двойное реле электрического бензонасоса/сигнала фанфар (только для рожка фанфар M47TU2) смонтировано на плате в корпусе. | |
| R3 | Срок. Реле 30г_ф (устанавливается только в комплекте с соответствующим оборудованием) монтируется на плате в корпусе | |
| R4 | Срок. Реле 15 установлено на плате в корпусе | |
| R5 | Срок. реле 30 г | |
| R6 | Источник питания | |
| R7 | Реле стеклоомывателя | |
| R8 | Реле насоса вторичного воздуха | |
| R9 | Внутренний интерфейс, блок управления распределительной коробкой | |
| R10 | Реле стеклоочистителя заднего стекла | |
| R11 | Реле обогрева заднего стекла | |
| R12 | Реле стеклоочистителя 1 ступени | |
| R13 | Реле 2-й ступени стеклоочистителя установлено на плате в корпусе. |

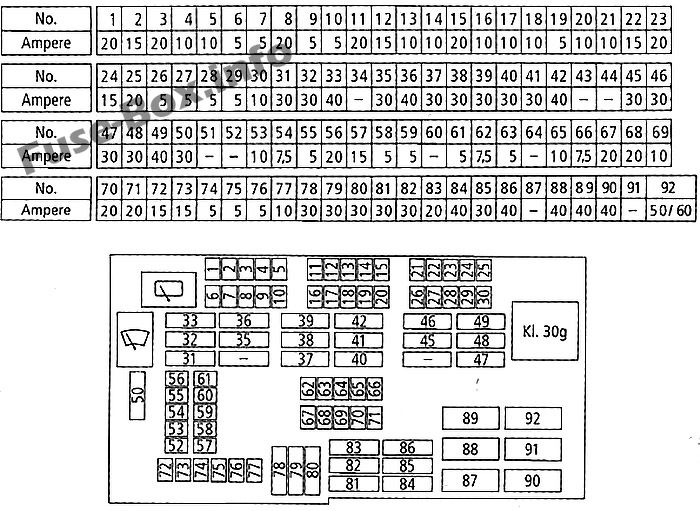

Схема блока предохранителей (тип 2)

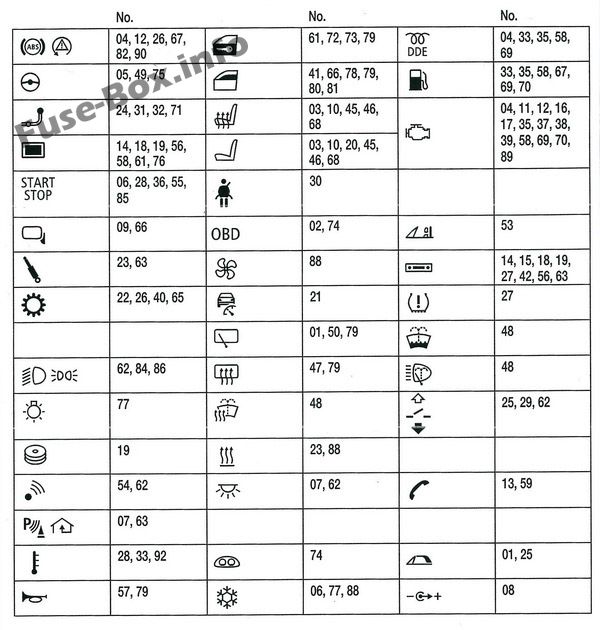

Назначение предохранителей

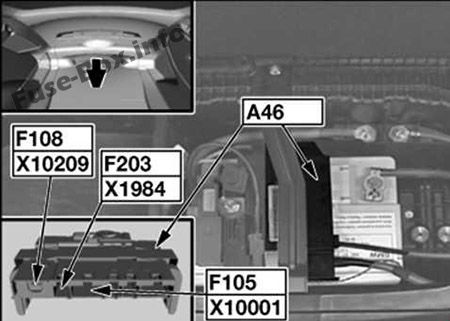

Предохранители и реле двигателя

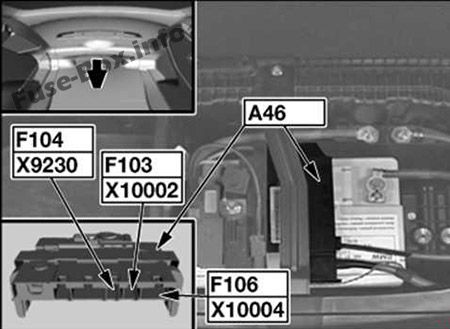

Предохранители и реле двигателя
| № | A | Защищенные цепи |
|---|---|---|
| F103 | — | — |
| F104 | — | Датчик батареи |
| F105 | 100 | Электронный усилитель руля (EPS) |
| F106 | 100 | Дополнительный электрический обогреватель |
| F108 | 250 | Распределительная коробка |
| F203 | 100 | Терминал запуска от внешнего источника — главное реле DDE |

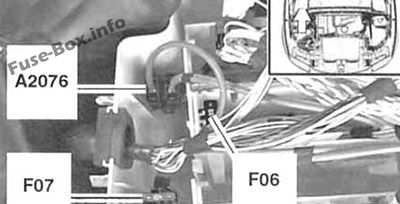

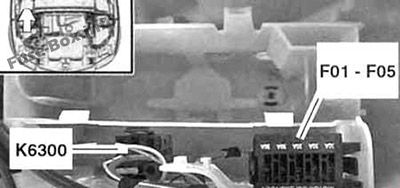

N54 (135i)
| № | A | Защищенные цепи |
|---|---|---|
| F01 | 30 | Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Катушка зажигания, цилиндр 5 Катушка зажигания, цилиндр 6 Помехоподавляющий конденсатор для катушек зажигания |
| F02 | 30 | Блок управления DME Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Характеристика термостата карты Датчик выпускного распредвала Соленоид выхлопной системы VANOS Датчик впускного распредвала Впускной датчик VANOS Вестгейт клапаны |
| F03 | 20 | Датчик коленвала Вентиляционный клапан топливного бака Датчик состояния масла Клапан регулировки объема |
| F04 | 30 | Подогреватели сапуна картера Нагреватели кислородного датчика |
| F05 | — | — |
| F06 | 10 | Электронный вентилятор Выхлопной клапан США: Модуль диагностики течи топливного бака |
| F07 | 40 | Электрический насос охлаждающей жидкости |
| К6400 | Главное реле DME | |
| А2076 | В+ мощность |

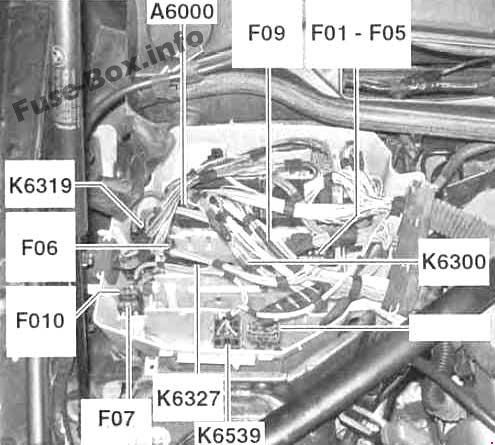

N52 (125i, 130i)
| № | A | Защищенные цепи |
|---|---|---|
| F01 | 30 | Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Катушка зажигания, цилиндр 5 Катушка зажигания, цилиндр 6 Помехоподавляющий конденсатор для катушек зажигания |
| F02 | 30 | Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Датчик выпускного распредвала Соленоид выхлопной системы VANOS Датчик впускного распредвала Впускной соленоид VANOS |
| F03 | 20 | Датчик коленвала Модуль управления двигателем (ECM) Вентиляционный клапан топливного бака Датчик массы воздушного потока Датчик состояния масла Контроллеры регулируемого впускного коллектора |
| F04 | 30 | Подогреватель сапуна картера Нагреватели кислородного датчика |
| F05 | 30 | Реле топливной форсунки |
| F06 | 10 | Датчик EAC Электронный вентилятор Выхлопной клапан Модуль диагностики течи топливного бака Распределительная коробка Датчик массового расхода воздуха впрыска вторичного воздуха |
| F07 | 40 | Реле Valvetronic (WT) |
| F09 | 30 | Электрический насос охлаждающей жидкости |
| F010 | 5 | Реле обогрева вентиляции картерных газов Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 |
| А6000 | Модуль управления двигателем (ECM) | |
| К6300 | Главное реле DME | |
| K6319 | Реле Valvetronic (WT) | |
| K6327 | Реле топливной форсунки | |
| K6539 | Реле обогрева вентиляции картерных газов |

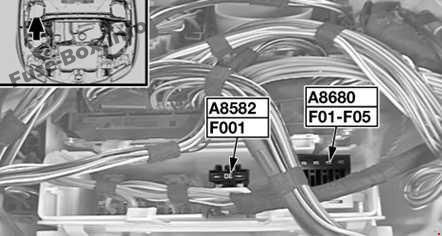

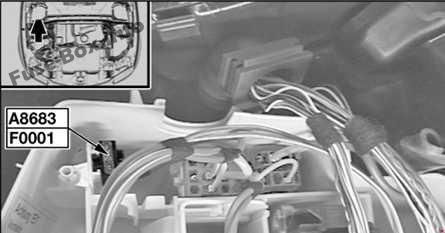

N46 (118i, 120i)
| № | A | Защищенные цепи |
|---|---|---|
| F01 | 20 | Топливная форсунка, цилиндр 1 Топливная форсунка, цилиндр 2 Топливная форсунка, цилиндр 3 Топливная форсунка, цилиндр 4 |
| F02 | 20 | Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск Датчик распределительного вала II Датчик распредвала I Термостат, характеристика охлаждения |
| F03 | 30 | Блок управления DME Пленочный расходомер воздуха Датчик уровня масла Датчик коленвала Вентиляционный клапан топливного бака Обогрев, вентиляция картера |
| F04 | 10 | Электронный вентилятор Распределительная коробка |
| F05 | 30 | Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода после катализатора Лямбда-зонд 2 перед каталитическим нейтрализатором (с 4-м лямбда-зондом) Лямбда-зонд 2 после каталитического нейтрализатора (с 4-м лямбда-зондом) |
| F001 | 10 | Энергосберегающее реле, клемма 15 |
| F0001 | 40 | Реле, механизм изменения фаз газораспределения |

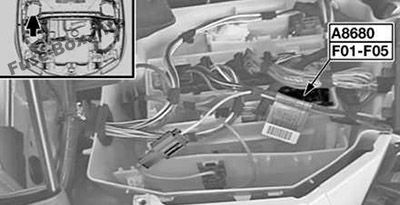

N45 (116и)
| № | A | Защищенные цепи |
|---|---|---|
| F01 | 30 | Пленочный расходомер воздуха Вентиляционный клапан топливного бака Датчик уровня масла Клапан всасывающего струйного насоса |
| F02 | 30 | Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода после катализатора |
| F03 | 20 | Топливная форсунка, цилиндр 1 Топливная форсунка, цилиндр 2 Топливная форсунка, цилиндр 3 Топливная форсунка, цилиндр 4 Датчик коленвала Датчик распредвала I Датчик распределительного вала II Электронный вентилятор Распределительная коробка (реле топливного насоса) |
| F04 | 30 | Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск Блок управления DME |
| F05 | 30 | Энергосберегающее реле, клемма 15 |

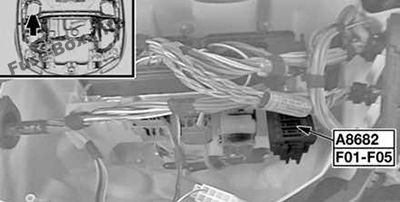

М47/ТУ2 (118д, 120д)
| № | A | Защищенные цепи |
|---|---|---|
| F01 | 20 | Регулятор давления наддува 1 Датчик Холла, распределительный вал 1 Клапан регулирования давления в рампе Клапан регулировки объема |
| F02 | 20 | Электромагнитный клапан рециркуляции отработавших газов Обогрев, вентиляция картера Электрический переключающий клапан, вихревые заслонки Датчик кислорода перед каталитическим нейтрализатором Блок управления подогревом Датчик уровня масла |
| F03 | 30 | Распределитель напряжения B+ — цифровой электронный блок управления дизельным двигателем |
| F04 | 10 | Электронный вентилятор |
| F05 | — |
