Предохранители и реле BMW 1-Series (F20/F21, 2012-2017)
Схемы относятся к указанным годам и вариантам BMW 1-Series (F20/F21, 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Расположение предохранителей BMW 1-Series 2012-2017
Оглавление
Блок предохранителей в моторном отсеке

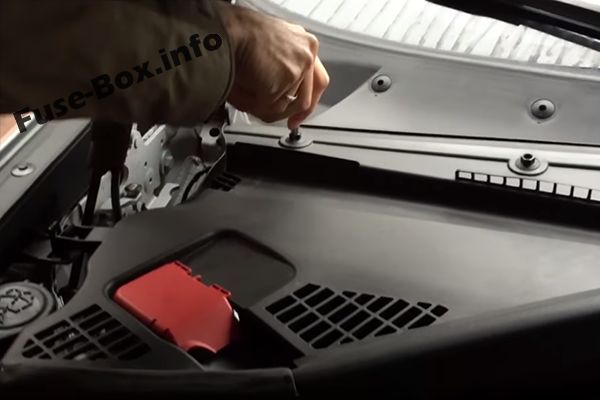

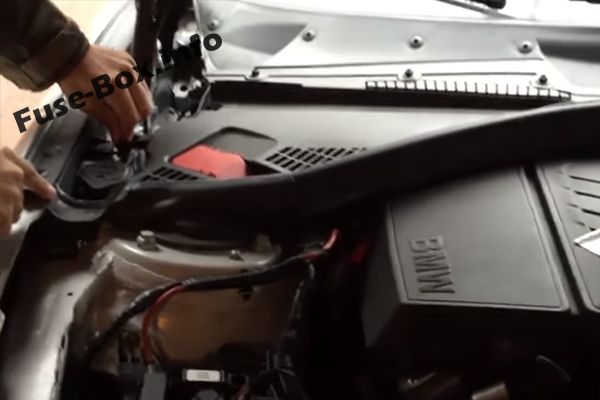

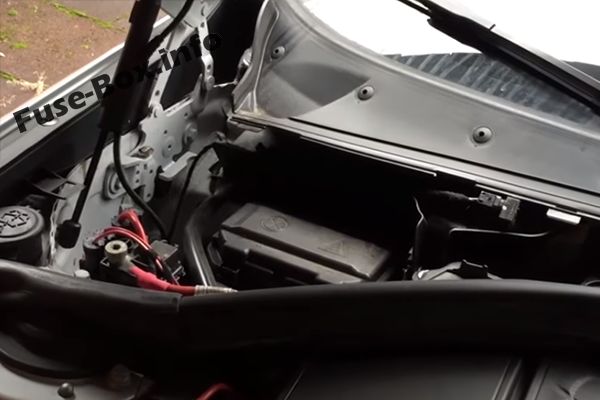

Расположение блока предохранителей
Находится в правой части моторного отсека (слева на праворульных автомобилях), под пластиковой крышкой.

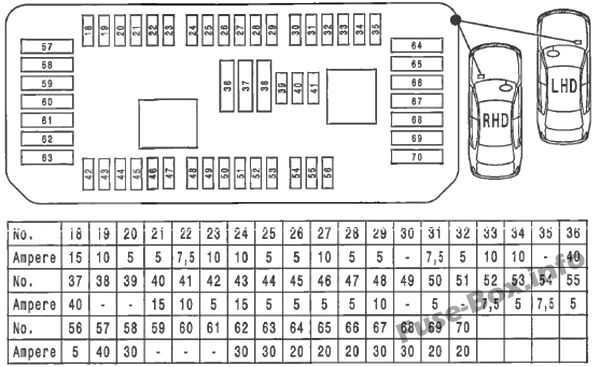

Схема блока предохранителей

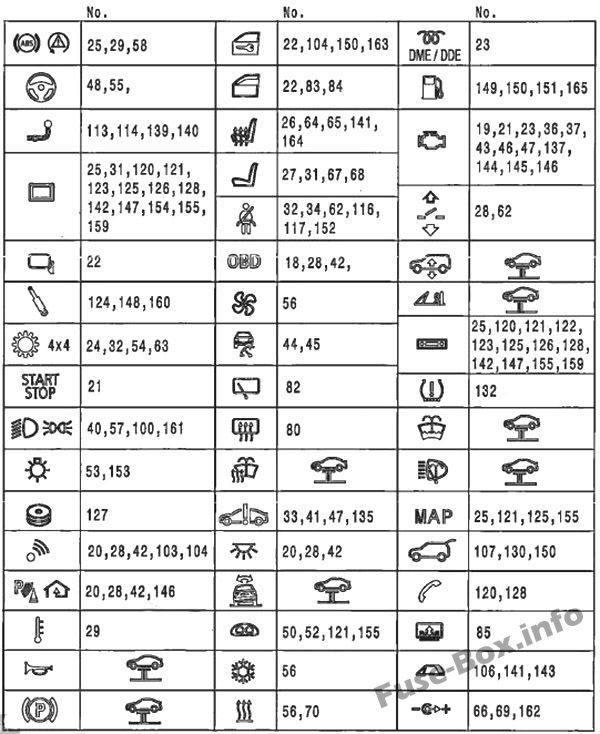

Назначение предохранителей

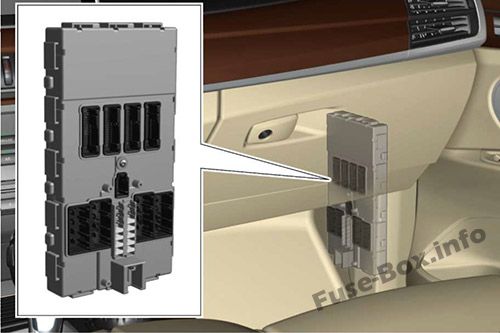

BDC (контроллер домена тела)
Он расположен в передней стойке со стороны пассажира, под перчаточным ящиком.

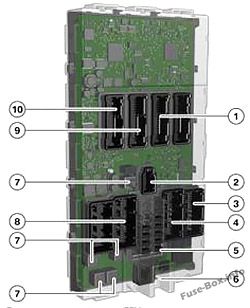

Схема
1 – 54-контактный разъем
2 – 12-контактный разъем
3 – 42-контактный разъем
4 – 54-контактный разъем
5 — Предохранители
6 – разъем (1-контактный, положительный)
7 — Реле
8 – 54-контактный разъем
9 – 54-контактный разъем
10 – 54-контактный разъем
Предохранители:
Коммутационный центр в рулевой колонке (SZL)
Панель управления системами помощи водителю
Панель управления освещением
светодиодные фары
Задний электронный модуль (REM)
Разъем OBDII, IHKA
Электронный блок внешней ручки двери
Подъемник окна
Центральный замок
Реле:
Электрические окна
Центральный замок
Омыватели фар
Стартер
Horn
Стеклоочиститель на 1/2 скорости
Блоки предохранителей в багажном отделении

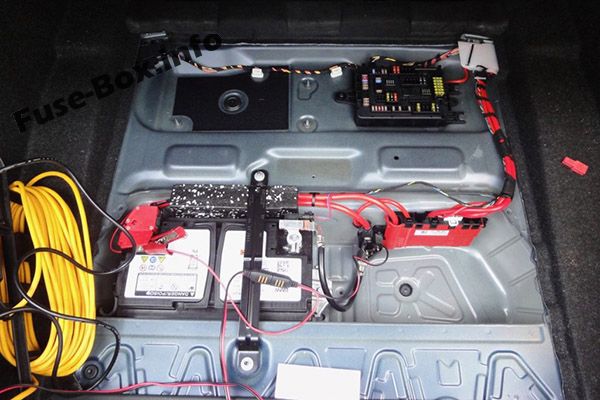

Расположение блока предохранителей
Один блок расположен с правой стороны, за шумоизоляцией.Второй – по центру, под подкладкой.

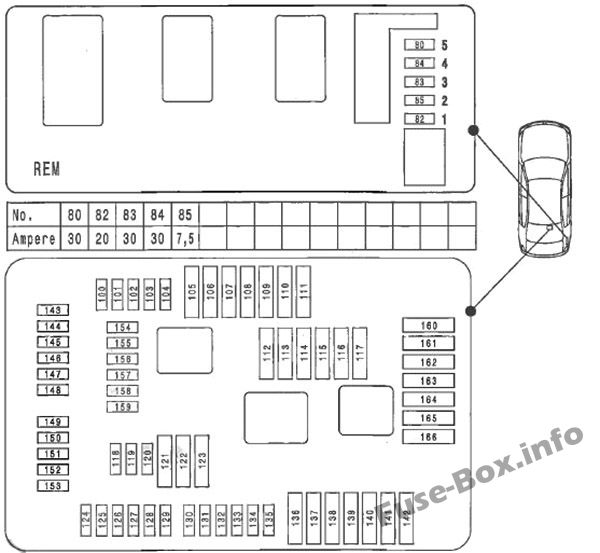

Схема блока предохранителей

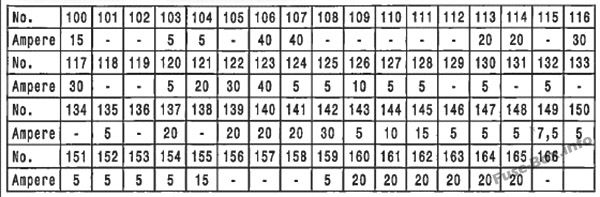

Назначение предохранителей
