Предохранители и реле BMW 3-Series (E46, 1998-2006)

Схемы относятся к указанным годам и вариантам BMW 3-Series (E46, 1998-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.

Расположение предохранителей BMW 3-Series 1998-2006 гг.

Оглавление

Блок предохранителей в бардачке

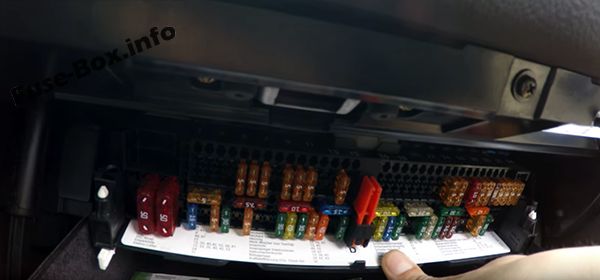

Расположение блока предохранителей

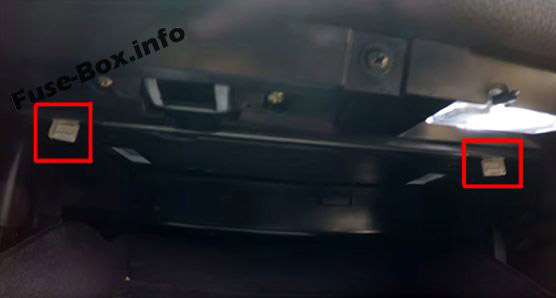

Откройте бардачок, поверните два фиксатора и потяните панель вниз, чтобы получить доступ к предохранителям. Расположение блока предохранителей

Расположение блока предохранителей

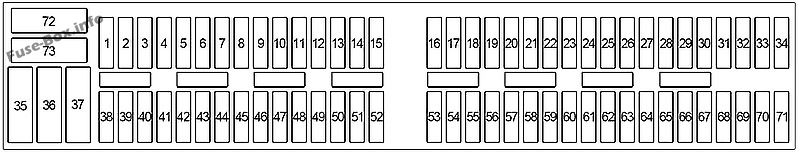

Схема блока предохранителей

Назначение предохранителей в бардачке

№	A	Защищенные компоненты
1	-	Не используется
2	-	Не используется
3	-	Не используется
4	-	Не используется
5	5	Реле звукового сигнала
6	5	Подсветка косметического зеркала со стороны водителя Подсветка косметического зеркала со стороны пассажира Блок управления трансформируемым складным верхом
7	5	Блок радиоуправления Антенный усилитель AM/FM (с дистанционным управлением центрального замка) Блок управления бортовым монитором Переключатель пространственного звука Интерфейс Навигационный компьютер GPS-приемник Приемопередатчик/зарядная электроника Кнопка, складной мягкий верх закрыт Телефон с базовым интерфейсом Голосовой ввод Разнообразие Извлечь коробку Блок управления телематики (TCU-Everest) Универсальный электронный модуль зарядки и громкой связи (ULF)
8	5	Секвентальная механическая передача
9	5	до 03.2001 (BMS46): Блок управления общим модулем Блок управления центром коммутации света Модуль круиз-контроля Выключатель стоп-сигнала Спиралевидная пружина 03.1998-09.1999 (MS42 или DDE3.0): Спиралевидная пружина Блок управления общим модулем Выключатель стоп-сигнала Блок управления центром коммутации света 09.1999-03.2001 (MS42, MS43, MSS54, DDE3.0, DDE4.0): Спиралевидная пружина Блок управления общим модулем Выключатель стоп-сигнала Блок управления центром коммутации света Переключатель сцепления по состоянию на 03.2001: Спиралевидная пружина Блок управления общим модулем Выключатель стоп-сигнала Блок управления центром коммутации света Модуль переключения сцепления
10	5	Блок управления комбинации приборов
11	5	Множественная удерживающая система II: Датчик левой боковой подушки безопасности (сателлит) Датчик правой боковой подушки безопасности (сателлит) Блок управления несколькими удерживающими системами Датчик Холла, замок ремня безопасности водителя Датчик Холла, замок ремня безопасности пассажира (США) Электронное управление сиденьем Множественная удерживающая система III/IV: Блок управления несколькими удерживающими системами Датчик Холла, замок ремня безопасности водителя Электронное управление сиденьем Датчик Холла, замок ремня безопасности пассажира (США)
12	7.5	03.1998-09.1999: Выключатель солнцезащитной шторки с 09.1999: Коммутационный центр
13	7.5	с 03.2000: Датчик опрокидывания
14	5	Электронный блок управления иммобилайзером Блокировка переключения передач
15	5	Датчик дождя Блок управления стеклоочистителя/омывателя прерывистого режима, задний (Touring)
16	-	Не используется
17	-	Не используется
18	-	Не используется
19	-	Не используется
20	-	Не используется
21	-	Не используется
22	5	S54: секвентальная механическая коробка передач M47/TU и M57/TU: Цифровой электронный блок управления дизельным двигателем
23	5	Вспомогательный водяной насос
24	5	Электрохромное внутреннее зеркало заднего вида Блок контроля дистанции при парковке (PDC)
25	5	Наружное зеркало, сторона пассажира Термовыключатель, форсунки с подогревом
26	5	Устройство для открывания гаражных ворот

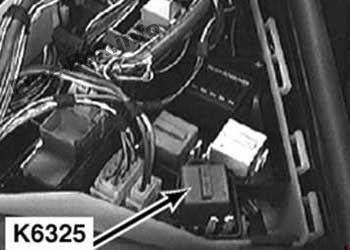

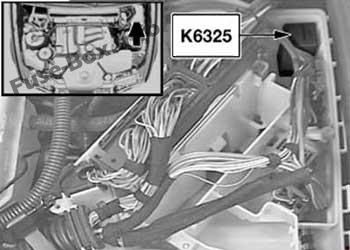

27	10	Реле фонарей заднего хода Переключатель положения передачи (BMS46 с EGS 8.34) Блок управления коробкой передач (BMS46 с GM5)
28	5	Модуль управления отоплением и кондиционером Реле вентилятора отопителя Реле, компрессор кондиционера Двухфункциональный переключатель рециркуляции воздуха/обогрева заднего стекла Переключатель температуры Реле обогревателя заднего стекла (кабриолет)

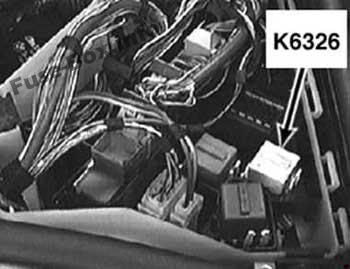

29	5	Цифровой электронный блок управления двигателем (BMS46, MS42, MS43, MSS54) Клемма 15 реле разгрузки (BMS46, ME9) Цифровой электронный блок управления дизельным двигателем (DDE3.0, DDE5) Блок управления коробкой передач (ME9 с автоматической коробкой передач)
30	7.5	Датчик уровня масла Генератор Температурный выключатель (до 09.1998; MS42) Блок управления коробкой передач Разъем канала передачи данных Дизель: Датчик уровня масла Разъем канала передачи данных Блок управления коробкой передач (по состоянию на 06.2000; DDE3.0)
31	5	03.1998-09.1998: Переключатель регулировки зеркал 09.1998-09.2001: Блок управления системой контроля давления в шинах по состоянию на 09.2001: Переключатель регулировки зеркал Блок управления индикатором дефекта шин (RPA) (полный привод с DDS) Блок управления системой контроля давления в шинах (без полного привода с DDS)
32	5	без ксеноновых фар: Блок управления центральным переключателем света Ксеноновые фары: Блок управления центром коммутации света Ксеноновая фара, левая Ксеноновая фара правая Блок управления адаптивным светом фар (03.2003-09.2003; кабриолет и купе) Ксеноновые фары (по состоянию на 09.2003): Блок управления центром коммутации света Блок управления адаптивного головного света (кабриолет)
33	5	03.1998-09.1999: Кнопка ASC/DSC Блок ABS/DSC (с DSC) без полного привода: Центр переключения Датчик угла поворота рулевого колеса (с DSC) Блок ABS/DSC до 03.2001 (полный привод): Центр переключения Датчик угла поворота рулевого колеса, DSC Блок ABS/DSC с 03.2001 (полный привод): Центр переключения
34	5	Блок управления комбинации приборов Управление топливным насосом (ЭКПС) (только MS45)
35	50	полный привод: блок ABS/DSC Кабриолет: реле, привод с откидным верхом

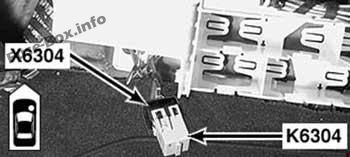

36	50	Реле насоса вторичного воздуха
37	50	03.1998-09.1998: Реле вентилятора отопителя 09.1998-09.1999: Переключатель вентилятора (с IHS) Выходной каскад вентилятора (с IHKA) с 09.1999: Электровентилятор
38	10	Реле противотуманных фар
39	5	Приемопередатчик/зарядная электроника Motorola (03.1998-09.1999): Приемопередатчик/зарядная электроника Нокиа: Электроника приемопередатчика/зарядки (до 09.1999) компенсатор Телефон с базовым интерфейсом (по состоянию на 09.1999) Голосовой ввод (по состоянию на 09.1999) Предоставление телефона: Приемопередатчик/зарядная электроника компенсатор JBIT: Телефон с базовым интерфейсом
39	10	Сименс: Голосовой ввод Телефон с базовым интерфейсом Извлечь коробку Motorola (по состоянию на 06.2000): Голосовой ввод компенсатор Приемопередатчик/зарядная электроника Интерфейс Блок управления телематики: Голосовой ввод Блок управления телематики (TCU-Everest) Извлечь коробку Антенный сплиттер (купе, кабриолет с 2004_09 г.в.) ULF: компенсатор Универсальный электронный модуль зарядки и громкой связи (ULF)
40	5	без полного привода (до 09.2001): Индикатор включенной передачи без полного привода (по состоянию на 09.2001): Датчик угла поворота рулевого колеса, DSC Световой индикатор передачи (только США) полный привод: Датчик угла поворота руля, DSC
41	30	Блок управления бортовым монитором Усилитель Блок радиоуправления CD-чейнджер Коробка сабвуфера Навигационный компьютер Блок управления видеомодулем Центр переключения
42	30	Центр переключения
43	5	Блок управления комбинации приборов Разъем канала передачи данных (только США)
44	20	Розетка для прицепа
45	20	Touring: блок управления прерывистым режимом работы стеклоочистителя/омывателя сзади

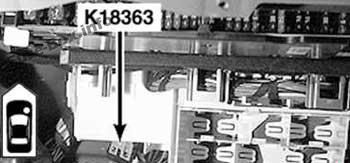

46	20	Блок управления трансформируемым складным верхом Блок управления модулем люка Реле складного верха 1
47	15	до 03.1999: Прикуриватель спереди
47	20	по состоянию на 03.1999: Прикуриватель, передний Отделение для мелких вещей слева (кроме Touring) Отделение для мелочей справа (кроме Touring) Розетка 12 В
48	30	Блок управления общим модулем
49	5	Блок управления общим модулем Антенный усилитель AM/FM (с дистанционным управлением центрального замка)
50	25	до 09.1999: Замок зажигания
50	40	по состоянию на 09.1999: Выключатель вентилятора (с управлением нагревателем) Выходной каскад вентилятора (без управления нагревателем)

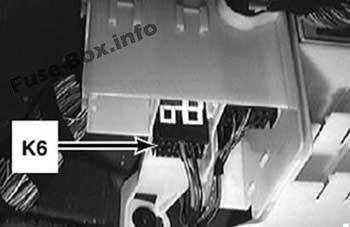

51	30	Модуль омывателя фар
52	30	Блок управления общим модулем
53	30	Блок ABS/ASC
54	15	Реле топливного насоса 1
54	25	DDE4.0: Реле 1 топливного насоса
54	20	DDE5.0: Реле 1 топливного насоса MS45: Управление топливным насосом (ЭКПС)
55	15	Реле звукового сигнала
56	30	Блок ABS/ASC
57	5	Блок управления складыванием наружных зеркал Блок управления памятью зеркал со стороны водителя (до 03.2003) Блок управления памятью зеркал со стороны переднего пассажира (до 03.2003) Наружное зеркало со стороны водителя с памятью (по состоянию на 03.2003) Наружное зеркало со стороны пассажира с памятью (по состоянию на 03.2003) Блок управления памятью зеркал со стороны водителя (по состоянию на 03.2003; купе, кабриолет) Блок управления памятью зеркал со стороны переднего пассажира (по состоянию на 03.2003; купе, кабриолет) Электродвигатель стеклоподъемника, дверь водителя с функцией защиты от защемления (с 03.2003; Compact, Convertible с SPMFT) Электродвигатель стеклоподъемника, дверь пассажира с функцией защиты от защемления (с 03.2003; Compact, Convertible с SPMFT)

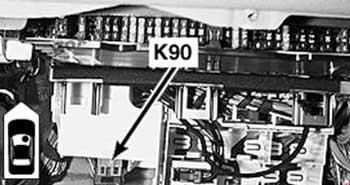

58	7.5	Touring: Реле, привод заднего стекла по состоянию на 03.2003; (купе, кабриолет): блок управления адаптивным светом фар

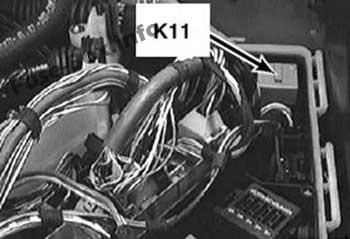

59	30	Реле стеклоочистителя
60	25	Блок управления общим модулем
61	30	Блок ABS/DSC
62	7.5	Водяные клапаны
63	7.5	Реле, компрессор кондиционера
64	20	Автономный блок управления паркинговым отоплением
64	5	DDE5: блок управления коробкой передач
65	30	03.1998-09.1999: Блок управления памятью сиденья водителя Переключатель поясничной опоры водителя по состоянию на 09.1999: Переключатель регулировки сиденья водителя Выключатель поясничной опоры водителя (кабриолет)
66	5	MS43 с SMG: Замок зажигания
67	5	Электронный блок управления иммобилайзером Электрохромное внутреннее зеркало заднего вида Блок управления, защита салона I Блок управления, защита салона II (кабриолет) Мониторинг наклона Звуковой сигнал противоугонной системы

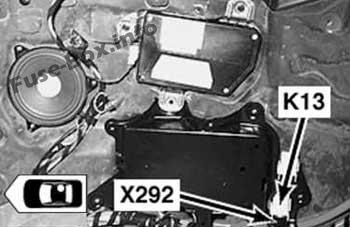

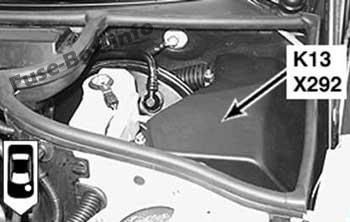

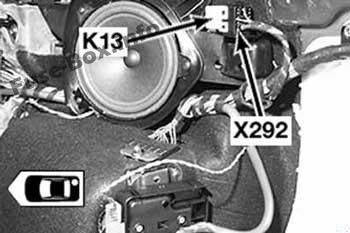

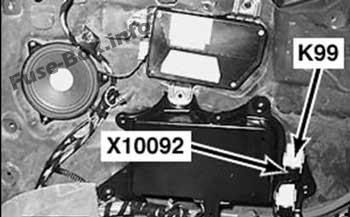

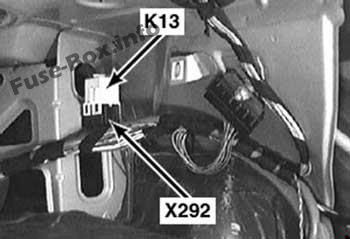

68	30	Реле обогревателя заднего стекла
69	5	Блок управления системой контроля давления в шинах
70	30	с SMF (седан, туринг): переключатель регулировки сиденья, сиденье переднего пассажира без SMF (седан, туринг): переключатель поясничной опоры пассажира Компакт, Купе: Блок управления, память сиденья переднего пассажира Кабриолет: Блок управления, память сиденья переднего пассажира Переключатель поясничной опоры пассажира
71	30	4-дверный: блок управления общим модулем
71	10	2-дверный: блок управления общим модулем
72	-	Не используется
73	-	Не используется

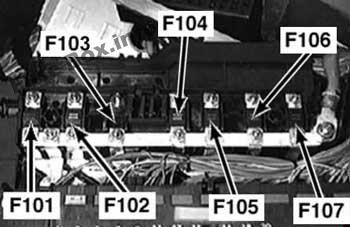

Блок предохранителей в салоне (за перчаточным ящиком)

№	A	Защищенные компоненты
101	50	03.1998-09.1998: Электровентилятор

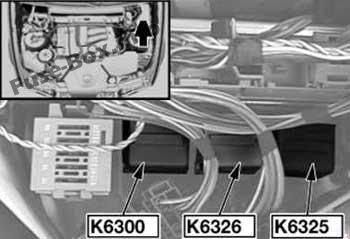

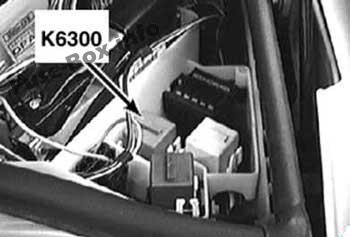

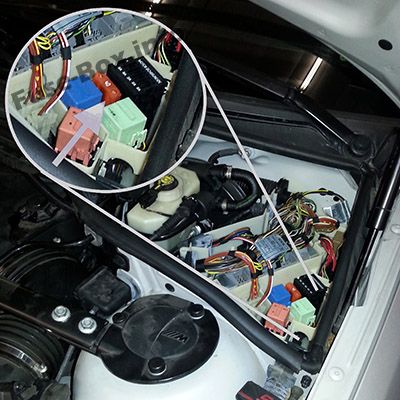

102	80	МСС54: Блок предохранителей, электроника двигателя (предохранитель №5 (30А)) Реле DME Цифровой электронный блок управления двигателем Блок управления СМГ МС43: Блок предохранителей, электроника двигателя (предохранитель №5 (30А)) Реле DME Цифровой электронный блок управления двигателем Блок управления коробкой передач BMS46, MS42: клемма B+ ME9: B+ потенциальный дистрибьютор
103	-	Не используется

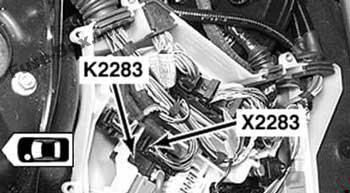

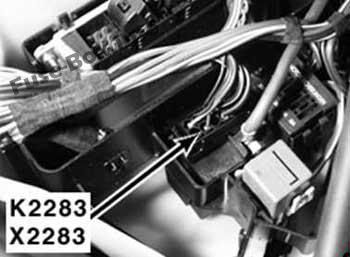

104	100	Реле подогревателя
105	50	Замок зажигания Диагностический штекер
106	50	Замок зажигания Блок управления центром коммутации света
107	50	Модуль прицепа Блок управления центром коммутации света

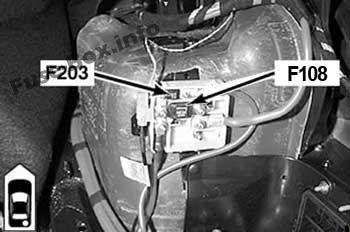

Задний блок предохранителей

№	A	Защищенные компоненты
108	200	Предохранитель: 35-71, 101-107

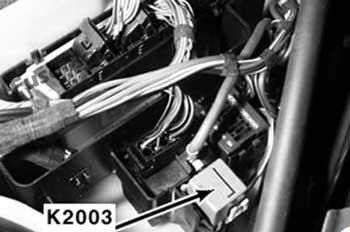

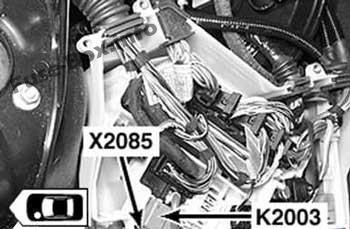

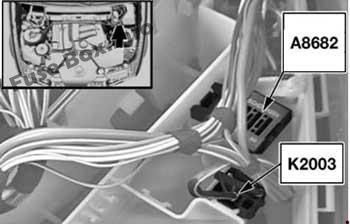

203	100	Реле DDE Блок предохранителей, электроника двигателя (предохранитель №4 (30А) - DDE4.0 или EGS Transmission control GM5)

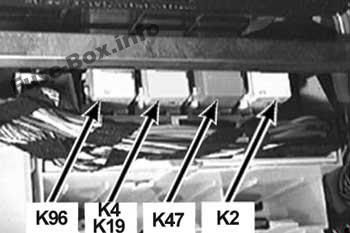

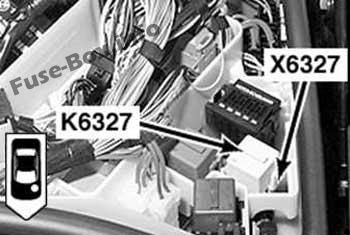

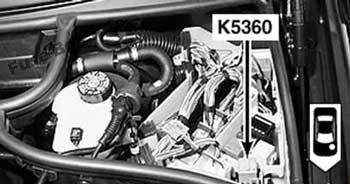

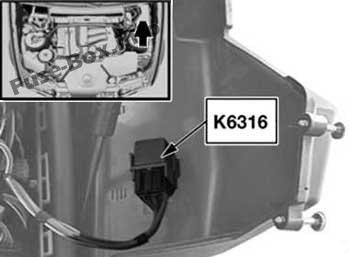

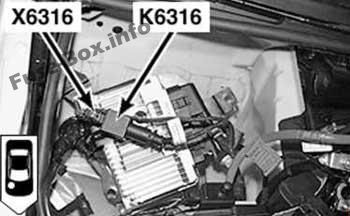

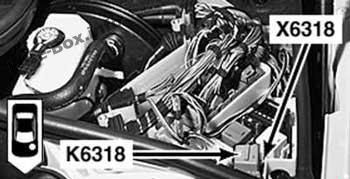

Держатели реле (за перчаточным ящиком)

№	Составная часть
K2	Реле звукового сигнала

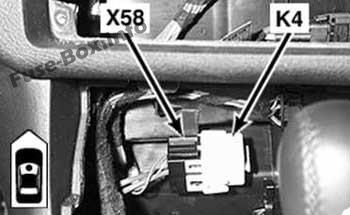

K4	03-1998-09.1998: Реле вентилятора отопителя IHS

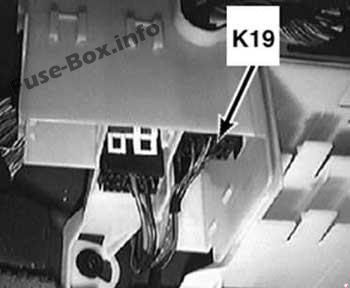

K19	с 09.1998: Реле компрессора кондиционера
K47	Реле противотуманных фар

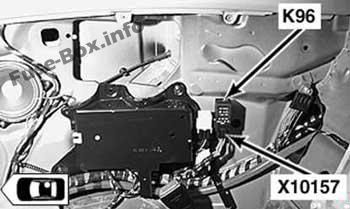

K96	Реле топливного насоса 1
