Предохранители и реле BMW 3-Series (E90/E91/E92/E93, 2005-2013)
Схемы относятся к указанным годам и вариантам BMW 3-Series (E90/E91/E92/E93, 2005-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Расположение предохранителей BMW 3-Series 2005-2013 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
1 – Задняя распределительная панель (предохранители большой силы тока)
2 — Блок предохранителей в бардачке
3 — Модуль электроники двигателя E-box

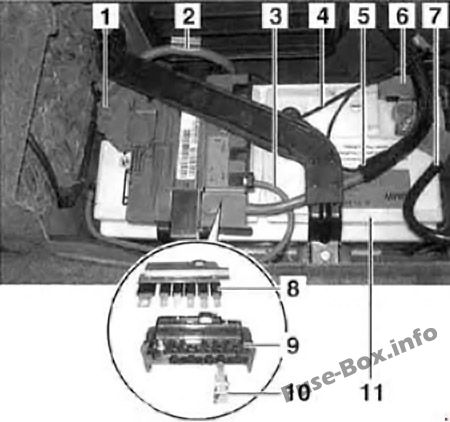

Задний распределительный щит
Задний распределительный щит
1. Терминал безопасности аккумулятора (BST);
2. Линия к разветвлению B+, стартер и генератор переменного тока;
3. Линия к электронике двигателя;
4. Линия к электронике IBS;
5. Линия к распределительной коробке;
6. Датчик аккумуляторной батареи (ИБС);
7. Кабель заземления аккумулятора;
8. Предохранители большой силы тока (плавкие вставки);
9. Жилье;
10. Сильноточный разъем;
11. Аккумулятор.
| № | A | Защищенные цепи |
|---|---|---|
| до 03.2007: | ||
| F104 | Интеллектуальный датчик батареи (IBS) | |
| F105 | 100 | Электронный усилитель руля |
| F106 | 100 | Дополнительный отопитель |
| F106 | 100 | Дополнительный электрический обогреватель |
| F108 | 250 | Распределительная коробка |
| F203 | 100 | Клемма B+ (моторный отсек) |
| — | Стартер, аккумулятор | |
| с 03.2007: | ||
| F101 | 250 | Распределительная коробка |
| F102 | 100 | Клемма B+ (моторный отсек), стартер, аккумулятор |
| F103 | 100 | Электронный усилитель руля |
| F104 | 100 | Дополнительный отопитель |
| F105 | Интеллектуальный датчик батареи (IBS) | |
| F106 | 100 | Дополнительный электрический обогреватель |
Блок предохранителей в бардачке
Блок предохранителей в бардачке

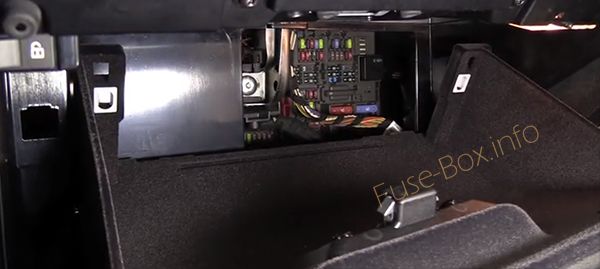

Расположение блока предохранителей

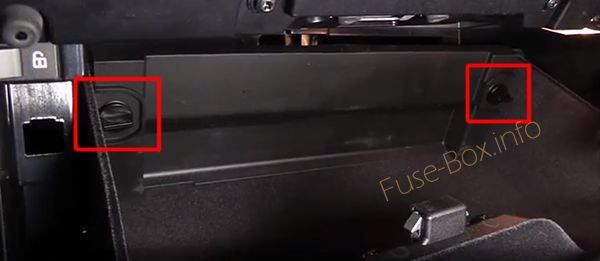

Откройте бардачок, поверните два фиксатора и снимите крышку.

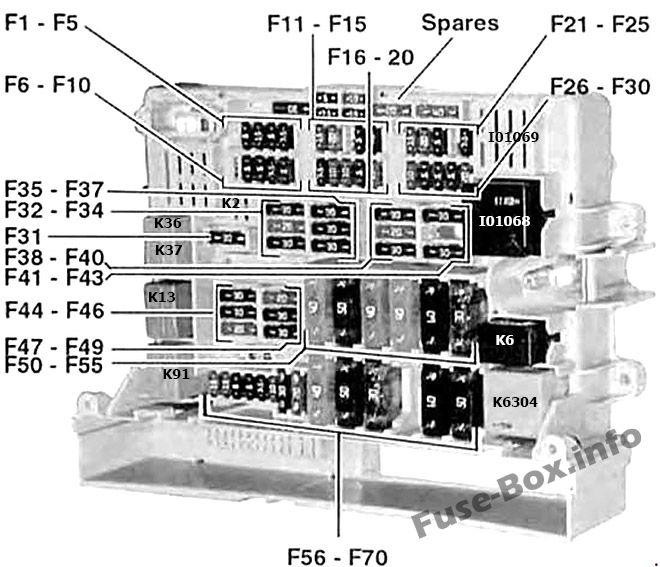

Схема блока предохранителей (тип 1, до 03.2007)
| № | A | Защищенные цепи |
|---|---|---|
| F1 | — | Не используется |
| F2 | 5 | Разнесенная антенна |
| F3 | 20 | Обогрев пассажирского сиденья |
| F4 | 5 | Автомобильная система доступа |
| F5 | 7.5 | Центр управления функциями крыши |
| F6 | 15 | Модуль управления коробкой передач |
| F7 | 20 | Модуль управления дополнительным отопителем |
| F8 | 5 | CD-чейнджер Разнесенная антенна |
| F9 | 10 | Активный круиз-контроль |
| F10 | — | Не используется |
| F11 | 10 | Радио |
| F12 | 20 | Складной верх или управление люком в крыше Функциональный центр крыши (FZD) |
| F13 | 5 | контроллер iDrive |
| F14 | — | Не используется |
| F15 | 5 | Датчик AUC |
| F16 | 15 | Рога |
| F17 | 5 | Ящик для извлечения телефона Телефонный приемопередатчик |
| F18 | 5 | CD-чейнджер |
| F19 | 7.5 | Модуль контроля комфортного доступа Блоки управления наружными ручками передних дверей Сирена и датчик наклона |
| F20 | 5 | DSC Модуль управления раздаточной коробкой |
| F21 | 7.5 | Блок переключателей двери водителя Наружные зеркала заднего вида |
| F22 | 10 | Управление продольной динамикой Динамик разблокировки тягово-сцепного устройства |
| F23 | 10 | Цифровой тюнер Спутниковое радио |
| F24 | 5 | Контроль давления в шинах (RDC) |
| F25 | 10 | Модули управления регулировкой ремней безопасности передних сидений |
| F26 | 10 | Подсветка селектора переключения передач Ящик для извлечения телефона Телефонный приемопередатчик |
| F27 | 5 | Блок переключателей двери водителя Телефонный приемопередатчик |
| F28 | 5 | Центр управления функциями крыши Контроль дистанции при парковке (PDC) |
| F29 | 5 | Датчик AUC Модули обогрева передних сидений |
| F30 | 20 | розетки на 12 вольт Передний прикуриватель |
| F31 | 20 | CCC/M-ASK Радио |
| F32 | 30 | Модуль обогрева сиденья водителя Модуль сиденья водителя |
| F33 | 30 | Управление передним сиденьем |
| F34 | 30 | Усилитель звуковой системы |
| F35 | 30 | DSC |
| F36 | 30 | Модуль в пространстве для ног |
| F37 | 30 | Управление сиденьем водителя |
| F38 | 30 | Модуль управления раздаточной коробкой |
| F39 | 30 | Дворники |
| F40 | 20 | Топливный насос (ЭКПС) |
| F41 | 30 | Модуль в пространстве для ног |
| F42 | 30 | Модуль прицепа |
| F43 | 30 | Насос омывателя фар |
| F44 | 30 | Модуль прицепа |
| F45 | 40 | Активное рулевое управление |
| F46 | 30 | Обогрев заднего стекла |
| F47 | 20 | Розетка для прицепа |
| F48 | 20 | Управление задним дворником и омывателем |
| F49 | 30 | Обогрев пассажирского сиденья |
| F50 | 40 | Активное рулевое управление |
| F51 | 50 | Автомобильная система доступа |
| F52 | 50 | Модуль в пространстве для ног |
| F53 | 50 | Модуль в пространстве для ног |
| F54 | 60 | B+ потенциальный дистрибьютор |
| F55 | — | Не используется |
| F56 | 15 | Центральный замок |
| F57 | 15 | Центральный замок |
| F58 | 5 | Приборный щиток Разъем OBD II |
| F59 | 5 | Блок переключателей на рулевой колонке |
| F60 | 7.5 | Кондиционер и система отопления |
| F61 | 10 | Освещение грузового отсека Центральный информационный дисплей Подсветка перчаточного ящика Свет багажника |
| F62 | 30 | Управление окном |
| F63 | 30 | Управление окном |
| F64 | 30 | Управление окном |
| F65 | 40 | DSC |
| F66 | 50 | Подогреватель топлива (Дизель) |
| F67 | 50 | Выходной каскад вентилятора |
| F68 | 50 | Реле вакуумного насоса |
| F69 | 50 | Вентилятор охлаждения двигателя |
| F70 | 50 | Нагнетательный насос вторичного воздуха |
| F71 | 20 | Розетка для прицепа |
| F72 | — | Не используется |
| F73 | — | Не используется |
| F74 | — | Не используется |
| F75 | — | Не используется |
| F76 | — | Не используется |
| F77 | 30 | Топливные форсунки Катушки зажигания Помехоподавляющий конденсатор |
| F78 | — | Не используется |
| F79 | — | Не используется |
| F80 | — | Не используется |
| F81 | — | Не используется |
| F82 | — | Не используется |
| F83 | — | Не используется |
| F84 | — | Не используется |
| F85 | — | Не используется |
| F86 | — | Не используется |
| F87 | — | Не используется |
| F88 | — | Не используется |
| I01068 | Реле, клемма 30g | |
| I01069 | Реле, клемма 15 (на плате управления) | |
| K2 | Реле звукового сигнала (на плате ПК) | |
| K6 | Реле омывателя фар | |
| K13 | Реле обогревателя заднего стекла | |
| K36 | Реле стеклоочистителя 1 | |
| K37 | Реле стеклоочистителя 2 | |
| K91 | Реле заднего стеклоочистителя (спортивный универсал) | |

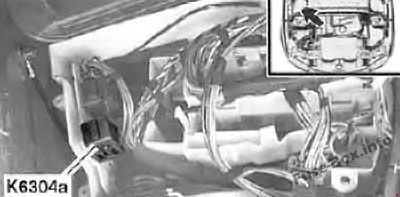

| К6304 | Реле насоса впрыска вторичного воздуха |

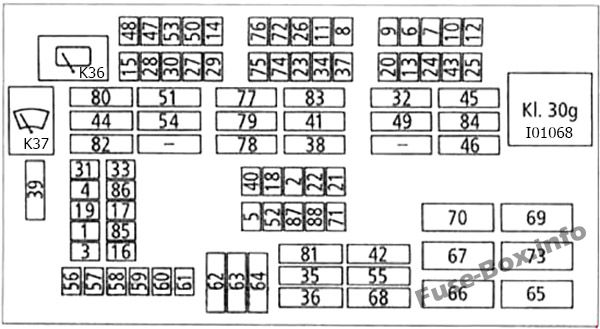

Схема блока предохранителей (тип 2, 03.2007-09.2007)
| № | A | Защищенные цепи |
|---|---|---|
| F1 | 10 | Модуль управления защитой от опрокидывания |
| F2 | 5 | Приборный щиток штекер ОБД II |
| F3 | 20 | Обогрев пассажирского сиденья |
| F4 | 5 | Автомобильная система доступа |
| F5 | — | Не используется |
| F6 | 15 | Модуль управления коробкой передач |
| F7 | 20 | Модуль управления дополнительным отопителем |
| F8 | 20 | Усилитель звуковой системы |
| F9 | 10 | Активный круиз-контроль |
| F10 | 15 | Модуль прицепа |
| F11 | 10 | Радио |
| F12 | 20 | Складной верх или управление люком в крыше Функциональный центр крыши (FZD) |
| F13 | 5 | контроллер iDrive Контроль давления в шинах (RDC) |
| F14 | — | Не используется |
| F15 | 5 | Датчик AUC |
| F16 | 15 | Рога |
| F17 | 5 | Ящик для извлечения телефона Телефонный приемопередатчик |
| F18 | 5 | Кабриолет: Разнесенная антенна Подсветка рамки переключения передач Неконвертируемый: Электрохромное зеркало заднего вида Подсветка рамки переключения передач |
| F19 | 7.5 | Сирена и датчик наклона |
| F20 | 5 | DSC Модуль управления раздаточной коробкой |
| F21 | 7.5 | Блок переключателей двери водителя Наружные зеркала заднего вида |
| F22 | 10 | Управление продольной динамикой |
| F23 | 10 | Цифровой тюнер Спутниковое радио |
| F24 | 5 | преобразователь постоянного тока Реле отключения вентилятора |
| F25 | 10 | Модули управления регулировкой ремней безопасности передних сидений |
| F26 | 10 | Ящик для извлечения телефона Телефонный приемопередатчик |
| F27 | 5 | Блок переключателей двери водителя Телефонный приемопередатчик |
| F28 | 5 | Центр управления функциями крыши Контроль дистанции при парковке (PDC) |
| F29 | 6 | Модули обогрева передних сидений |
| F30 | 20 | розетки на 12 вольт Передний прикуриватель |
| F31 | 20 | CCC/M-ASK |
| F32 | 30 | Модуль сиденья водителя |
| F33 | 5 | Модуль контроля комфортного доступа Блоки управления наружными ручками передних дверей |
| F34 | 5 | CD-чейнджер Разнесенная антенна |
| F35 | 30 | DSC |
| F36 | 30 | Модуль в пространстве для ног |
| F37 | 10 | Управление передним сиденьем |
| F38 | 30 | Модуль управления раздаточной коробкой |
| F39 | 30 | Дворники |
| F40 | 7.5 | Центр управления функциями крыши |
| F41 | 30 | Модуль в пространстве для ног |
| F42 | 40 | Модуль в пространстве для ног |
| F43 | — | Не используется |
| F44 | 30 | Модуль прицепа |
| F45 | 40 | Активное рулевое управление |
| F46 | 30 | Обогрев заднего стекла |
| F47 | 20 | Розетка для прицепа |
| F48 | 20 | Управление задним дворником и омывателем |
| F49 | 30 | Модуль пассажирского сиденья |
| F50 | 10 | Модуль управления двигателем (ECM) |
| F51 | 40 | Автомобильная система доступа |
| F52 | 20 | Обогрев сиденья водителя |
| F53 | 20 | Обогрев пассажирского сиденья |
| F54 | 30 | Модуль прицепа |
| F55 | — | Не используется |
| F56 | 15 | Центральный замок |
| F57 | 15 | Центральный замок |
| F58 | 5 | Приборный щиток Разъем OBD II |
| F59 | 5 | Блок переключателей на рулевой колонке |
| F60 | 5 | Центральный информационный дисплей |
| F61 | 10 | Освещение грузового отсека Центральный информационный дисплей Подсветка перчаточного ящика Свет багажника |
| F62 | 30 | Управление окном |
| F63 | 30 | Управление окном |
| F64 | 30 | Управление окном |
| F65 | 10 | Подсветка рычага селектора Управление продольной динамикой |
| F66 | 50 | Подогреватель топлива (Дизель) |
| F67 | 40 | Выходной каскад вентилятора |
| F68 | 40 | Модуль в пространстве для ног |
| F69 | 50 | Вентилятор охлаждения двигателя мощностью 400 Вт. |
| F69 | 60 | Вентилятор охлаждения двигателя мощностью 600 Вт. |
| F70 | 40 | Нагнетательный насос вторичного воздуха |
| F71 | 20 | Розетка для прицепа |
| F72 | — | Не используется |
| F73 | — | Не используется |
| F74 | 10 | Модуль управления двигателем (ECM) Выхлопной клапан Модуль диагностики течи топливного бака Датчик оксида азота |
| F75 | 10 | Датчик EAC Электронный вентилятор ECM Реле насоса вторичного воздуха |
| F76 | 30 | Датчик коленвала Вентиляционный клапан топливного бака Датчик массы воздушного потока Датчик состояния масла Контроллеры регулируемого впускного коллектора Клапан регулировки объема |
| F77 | 30 | Топливные форсунки Катушки зажигания Помехоподавляющий конденсатор катушки зажигания |
| F78 | 30 | Датчики распредвала Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Модуль управления двигателем (ECM) клапаны ВАНОС Задвижки сбросные |
| F79 | 30 | Обогрев сапуна картера Подогрев кислородного датчика |
| F80 | 40 | Без турбонаддува: Электрический насос охлаждающей жидкости |
| F81 | 30 | Модуль прицепа |
| F82 | — | Не используется |
| F83 | 40 | Модуль в пространстве для ног |
| F84 | 30 | Насос омывателя фар |
| F85 | — | Не используется |
| F86 | — | Не используется |
| F87 | — | Не используется |
| F88 | 20 | Топливный насос (ЭКПС) |
| I01068 | Реле, клемма 30g | |
| К36 | Реле стеклоочистителя 1 | |
| K37 | Реле стеклоочистителя 2 |

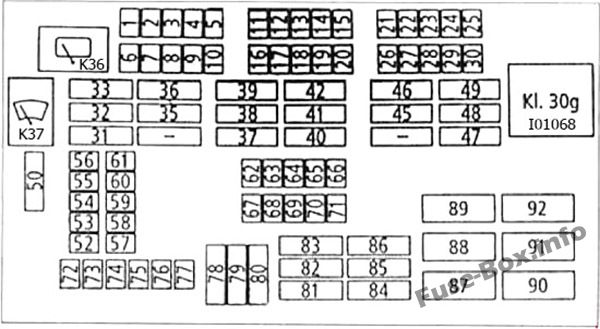

Схема блока предохранителей (тип 3, с 09.2007)
| № | A | Защищенные цепи |
|---|---|---|
| F1 | 10 | Задний дворник и омыватель |
| F2 | 5 | Приборный щиток штекер ОБД II |
| F3 | 20 | Обогрев пассажирского сиденья |
| F4 | 10 | Модуль управления двигателем (ECM)’ |
| F5 | — | Не используется |
| F6 | 5 | Датчик AUC преобразователь постоянного тока |
| F7 | 20 | Функциональный центр крыши (FZD) Контроль дистанции при парковке (PDC) |
| F8 | 20 | Зажигалки для сигар Коммунальные розетки 12 вольт |
| F9 | 5 | Блок переключателей двери водителя телефон |
| F10 | 5 | Обогрев передних сидений |
| F11 | 20 | Датчик коленвала Модуль управления двигателем (ECM) Вентиляционный клапан топливного бака Клапан регулировки объема топлива Датчик массы воздушного потока Датчик состояния масла Контроллеры регулируемого впускного коллектора |
| F12 | 15 | Реле вакуумного насоса |
| F13 | 5 | телефон USB-концентратор |
| F14 | 10 | Радио |
| F15 | 20 | Усилитель |
| F16 | 10 | Датчик EAC Электронный вентилятор Модуль управления двигателем (ECM) Управление жалюзи радиатора Реле насоса вторичного воздуха |
| F17 | 10 | Модуль управления двигателем (ECM) Выхлопной клапан Модуль диагностики течи топливного бака |
| F18 | 10 | Цифровой тюнер Спутниковое радио |
| F19 | 5 | CD-чейнджер Кабриолет: разнесенная антенна |
| F20 | 10 | Управление сиденьем |
| F21 | 10 | Активный круиз-контроль |
| F22 | 15 | Модуль управления автоматической коробкой передач |
| F23 | 20 | Управление дополнительным отопителем |
| F24 | 15 | Буксировочный модуль |
| F25 | 20 | Модуль складного верха Центр управления крышей (FZD) |
| F26 | 5 | Динамический контроль устойчивости (DSC) Модуль управления раздаточной коробкой |
| F27 | 5 | контроллер iDrive Контроль давления в шинах (RDC) |
| F28 | 5 | Реле отключения вентилятора охлаждения преобразователь постоянного тока |
| F29 | 5 | Люк на крыше |
| F30 | 10 | Контроллеры положения ремней безопасности |
| F31 | 30 | Модуль прицепа |
| F32 | 30 | Модуль прицепа |
| F33 | 40 | Электрический насос охлаждающей жидкости |
| F34 | 5 | CD-чейнджер Разнесенная антенна |
| F35 | 30 | DSC |
| F36 | 40 | Система доступа в автомобиль (CAS) |
| F37 | 30 | Датчики распредвала Термостат охлаждающей жидкости ECM Электрический насос охлаждающей жидкости клапаны ВАНОС Задвижки сбросные |
| F38 | 30 | Обогрев сапуна картера Модуль управления двигателем (ECM) Подогрев кислородного датчика |
| F39 | 30 | Топливные форсунки Катушки зажигания Помехоподавляющий конденсатор катушки зажигания |
| F40 | 30 | Управление раздаточной коробкой |
| F41 | 30 | Модуль в пространстве для ног (FRM) |
| F42 | 40 | Модуль в пространстве для ног |
| F43 | 30 | Насос омывателя фар |
| F44 | 30 | Модуль прицепа |
| F45 | 30 | Модуль пассажирского сиденья |
| F46 | 30 | Модуль сиденья водителя |
| F47 | 30 | Обогрев заднего стекла |
| F48 | 30 | Омыватель фар Управление задним дворником и омывателем |
| F49 | 40 | Модуль пассажирского сиденья |
| F50 | 30 | Стеклоочиститель |
| F51 | 40 | Автомобильная система доступа |
| F52 | — | Не используется |
| F53 | 10 | Защита от опрокидывания |
| F54 | 7.5 | Сирена противоугонной сигнализации, датчик наклона Кабриолет: дверные микроволновые датчики |
| F55 | 5 | Система доступа в автомобиль (CAS) |
| F56 | 20 | CCC/M-ASK |
| F57 | 15 | Рога |
| F58 | 5 | Приборный щиток Разъем OBD II |
| F59 | 5 | телефон |
| F60 | 5 | Центральный информационный дисплей |
| F61 | 5 | Модуль контроля комфортного доступа Двойной приемник дистанционного управления Модуль управления ручкой передней двери |
| F62 | 7.5 | Центр управления функциями крыши (FZD) |
| F63 | 5 | Разнесенная антенна Электрохромное зеркало заднего вида Подсветка рычага селектора |
| F64 | 5 | штекер ОБД II |
| F65 | 10 | Подсветка рычага селектора Управление продольной динамикой |
| F66 | 7.5 | Блок переключателей двери водителя Пассажирское наружное зеркало |
| F67 | 20 | DSC |
| F68 | 20 | Модуль обогрева сиденья водителя |
| F69 | — | Не используется |
| F70 | 20 | Топливный насос (ЭКПС) |
| F71 | 20 | Модуль прицепа |
| F72 | 15 | Центральный замок |
| F73 | 15 | Центральный замок |
| F74 | 5 | Приборный щиток |
| F75 | 5 | Модуль пассажирского сиденья |
| F76 | 5 | Радио |
| F77 | 10 | Подсветка перчаточного ящика Отопление и кондиционирование Освещение багажника или грузового отсека |
| F78 | 30 | Управление окном |
| F79 | 30 | Стеклоочиститель |
| F80 | 30 | Управление окном |
| F81 | 30 | Модуль в пространстве для ног |
| F82 | 30 | Модуль управления DSC |
| F83 | 40 | Модуль в пространстве для ног |
| F84 | 40 | Модуль в пространстве для ног |
| F85 | 30 | Система доступа в автомобиль (CAS) |
| F86 | 40 | Модуль в пространстве для ног |
| F87 | — | Не используется |
| F88 | 40 | воздуходувка |
| F89 | 40 | Реле насоса вторичного воздуха |
| F90 | 40 | Модуль управления DSC |
| F91 | — | Не используется |
| F92 | 50 | Вентилятор охлаждения двигателя мощностью 400 Вт. |
| F92 | 60 | Вентилятор охлаждения двигателя мощностью 600 Вт. |
| I01068 | Реле, клемма 30g | |
| К36 | Реле стеклоочистителя 1 | |
| K37 | Реле стеклоочистителя 2 |
Модуль электроники двигателя E-box
Модуль электроники двигателя E-box

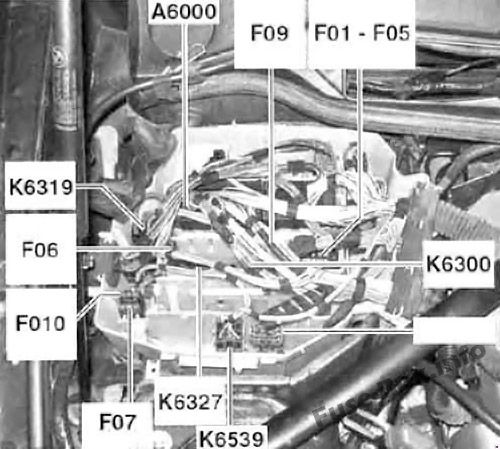

Турбо версии, до 03.2007
| № | A | Защищенные цепи |
|---|---|---|
| F01 | 30 | Катушки зажигания Помехоподавляющий конденсатор |
| F02 | 30 | Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Датчик выпускного распредвала Соленоид выхлопной системы VANOS Датчик впускного распредвала Впускной соленоид VANOS |
| F03 | 20 | Датчик коленвала Модуль управления двигателем (ECM) Вентиляционный клапан топливного бака Датчик массы воздушного потока Датчик состояния масла Контроллеры регулируемого впускного коллектора |
| F04 | 30 | Подогреватель сапуна картера Нагреватели кислородного датчика |
| F05 | 30 | Реле топливной форсунки |
| F06 | 10 | Датчик EAC Электронный вентилятор Выхлопной клапан Модуль диагностики течи топливного бака Распределительная коробка Датчик массового расхода воздуха впрыска вторичного воздуха |
| F07 | 40 | Реле Valvetronic (WT) |
| F09 | 30 | Электрический насос охлаждающей жидкости |
| F010 | 5 | Реле обогрева вентиляции картерных газов |
| А6000 | Модуль управления двигателем (ECM) | |
| К6300 | Главное реле DME | |
| K6319 | Реле Valvetronic (WT) | |
| K6327 | Реле топливной форсунки | |
| K6539 | Реле обогрева вентиляции картерных газов |

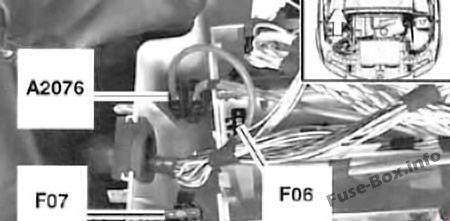

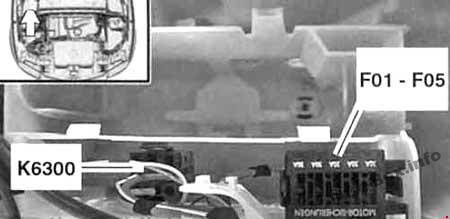

Турбо версии, с 03.2007
| № | A | Защищенные цепи |
|---|---|---|
| F01 | 30 | Катушки зажигания Помехоподавляющий конденсатор |
| F02 | 30 | Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Модуль управления двигателем (ECM) Датчик выпускного распредвала Соленоид выхлопной системы VANOS Датчик впускного распредвала Впускной датчик VANOS Вестгейт клапаны |
| F03 | 20 | Датчик коленвала Вентиляционный клапан топливного бака Датчик состояния масла Клапан регулировки объема |
| F04 | 30 | Подогреватели сапуна картера Нагреватели кислородного датчика |
| F05 | — | Не используется |
| F06 | 10 | Электронный вентилятор Выхлопной клапан Модуль диагностики течи топливного бака |
| F07 | 40 | Электрический насос охлаждающей жидкости |
| К6300 | Главное реле DME | |
| А2076 | В+ мощность |

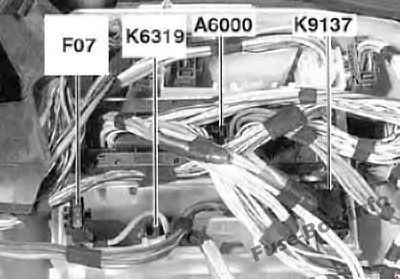

Версии без турбонаддува, до 03.2007 г.
| № | A | Защищенные цепи |
|---|---|---|
| F07 | 40 | Реле Valvetronic (WT) |
| А6000 | Модуль управления двигателем (ECM) | |
| K6319 | Реле Valvetronic | |
| К9137 | Реле отключения электровентилятора охлаждения |

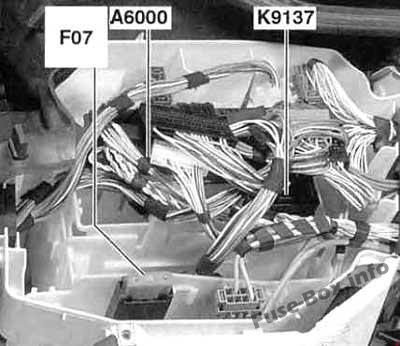

Версии без турбонаддува, с 03.2007 г.
| № | A | Защищенные цепи |
|---|---|---|
| F07 | 50 | Электрический насос охлаждающей жидкости |
| А6000 | Модуль управления двигателем (ECM) | |
| К9137 | Реле отключения электровентилятора охлаждения |
Реле насоса впрыска вторичного воздуха (2009-2010, без турбонаддува)
