Предохранители и реле BMW 3-Series (F30/F31/F34, 2012-2018)
Схемы относятся к указанным годам и вариантам BMW 3-Series (F30/F31/F34, 2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Расположение предохранителей BMW 3-Series 2012-2018
Оглавление
Блок предохранителей в моторном отсеке

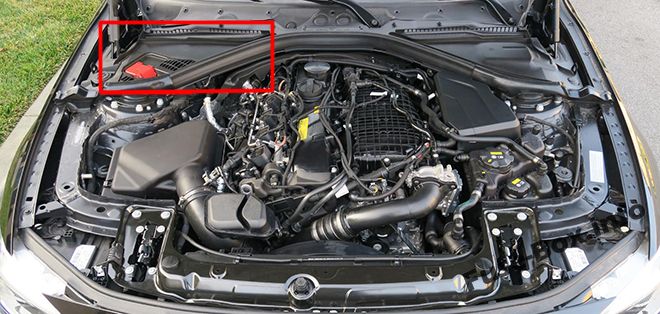

Расположение блока предохранителей
Он расположен с правой стороны моторного отсека (слева на праворульных автомобилях), под пластиковой крышкой.

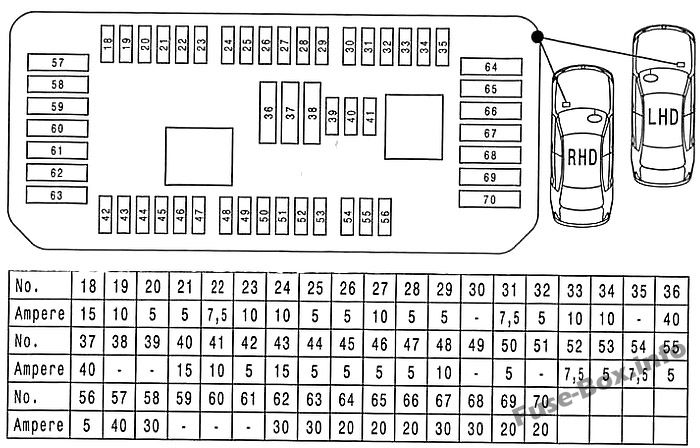

Схема блока предохранителей

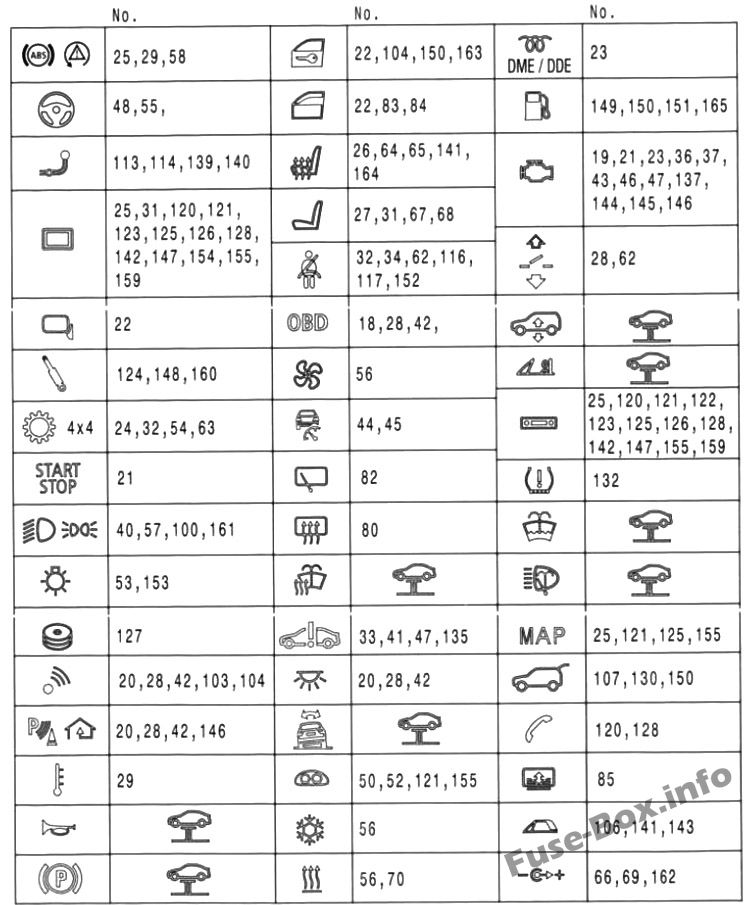

Назначение предохранителей
Блок предохранителей в салоне (BDC)

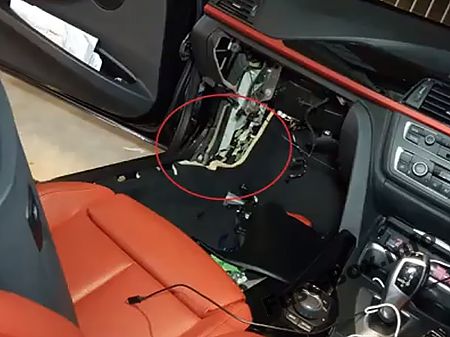

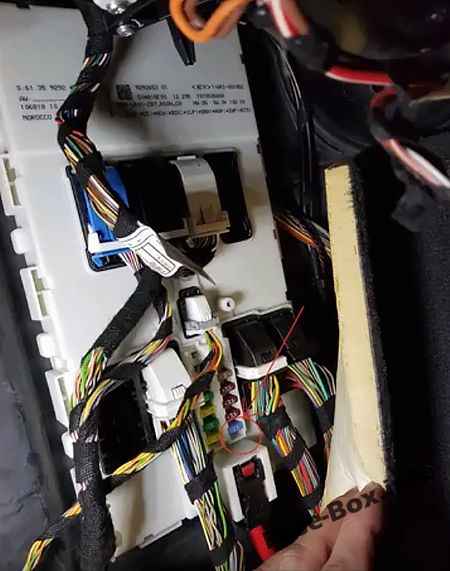

Расположение блока предохранителей
Он расположен в передней стойке со стороны пассажира, под перчаточным ящиком.

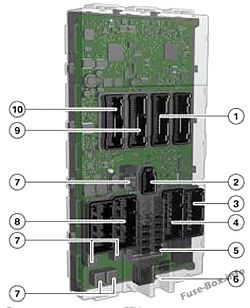

Схема
1 – 54-контактный разъем
2 – 12-контактный разъем
3 – 42-контактный разъем
4 – 54-контактный разъем
5 — Предохранители
6 – разъем (1-контактный, положительный)
7 — Реле
8 – 54-контактный разъем
9 – 54-контактный разъем
10 – 54-контактный разъем
Предохранители:
Коммутационный центр в рулевой колонке (SZL)
Панель управления системами помощи водителю
Панель управления освещением
светодиодные фары
Задний электронный модуль (REM)
Разъем OBDII, IHKA
Электронный блок внешней ручки двери
Подъемник окна
Центральный замок
Реле:
Электрические окна
Центральный замок
Омыватели фар
Стартер
Horn
Стеклоочиститель на 1/2 скорости
Блоки предохранителей в багажном отделении

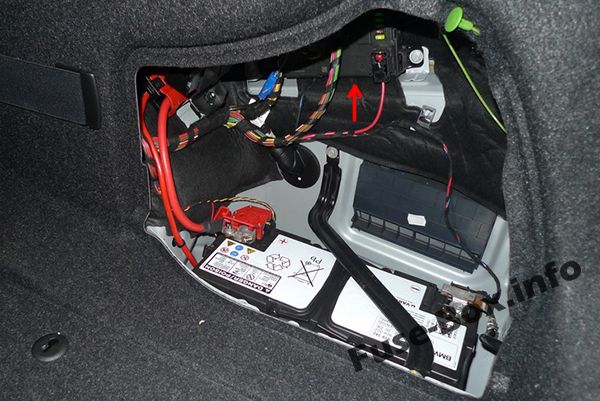

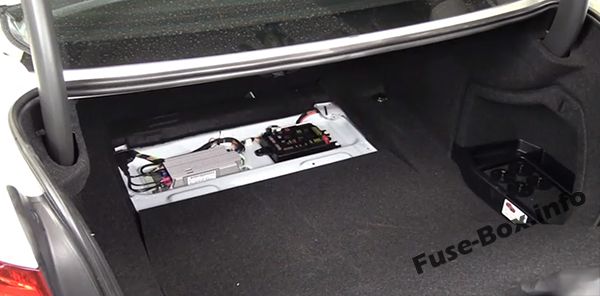

Расположение блока предохранителей
Первый блок расположен с правой стороны, за крышкой, над батареей.
Второй – по центру, под подкладкой.

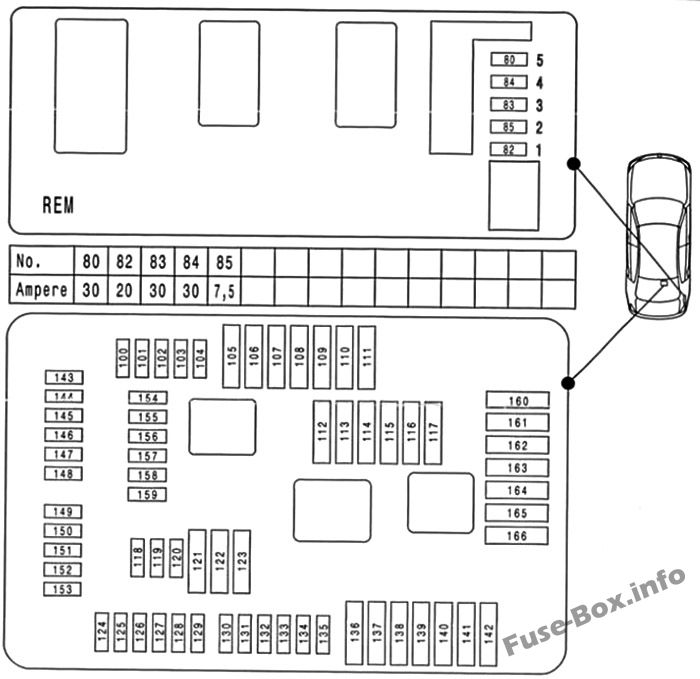

Схема блока предохранителей
Назначение предохранителей
