Предохранители и реле BMW 5-Series (E39, 1996-2003)

Схемы относятся к указанным годам и вариантам BMW 5-Series (E39, 1996-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.

Расположение предохранителей BMW 5-Series 1996-2003 гг.

Расположение предохранителей BMW 5-Series 1996-2003 гг.

Блок предохранителей в моторном отсеке

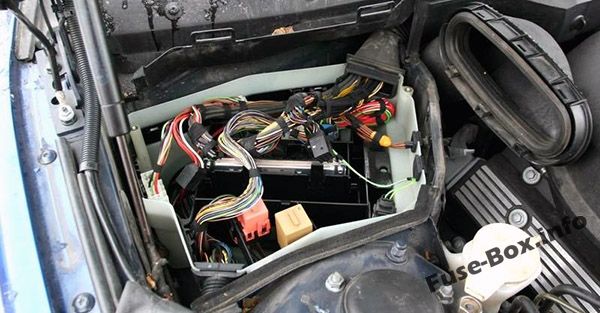

Расположение блока предохранителей

Расположение блока предохранителей

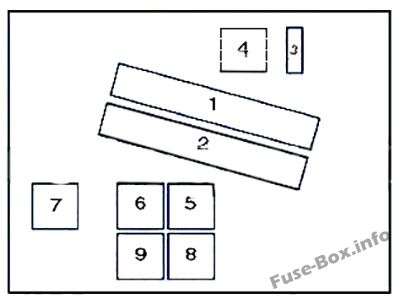

Диаграмма (тип 1)

Диаграмма (тип 1)

Назначение предохранителей в моторном отсеке (тип 1)
№Составная часть
1Модуль управления двигателем
2Модуль управления коробкой передач
3Предохранитель блока управления двигателем
4Реле блока управления двигателем
5Реле электродвигателя стеклоочистителя I
6Реле электродвигателя стеклоочистителя II
7Реле двигателя вентилятора конденсатора кондиционера I
8Реле электродвигателя вентилятора конденсатора кондиционера III
9Реле АБС

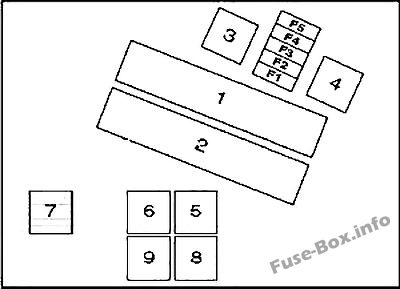

Диаграмма (тип 2)

Диаграмма (тип 2)

Назначение предохранителей в моторном отсеке (тип 2)
№AСоставная часть
1Модуль управления двигателем (ECM)
2Модуль управления коробкой передач (TCM)
3Реле управления двигателем (EC)
4Реле катушки зажигания - кроме 520i (22 6S 1)/525i/530i
5Реле электродвигателя стеклоочистителя 1
6Реле электродвигателя стеклоочистителя 2
7Реле 1 электродвигателя вентилятора конденсатора переменного тока (до 03/98)
8Реле 3 электровентилятора конденсатора переменного тока (до 03/98)
9Реле насоса впрыска вторичного воздуха (AIR)
F130AМодуль управления двигателем (ECM), клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик массового расхода воздуха (MAF), датчик положения распределительного вала (CMP) 1 .термостат охлаждающей жидкости двигателя-535i/540i
F230AНасос впрыска вторичного воздуха (AIR), соленоид управления подачей воздуха во впускной коллектор, форсунки (кроме 520i (22 6S1)/525i/530i), блок управления двигателем (ECM), клапан продувки адсорбера системы улавливания паров топлива (EVAP), привод положения распределительного вала (CMP) 1 и 2, привод управления холостым ходом (ISC)
F320AДатчик положения коленчатого вала (CKP), датчик положения распределительного вала (CMP) 1 и 2, датчик массового расхода воздуха (MAF)
F430AДатчики кислорода с подогревом (H02S), модуль управления коробкой передач (TCM)
F530AРеле катушки зажигания-кроме 520i (22 6S1)/525i/530i

Блок предохранителей в бардачке

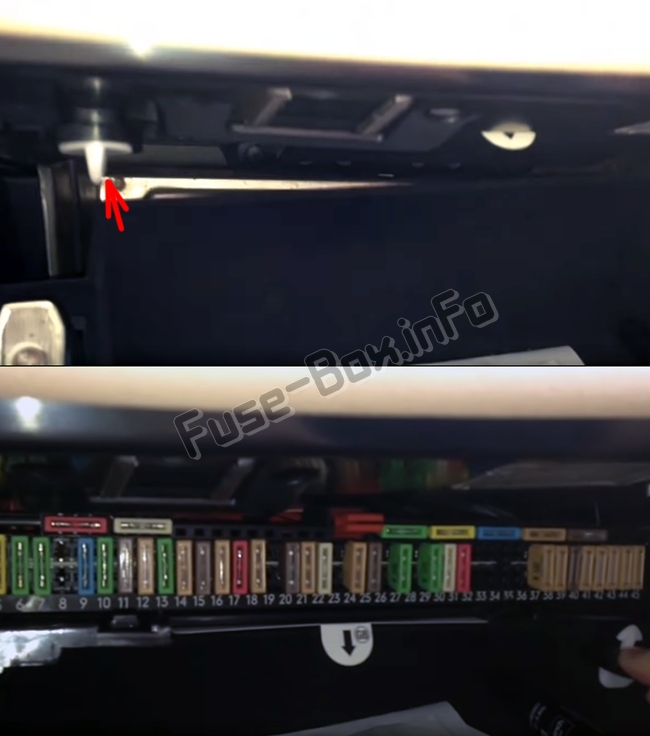

Расположение блока предохранителей

Откройте бардачок, поверните два фиксатора влево и потяните панель вниз.Расположение блока предохранителей

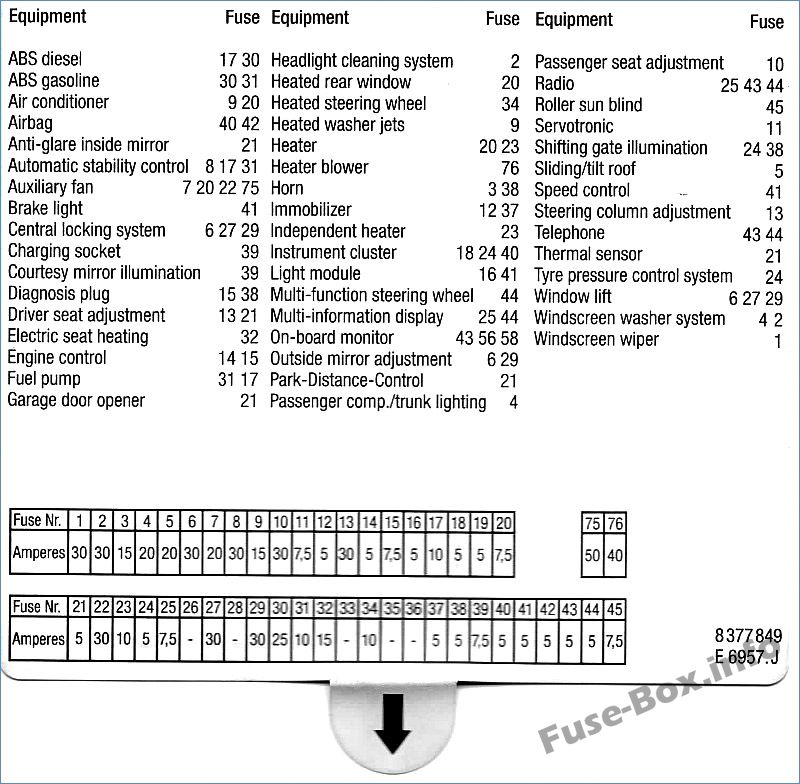

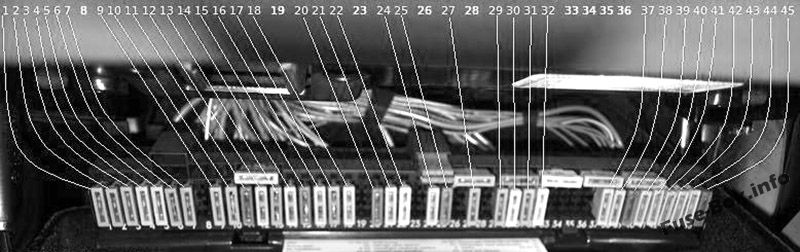

Схема блока предохранителей

Схема блока предохранителей

Расположение предохранителей может отличаться! Ваша точная схема расположения предохранителей находится под этим блоком предохранителей.

Схема блока предохранителей

Назначение предохранителей в бардачке (до 03.1998)
№AСоставная часть
F130AРеле электродвигателя стеклоочистителя
F230AОмыватели фар
F315AHorn
F420AМногофункциональный модуль управления
F520А/30АЛюк на крыше
F630AЭлектропривод наружного зеркала заднего вида со стороны пассажира
F720А/30АРеле 1 электродвигателя вентилятора конденсатора переменного тока
F8--
F915AМодуль управления кондиционером/нагревателем
F1030AРегулировка сиденья со стороны пассажира
F117,5AМногофункциональный блок управления — регулируемый усилитель руля
F125AИммобилайзер
F1330AРегулировка сиденья со стороны водителя, регулировка рулевой колонки
F145AМодуль управления двигателем (ECM)
F157,5AМодуль управления коробкой передач (TCM), датчик уровня моторного масла, генератор, датчик температуры блока электрооборудования (530d)
F165AМодуль управления лампами
F1710AРеле топливного насоса, модуль управления АБС, многофункциональный переключатель в сборе
F185AПриборная доска
F195AРеле защиты от перенапряжения 2
F205А/7,5АМодуль управления кондиционером/отопителем, реле обогрева заднего стекла, модуль управления системой контроля давления в шинах
F215AРеле прикуривателя, реле регулировки сиденья/реле регулировки рулевой колонки, устройство открывания двери гаража, модуль управления системой помощи при парковке, внутреннее зеркало с защитой от ослепления
F2230AРеле 2 электродвигателя вентилятора конденсатора переменного тока
F237,5AЦифровой многофункциональный дисплей сзади
F245AПанель приборов, блок управления системой контроля давления в шинах, датчик положения рулевого колеса
F257,5AЦифровой многофункциональный дисплей
F26--
F2730AМногофункциональный модуль управления
F2815AАвтоматическая коробка передач (АТ)
F2930AМодуль управления дверями со стороны водителя
F3025AМодуль управления АБС
F3110AРеле топливного насоса, блок управления ABS, реле насоса впрыска вторичного воздуха (AIR) (бензин)
F3225AМультипереключатель в сборе
F33--
F3410AМногофункциональное рулевое колесо/подушка безопасности в сборе, рулевое колесо с подогревом
F355AЭлектродвигатель вентилятора конденсатора переменного тока, задний
F36--
F375AМодуль управления иммобилайзером
F385AМногофункциональный модуль управления, реле звукового сигнала, датчик дождя, переключатель блокировки переключения передач (AT), разъем канала передачи данных (DLC)
F397,5AЛампы для косметического зеркала, аккумуляторный фонарик
F405AПриборная панель, модуль управления регулировкой сиденья, датчик удара подушки безопасности, контактный выключатель ремня безопасности (со стороны водителя)
F415AБлок управления лампами, переключатель положения педали сцепления (CPP), переключатель положения педали тормоза (BPP)
F425AМодуль управления SRS
F435AРеле защиты от перенапряжения 1
F445AМногофункциональное рулевое колесо/подушка безопасности в сборе, рулевое колесо, цифровой многофункциональный дисплей, передняя часть
F457,5AМультипереключатель в сборе
Назначение предохранителей в бардачке (с 03.1998)
№AСоставная часть
F130AРеле электродвигателя стеклоочистителя
F230AОмыватели фар
F315AHorn
F420AМногофункциональный модуль управления
F520А/30АЛюк на крыше
F630AЭлектропривод наружного зеркала заднего вида со стороны пассажира
F720А/30АПрикуриватель-передний (09/00)
F8--
F9 15AМодуль управления кондиционером/нагревателем
F10 30AРегулировка сиденья со стороны пассажира
F11 7,5AМногофункциональный блок управления — регулируемый усилитель руля
F12 5AИммобилайзер
F13 30AРегулировка сиденья со стороны водителя, регулировка рулевой колонки
F145AМодуль управления двигателем (ECM)
F157,5AМодуль управления коробкой передач (TCM), датчик уровня моторного масла, генератор, датчик температуры блока электрооборудования (530d)
F165AМодуль управления лампами
F1710AРеле топливного насоса, модуль управления АБС, многофункциональный переключатель в сборе
F185AПриборная доска
F195AРеле защиты от перенапряжения 2
F205А/7,5АМодуль управления кондиционером/отопителем, реле обогрева заднего стекла, модуль управления системой контроля давления в шинах
F215AРеле прикуривателя, реле регулировки сиденья/реле регулировки рулевой колонки, устройство открывания двери гаража, модуль управления системой помощи при парковке, внутреннее зеркало с защитой от ослепления
F2225AРеле топливного насоса-530d/520i(226S1)/525i/530i
F237,5AЦифровой многофункциональный дисплей сзади
F245AПанель приборов, блок управления системой контроля давления в шинах, датчик положения рулевого колеса
F257,5AЦифровой многофункциональный дисплей
F26--
F2730AМногофункциональный модуль управления
F2815AАвтоматическая коробка передач (АТ)
F2930AМодуль управления дверями со стороны водителя
F3025AМодуль управления АБС
F3110AРеле топливного насоса, блок управления ABS, реле насоса впрыска вторичного воздуха (AIR) (бензин)
F3225AМультипереключатель в сборе
F33--
F3410AМногофункциональное рулевое колесо/подушка безопасности в сборе, рулевое колесо с подогревом
F355AЭлектродвигатель вентилятора конденсатора переменного тока, задний
F36--
F375AМодуль управления иммобилайзером
F385AМногофункциональный модуль управления, реле звукового сигнала, датчик дождя, переключатель блокировки переключения передач (AT), разъем канала передачи данных (DLC)
F397,5AЛампы для косметического зеркала, аккумуляторный фонарик
F405AПриборная панель, модуль управления регулировкой сидений, датчик удара подушки безопасности, контактный выключатель ремня безопасности (со стороны водителя)
F415AБлок управления лампами, переключатель положения педали сцепления (CPP), переключатель положения педали тормоза (BPP)
F425AМодуль управления SRS
F435AРеле защиты от перенапряжения 1
F445AМногофункциональное рулевое колесо/подушка безопасности в сборе, рулевое колесо, цифровой многофункциональный дисплей спереди/сзади
F457,5AМультипереключатель в сборе

Блок реле в бардачке

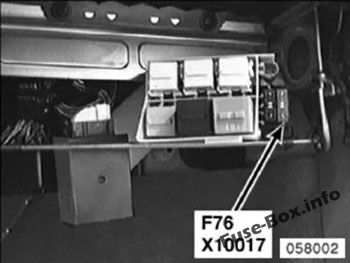

Расположение

Он расположен за блоком предохранителей.
Расположение

Диаграмма

Диаграмма

Назначение реле
№составная часть
1Реле 2 электровентилятора конденсатора переменного тока (до 03/98)
2Реле насоса омывателя фар
3-
4Реле стартера
5Реле регулировки сиденья/реле регулировки рулевой колонки
6Реле вентилятора отопителя
F75(50A) Двигатель вентилятора конденсатора переменного тока/двигатель вентилятора охлаждающей жидкости двигателя
F76(40A) Модуль управления вентилятором кондиционера/отопителя

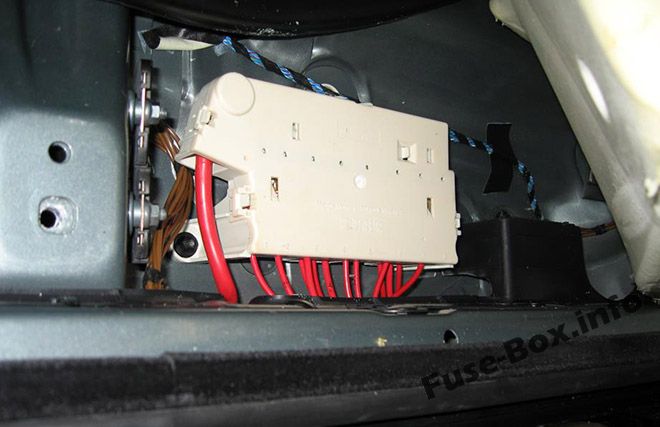

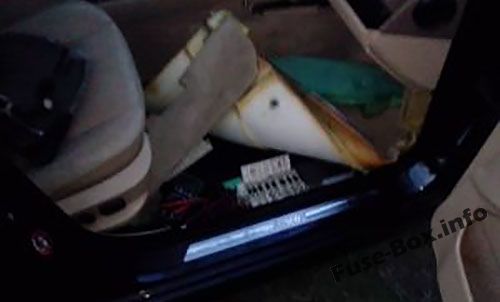

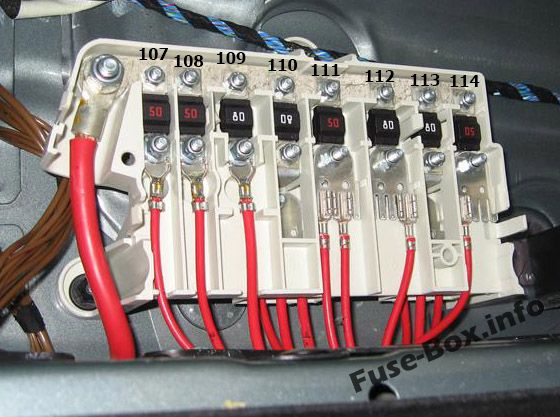

Блок в пространстве для ног

Находится на полу под обшивкой, с правой стороны автомобиля.
Блок в пространстве для ног

Блок в пространстве для ног

Блок в пространстве для ног

Назначение предохранителей (в пространстве для ног)
№AСоставная часть
F10750AРеле насоса впрыска вторичного воздуха (AIR)
F10850AМодуль управления АБС
F10980AРеле управления двигателем (EC), блок предохранителей в моторном отсеке (F4 и F5)
F11080AБлок предохранителей-облицовка 1 (F1-F12&F22-F25)
F11150AЗамок зажигания
F11280AМодуль управления лампами
F11380AРеле регулировки сиденья/реле регулировки рулевой колонки, блок предохранителей-облицовка 1 (F27-F30), блок предохранителей-облицовка 2 (F76), блок управления лампами, блок предохранителей-облицовка 1 (F13)-с поясничной опорой
F11450AЗамок зажигания, разъем канала передачи данных (DLC)

Блоки предохранителей в багажном отделении

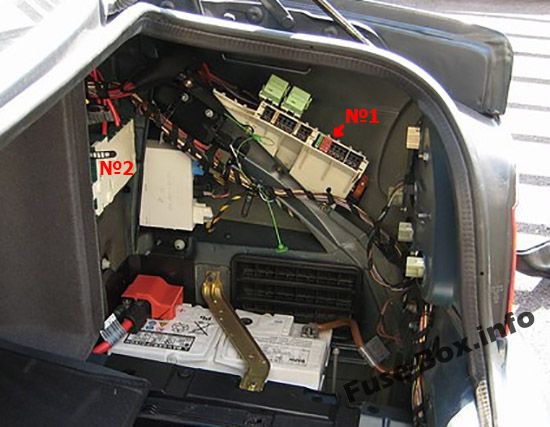

Расположение блока предохранителей

Они расположены с правой стороны, за крышкой.Расположение блока предохранителей

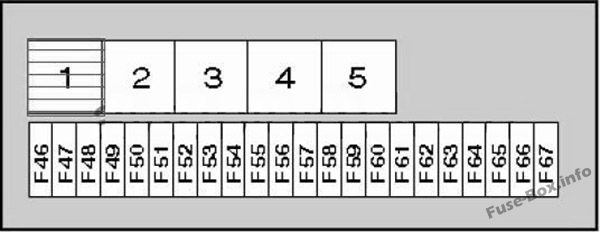

Вставка 1

Вставка 1

Расположение предохранителей может отличаться! Точная схема расположения предохранителей указана на крышке.

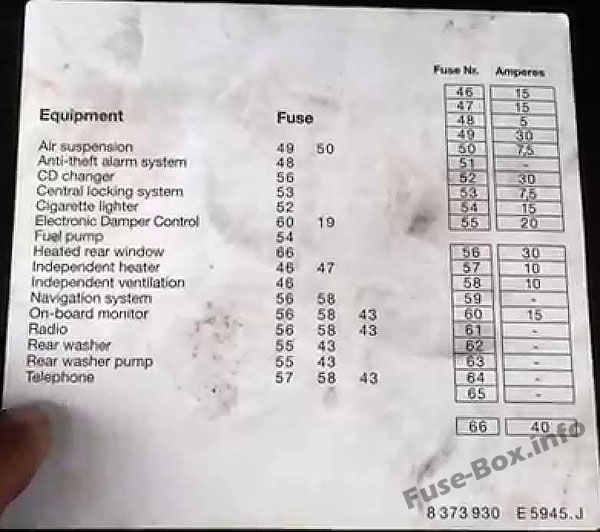

Вставка 1

Назначение предохранителей и реле (коробка 1, тип 1)
№AСоставная часть
1Реле защиты от перенапряжения 1
2Реле топливного насоса
3Реле обогрева заднего стекла
4Реле защиты от перенапряжения 2
5Реле лючка бензобака
F46--
F4715А/20АДополнительный отопитель
F485AНеослепляющее внутреннее зеркало, сигнализация в блоке управления движением автомобиля, датчик наклона охранной системы, звуковой сигнал охранной системы
F4930AРеле компрессора подвески
F507,5AМодуль управления подвеской (с пневматической подвеской)
F5130AПрикуриватель - задний
F5230AРеле прикуривателя, передний прикуриватель
F535AУсилитель сигнала антенны, замок крышки багажника/двери задка
F5415AРеле топливного насоса
F5520AРеле омывателя/очистителя заднего стекла
F5630AАудиоблок, блок управления навигационной системой, выходной усилитель аудиоблока, CD-чейнджер аудиоблока, бортовой монитор
F5710Aтелефон
F5810AРеле защиты от перенапряжения 1
F5920AРозетка для прицепа
F6015AМодуль управления подвеской, мультипереключатель в сборе
F6125AВыключатель обогревателя заднего сиденья, левый, выключатель обогревателя заднего сиденья, правый
F62--
F63--
F64--
F65--
F6640AРеле обогрева заднего стекла
F67--
Назначение предохранителей и реле (коробка 1, тип 2)
№AСоставная часть
1Реле главных цепей зажигания
2Реле топливного насоса
3Реле обогрева заднего стекла
4Реле вспомогательных цепей зажигания
5Реле автономного отопителя
F4615Aавтономное отопление/вентиляция
F4715Aавтономный отопитель
F485AАварийная система
F4930AСистема пневматической подвески
F507,5AСистема пневматической подвески
F51--
F5230AЗажигалка
F537,5AЦентральный замок
F5415AТопливный насос
F55--
F5630AАудиосистема, навигационная система, бортовой монитор
F5710AМобильный телефон
F5810AАудиоблок, бортовой монитор, навигационная система, телефон
F59--
F6015AУправление регулировкой подвески
F61--
F62--
F63--
F64--
F65--
F6640AОбогрев заднего стекла
F67--
F6S--
F69--
F70--
F71--
F72--
F73--
F74--

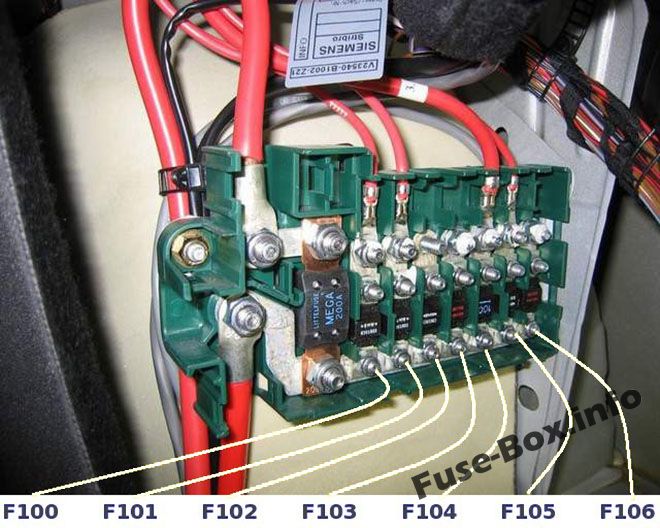

Вставка 2

Вставка 2

Назначение предохранителей и реле (коробка 2)
№AСоставная часть
F100200AБлок предохранителей-стенка (F107-F114)
F10180AБлок предохранителей — грузовой отсек 1 (F46–F50, F66)
F10280AОбласть загрузки блока предохранителей 1 (F51-F55)
F10350AМодуль управления прицепом
F10450AРеле защиты от перенапряжения 2
F105100AБлок предохранителей-облицовка 2 (F75), дополнительный отопитель
F10680AОбласть загрузки блока предохранителей 1 (F56-F59)
