Предохранители и реле BMW 5-Series (E60/E61, 2003-2010)
Схемы относятся к указанным годам и вариантам BMW 5-Series (E60/E61, 2003-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Расположение предохранителей BMW 5-Series 2003-2010 гг.
Оглавление
Блок предохранителей в бардачке
Блок предохранителей в бардачке

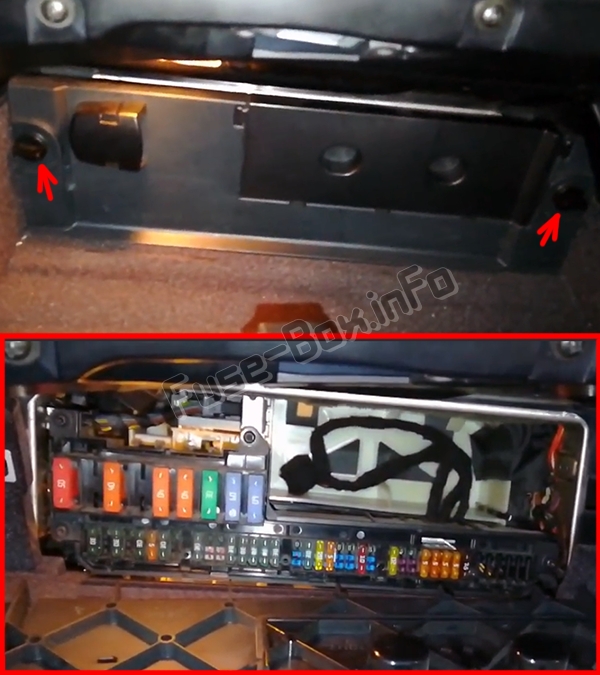

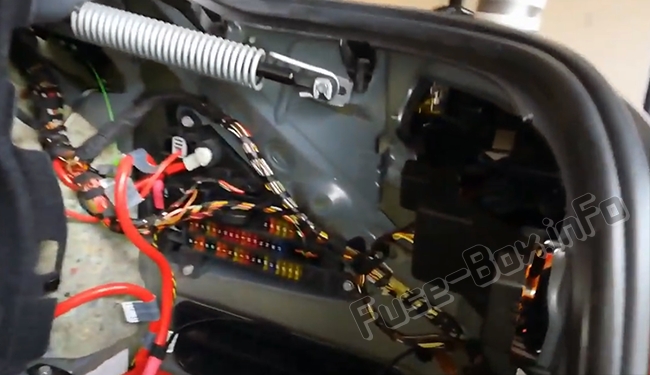

Расположение блока предохранителей
Откройте бардачок, поверните два фиксатора и снимите крышку.

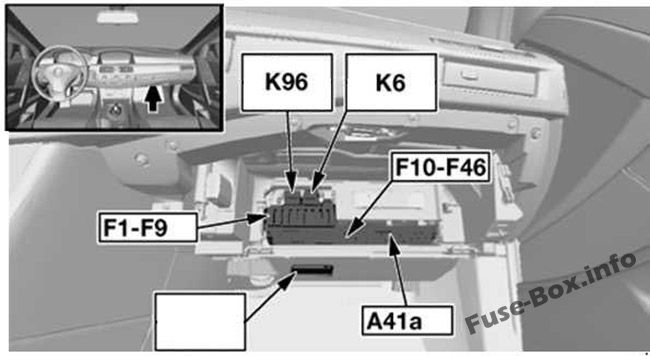

Диаграмма
| № | A | Защищенные цепи |
|---|---|---|
| 1 | 50 | Динамический контроль устойчивости (DSC) |
| 2 | 60 | Бензин: Реле насоса вторичного воздуха Дизель: Подогреватель топлива |
| 3 | 40 | Выходной каскад вентилятора |
| 4 | 40 | до 09.2005: Активное рулевое управление |
| 4 | 20 | с 09.2005: Энергосберегающее реле, электронное управление заслонкой |
| 5 | 50 | Световой модуль |
| 6 | 50 | Световой модуль |
| 7 | 50 | Автомобильная система доступа |
| 7 | 30 | Зажигание/стартер электронный |
| 8 | 60 | M54: B+ потенциальный дистрибьютор Блок управления DME Реле DME Держатель предохранителей, электроника двигателя: F001: Реле гидравлического насоса, SMG F05: Реле, топливные форсунки N62: Встроенный модуль питания (IVM) N62 с пистолетом-пулеметом: Блок предохранителей, электроника двигателя (F01: Реле гидравлического насоса, SMG) S85: B+ потенциальный дистрибьютор Реле DME Блок предохранителей, электроника двигателя (F01) N52: B+ потенциальный дистрибьютор Блок управления DME Реле DME Держатель предохранителей, электроника двигателя: F05: Реле, топливные форсунки F07: реле ВВТ F08: Реле гидравлического насоса, SMG F010: Реле обогрева сапуна двигателя |
| 9 | 60 | Электрический вентилятор |
| 10 | 30 | до 09.2005: Модуль двери водителя с 09.2005: Кузовной модуль шлюза (левый руль: стеклоподъемник со стороны водителя; правый руль: стеклоподъемник со стороны переднего пассажира) |
| 11 | 5 | Базовый кузовной модуль (центральный замок, стеклоподъёмник, реле стеклоочистителя) |
| 12 | 30 | до 09.2005: Модуль двери пассажира с 09.2005: Кузовной модуль шлюза (левый руль: стеклоподъемник со стороны пассажира; правый руль: стеклоподъемник со стороны водителя) |
| 13 | 7.5 | до 09.2005: Блок управления комбинации приборов |
| 13 | 30 | раздаточная коробка ВТГ; с 09.2005: Блок управления, раздаточная коробка |
| 13 | 15 | С85; с 09.2005: Секвентальная механическая коробка передач (SMG) |
| 14 | 30 | Модуль сиденья, передний правый (базовое сиденье без полуэлектропривода) Переключатель, регулировка сиденья пассажира (RHD; полуэлектрическое базовое сиденье) Выключатель поясничной опоры пассажира (праворульное; полуэлектрическое базовое сиденье) Переключатель, регулировка сиденья водителя (LHD; полуэлектрическое базовое сиденье) Выключатель поясничной опоры водителя (LHD; полуэлектрическое базовое сиденье) |
| 15 | 5 | Автомобильная система доступа |
| 16 | 30 | Реле стеклоочистителя |
| 17 | 15 | С85; до 09.2005: Секвентальная механическая коробка передач (SMG) |
| 17 | 5 | с 09.2005: Коммутационный центр на рулевой колонке |
| 18 | 30 | до 09.2005: Реле омывателя фар с 09.2005: Кузовной межсетевой модуль |
| 19 | 5 | США: подсветка индикатора передачи S85: Электронное управление заслонкой EDC |
| 20 | 20 | Автономный/дополнительный отопитель ШЖ: Отопитель Автономный автономный отопитель EDC Damper Control: Энергосберегающее реле, электронное управление заслонкой |
| 21 | 30 | Модуль сиденья, передний правый (базовое сиденье без полуэлектропривода) Переключатель, регулировка сиденья водителя (RHD; полуэлектрическое базовое сиденье) Выключатель поясничной опоры водителя (RHD; полуэлектрическое базовое сиденье) Переключатель, регулировка сиденья пассажира (LHD; полуэлектрическое базовое сиденье) Выключатель поясничного подпора пассажира (LHD; полуэлектрическое базовое сиденье) |
| 22 | 30 | Базовый модуль кузова (левый руль: задний стеклоподъемник со стороны водителя; правый руль: задний стеклоподъемник со стороны пассажира) |
| 23 | 30 | С85; с 09.2005: Реле электрического вакуумного насоса |
| 24 | 30 | Базовый модуль кузова (левый руль: задний стеклоподъемник со стороны пассажира; правый руль: задний стеклоподъемник со стороны водителя) |
| 25 | 30 | Динамический контроль устойчивости (DSC) |
| 26 | 7.5 | IHKA Basic: Система отопления/кондиционирования воздуха |
| 26 | 20 | с 09.2005: Энергосберегающее реле, клемма 15 |
| 27 | 30 | Базовый кузовной модуль (центральный замок) |
| 28 | 20 | Блок переключателей на рулевой колонке |
| 29 | 10 | Разъем OBDII Воздушная подушка |
| 30 | 15 | IHKA High: Система отопления/кондиционирования воздуха |
| 30 | 20 | Выходной каскад топливного насоса Реле топливного насоса |
| 31 | 30 | LHD: Модуль сиденья спереди слева (с подогревом, активная регулировка ширины спинки, активное сиденье) RHD: Модуль сиденья спереди справа (с подогревом, активная регулировка ширины спинки, активное сиденье) |
| 32 | 10 | до 09.2005: Динамический привод С85; до 09.2005: Реле электровакуумного насоса по состоянию на 09.2005: Блок переключателей, дверь водителя Электрохромное наружное зеркало со стороны водителя Электрохромное наружное зеркало со стороны пассажира |
| 33 | 30 | Центр переключателей на центральной консоли LHD: Модуль сиденья спереди справа (с подогревом, активная регулировка ширины спинки, активное сиденье) RHD: Модуль сиденья спереди слева (с подогревом, активная регулировка ширины спинки, активное сиденье) |
| 34 | 30 | до 09.2005: CCC/M-ASK |
| 34 | 20 | с 09.2005: CCC/M-ASK |
| 35 | 5 | Навигационная система |
| 36 | 7.5 | Блок управления комфортным доступом Электронный модуль внешней ручки двери со стороны водителя Электронный модуль наружной ручки двери со стороны пассажира Электронный модуль внешней ручки задней левой двери Электронный модуль внешней ручки задней правой двери |
| 37 | 10 | до 09.2005: TCU (блок управления телематикой) ULF (универсальная зарядка и устройство громкой связи) Извлечь коробку |
| 37 | 5 | 09.2005-03.2007: TCU (блок управления телематикой) ULF (универсальная зарядка и устройство громкой связи) Извлечь коробку по состоянию на 03.2007: Блок интерфейса ULF-SBX TCU (блок управления телематикой) Интерфейсный блок ULF-SBX-H Высокий USB-концентратор Извлечь коробку |
| 38 | 10 | до 09.2005: CD-чейнджер |
| 38 | 5 | с 09.2005: CD-чейнджер |
| 39 | - | Не используется |
| 40 | 10 | DVD-чейнджер |
| 41 | 5 | с 09.2005: Блок управления комбинации приборов |
| 42 | 15 | S85: секвентальная механическая коробка передач (SMG) |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | - | Не используется |
| 46 | - | Не используется |
| K6 | Реле, омыватель фар | |
| K96 | Реле топливного насоса (M54 или N62) | |
| K93 | Реле, электронное управление заслонкой (по состоянию на 09.2005) | |
| K9 | Реле энергосбережения, клемма 15 (по состоянию на 09.2005) |
Задний блок предохранителей

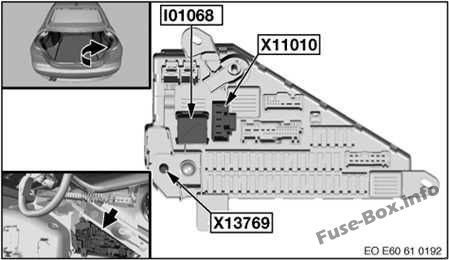

Задний блок предохранителей

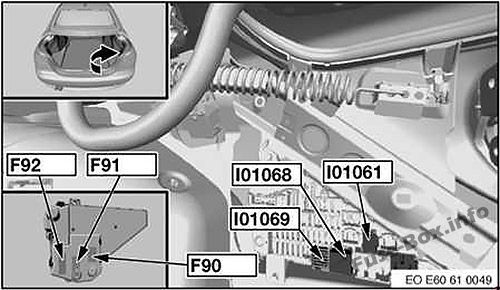

Расположение блока предохранителей
Он расположен с правой стороны багажника автомобиля, за панелью обивки.
Диаграмма

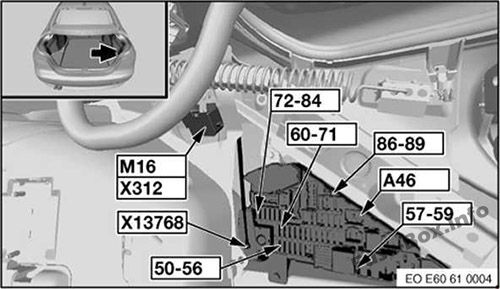

Тип 1 (до 09.2005)

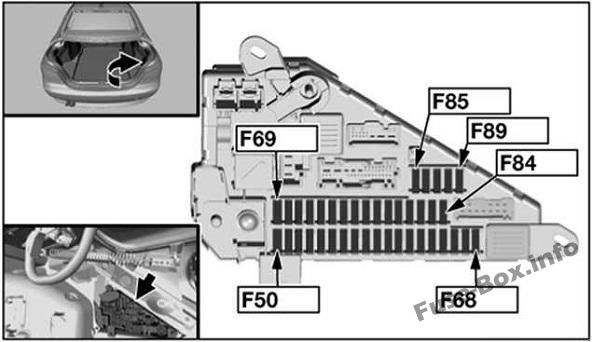

Тип 2 (с 09.2005)
| № | A | Защищенные цепи |
|---|---|---|
| 50 | 20 | M54, N62: Реле топливного насоса N52, дизель: Управление топливным насосом (ЭКПС) S85: Выходной каскад топливного насоса |
| 50 | 30 | с 09.2005: Насос омывателя фар |
| 51 | 5 | Е60, Е61: Сирена и датчик наклона Электрохромное внутреннее зеркало заднего вида Противоугонная сигнализация с ультразвуковым датчиком салона Е63, Е64: Сирена и датчик наклона Электрохромное внутреннее зеркало заднего вида Микроволновый датчик, дверь водителя Микроволновый датчик, дверь пассажира Микроволновый датчик, задний левый Микроволновый датчик, задний правый |
| 52 | 10 | Микромодуль питания |
| 52 | 40 | E61: Реле, компрессор, пневмоподвеска E64: Реле складного верха 1 Реле складного верха 2 |
| 53 | 7.5 | до 09.2005: Автоматический доводчик крышки багажника 09.2004-09.2005: Блок управления комфортным доступом Электронный модуль внешней ручки двери со стороны водителя Электронный модуль наружной ручки двери со стороны пассажира Электронный модуль внешней ручки задней левой двери Электронный модуль внешней ручки задней правой двери |
| 53 | 30 | по состоянию на 09.2005: Активная регулировка ширины спинки пассажира Активная регулировка ширины спинки сиденья водителя |
| 54 | 20 | до 09.2005: Энергосберегающее реле, клемма 15 |
| 54 | 40 | с 09.2005: Обогрев заднего стекла |
| 55 | 5 | до 09.2005: Датчик дождя/фар |
| 55 | 40 | с 09.2005: Подъем крышки багажника |
| 56 | 5 | с 09.2005: Датчик дождя/фар |
| 57 | 20 | до 09.2005: Микросиловой модуль |
| 57 | 5 | ИХКА Базовый; с 09.2005: Система отопления/кондиционирования воздуха |
| 58 | 40 | до 09.2005: Обогрев заднего стекла |
| 58 | 20 | с 09.2005: Реле заднего стеклоочистителя |
| 59 | 5 | Антенный тюнер с приемником дистанционного управления |
| 60 | 5 | с 09.2005: Контроллер защиты от опрокидывания |
| 61 | 20 | до 09.2005: Передний прикуриватель Розетка для зарядки, перчаточный ящик |
| 61 | 7.5 | с 09.2005: Холодильник |
| 62 | 5 | до 09.2005: Энергосберегающее реле, клемма 15 |
| 62 | 30 | по состоянию на 09.2005: Е60, Е61: Модуль прицепа Кабриолет: Реле опускания заднего стекла Реле подъема заднего стекла |
| 63 | 5 | до 09.2005: Электрохромное внутреннее зеркало заднего вида Контроль дистанции при парковке (PDC) |
| 63 | 20 | с 09.2005: Автономный автономный отопитель |
| 64 | 10 | до 09.2005: Дисплей в задней части салона Центральный информационный дисплей Контроллер |
| 64 | 15 | ИХКА Высокий; с 09.2005: Система отопления/кондиционирования воздуха |
| 65 | 10 | до 09.2005: Модуль подключения гарнитуры Проекционный дисплей |
| 66 | 5 | до 09.2005: Динамический контроль устойчивости (DSC) Раздаточная коробка ВТГ: Динамический контроль устойчивости (DSC) Блок управления, раздаточная коробка |
| 66 | 20 | E60: Люк в крыше E61, E63: Панорамная стеклянная крыша E64: Модуль складного верха |
| 67 | 10 | до 03.2006: Видео модуль Спутниковый ресивер |
| 67 | 20 | по состоянию на 03.2006: Автоматический доводчик двери пассажира (ЛР) Автоматический доводчик двери водителя (правосторонний) Автоматический привод доводчика сзади справа |
| 68 | 5 | до 03.2006: Центр переключателей на центральной консоли Переключатель, регулировка сиденья водителя Переключатель, регулировка сиденья пассажира |
| 68 | 20 | по состоянию на 03.2006: Автоматический доводчик двери водителя (леворульный) Автоматический доводчик двери пассажира (правосторонний) Автоматический привод доводчика, задний левый |
| 69 | 5 | Контроль дистанции при парковке (PDC) |
| 70 | 5 | до 09.2005: Адаптивный дальний свет |
| 70 | 10 | 09.2005-03.2007: Активный круиз-контроль по состоянию на 03.2007: Активный круиз-контроль Датчик дальнего действия Датчик ближнего действия, правый Датчик ближнего действия, левый |
| 71 | 20 | до 09.2005: Реле заднего стеклоочистителя S85: Выходной каскад топливного насоса |
| 71 | 30 | с 09.2005: Коммутационный центр в центральной консоли |
| 72 | 40 | до 09.2005: E61: Реле, компрессор, пневмоподвеска E64: Реле складного верха 1 Реле складного верха 2 |
| 72 | 20 | N62: Реле топливного насоса N52, дизель: Управление топливным насосом (ЭКПС) |
| 73 | 30 | до 09.2005: E60, E61, E63: Модуль прицепа E63: Реле опускания заднего стекла Реле подъема заднего стекла 09.2005-03.2007: Hi-Fi усилитель |
| 73 | 40 | по состоянию на 03.2007: Hi-Fi усилитель |
| 74 | 20 | до 09.2005: Розетка для прицепа |
| 74 | 10 | по состоянию на 09.2005: Центр переключателей на центральной консоли Переключатель, регулировка сиденья водителя Переключатель, регулировка сиденья пассажира |
| 74 | 7.5 | Е60,Е61; по состоянию на 09.2007: Центр переключателей на центральной консоли Переключатель, регулировка сиденья водителя Переключатель, регулировка сиденья пассажира |
| 75 | 30 | до 09.2005: Блок управления, раздаточная коробка |
| 75 | 10 | по состоянию на 09.2005: Спутниковый ресивер Цифровой тюнер Видео модуль |
| 76 | 40 | до 09.2005: Подъем крышки багажника |
| 76 | 10 | с 09.2005: Динамический привод |
| 77 | 5 | до 09.2005: Антенный тюнер с дистанционным управлением |
| 77 | 10 | по состоянию на 09.2005: Проекционный дисплей Модуль подключения гарнитуры |
| 78 | 5 | по состоянию на 09.2005: Динамический контроль устойчивости (DSC) Блок управления, раздаточная коробка |
| 79 | 7.5 | до 09.2005: Электронная регулировка дорожного просвета |
| 79 | 10 | с 09.2005: Центральный информационный дисплей Контроллер |
| 80 | 30 | до 09.2005: Усилитель HiFi |
| 80 | 10 | по состоянию на 09.2005: Селектор Освещение индикатора передачи Извлечь коробку TCU (блок управления телематикой) Компенсатор (мобильный телефон) Вентилятор, ниша для запасного колеса Электронный модуль ночного видения |
| 81 | 7.5 | с 09.2005: Электронная регулировка дорожного просвета. |
| 82 | 20 | до 09.2005: Розетка в багажном отделении Задний прикуриватель Розетка сзади |
| 82 | 7.5 | с 09.2005: Система контроля давления в шинах (RDC) |
| 83 | 20 | до 09.2005: E60: Люк в крыше E61, E63: Панорамная стеклянная крыша E64: Модуль складного верха |
| 83 | 30 | по состоянию на 09.2005: Активная регулировка ширины спинки сиденья водителя (LHD) Активная регулировка ширины спинки пассажира (правостороннее управление) |
| 84 | 10 | до 09.2005: Активный круиз-контроль |
| 84 | 15 | по состоянию на 09.2005: Управление передачей Секвентальная механическая коробка передач (SMG) |
| 85 | 7.5 | с 09.2005: Секвентальная механическая коробка передач (SMG) |
| 86 | 15 | до 09.2005: Управление передачей Секвентальная механическая коробка передач (SMG) |
| 86 | 40 | с 09.2005: Активное рулевое управление |
| 87 | 20 | по состоянию на 09.2005: Передний прикуриватель Розетка для зарядки, перчаточный ящик |
| 88 | 30 | до 09.2005: Коммутационный центр в центральной консоли |
| 88 | 20 | по состоянию на 09.2005: Розетка в багажном отделении Задний прикуриватель Розетка сзади |
| 89 | 10 | до 09.2005: Вентилятор, ММС Освещение индикатора передачи Селектор Освещение индикатора передачи Вентилятор, ниша для запасного колеса TCU (блок управления телематикой) ULF (универсальная зарядка и устройство громкой связи) Извлечь коробку |
| 89 | 5 | по состоянию на 09.2005: Электрохромное внутреннее зеркало заднего вида Энергосберегающее реле, клемма 15 |
| 90 | 200 | Блок предохранителей, передний (предохранитель 1-33) |
| 91 | 100 | Дизель: главное реле DDE N62, ТУ: Встроенный модуль питания (IVM) Реле ВВТ 1 Реле ВВТ 2 Блок управления редуктором изменения фаз газораспределения |
| 92 | 100 | Дополнительный электрический обогреватель |
| I01061 | Задний обогреватель | |
| I01068 | Терминал БОГ | |
| I01069 | Терминал 15 |

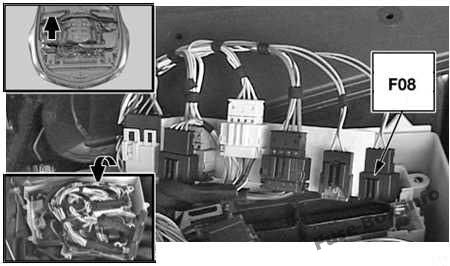

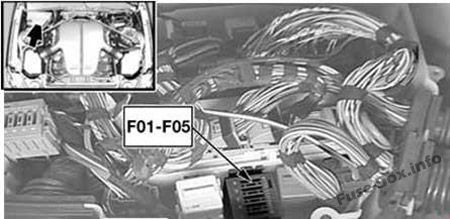

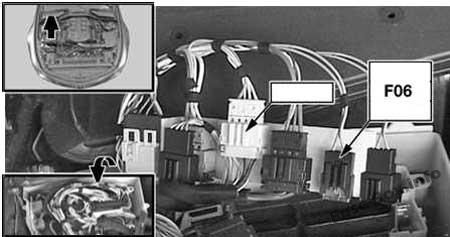

Предохранители и реле в моторном отсеке
Предохранители и реле в моторном отсеке
M54

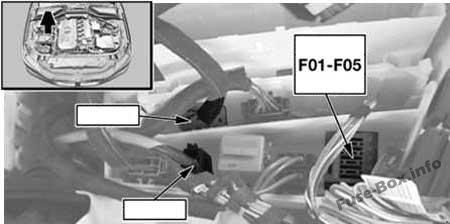

Дизельный двигатель
S85

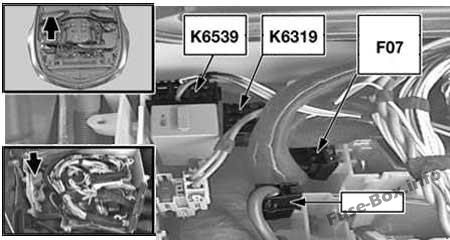

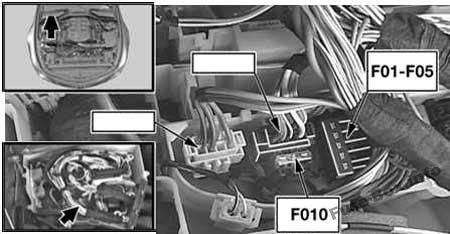

N52
| № | A | Защищенные цепи |
|---|---|---|
| F01 | 30 | M54: Катушка зажигания (1, 2, 3, 4, 5, 6) N62: Реле гидравлического насоса, SMG N52: Помехоподавляющий конденсатор для катушек зажигания Катушка зажигания (1, 2, 3, 4, 5, 6) |
| F01 | 20 | М57, ТУ: Датчик Холла, распределительный вал 1 Пленочный расходомер воздуха Клапан регулирования давления в рампе Клапан регулировки объема Электромагнитный клапан, контроль давления наддува Обогрев, вентиляция картера S85: Энергосберегающее реле, клемма 15 Топливная форсунка (1, 2, 3, 4, 5, 6, 7, 8, 9, 10) М57 ТУТОП: Датчик Холла, распределительный вал 1 Пленочный расходомер воздуха Клапан регулирования давления в рампе Дроссельный клапан Клапан управления турбиной Клапан регулировки объема Электромагнитный клапан, контроль давления наддува Обогрев, вентиляция картера М47 ТУ2: Регулятор давления наддува 1 Датчик Холла, распределительный вал 1 Клапан регулирования давления в рампе Дроссельный клапан Клапан регулировки объема |
| F02 | 20 | М57, ТУ: Электромагнитный клапан рециркуляции отработавших газов Датчик уровня масла Электрический переключающий клапан, вихревые заслонки Блок управления подогревом Электрический переключающий клапан, опора двигателя Обогрев, вентиляция картера Регулятор давления наддува 1 Датчик кислорода перед каталитическим нейтрализатором М57 ТУТОП: Электромагнитный клапан рециркуляции отработавших газов Датчик уровня масла Электрический переключающий клапан, вихревые заслонки Блок управления подогревом Электрический переключающий клапан, опора двигателя Датчик кислорода перед каталитическим нейтрализатором Вестгейт клапан Перепускной клапан компрессора М47 ТУ2: Электромагнитный клапан рециркуляции отработавших газов Электрический переключающий клапан, опора двигателя Обогрев, вентиляция картера Электрический переключающий клапан, вихревые заслонки Датчик кислорода перед каталитическим нейтрализатором Блок управления подогревом Датчик уровня масла S85: Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода 2 перед каталитическим нейтрализатором Датчик кислорода после катализатора Датчик кислорода 2 после каталитического нейтрализатора |
| F02 | 30 | M54: Блок управления DME Реле топливного насоса Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск Клапан индивидуального управления системой впуска Вентиляционный клапан топливного бака Привод холостого хода Клапан насоса вторичного воздуха Реле насоса вторичного воздуха Пленочный расходомер воздуха Модуль диагностики течи топливного бака Соленоид, заслонка радиатора N52: Электрический насос охлаждающей жидкости Термостат, характеристика охлаждения Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск |
| F03 | 30 | Дизель: цифровой электронный блок управления дизельным двигателем S85: Блок управления DME |
| F03 | 20 | M54: Пленочный расходомер воздуха Датчик коленвала Датчик распредвала I Датчик распределительного вала II Характеристика термостата карты N52: Блок управления DME Датчик состояния масла Привод DISA 1 Привод DISA 2 Вентиляционный клапан топливного бака Датчик коленвала Пленочный расходомер воздуха Н46 ТУ2: Блок управления DME Электрический переключающий клапан, опора двигателя Характеристика термостата карты Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск Обогрев, вентиляция картера Датчик состояния масла |
| F04 | 10 | Дизель: Соленоид, заслонка радиатора Электромагнитный клапан, контроль давления наддува Электронный вентилятор Выхлопной клапан Дизе; по состоянию на 03.2007l: Соленоид, заслонка радиатора Электронный вентилятор Выхлопной клапан Датчик воздушной заслонки тормозной системы, левый Датчик воздушной заслонки тормозной системы, правый Датчик AUC S85: Блок управления ионным током |
| F04 | 30 | M54: Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода 2 перед каталитическим нейтрализатором Датчик кислорода после катализатора Датчик кислорода 2 после каталитического нейтрализатора Секвентальная механическая коробка передач (SMG) N52: Секвентальная механическая коробка передач (SMG) Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода 2 перед каталитическим нейтрализатором Датчик кислорода после катализатора Датчик кислорода 2 после каталитического нейтрализатора Обогрев сапуна коленвала 1 |
| F05 | 30 | M54: Реле, топливные форсунки S85: Клапан аккумулятора давления VANOS Клапан вентиляции топливного бака 2 Датчик впускного распредвала 2 Датчик распредвала выпускных клапанов 2 Датчик массового расхода воздуха 2 Привод холостого хода Датчик массового расхода воздуха Датчик состояния масла Датчик впускного распредвала Датчик выпускного распредвала Клапан насоса вторичного воздуха Клапан угольного фильтра |
| F06 | 10 | N52; до 03.2007: Соленоид, заслонка радиатора Реле насоса вторичного воздуха Выхлопной клапан Электронный вентилятор Модуль диагностики течи топливного бака Пленочный расходомер вторичного воздуха по состоянию на 03.2007: Соленоид, заслонка радиатора Реле насоса вторичного воздуха Выхлопной клапан Электронный вентилятор Датчик AUC Датчик воздушной заслонки тормозной системы, левый Датчик воздушной заслонки тормозной системы, правый Модуль оксида азота Модуль диагностики течи топливного бака Пленочный расходомер вторичного воздуха |
| F07 | 40 | N52: реле ВВТ |
| F08 | 30 | N52: Реле гидравлического насоса, SMG |
| К6300 | Реле DME | |
| K6327 | Реле, топливные форсунки | |
| K6319 | Реле ВВТ | |
| K6539 | Реле обогрева сапуна двигателя |

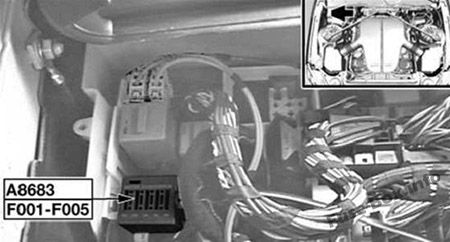

N62 ТУ

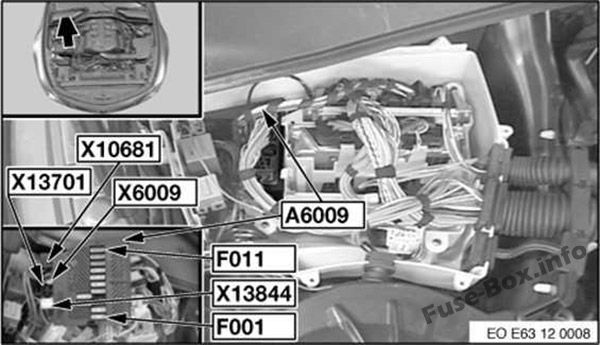

S85
| № | A | Защищенные цепи |
|---|---|---|
| F001 | 30 | N62: Блок управления DME Блок управления редуктором изменения фаз газораспределения Топливная форсунка (5, 6, 7, 8) Секвентальная механическая коробка передач (SMG) |
| F001 | 20 | S85: Привод холостого хода, ряд цилиндров 1 M54: Реле гидравлического насоса, SMG |
| F002 | 20 | N62, ТУ: Блок управления DME Вентиляционный клапан топливного бака Датчик впускного распредвала 2 Датчик распредвала выпускных клапанов 2 Электромагнитный клапан 2 VANOS, впускной Электромагнитный клапан 2 VANOS, выпуск S85: Привод холостого хода, ряд цилиндров 2 |
| F003 | 20 | N62: Катушка зажигания (1, 2, 3, 4) |
| F003 | 30 | S85: Электрический дроссельный клапан, ряд 1 |
| F004 | 20 | N62: Катушка зажигания (5, 6, 7, 8) |
| F004 | 10 | S85: Блок управления ионным током 2 |
| F005 | 30 | N62, ТУ: Блок управления DME Датчик коленвала Пленочный расходомер воздуха Датчик впускного распредвала Датчик выпускного распредвала Характеристика термостата карты Электромагнитный клапан VANOS, впускной Электромагнитный клапан VANOS, выпуск S85: Электрический дроссельный клапан, ряд 2 |
| F006 | 20 | N62: Блок управления DME Топливная форсунка (1, 2, 3, 4) |
| F007 | 20 | N62: Блок управления DME Секвентальная механическая коробка передач (SMG) |
| F008 | 30 | N62: Блок управления DME Датчик кислорода 2 после каталитического нейтрализатора Датчик кислорода перед каталитическим нейтрализатором Датчик кислорода 2 перед каталитическим нейтрализатором Датчик кислорода после катализатора Датчик качества масла |
| F009 | 10 | до 03.2007: Реле топливного насоса Выхлопной клапан Соленоид, заслонка радиатора Электронный вентилятор Модуль диагностики течи топливного бака Реле насоса вторичного воздуха по состоянию на 03.2007: Реле топливного насоса Выхлопной клапан Соленоид, заслонка радиатора Электронный вентилятор Модуль диагностики течи топливного бака Реле насоса вторичного воздуха Датчик воздушной заслонки тормозной системы, левый Датчик воздушной заслонки тормозной системы, правый Датчик AUC |
| F010 | 40 | N62, ТУ: Блок управления редуктором изменения фаз газораспределения |
| F010 | 5 | N52: Реле обогрева сапуна двигателя |
| F011 | 40 | N62, ТУ: Блок управления редуктором изменения фаз газораспределения |
| А70010 | Блок управления секвентальной механической коробкой передач | |
| F1a | 10 | S85: Соленоид, заслонка радиатора Электронный вентилятор Освещение индикатора передачи Селектор Блокировка рычага селектора переключения передач Энергосберегающее реле, электронное управление заслонкой Выключатель капота, правый Переключатель капота, левый Датчик частоты вращения, главный вал коробки передач Реле, электрический вакуумный насос Модуль диагностики течи топливного бака Пленочный расходомер вторичного воздуха Реле насоса вторичного воздуха |

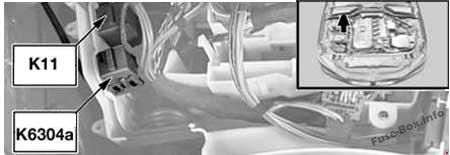

Реле стеклоочистителя (K11), реле насоса вторичного воздуха (K6304a)

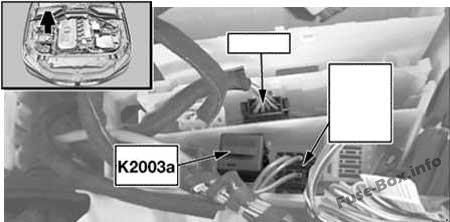

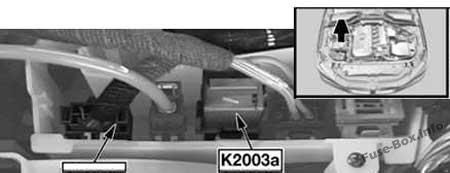

Главное реле DDE (K2003a)
М57 ТУ
М57, М57 ТУТОП, М47 ТУ2

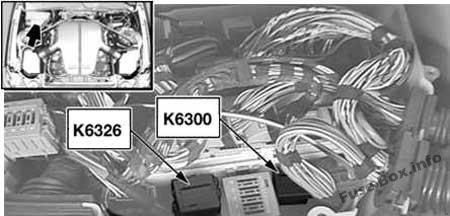

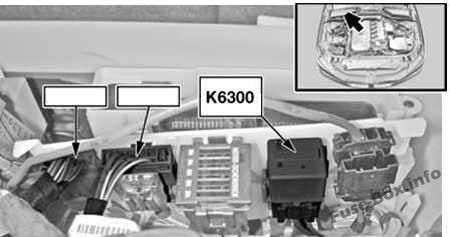

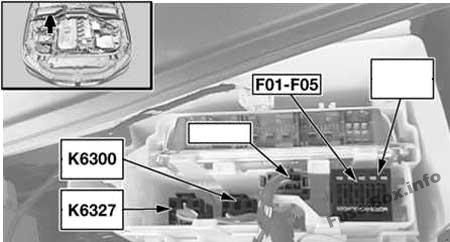

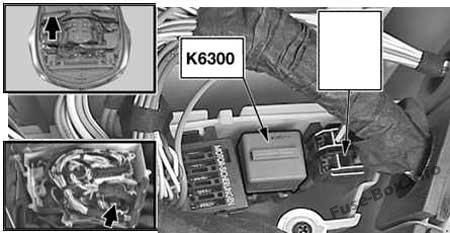

Реле DDE (К6300)
M54
K6327 — Реле топливных форсунок
S85
K3626 — Реле энергосбережения, клемма 15
N52
N43

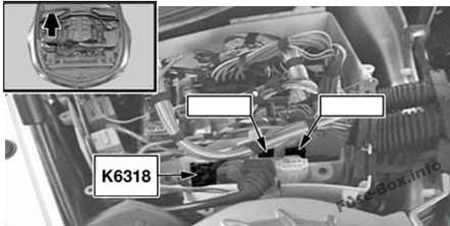

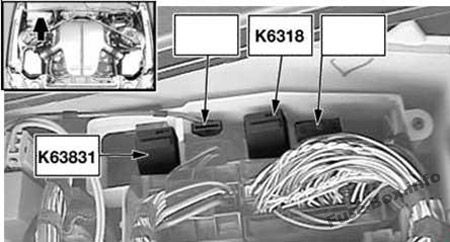

Реле гидронасоса, SMG (K6318)
N62
S85
K63831 — Реле насоса трансмиссионной жидкости

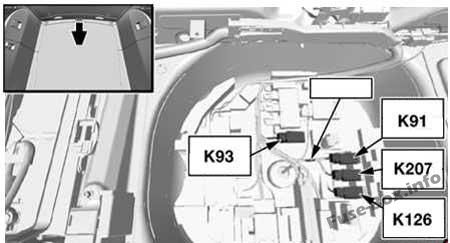

Реле в багажнике (Е61)
K91 — Реле заднего стеклоочистителя
K93 — Реле электронного управления заслонкой
K126 — Реле, компрессор, пневмоподвеска
K207 — Реле автоматического доводчика

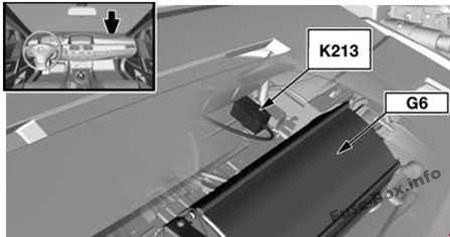

Реле электровакуумного насоса (К213)
