Предохранители и реле BMW 5-Series (F10/F11/F07/F18, 2011-2017)
Схемы относятся к указанным годам и вариантам BMW 5-Series (F10/F11/F07/F18, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Расположение предохранителей BMW 5-Series 2011-2017
Оглавление
Блок предохранителей в бардачке
Блок предохранителей в бардачке

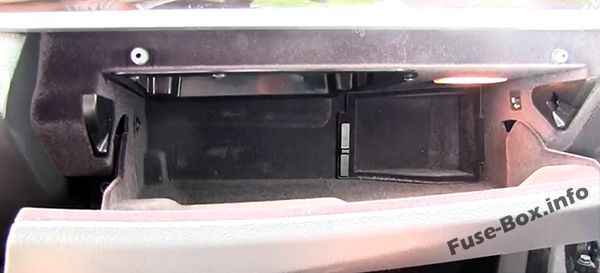

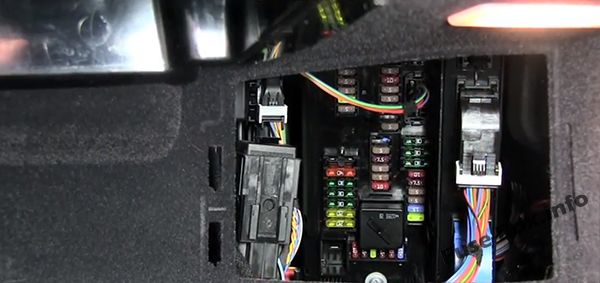

Расположение блока предохранителей
Откройте бардачок, снимите крышку.

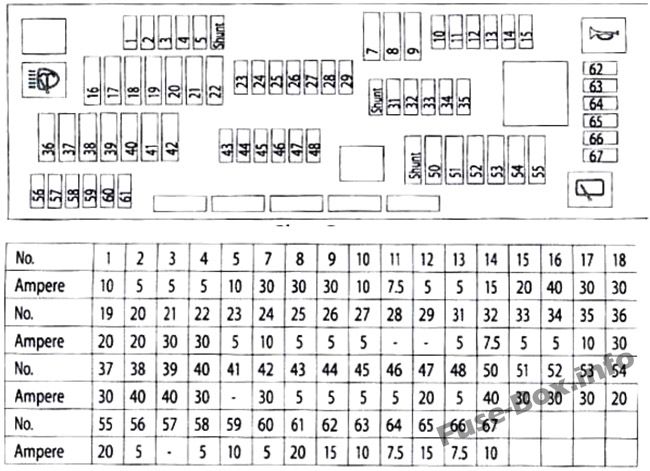

Схема блока предохранителей

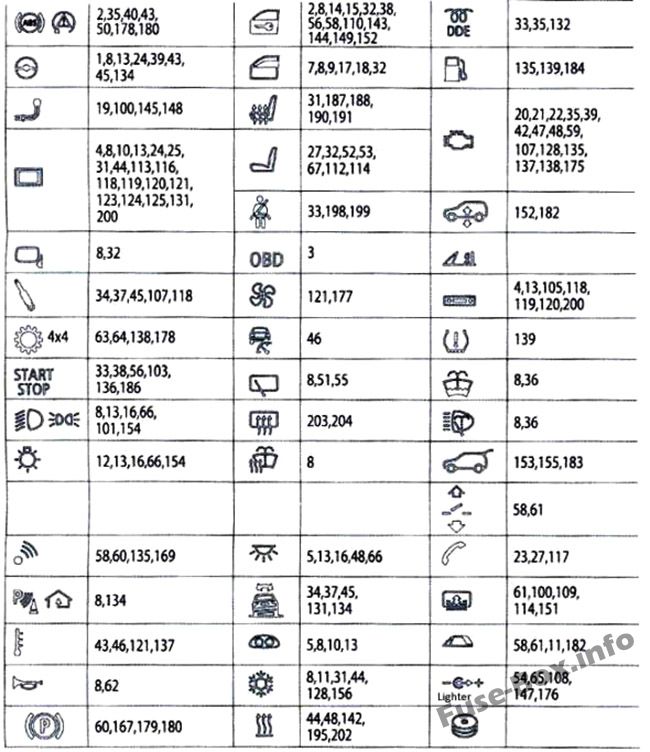

Назначение предохранителей
Расположение предохранителей может отличаться!
Блок предохранителей в багажнике
Блок предохранителей в багажнике

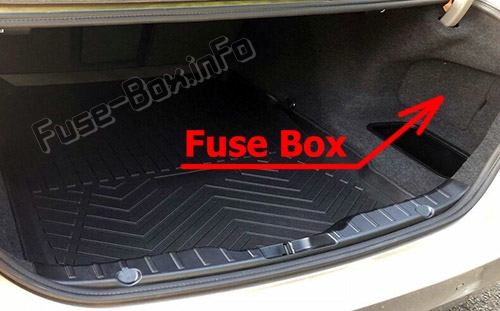

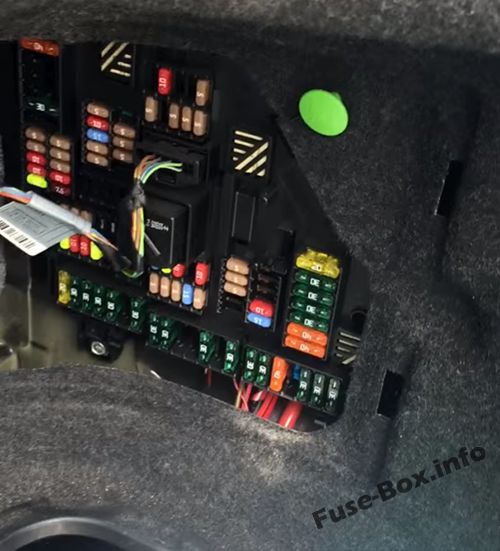

Расположение блока предохранителей
Он расположен с правой стороны, за крышкой.

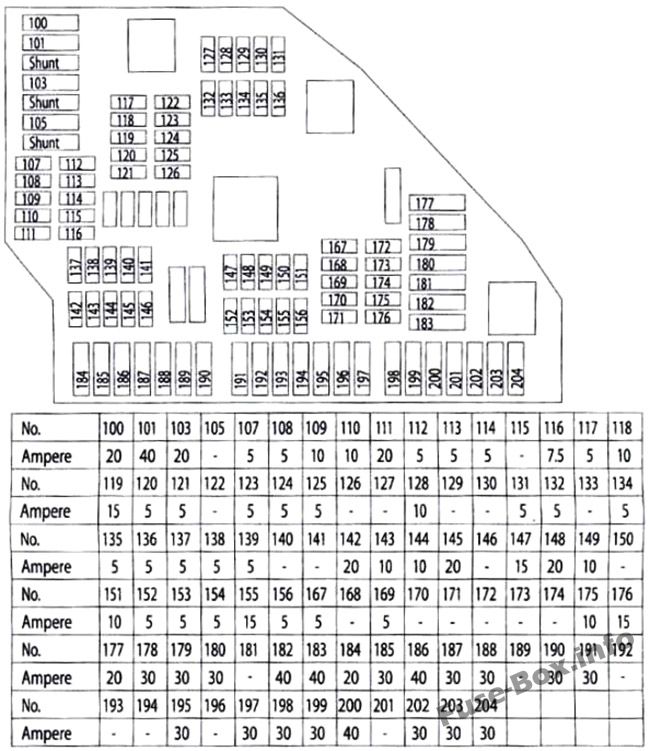

Диаграмма
Назначение предохранителей
Расположение предохранителей может отличаться!
