Предохранители и реле BMW 7-й серии (F01 / F02 2009-2016)
Схемы относятся к указанным годам и вариантам BMW 7-й серии (F01 / F02 2009-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле BMW 7-й серии (F01 / F02; 2009-2016)
Расположение компонентов блока питания
| 1 | генератор переменного тока |
|---|---|
| 2 | Положительная клемма аккумулятора |
| 3 | Распределительная коробка в моторном отсеке |
| 4 | Коробка электроники в моторном отсеке |
| 5 | Передний держатель предохранителей за бардачком |
| 6 | Задний держатель предохранителей с правой стороны багажного отделения |
| 7 | аккумулятор |
| 8 | Стартер |
Блок предохранителей в бардачке

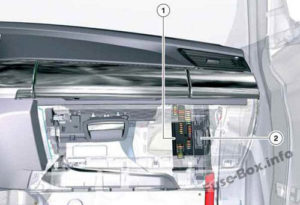

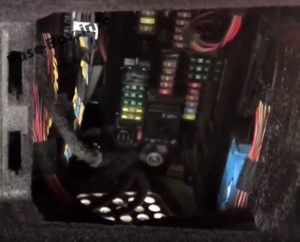

Расположение блока предохранителей
1 – панель предохранителей
2 – электронный блок JBE
схема

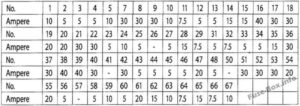

Назначение предохранителей
Блок предохранителей в багажнике

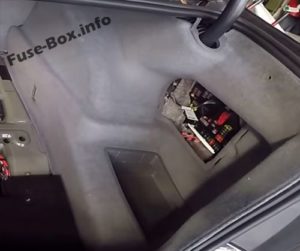

Расположение блока предохранителей

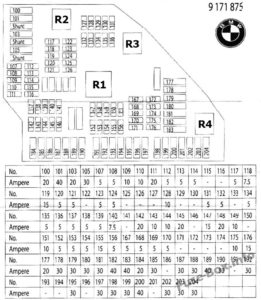

схема
Назначение предохранителей
Здесь также установлены некоторые реле:
R1 – реле 30B
R2 – реле 30F
R3 – реле 15N
R4 – реле обогрева заднего стекла
Предохранители на аккумуляторе
Расположение блока предохранителей
Распределительная коробка на аккумуляторе закреплена на аккумуляторе автомобиля с помощью металлического язычка. Металлические язычки должны быть нажаты вниз и наружу, чтобы освободить распределительную коробку.
Распределительная коробка на аккумуляторе оснащена предохранителями для следующих электрических нагрузок:
Передний держатель предохранителей (250 А)
Задний держатель предохранителей (100 А)
Распределительная коробка моторного отсека (100 А)
– большой электрический вентилятор (850 Вт или 1000 Вт)
Электрический насос охлаждающей жидкости (100 А)
Интеллектуальный датчик батареи IBS
