Предохранители и реле Предохранители BMW 1 Series (F40; 2020-2024)
Схемы относятся к указанным годам и вариантам Предохранители BMW 1 Series (F40; 2020-2024). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.
В статье рассмотрено третье поколение BMW 1 Series (F40), выпускавшееся с 2020 по 2024 год. Ниже приведены схемы блоков предохранителей для BMW 1 Series 2020, 2021, 2022, 2023 и 2024 годов (116i, 118i, 120i, 128ti, M135i, 116d, 118d, 120d), а также указаны расположение предохранителей в автомобиле и назначение каждого предохранителя.
См. также BMW 1 Series:
Схема предохранителей BMW 1-Series 2020-2024
Содержание

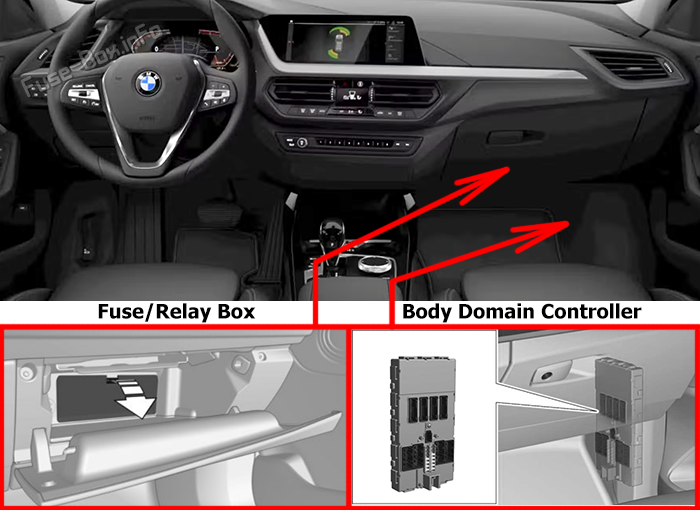

Расположение блоков предохранителей
Расположение блоков предохранителей
Взрыватели расположены в бардачке.
- Открой бардачок.
- Сверни крышку, стрела.
Сведения о типах и расположении предохранителей, включая другие блоки предохранителей, приведены на отдельном листе внутри блока.
блок предохранителей Диаграммы
блок предохранителей Диаграммы

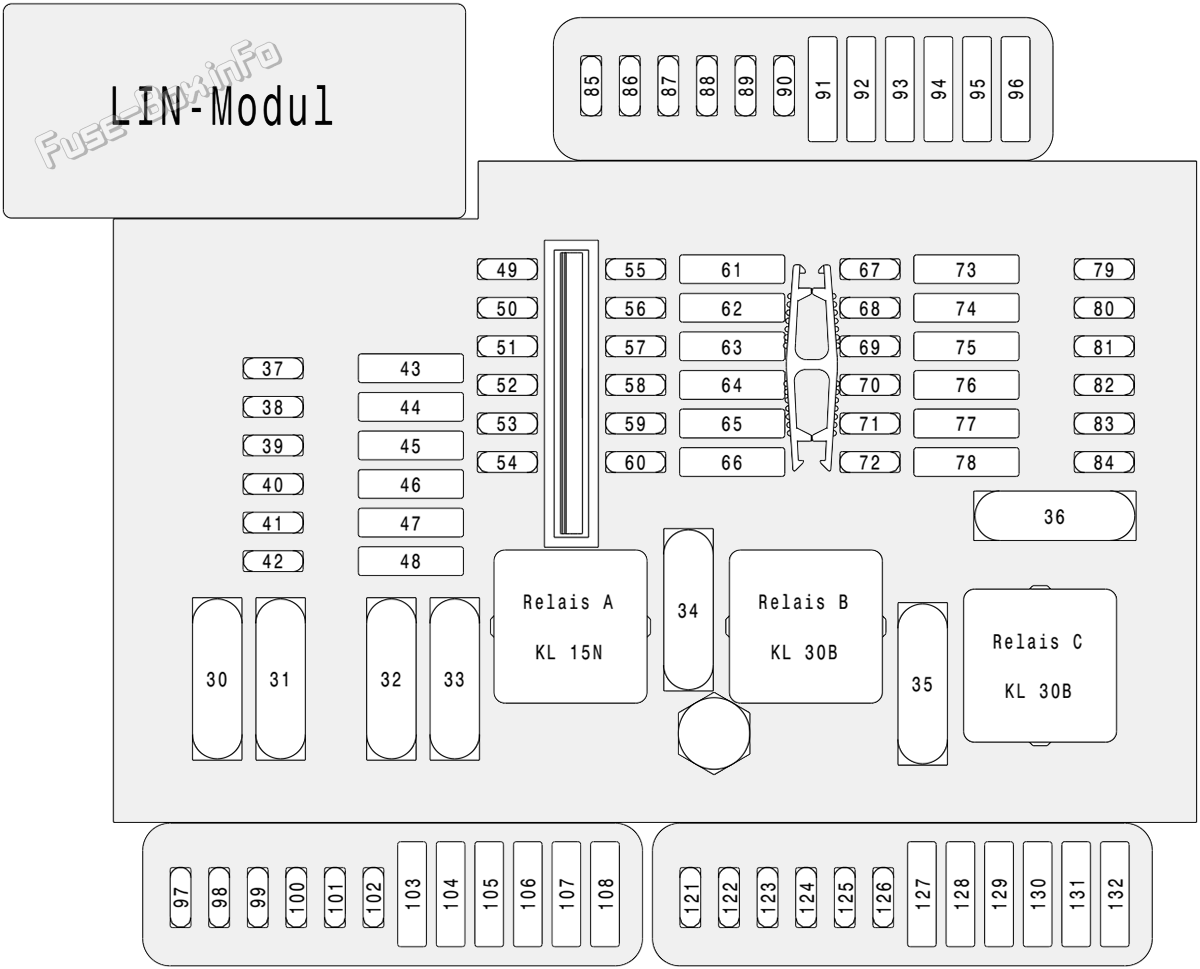

Взрывчатая/перезагрузочная коробка
| № | Ампы | Описание |
|---|---|---|
| 31 | 40A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), стояночный тормоз |
| 33 | 60A | Модуль управления функцией рулевой колонки, главные фары/датчик дождя/датчик света/электронный контроль высоты движения, развлечение заднего сиденья, модуль двери/автоматически неразрывный, электрический вентилятор, на доске диагностики, система кондиционера воздуха, HiFi Amp,TV:: ручной монтировщик, видеомодул, блокировка крышки (хвост)/мягкий автоматический задний ход, телефон |
| 34 | 40A | Электроэнергетика, кондиционер |
| 35 | 40A | Горн, реле заднего стеклоочистителя |
| 37 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), показатель Cutie Viteze Automata, Sistem EDC, указатель системул де трактантинун интеграла/передача,EDC, Управление автоматической трансмиссией передач,AWD:: стояночный тормоз |
| 38 | 5A | Модуль двери/автоматически неразборчивый |
| 39 | 5A | Развлечения для задних сидений, дверной модуль/автоматически закрывающиеся ремни безопасности, регулятор защиты от опрокидывания |
| 41 | 5A | Выставка головы (на выставке) HUD), Группа по документам |
| 42 | 5A | Модуль двери/автоматически неразборчиво закрывающийся, регулятор давления в шинах RDV |
| 43 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 44 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 45 | 30A | Модуль управления функцией рулевой колонки, система подвески воздуха, индикатор " Cutie Viteze Automata " , Sistem EDC, указатель системул де трактантинун интеграла/передача,EDC, Управление автоматической трансмиссией передач,AWD, помощь водителю, кондиционер,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 46 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 47 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 48 | 30A | Дефростер заднего окна (дефростер) |
| 49 | 20A | Модуль прицепа |
| 50 | 20A | Модуль прицепа |
| 56 | Передняя & задняя зажигалка для сигарет, 12В розетка/зарядная розетка для перчаток (12В) | |
| 61 | 7.5A | Тематический блок документов |
| 62 | 7.5A | Передняя & задняя зажигалка для сигарет, 12В розетка/зарядная розетка для перчаток (12В) |
| 63 | 20A | Модуль прицепа |
| 64 | 15A | Выставка головы (на выставке) HUD), аудиосистема, задние сиденья, навигационная система |
| 65 | 20A | Передняя & задняя зажигалка для сигарет, 12В розетка/зарядная розетка для перчаток (12В) |
| 66 | 20A | Реле топливного насоса/регулятор топливного насоса |
| 67 | 5A | 6.7 Электрозеркала |
| 68 | 5A | Развлечения для задних сидений |
| 69 | 5A | Электрические зеркала, окна с питанием, выполняющие функцию предотвращения подтыкания |
| 70 | 5A | Внутренние огни |
| 71 | 5A | Внутренние огни |
| 72 | 5A | Электрический вентилятор,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 73 | 10A | Регулировка сиденья |
| 74 | 7.5A | Электрический вентилятор, на борту,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 75 | 10A | Регулировка сиденья на бортовой диагностике |
| 76 | 5A | Ремни безопасности |
| 77 | 10A | Модуль управления функцией рулевой колонки |
| 78 | 10A | На борту DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 79 | 5A | Развлечения, связанные с задней стороной сиденья, парковочные датчики/домашняя связь (открыть двери), навигационная система, зеркало заднего вида электрохрома |
| 81 | 5A | Электрический вентилятор,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 82 | 15A | Показатель " Cutie Viteze Automata, Sistem "EDC, указатель системул де трактантинун интеграла/передача,EDC, Управление автоматической трансмиссией передач,AWD |
| 83 | 5A | Модуль управления функцией рулевой колонки, помощь водителю |
| 84 | 5A | Показатель " Cutie Viteze Automata, Sistem "EDC, указатель системул де трактантинун интеграла/передача,EDC, Управление автоматической трансмиссией передач,AWD |
| 85 | 5A | Модуль двери/автоматически неразборчиво закрытый, телефон,NFC |
| 86 | 5A | Развлечения для задних сидений, передняя и задняя зажигалка, 12В розетка/зарядная розетка для перчаток (12В) |
| 87 | 5A | Помощь водителю, аудиосистема, развлечение заднего сиденья |
| 88 | 4A | Помощь водителю, датчики стоянки/домашняя связь (открыватель двери гаража) |
| 89 | 10A | Нагрев/независимый окс. обогреватель |
| 90 | 7.5A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 91 | 15A | Аудиовизуальная система, развлечение на заднем сиденье, HiFi Amp,TV:: редактатор, видеомодель |
| 92 | 10A | Система подвески воздуха |
| 93 | 10A | На борту DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 94 | 15A | На борту DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 95 | 30A | Регулировка сиденья |
| 96 | 10A | Замок крышки (хвостовой врата)/ |
| 99 | 5A | На бортовой диагностике: реле топливного насоса/регулятор топливного насоса |
| 101 | 5A | Модуль двери/автоматически неразборчивый,NFC |
| 103 | Ремни безопасности | |
| 104 | Ремни безопасности | |
| 105 | 40A | Аудиовизуальная система, развлечение заднего сиденья |
| 106 | 30A | На борту DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 107 | 40A | Замок крышки (хвост)/ " Мягкий " автоматический для задних дверей, телефон |
| 108 | 30A | Регулятор защиты от опрокидывания |
| 113 | На борту | |
| 121 | HiFi Amp,TV:: редактатор, видеомодель | |
| 122 | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM | |
| 127 | 30A | Подогретые сиденья, регулировка сидений |
| 128 | 30A | Отапливаемые сиденья |
| 129 | 30A | Аудиовизуальная система, развлечение заднего сиденья |
| 130 | 30A | Показатель " Cutie Viteze Automata, Sistem "EDC, указатель системул де трактантинун интеграла/передача,EDC, Управление автоматической трансмиссией передач,AWD |

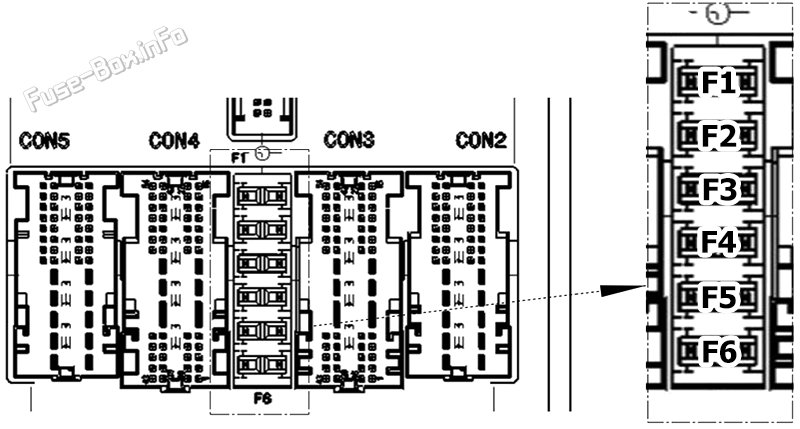

Регулятор домена кузова
Он расположен в передней стойке пассажирского борта под бардачком.
| № | Ампы | Описание |
|---|---|---|
| F1 | 5A | Рулевой коммутатор, передний центральный воздуходувка, звукодиодная панель, осветительный блок, головной блок |
| F2 | 7.5A | Диагностическая разъемка, электронный контроль высоты движения, вертикальная динамическая платформа |
| F3 | 7.5A | Система отопления/кодировки воздуха, модуль функции задней двери, датчик дождя/легки/сун/конденсации |
| F4 | 5A | Электронный модуль для рук пассажиров, работающих на внешней двери, электронный модуль для рук водителя, предназначенный для использования на задних боковых боковых дверях, электронный модуль для рук, предназначенный для управления питанием, блок для телематики |
| F5 | 20A | Замок, отключаю релей (двери, топливный капсул) |
| F6 | 20A | Замок для дверей водителя, замок для замка двери для водителя (замок для дверей для водителя, замок для дверей для пассажиров, замок для задних дверей водителя, замок для задних дверей для пассажиров, привод для запирания центральной замка для заправки топливной двери) |
