Предохранители и реле Предохранители BMW 2 Series Active Tourer / Gran Tourer (F45/F46; 2015-2021)
Схемы относятся к указанным годам и вариантам Предохранители BMW 2 Series Active Tourer / Gran Tourer (F45/F46; 2015-2021). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.
В статье приведены схемы блоков предохранителей для BMW 2 Series Active Tourer (F45) и и BMW Турист по гран-серии ( " 2-серийный тур " ) F46) 2015, 2016, 2017, 2018, 2019, 2020 и 2021, а также указаны расположение предохранителей в автомобиле и назначение каждого предохранителя.
Схема предохранителей BMW 2-Series F45/F46
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей

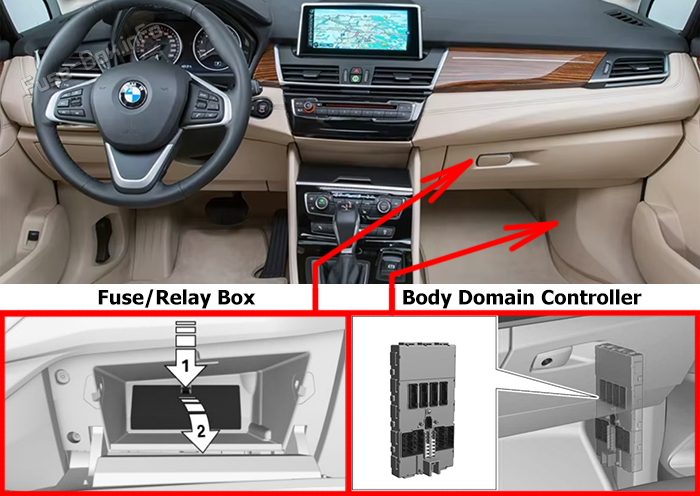

Взрыватель/запорный ящик расположен за крышкой в бардачке с передней стороны пассажирского салона. Надавить на патрон, стрелка 1, и снять крышку, стрелка 2.
В соответствующих случаях информация о типах и местах расположения взрывателей также содержится на отдельном листе в блок предохранителей.
блок предохранителей Диаграммы
блок предохранителей Диаграммы

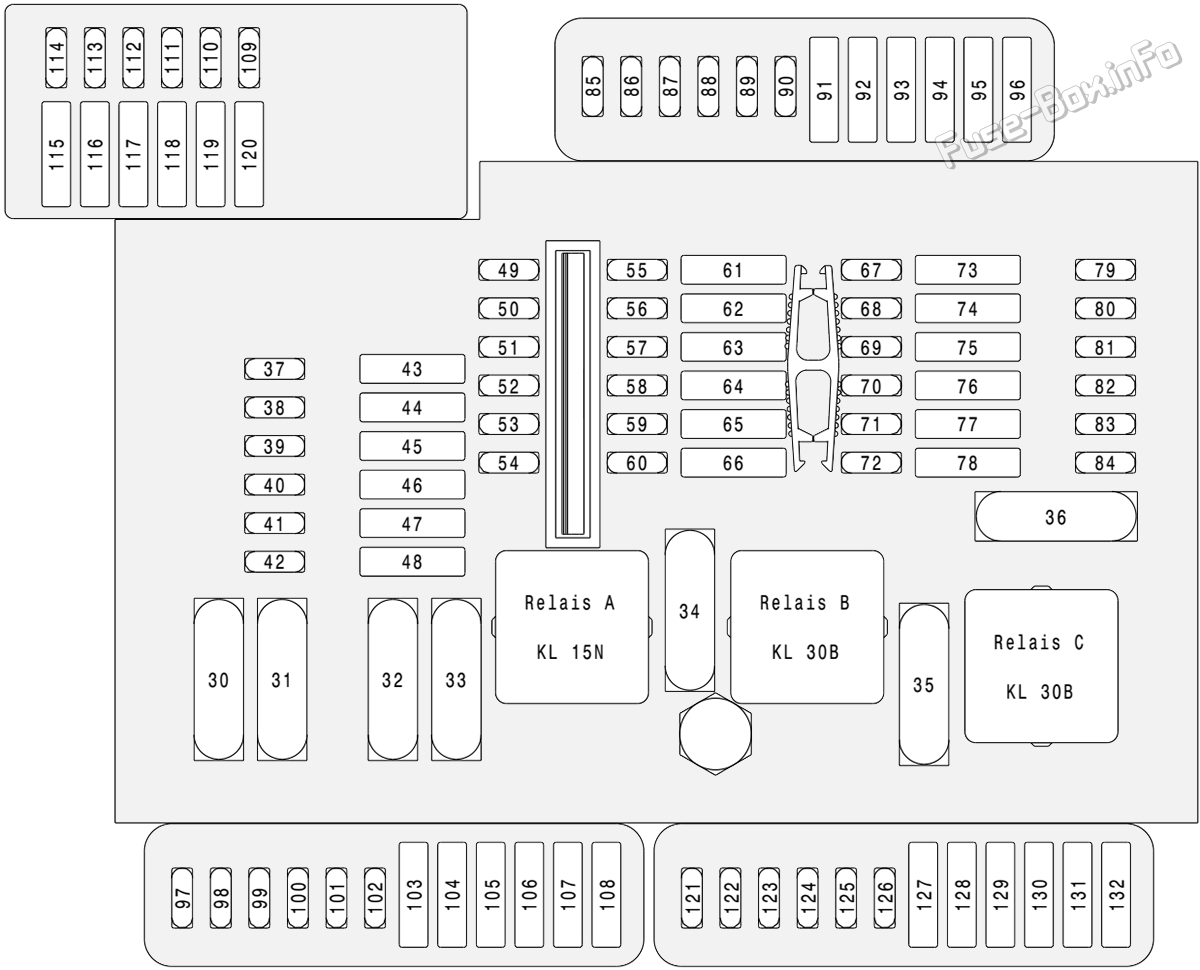

Взрывчатая/перезагрузочная коробка
| № | Ампы | Описание |
|---|---|---|
| 32 | 40A | Регулятор домена кузова |
| 34 | 40A | Этап вывода вентилятора |
| 35 | 50A | Регулятор домена кузова |
| 37 | 5A | Кнопка стояночного тормоза |
| 38 | 5A | Сирен с датчиком наклона |
| 39 | 5A | Центр функции крыши |
| 40 | 5A | Контроль динамической устойчивости (DSC) |
| 41 | 5A | Группа контроля за применением приборов |
| 42 | 5A | Приемник дистанционного управления |
| 43 | 30A | Центр функций крыши |
| 44 | 20A | Правый фара |
| 45 | 30A | Без электромеханического стояночного тормоза: контроль динамической устойчивости (DSC) |
| 40A | С помощью электромеханического стояночного тормоза:DSC) | |
| 46 | 5A | Нахождение естественной утечки вакуума |
| 47 | 20A | Левые фары |
| 48 | 30A | Селекционная каталитическая регенерация (SCR) Контрольная группа |
| 49 | 5A | Электроника для электрического отключения от печи, электрическая вспомогательная обогревательная установка 2 |
| 50 | 5A | Редиакторный запорный привод каталитического нейтрализатора (за исключением PHEV) |
| 51 | 5A | База вентиляторов |
| 52 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 53 | 5A | Автоматическое регулирование рециркуляции воздуха (AUC) датчик |
| 54 | 5A | Электромеханическое управление рулевым управлением |
| 55 | 4A | Реверсирующая камера, помощник по вопросам стоянки |
| 56 | 5A | Продольное распределение крутящего момента, генератор звука транспортного средства (PHEV), звукогенератор No 2 (PHEV) |
| 58 | 10A | Выключатель рулевой колонки |
| 59 | 5A | Система помощи водителю на основе видеокамер |
| 60 | 5A | Дополнительная факультативной система |
| 61 | 20A | Головной блок (радио или навигационная система) |
| 62 | 5A | Переднее внутреннее освещение, дождливый свет, солнечный датчик конденсации, тщетное зеркало освещения, внутренний свет третьего ряда, освещение полос обрезки, освещение внутренней обрезки, освещение подстрижки дверей |
| 63 | 20A | Расстояние для прицепа |
| 65 | 20A | Передняя зажигалка (12В розетка), розетка (под перчаточным ящиком) |
| 66 | 20A | Электроника для контроля за использованием электрических топливных насосов |
| 67 | 5A | Внешнее зеркало (передний пассажир) |
| 68 | 5A | Тюхонка,con Троллер (CON), USB центр,USB зарядка con nector No 3 |
| 69 | 5A | Внешнее зеркало (дверь водителя - блок стягивания) |
| 70 | 5A | Свет в багажнике, свет в бардачке, кнопка задней крышки на внутренней части задней крышки |
| 71 | 7.5A | Группа контроля за применением приборов |
| 72 | 5A | Реле отключения электрического вентилятора |
| 5A | Вентилятор >400W: Встроенный модуль питания | |
| 73 | 10A | Регулировка спинки сиденья водителя (блок валва), блок поддержки клапана вала водителя, переключатель регулировки спинки сиденья водителя |
| 74 | 7.5A | Газовый (взрыв) TU): Tu насос для охлаждения редукционного оборудования |
| 75 | 10A | Регулировка спинки сиденья пассажира (блок клапанов), блок поясничной опорной клапана пассажира, регулировочный переключатель спинки сиденья пассажира |
| 77 | 10A | Селективное каталитическое сокращение с помощью окислов азота (вниз по течению) SCR) Преобразователь |
| 78 | 15A | Селекционная каталитическая регенерация (SCR) Контрольная группа |
| 79 | 5A | База, беспроводная зарядная аппаратура, беспроводная зарядная аппаратура |
| 80 | 5A | Переднее внутреннее освещение |
| 81 | 15A | Электронный контроль передачи данных |
| 82 | 5A | Уровень селектора (выключатель) |
| 83 | 7.5A | Электроника цифровых двигателей. |
| 84 | 5A | С ручной трансмиссией: модуль сцепления |
| 5A | С двойной коробкой сцепления: блок управления двойной сцеплением, реле с двойной сцеплением. | |
| 85 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 90 | 5A | Автоматическое высвобождение задних врат |
| 92 | 10A | Факультативная система |
| 94 | 20A | Электроника дистанционного управления для высвобождения спинки сиденья |
| 95 | 30A | Клапан переключения регулировки сиденья с передней стороны пассажира |
| 96 | 10A | Замок шлюза/холлового шлюза |
| 97 | 5A | Вспомогательный блок управления |
| 100 | 5A | PHEV: Упаковка высоковольтной батареи |
| 101 | 5A | ID Читатель, модуль совместного использования автомобилей (CSM) |
| 103 | 20A | Правый фара |
| 104 | 20A | Левые фары |
| 107 | 40A | Модуль функции задней двери |
| 109 | 5A | Видимая реле |
| 110 | 5A | Видимая реле |
| 115 | 5A | PHEV:: Удобная заряжаемая электроника |
| 119 | 20A | Модуль прицепа |
| 120 | 20A | Модуль прицепа |
| 121 | 7.5A | USB Зарядный порт No 4 |
| 122 | 5A | PHEV:: Газогенератор с терминалом для аккумуляторных батарей |
| 123 | 5A | PHEV Компрессор для кондиционирования воздуха, дополнительный электрический обогревательный прибор |
| 124 | 10A | PHEV:: электроника |
| 127 | 30A | Электронный обогревательный прибор для сиденья водителя (базовая версия), модуль сиденья водителя (высокая версия) |
| 128 | 30A | Электронно подогреваемое переднее пассажирское сиденье |
| 129 | 30A | Усилитель Hi-Fi |
| 130 | 10A | Топливный насос 2 в цепи с низкой температурой охлаждения |
| 131 | 30A | Распределение продольного крутящего момента, насос для трансмиссии масла (PHEV) |
| 132 | 20A | Сокет под подлокотником, заднее розетка, розетка в багажнике |

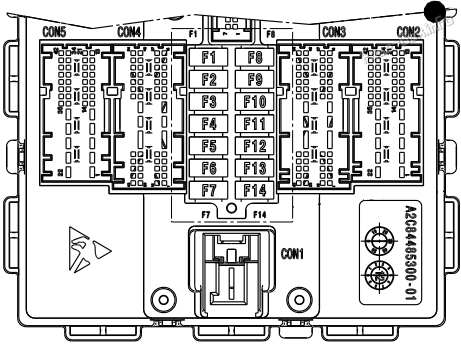

Регулятор домена кузова
Он расположен в передней стойке пассажирского борта под бардачком.
| № | Ампы | Описание |
|---|---|---|
| 1 | 30A | Электрические окна (пассажир) |
| 2 | 30A | Электрические окна (боководство − сзади) |
| 3 | 20A | 2.11 Замок двери (передний пассажир) |
| 4 | 30A | Электрические окна (водитель) |
| 5 | 30A | Подогреваемое заднее окно |
| 6 | 30A | Мощность окна (бок пассажира - сзади) |
| 7 | 30A | 2.11 Замок двери (водитель) |
| 9 | 5A | Панель управления освещением, комбинация переключателей рулевой колонки, панель управления системой помощи водителю с переключателем аварийного освещения |
| 10 | 7.5A | Диагностический соединитель |
| 11 | 7.5A | Система отопления/обработки воздуха, модуль функции задних дверей |
| 12 | 5A | Анализ электроники для бесконтактного открывания задней двери, блока телематической связи, электронного модуля внешней дверной ручки (водитель/пассажир) |
| 13 | 15A | Рог |
