В этой статье мы рассматриваем второе поколение BMW 8-сервисы (в долл. США) G15), выпускавшихся с 2019 по 2026. Вот вы найдете Диаграмма блока предохранителей BMW 8-сервисы (840i, 840i, 840i, 840) M8 50i, 840d,M8) 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026, получить информацию о расположении предохранителелей внутри автомобиля и узнать о назначении каждого Предохранителя (функции Предохранителя).
Схема предохранителей BMW 8-Series G15
Содержание
Схема блока предохранителей в салоне
Схема блока предохранителей в салоне
Расположение блока предохранителей

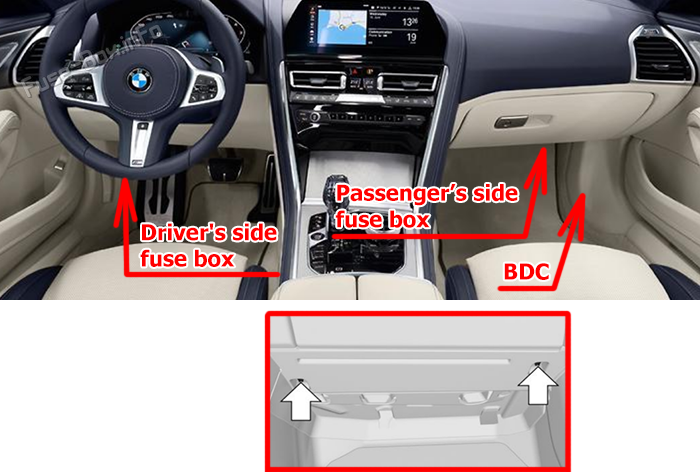

Две Предохранители расположены под приборной доской – первая с пассажирской стороны, вторая со стороны водителя (возможно, вам потребуется снять защитную обрезку – расслабленные крепежные устройства, стрелки и открытое покрытие). На регуляторе кузова, который расположен в пассажиро-боковой стойке, за обрезкой также имеется несколько предохранителелей.
Диаграмма блока предохранителей

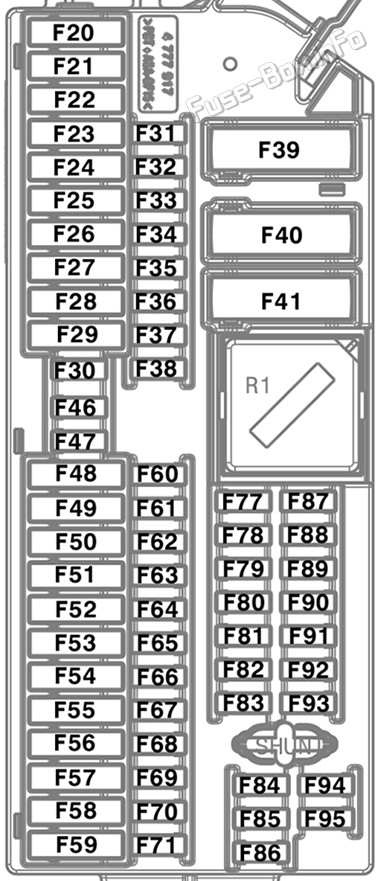

Пассажирская сторона блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 20 | 30A | Ремни безопасности |
| 21 | 40A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), стояночный тормоз |
| 22 | 30A | Ремни безопасности |
| 23 | 30A | Электрические окна |
| 24 | 30A | Электрические окна |
| 25 | 30A | Электрические окна |
| 26 | 30A | Электрические окна |
| 27 | 20A | Модуль замены; резервного реле |
| 28 | 20A | BDC (Координатор домена) |
| 29 | 20A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 30 | 5A | f) стояночный тормоз, трансмиссия;DSC- контроль динамической устойчивости;SMG- Последовательная коробка передач. |
| 31 | 5A | Тематический блок инструментов |
| 32 | 5A | Сигнализация автомобиля, модуль управления трансмиссией; переключающее реле, внутренние огни |
| 33 | 5A | Звуковая система |
| 34 | 10A | Реле компрессорной системы подвески |
| 37 | 10A | Система кондиционирования воздуха, электрический вентилятор |
| 39 | 40A | Система кондиционирования воздуха, электрический вентилятор |
| 40 | 60A | BDC (Регулятор области движения), главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 41 | 40A | BDC (Координатор домена) |
| 46 | 5A | Помощь в вождении |
| 47 | 5A | Система кондиционирования воздуха, Infotainment, внутренние огни, электрохромное зеркало заднего вида |
| 48 | 30A | Реле заднего стеклоочистителя |
| 49 | 20A | Индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD |
| 50 | 20A | передний и задний прикуриватель; 12В розетка; заряжаемое разъемное устройство для перчаток (12V). |
| 51 | 20A | Отапливаемые сиденья |
| 52 | 20A | Отапливаемые сиденья |
| 53 | 30A | Регулировка сиденья |
| 54 | 20A | Нагрев/независимый окс. обогреватель |
| 55 | 30A | Регулировка сиденья |
| 56 | 15A | Модуль управления функцией рулевой колонки |
| 57 | 10A | Модуль управления функцией рулевой колонки |
| 58 | 10A | Модуль замены; резервного реле |
| 59 | 10A | 48V |
| 60 | 5A | Регулировка сиденья, внутренние огни |
| 61 | 5A | Тематический блок документов |
| 62 | 5A | Система кондиционирования воздуха, внутренние огни |
| 63 | 5A | Система кондиционирования воздуха, помощь вождению, Infotainment, внутренние огни |
| 64 | 5A | Регулировка сиденья, внутренние огни |
| 65 | 5A | Регулировка сиденья, внутренние огни |
| 66 | 5A | Внутренние огни |
| 67 | 5A | Регулировка сидений, внутренние огни, электрические зеркала |
| 68 | 5A | Регулировка сиденья, электрические зеркала |
| 69 | 10A | Ремни безопасности |
| 70 | 5A | 48В, электрический вентилятор |
| 71 | 5A | Индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD, DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 79 | 5A | Внутренние огни |
| 80 | 5A | Система кондиционирования воздуха |
| 83 | 5A | Модуль управления функцией рулевой колонки |
| 90 | 5A | Помощь в вождении |
| 91 | 5A | Помощь в вождении |
| 92 | 5A | Помощь в вождении |
| 93 | 10A | Модуль управления функцией рулевой колонки |

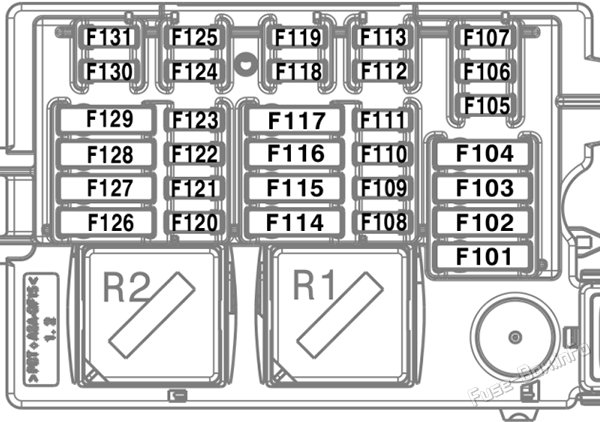

Водитель сбоку блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 105 | 7.5A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 107 | 10A | Топливный насос, гибридная система |
| 108 | 15A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM гибридная система |
| 110 | 5A | Нагрев/независимый окс. обогреватель |
| 112 | 10A | Отапливаемые сиденья |
| 113 | 10A | Отапливаемые сиденья |
| 117 | 30A | Индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD гибридная система |
| 118 | 10A | Отапливаемые сиденья |
| 119 | 10A | Отапливаемые сиденья |

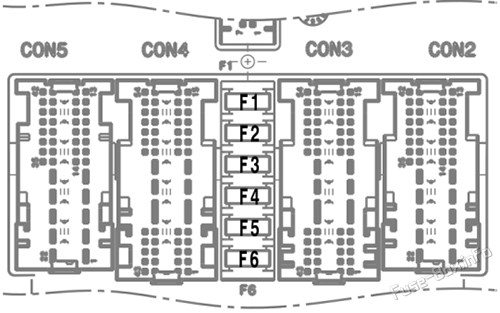

Регулятор домена кузова
| № | Ампы | Описание |
|---|---|---|
| F1 | 5A | Модуль управления функцией рулевой колонки, помощь вождению, Infotainment, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| F2 | 7.5A | Диагностика на борту судна, компрессорная реле воздушного подвески, уровень нагрузки, система динамического привода |
| F3 | 7.5A | Система кондиционирования воздуха, задний электрический солнцезащитный солнечный свет, задние врата, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| F4 | 5A | Динамическая система привода, Infotainment, дверной модуль, автоматически закрывающийся,START-STOP системы |
| F5 | 20A | модуль двери, автоматически закрывающийся |
| F6 | 20A | модуль двери, автоматически закрывающийся |
Схема блока предохранителей в багажном отсеке
Схема блока предохранителей в багажном отсеке
Расположение блока предохранителей

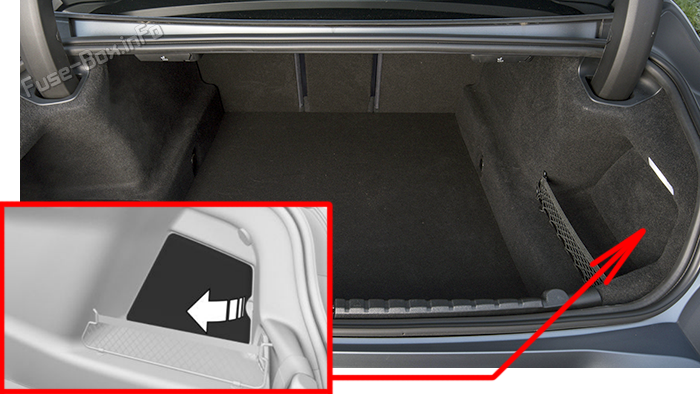

Предохранители расположены в грузовом пространстве справа за крышкой.

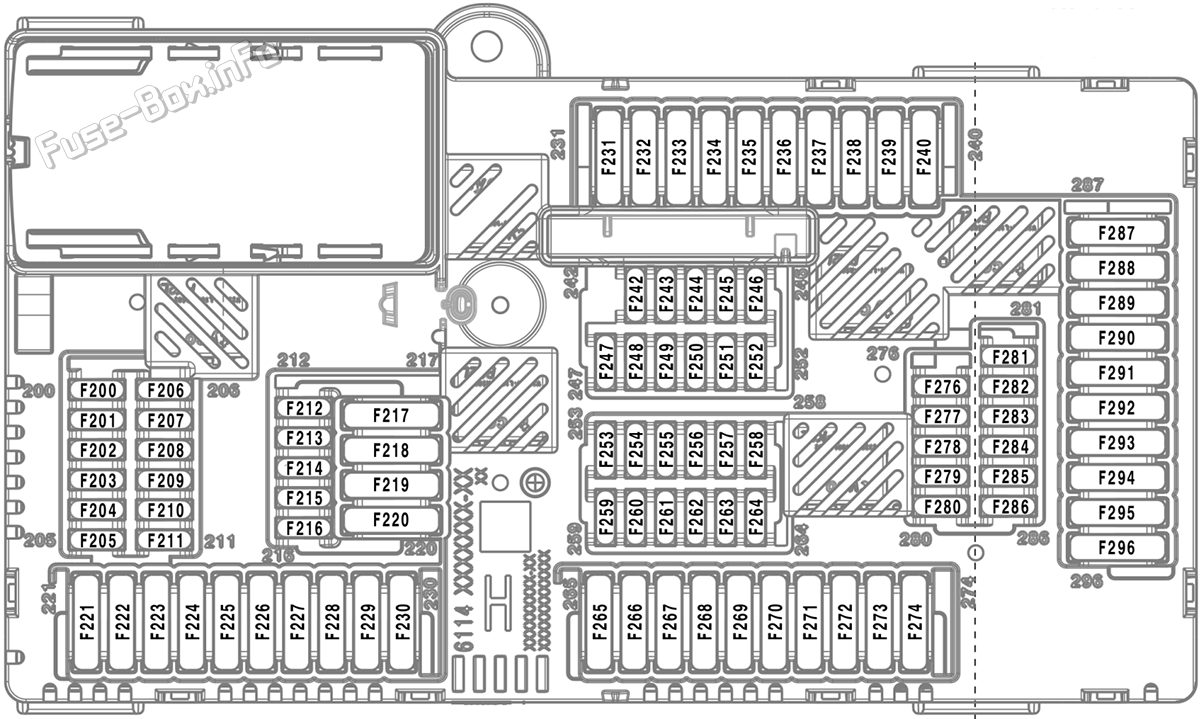

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 203 | 7.5A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 204 | 5A | Уровень нагрузки, помощь вождению, Infotainment,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 206 | 10A | Система кондиционирования воздуха,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 208 | 5A | HUD |
| 209 | 5A | Сигнал тревоги, система динамического привода,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM гибридная система |
| 210 | 5A | Помощь в вождении |
| 212 | 15A | HUD, Infotainment |
| 214 | 5A | Infotainment |
| 215 | 10A | Infotainment |
| 216 | 5A | Информационное оборудование, внутренние огни |
| 217 | 40A | Infotainment |
| 218 | 20A | Infotainment |
| 220 | 30A | Infotainment |
| 221 | 30A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 223 | 20A | Модуль управления функцией рулевой колонки, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 224 | 30A | Реле компрессорной системы подвески, система динамического привода, уровень нагрузки |
| 225 | 20A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 226 | 40A | Электрозадний солнцезащитный солнечный свет, Врата |
| 227 | 30A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 230 | 30A | Электрозадний солнцезащитный солнечный свет, Врата |
| 231 | 30A | Дефростер заднего окна (дефростер) |
| 232 | 30A | Дефростер заднего окна (дефростер) |
| 240 | 40A | Модуль прицепа, буксир |
| 244 | 5A | Сигнализация автомобиля, топливный насос, дверной модуль, автоматически закрывающийся,START-STOP гибридная система |
| 249 | 10A | модуль двери, автоматически закрывающийся |
| 251 | 10A | модуль двери, автоматически закрывающийся |
| 252 | 5A | Помощь в вождении |
| 254 | 5A | Велосипед |
| 255 | 5A | Infotainment |
| 256 | 10A | обогрев заднего стекла, дверной модуль, автоматически закрывающийся |
| 257 | 5A | Ремни безопасности, помощь вождению, гибридная система, внутренние огни |
| 258 | 10A | обогрев заднего стекла, дверной модуль, автоматически закрывающийся |
| 259 | 15A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 262 | 5A | Система кондиционирования воздуха, подогреваемые сиденья, модуль управления трансмиссией; реле для смены передач, уровень нагрузки, датчики стоянки/дистанционное открывание (открыть двери), помощь вождению, HUD, Infotainment |
| 263 | 7.5A | Регулировка сиденья |
| 264 | 10A | Велосипед |
| 267 | 30A | Подогрев сидений, регулировка сидений, модуль управления трансмиссией; переключающее реле |
| 268 | 20A | Модуль замены; резервного реле |
| 269 | 30A | Регулировка сиденья, уровень нагрузки |
| 271 | 30A | Топливный насос,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 273 | 20A | передний и задний прикуриватель, разъем 12В, перчаточный ящик |
| 276 | 5A | Модуль управления функцией рулевой колонки |
| 277 | 5A | Система кондиционирования воздуха, дисплей HUD, Infotainment |
| 278 | 5A | Гибридная система |
| 280 | 10A | Гибридная система |
| 282 | 20A | Модуль прицепа, буксир |
| 284 | 20A | передний и задний прикуриватель, 12В розетка, перчаточный ящик, модуль прицепа, буксир |
| 289 | 20A | Модуль прицепа, буксир |
