Предохранители и реле Предохранители и реле BMW i4 G26 (2022–2026)
Схемы относятся к указанным годам и вариантам Предохранители и реле BMW i4 G26 (2022–2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.

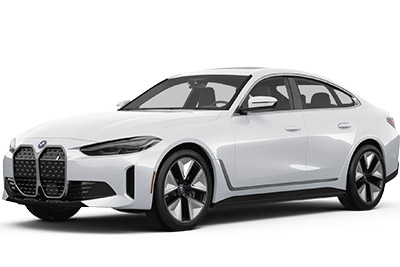

В этой статье мы рассматриваем первое поколение BMW i4 (G26), выпускавшихся с 2022 по 2026. Вот вы найдете Диаграмма блока предохранителей BMW i4 2022, 2023, 2024, 2025 и 2026, получить информацию о расположении предохранителелей внутри автомобиля и узнать о назначении каждого Предохранителя (функции Предохранителя).
Схема предохранителей BMW i4 2022-2026
Содержание
Схема блока предохранителей в салоне
Схема блока предохранителей в салоне

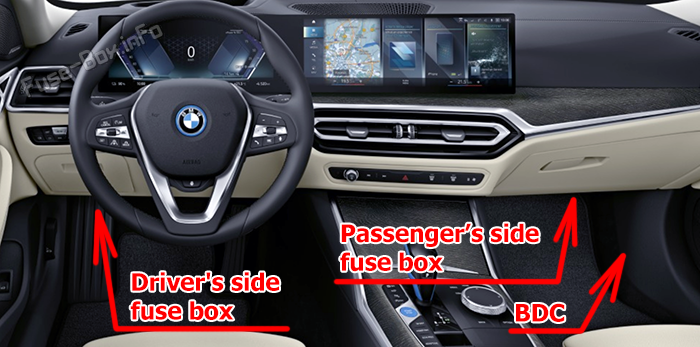

Расположение блока предохранителей
Две Предохранительные панели расположены под приборной доской – первая с пассажирской стороны, вторая со стороны водителя (возможно, вам потребуется снять защитную обрезку). На регуляторе кузова, который расположен в пассажиро-боковой стойке, за обрезкой также имеется несколько предохранителелей.
Диаграмма блока предохранителей

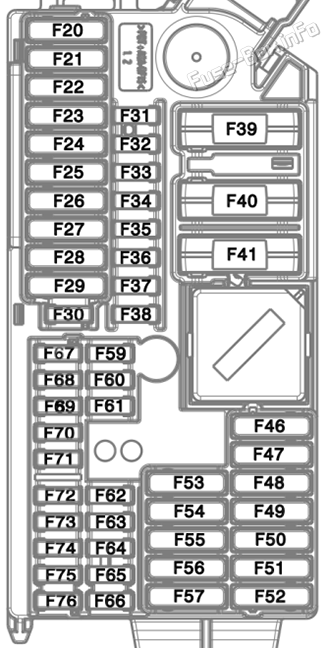

Пассажирская сторона блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 20 | 30A | Привод силового окна, дверь водителя с контрольной электроникой |
| 21 | 30A | Переднее окно для пассажиров с контрольной электроникой |
| 22 | 30A | Заднее боковое окно водителя с контрольной электроникой |
| 23 | 30A | Заднее окно для пассажиров с контрольной электроникой |
| 24 | 30A | Автоматическая слева обратимая электромотивная реле (ремень для сидения) |
| 25 | 20A | Центр функции крыши |
| 26 | 40A | Регулятор домена кузова |
| 28 | 40A | Контроль динамической устойчивости (DSC) |
| 29 | 20A | Электронный механизм управления передачей, случай передачи |
| 30 | 15A | Система средств массовой информации |
| 32 | 5A | Панель управления центральной консолью, парковка |
| 33 | 5A | Аккумуляторная батарея |
| 34 | 5A | Группа контроля за применением приборов |
| 36 | 5A | Функциональный центр крыши (картовый фонарь, внутреннее освещение, окружающее освещение) |
| 37 | 5A | Централизованный шлюз |
| 38 | 5A | Электронный модуль внешней дверной ручки водителя |
| 39 | 60A | Регулятор домена кузова |
| 40 | 40A | Двигатель-фанатор с выходной фазой |
| 46 | 20A | Зажигалка для сигар, термоэлектрический влагоноситель |
| 47 | 20A | Управление двигателем |
| 48 | 20A | Отапливаемые сиденья |
| 49 | 10A | Регулировка электрической рулевой колонки |
| 50 | 30A | Отапливаемые сиденья |
| 51 | 30A | Управление двигателем |
| 52 | 20A | Электроника для отопления сидений |
| 53 | 30A | Модуль прицепа |
| 54 | 20A | Автономный дополнительный обогревательный прибор |
| 55 | 30A | Модуль сиденья (с модулем сиденья), блок переключения регулировки сиденья (без модуля сиденья) |
| 56 | 30A | Модуль сиденья (с модулем сиденья), блок переключения регулировки сиденья (без модуля сиденья) |
| 57 | 10A | Регулировка электрической рулевой колонки |
| 59 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 60 | 5A | Водительская ассистанция |
| 61 | 5A | Освещение центральной панели обрезки задней двери (бок водителя), освещение задней двери карманной (боковой) двери, освещение внутренней ручки задней двери (бок водителя), освещение задней двери обрезки двери сбоку водителя (верхняя часть), освещение заднего левого оратора |
| 62 | 5A | Вспомогательная батарея, приборный ток, освежитель воздуха,CD привод, ионизатор, стартер-заменитель 48V (857, 858) |
| 63 | 5A | Выключатель светового блока, система видеокамер для водителя, блок управления питанием в 48В (PCU48), 48В |
| 64 | 5A | 7.7.8.1 блок регулировки заднего клапана сиденья водителя по ширине, поясничный блок опорного клапана водителя, блок переключения поворота сиденья (бок водителя), задний огонь задней части ноги (бок водителя), панель спинки сиденья водителя задней фары,USB Вход зарядного устройства, модуль инфляции переднего левого сиденья |
| 65 | 5A | 7.7.6 Регулировочный блок задней панели для пассажиров, поясничный блок для крепления клапана пассажира, блок переключателя для регулировки сиденья (боковая сторона пассажира), освещение задней ступни (боковая сторона пассажира), заднее заднее боковое освещение пассажира, заднее боковое освещение задней панели для пассажиров,USB соединитель для зарядки No 2, передний модуль инфляции в праве сиденье |
| 66 | 5A | Огни приборного щитка верхнего центра, приборный щиток верхнего переднего пассажирского борта, приборный щиток нижнего центра, приборный щиток нижнего угла водителя/пассажира, приборный приборный огонь с левой/права стороны ступни спереди |
| 67 | 5A | Водительский коммутатор дверей, дверной коммутатор сиденья, внутренний ручной огонь двери водителя, освещение дверной панели для обрезки дверей (центр), освещение дверного карманного освещения водителя, освещение дверной панели для обрезки двери (верхняя часть), освещение с левого ручка переднего ручка, освещение с левого хода с левой стороны Тветера |
| 68 | 5A | Внешнее зеркало пассажира, дверной коммутатор пассажира, освещение внутренней дверной ручки пассажира, освещение дверной панели (центра), освещение дверного кармана пассажира, освещение передней дверной обрезки (верхняя часть), освещение переднего слайда, освещение справа от среднего расстояния, светлое переднее правое твиттер |
| 69 | 5A | Радиаторные затворы (верхний, нижний) |
| 70 | 5A | Задний распределительный щит, отключение электрического вентилятора, электрический вентилятор |
| 71 | 5A | Камера (с камерой с окружным движением), камера заднего вида |
| 72 | 7.5A | Управление двигателем |
| 73 | 5A | Группа контроля за применением приборов |
| 74 | 10A | USB Расстояние |
| 75 | 10A | Модуль безопасности при столкновении |
| 76 | 5A | Водительская ассистанция |

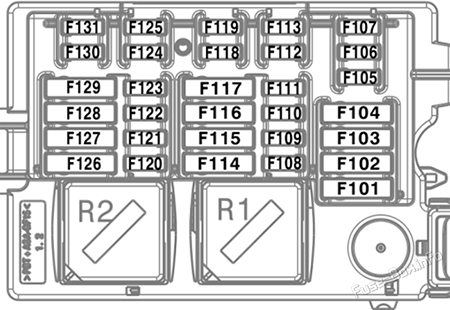

Водитель сбоку блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 102 | 7.5A | Электроника, управление двигателем |
| 118 | 5A | Вспомогательный электронагреватель, переднее освещение с люфтом среднего дальности |

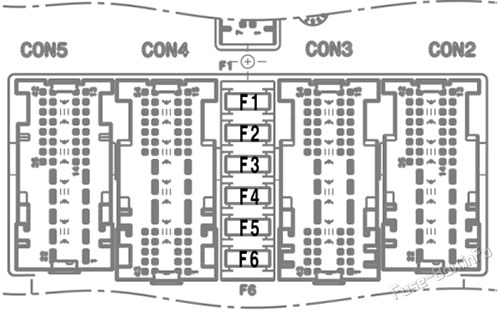

Регулятор домена кузова
| № | Ампы | Описание |
|---|---|---|
| F1 | 5A | Рулевой коммутатор, передний центр воздуха, звукоуправляющая панель, осветительный блок, головной блок |
| F2 | 7.5A | Диагностическая разъемка, электронный контроль высоты движения, вертикальная динамическая платформа |
| F3 | 7.5A | Система отопления/кодировки воздуха, модуль функции задней двери, датчик дождя/легки/сун/конденсации |
| F4 | 5A | Электронный модуль для рук пассажиров, работающих на внешней двери, электронный модуль для рук водителя, предназначенный для использования на задних боковых боковых дверях, электронный модуль для рук, предназначенный для управления мощностью, блок для телематики |
| F5 | 20A | Замок, отключаю релей (двери, топливный капсул) |
| F6 | 20A | Замок для дверей водителя, замок для замка двери для водителя (замок для дверей для водителя, замок для дверей для пассажиров, замок для задних дверей водителя, замок для задних дверей для пассажиров, привод для заправки двери для заправки топливом для центрального замка) |
Схема блока предохранителей в багажном отсеке
Схема блока предохранителей в багажном отсеке

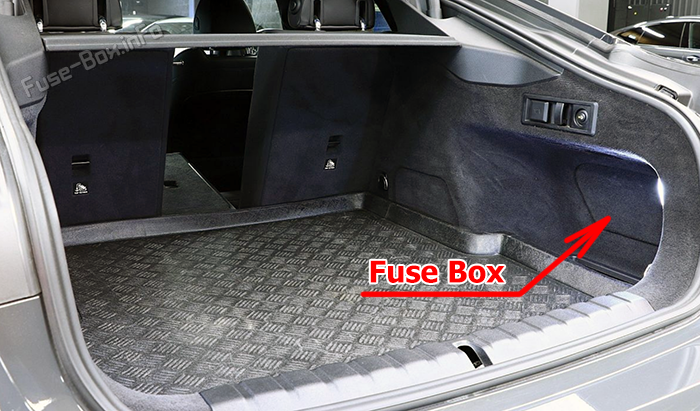

Расположение блока предохранителей
Предохранители расположены в грузовом пространстве справа за крышкой.

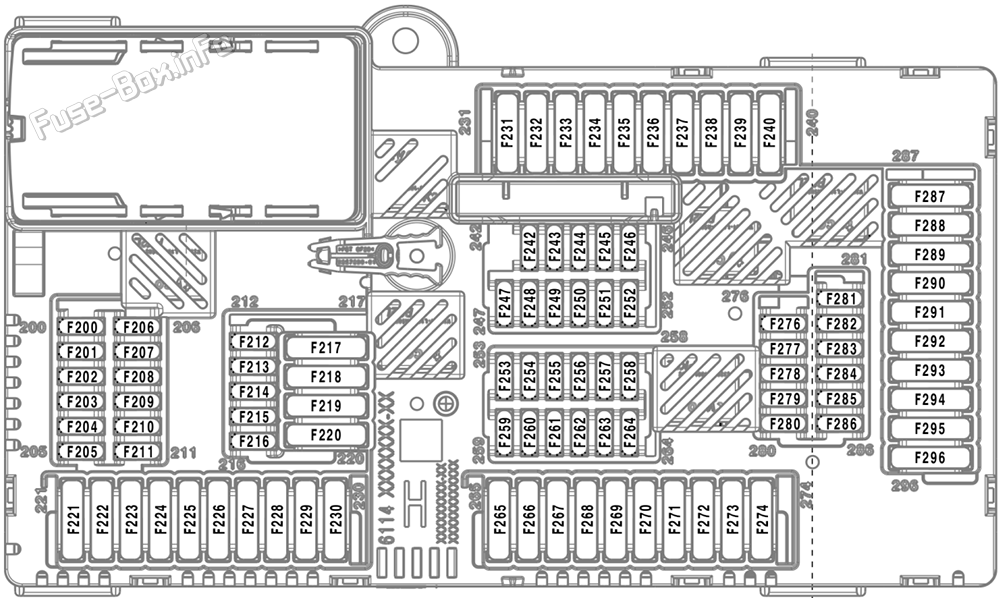

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 203 | 7.5A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 204 | 5A | Система кондиционирования воздуха, помощь вождению |
| 206 | 5A | Топливный насос,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 209 | 5A | Помощь вождению, индикатор передачи /DSC- контроль динамической устойчивости /SMG- последовательность ручной передачи,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 210 | 5A | Модуль управления функцией рулевой колонки |
| 212 | 15A | HUD, Infotainment |
| 214 | 5A | HUD, инфокаентация,USB |
| 215 | 5A | Звуковая система, Infotainment |
| 216 | 5A | Infotainment |
| 217 | 40A | Звуковая система, Infotainment |
| 218 | 20A | Infotainment |
| 220 | 20A | Infotainment |
| 225 | 30A | Велосипед |
| 226 | 40A | Велосипед |
| 227 | 40A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 229 | 40A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 230 | 30A | Ремни безопасности |
| 231 | 30A | Дефростер заднего окна (дефростер) |
| 232 | 40A | Дефростер заднего окна (дефростер) |
| 240 | 20A | Модуль прицепа |
| 244 | 4A | Сигнализация, топливный насос, дверной модуль с автоматическим мягким закрытием |
| 250 | 5A | Внутренние огни |
| 251 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 252 | 5A | Гибридная система |
| 253 | 20A | Отапливаемые сиденья |
| 254 | 5A | Велосипед |
| 255 | 5A | Помощь в вождении |
| 256 | 7.5A | Ремни безопасности |
| 257 | 5A | Ремни безопасности |
| 258 | 5A | Преобразованный верхний модуль/трансформируемый реле |
| 259 | 15A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 260 | 5A | Электрический вентилятор,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 262 | 5A | Система кондиционирования воздуха |
| 264 | 10A | Велосипед |
| 265 | 30A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 266 | 40A | Преобразованный верхний модуль/трансформируемый реле |
| 268 | 40A | Преобразованный верхний модуль/трансформируемый реле |
| 271 | 30A | Топливный насос |
| 273 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 278 | 5A | Гибридная система |
| 280 | 5A | Гибридная система |
| 281 | 20A | Модуль прицепа |
| 284 | 20A | Модуль прицепа |
| 289 | 20A | Модуль прицепа |
| 291 | 30A | Индикатор передачи /DSC- контроль динамической устойчивости /SMG- Последовательный ручной коробок передач |
| 296 | 30A | Модуль прицепа |
