Предохранители и реле Предохранители и реле BMW X1 F48 (2016–2022)

Схемы относятся к указанным годам и вариантам Предохранители и реле BMW X1 F48 (2016–2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.



В этой статье мы рассматриваем второе поколение BMW X1 (F48/F49), выпускавшихся с 2016 по 2022. Вот вы найдете Диаграмма блока предохранителей BMW X1 2016, 2017, 2018, 2019, 2020, 2021 и 2022, получить информацию о расположении предохранителелей внутри автомобиля и узнать о назначении каждого Предохранителя (функции Предохранителя).

См.BMW X1:

Предохранители и реле Предохранители и реле BMW X1 F48 (2016–2022)

BMW X1 (E84; 2010-2015)…>>
Предохранители и реле Предохранители и реле BMW X1 F48 (2016–2022)

BMW X1 (U11; 2023-2025)…>>

Схема предохранителей BMW X1 F48

BMW X1 (F48; 2016-2022)

Схема блока предохранителей в салоне

Расположение блока предохранителей

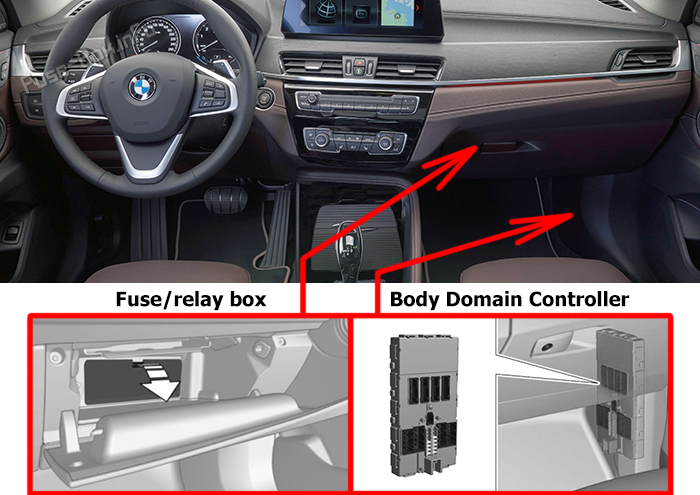

Расположение предохранителей в салоне: BMW X1 (F48; 2016-2022)

Блок предохранителей и реле

Предохранители расположены в бардачке. Информация о типах и местах расположения предохранителелей, а также о положениях любых других предохранителелей блок предохранителей, найден на отдельном листе в блок предохранителей.

  1. Откройте перчаточный ящик.
  2. Сверни крышку, стрела.

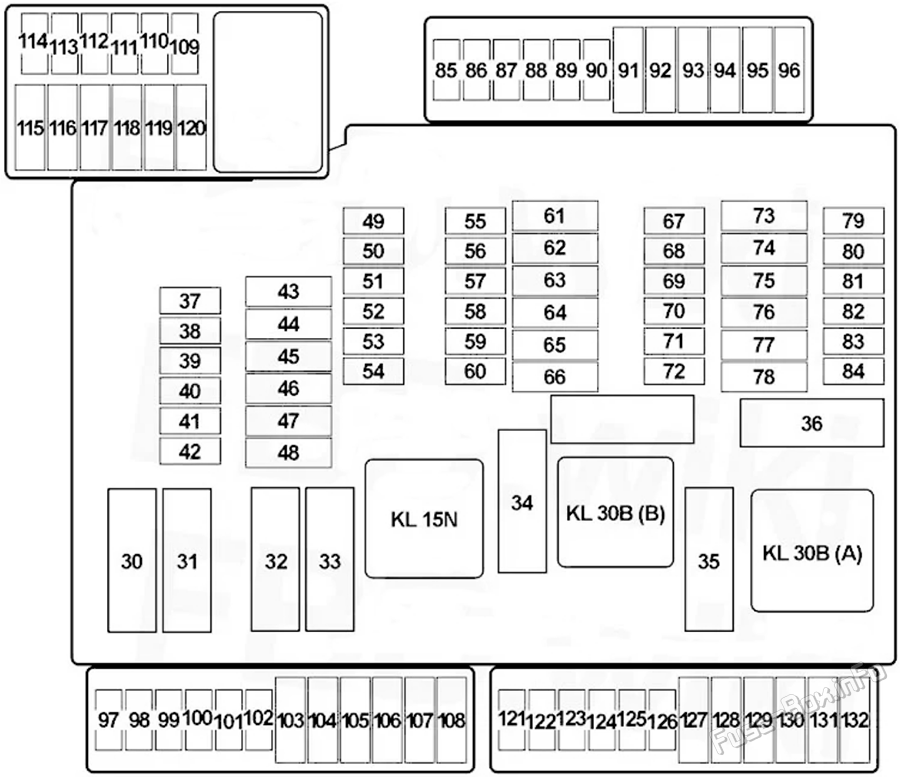

Диаграмма блока предохранителей в салоне: BMW X1 (F48; 2016-2022)

Определение предохранителелей в приборной панели
№АмпыФункция
30--
31--
3240AРегулятор домена кузова
33--
3440AЭтап вывода вентилятора
3550AРегулятор домена кузова
375AКнопка стояночного тормоза
385AСирен с датчиком наклона
395AЦентр функции крыши
405AКонтроль динамической устойчивости (DSC)
415AГруппа контроля за применением приборов
425AПриемник дистанционного управления
4330AЦентр функций крыши
4420AПравый фара
4530AБез электромеханического стояночного тормоза: контроль динамической устойчивости (DSC)
40AС помощью электромеханического стояночного тормоза:DSC)
465AНахождение естественной утечки вакуума
4730A2016 Распределение продольного крутящего момента.
20A2017-2022:: левый фара
4830AСелекционная каталитическая регенерация (SCR) Контрольная группа
495AЭлектроника для управления электрическим выхлопом, электрическая вспомогательная обогревательная установка No 2
505AРедиакторный запорный привод каталитического нейтрализатора (за исключением PHEV)
515AБаза вентиляторов
525AЭлектрохромное внутреннее зеркало заднего вида
535AАвтоматическое регулирование рециркуляции воздуха (AUC) датчик
545AЭлектромеханическое управление рулевым управлением
555AРеверсирующая камера, помощник по вопросам стоянки
565AПродольное распределение крутящего момента, генератор звука транспортного средства (PHEV), звукогенератор No 2 (PHEV)
57--
5810AВыключатель рулевой колонки
595AСистема помощи водителю на основе видеокамер
605AДополнительная факультативной система
6120AГоловной блок (радио или навигационная система)
625AПереднее внутреннее освещение, дождливый свет, солнечный датчик конденсации, тщетное зеркало освещения, внутренний свет третьего ряда, освещение полос обрезки, освещение внутренней обрезки, освещение подстрижки дверей
6320AРасстояние для прицепа
64--
6520AПередняя прикуриватель (12В розетка), розетка (под перчаточным ящиком)
6620AЭлектроника для контроля за использованием электрических топливных насосов
677.5A2016-2017:: Внешнее зеркало (передний пассажир)
5A2017-2022:: Внешнее зеркало (передний пассажир)
685AТюхонка,con Троллер (CON), USB центр,USB зарядка con нектор No 3
697.5A2016-2017:: Внешнее зеркало (дверь с помощью штурвала - дверь водителя)
5A2017-2022:: Внешнее зеркало (дверь с помощью штурвала - дверь водителя)
705AСвет в багажнике, свет в бардачке, кнопка задней крышки на внутренней части задней крышки
717.5AГруппа контроля за применением приборов
725AРеле отключения электрического вентилятора
5AВентилятор >400W: Встроенный модуль питания
7310AВодитель (d)
747.5AГазовый (взрыв) TU): Tu насос для охлаждения редукционного оборудования
7510AРегулировка спинки сиденья пассажира (блок клапанов), блок поясничной опорной клапана пассажира, регулировочный переключатель спинки сиденья пассажира
765A2016-2017:: переднее внутреннее освещение;
7710AСелективное каталитическое сокращение с помощью окислов азота (вниз по течению) SCR) Преобразователь
7815AСелекционная каталитическая регенерация (SCR) Контрольная группа
795AБаза, беспроводная зарядная аппаратура, беспроводная зарядная аппаратура
805AПереднее внутреннее освещение
8115AЭлектронный контроль передачи данных
825AУровень селектора (выключатель)
835A2016:: цифровая электроника двигателей.
7.5A2017-2022:: цифровая электроника двигателей.
845AС ручной трансмиссией: модуль сцепления
5AС двойной коробкой сцепления: блок управления двойной сцеплением, реле с двойной сцеплением.
855AЭлектрохромное внутреннее зеркало заднего вида
86--
87--
88--
89--
905AАвтоматическое высвобождение задних врат
91--
9210AФакультативная система
93--
9420AЭлектроника дистанционного управления для высвобождения спинки сиденья
9530AКлапан переключения регулировки сиденья с передней стороны пассажира
9610AЗамок шлюза/холлового шлюза
975AВспомогательный блок управления
98--
99--
1005APHEV: высоковольтная аккумуляторная батарея
1015AID Читатель, модуль совместного использования автомобилей (CSM)
102--
10320AПравый фара
10420AЛевые фары
105--
106--
10740A2016-2017 Автоматическое высвобождение задних врат.
40A2017-2022:: Модуль функции задней двери
10830A2020-2022:: Модуль функции задней двери
1095AВидимая реле
1105AВидимая реле
1115AВидимая реле
112--
11310APHEV (2016 Модуль управления топливными баками под давлением
114--
1155APHEV:: удобные электроники для зарядки
116--
117--
118--
11920AМодуль прицепа
12020AМодуль прицепа
1217.5AUSB Зарядный порт No 4
1225APHEV:: газогенератор с терминалом для аккумуляторных батарей
1235APHEV:: компрессор для кондиционирования воздуха, дополнительный электрический обогревательный прибор
12410APHEV:: электроника
125--
126--
12730AЭлектронный обогреватель сиденья (базовая версия), модуль сиденья водителя (высокая версия)
12830AЭлектронно подогреваемое переднее пассажирское сиденье
12930AУсилитель Hi-Fi
13010AТопливный насос 2 в цепи с низкой температурой охлаждения
13130AРаспределение продольного крутящего момента, насос для трансмиссии масла (PHEV)
13220AСокет под подлокотником, заднее разъем (2016-2018), розетка в багажнике

Регулятор домена кузова

Он расположен в передней стойке пассажирского борта под бардачком.

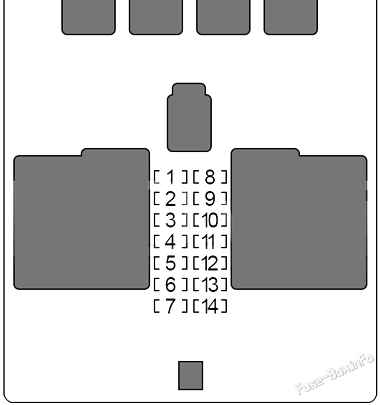

Схема блока управления кузовом (BDC): BMW X1 (F48; 2016-2022)

Определение предохранителелей в BDC
№АмпыФункция
130AЭлектрические окна (пассажир)
230AЭлектрические окна (водитель сбоку − сзади)
320A2.11 Замок двери (передний пассажир)
430AЭлектрические окна (водитель)
530AПодогреваемое заднее окно
630AМощность окна (бок пассажира - сзади)
730A2.11 Замок двери (водитель)
8--
95AПанель управления освещением, комбинация переключателей рулевой колонки, панель управления системой помощи водителю с переключателем аварийного освещения
107.5AДиагностический соединитель
117.5AСистема отопления/обработки воздуха, модуль функции задних дверей
125AАнализ электроники для бесконтактного открывания задней двери, блока телематической связи, электронного модуля внешней дверной ручки (водитель/пассажир)
1315AРог
14--

Схема блока предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке

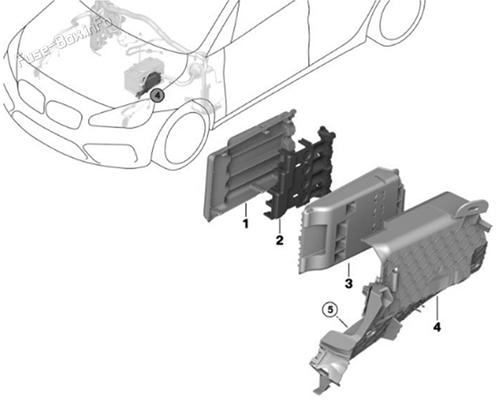

Великая сила блок предохранителей, прикреплен к терминалу с положительными характеристиками батареи.Расположение силового блока предохранителей: BMW X1 (F48; 2016-2022)

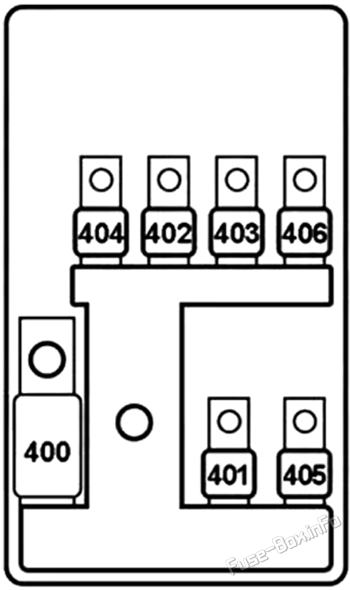

Схема силового блока предохранителей: BMW X1 (F48; 2016-2022)

Назначение предохранителелей в силовой системе блок предохранителей
№АмпыФункция
400250AПередний блок
40160AРеле отключения электрического вентилятора (400 Вт)
80AРеле отключения электрического вентилятора (600 Вт)
125AРеле отключения электрического вентилятора (800 Вт)
402125AЭлектромеханическое управление рулевым управлением
40350A2016-2018:: Контроль динамической устойчивости (A/C.5/54/L.34) DSC)
60A2018-2022:: Контроль динамической устойчивости (A/C.5/54/L.34) DSC)
404125AРегулятор домена кузова
405100AПередний вспомогательный электрический обогревательный аппарат
40640AДизельные двигатели: нагревание топливного фильтра
40AСтепно-двигательная двойная сцепление: двухслойная трансмиссия
60AЭлектроника управления электрическим вспомогательным обогревательным устройством в моторном отделении

Встроенный модуль питания

Дизельные двигатели

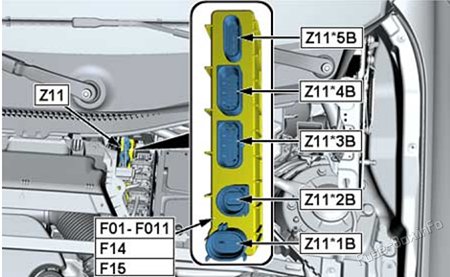

Встроенный силовой модуль (дизель): BMW X1 (F48; 2016-2022)

№АмпыФункция
17.5AРегулятор давления в масле, датчик уровня масла, клапан переключения компрессора (за исключением 2,0L) B47)
27.5AРегулирующий клапан насоса охлаждения, клапан охладителя Piston
37.5AРегулирующий клапан количества топлива
47.5AКроме B47 TOP:: преобразователь давления, преобразующий в пашину регулятора турбонагнетателя;
B47 TOP Запорный клапан для турбонагнетателя низкого давления
515ADDE (Дижняя дизельная электроника)
620AEGR Обходный клапан холодильного устройства, датчик оксидов азота (NOx) перед SCR каталитический нейтрализатор
715AКислородный датчик перед каталитическим нейтрализатором, кислородный датчик после каталитического нейтрализатора
85ADDE (Дижняя дизельная электроника), клапан контроля давления в рельсах топливного рельса
940AB37 с двухсцепной трансмиссией: стартер
1040ADDE (Дижняя дизельная электроника)
1140AТеплонагреватель
1440ADDE (Дижняя дизельная электроника)
1540ADDE (Дижняя дизельная электроника)

Газовый

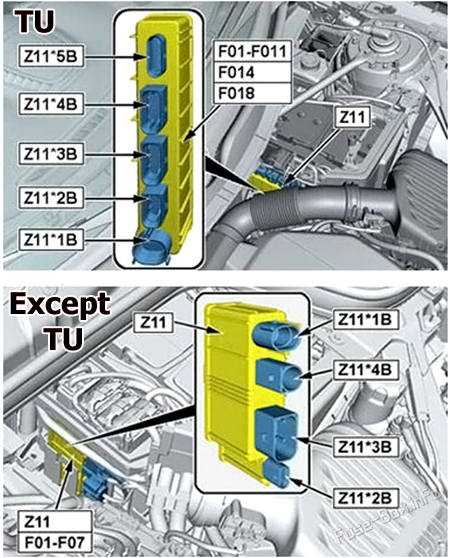

Встроенный силовой модуль (бензин): BMW X1 (F48; 2016-2022)

№АмпыФункция
120AКроме TU, PHEV: DME (Дигинальная электроника)
7.5ATU Модуль регулирования теплового давления, клапан регулирования давления в масле, датчик уровня масла
215AКроме TU, PHEV: DME (Дигинальная электроника)
310AКроме TU, PHEV: DME (Дигинальная электроника)
415AКроме TU, PHEV: DME (Дигинальная электроника)
TU:: Нагрев вентиляционного двигателя, редукторный клапан (B48)
520AКроме TU, PHEV: DME (Дигинальная электроника)
TU Кислородный датчик после каталитического нейтрализатора, кислородный датчик перед каталитическим нейтрализатором
640AКроме TU: DME (Дигинальная электроника)
750AКроме TU, PHEV:: Электроэнергетика
815ATU: DME (Дигинальная электроника)
9--
1030ATU: DME (Дигинальная электроника)
1120ATU: DME (Дигинальная электроника)
1440ATU: DME (Дигинальная электроника)
1810ATU: DME (Дигинальная электроника),VANOS всасываемая соленоидная ас tu атер,VANOS Выхлопная соленоидная ас tu атер, вентиляционный клапан цистерны
