В этой статье мы рассматриваем третье поколение BMW X1 (U11), имеется по адресу:2022. Вот вы найдете Диаграмма блока предохранителей BMW X1 2023, 2024 и 2025, получить информацию о расположении предохранителелей внутри автомобиля и узнать о назначении каждого Предохранителя (функции Предохранителя).
Схема предохранителей BMW X1 (U11)
Содержание
Пассажирская сторона блок предохранителей
Пассажирская сторона блок предохранителей
Расположение блока предохранителей

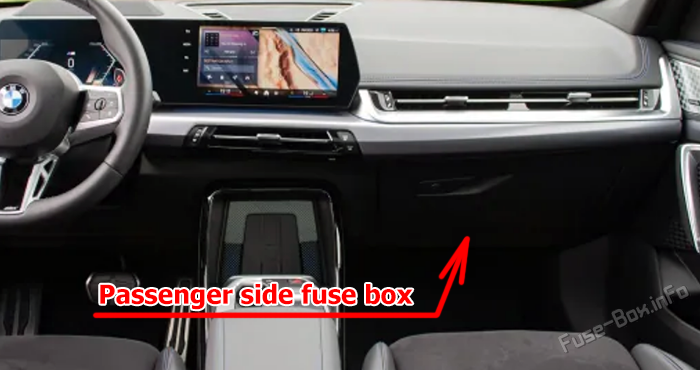

Этот предохранитель расположен под бардачком. Уберите защитное покрытие.

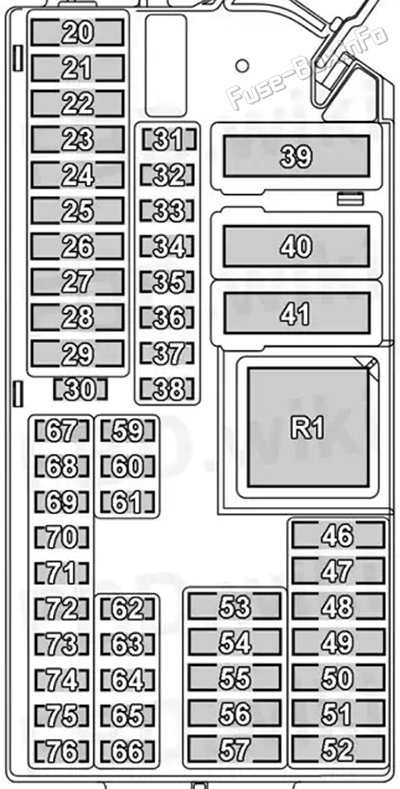

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| 20 | 30A | Топливный насос |
| 21 | 15A | Блок инструментов, дисплей HUD, Infotainment |
| 23 | 30A | модуль управления трансмиссией, резервного реле |
| 24 | 40A | Замок крышки (хвостовой заслонки) на месте закрытия автоматического запорного клапана |
| 25 | 30A | 6.7 Электрозеркала |
| 26 | 30A | Впрыск топлива и аналогичные электроники (двигатель для сжигания) |
| 27 | 40A | Модуль управления функцией заднего окна, модуль управления рулевой колонкой |
| 28 | 30A | Модуль управления функцией заднего окна, модуль управления рулевой колонкой |
| 29 | 40A | Диагностика на борту (на борту) OBD), инфокаентация,BCP, главные фары, датчик дождя, датчик света, электронный контроль высоты движения |
| 32 | 5A | Сигнализация |
| 33 | 7.5A | Модуль двери с автоматическим мягким закрытием |
| 36 | 7.5A | Блок приборов, датчики стоянки/удаленный доступ (открытие двери), дисплей HUD, Infotainment |
| 37 | 7.5A | Гибридная система |
| 38 | 5A | модуль управления трансмиссией, резервного реле |
| 39 | 50A | Модуль прицепа |
| 40 | 60A | Диагностика на борту (на борту) OBD), инфокаентация,BCP, главные фары, датчик дождя, датчик света, электронный контроль высоты движения |
| 41 | 40A | Звуковая система (модели двигателей для сжигания) |
| 46 | 20A | Передний и задний прикуриватель, 12-вольтная розетка, заряжаемая розетка для перчаток |
| 47 | 30A | Регулировка сиденья |
| 48 | 20A | Модуль прицепа |
| 49 | 30A | Двигатель для сжигания: индикатор передачи,EDC, автоматический привод,AWD:: электроника для впрыска топлива |
| 49 | 20A | Гибридная система: индикатор передачи,EDC, автоматический привод,AWD:: электроника для впрыска топлива |
| 50 | 30A | Модуль прицепа |
| 51 | 15A | Электроника для впрыска топлива (двигатель для сжигания) |
| 52 | 10A | Электроника для впрыска топлива (двигатель для сжигания) |
| 53 | 30A | Отапливаемые сиденья |
| 54 | 20A | Модуль прицепа |
| 56 | 10A | Электроника для впрыска топлива (двигатель для сжигания) |
| 57 | 40A | модуль управления трансмиссией, переключающее реле) |
| 60 | 5A | Модуль управления функцией заднего окна, модуль управления рулевой колонкой |
| 61 | 10A | Модуль управления функцией рулевой колонки |
| 62 | 10A | Системы помощи вождению |
| 63 | 5A | Электроэнергетика |
| 64 | 5A | Внутренние огни |
| 65 | 7.5A | Стояночные датчики/удаленный доступ (открыватель двери), дисплей HUD |
| 66 | 5A | Регулировка сиденья |
| 67 | 10A | Системы помощи вождению |
| 68 | 5A | Стояночные датчики/Удаленный доступ (открыватель двери) |
| 69 | 5A | Системы помощи вождению |
| 70 | 5A | Замок крышки (хвостовой заслонки), автоматическая задняя часть запорного устройства, внутренние огни |
| 71 | 10A | Ремни безопасности |
| 73 | 7.5A | модуль управления трансмиссией, переключающее реле, электрохромное зеркало заднего вида |
| 74 | 7.5A | Электроника для впрыска топлива, гибридная система |
| 76 | 10A | Стояночные датчики/удаленный доступ (открыватель двери), Infotainment |
Водительская сторона блок предохранителей
Водительская сторона блок предохранителей
Расположение блока предохранителей

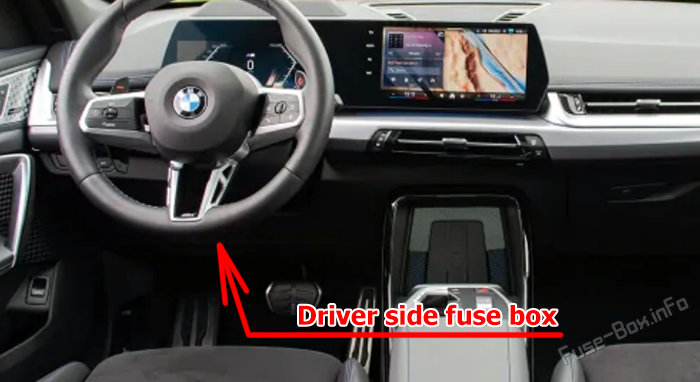

Этот Предохранитель расположен под приборной панелью со стороны водителя.
Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| 24 | 40A | Звуковая система |
| 25 | 30A | Электрические окна, электрические зеркала |
| 30 | 5A | Infotainment,START-STOP системы |
| 36 | 7.5A | Модуль двери с автоматическим мягким закрытием |
| 37 | 7.5A | Гибридная система с электрическим/срабатывающим подводом |
| 38 | 5A | 48 В |
| 38 | 7.5A | 48 В (гибридная электроэнергия/подводка в неровности) |
| 39 | 40A | Система кондиционирования воздуха, нагревательный/независимый вспомогательный обогревательный прибор |
| 40 | 40A | Электрические зеркала (модели двигателей внутреннего сгорания) |
| 41 | 50A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), стояночный тормоз,START-STOP системы |
| 47 | 30A | Регулировка сиденья |
| 49 | 20A | 1.2.4.5.11 Гибридный электрический/включенный гибридный муфтарь:DME (Дигинальная электроника), интегрированный модуль напряжения (IVM) |
| 51 | 30A | Звуковая система, Infotainment |
| 52 | 7.5A | DME (Дигинальная электроника), интегрированный модуль напряжения (IVM) |
| 53 | 30A | Отапливаемые сиденья |
| 55 | 7.5A | 1.2.4.5.11 Гибридный электрический/включенный гибридный муфтарь:DME (Дигинальная электроника), интегрированный модуль напряжения (IVM) |
| 56 | 10A | DME (Дигинальная электроника), интегрированный модуль напряжения (IVM) |
| 56 | 15A | 1.2.4.5.11 Гибридный электрический/включенный гибридный муфтарь:DME (Дигинальная электроника), интегрированный модуль напряжения (IVM) |
| 57 | 40A | Двигатель для сжигания: модуль управления трансмиссией, реле для замены |
| 60 | 5A | Модуль управления функцией заднего окна, модуль управления рулевой колонкой |
| 62 | 10A | Помощь в вождении |
| 63 | 5A | Звуковая система |
| 64 | 5A | Внутренние огни |
| 66 | 5A | Регулировка сиденья |
| 67 | 15A | Гибридная электрическая/включенная гибридная система: гибридная система |
| 68 | 5A | Электрический вентилятор, датчики стоянки/Удаленный доступ (открыватель двери), помощь вождению, гибридная система |
| 69 | 7.5A | NFC |
| 70 | 5A | DME (Дигинальная электроника), интегрированный модуль напряжения (IVM), гибридная система |
| 71 | 10A | Индикатор передачи,DSC (Динамический контроль устойчивости),SMG (Сравненный ручной коробок передач) |
| 72 | 5A | Помощь в вождении |
| 74 | 5A | 48 В гибридная система |
Регулятор домена кузова
Регулятор домена кузова

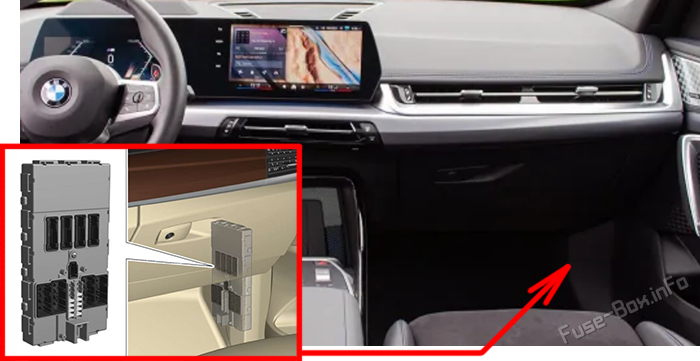

Он расположен в передней стойке пассажирского борта под бардачком.

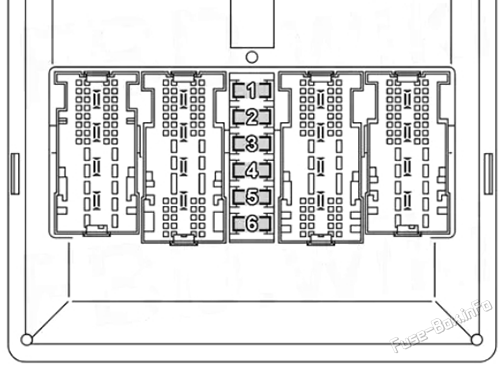

| № | Ампы | Функция |
|---|---|---|
| F1 | 5A | Модуль управления функцией рулевой колонки, системы помощи вождению, главные фары, датчик дождя, датчик освещения, электронный контроль высоты движения, внутренние огни |
| F2 | 7.5A | Бортовая диагностика (на борту) OBD), гибридная система |
| F3 | 7.5A | Система кондиционирования воздуха, Велосипед |
| F4 | 5A | Передний и задний прикуриватель, 12-вольтная розетка, заряжаемая розетка для перчаток, Infotainment, задний борт, дверной модуль с автоматическим мягким закрытием, START-STOP системы |
| F5 | 20A | модуль двери, автоматически закрывающийся |
| F6 | 20A | модуль двери, автоматически закрывающийся |
