Предохранители и реле BMW X1 (E84, 2010-2015)
Схемы относятся к указанным годам и вариантам BMW X1 (E84, 2010-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Расположение предохранителей BMW X1 2010-2015 гг.
Оглавление
Блок предохранителей в бардачке
Блок предохранителей в бардачке

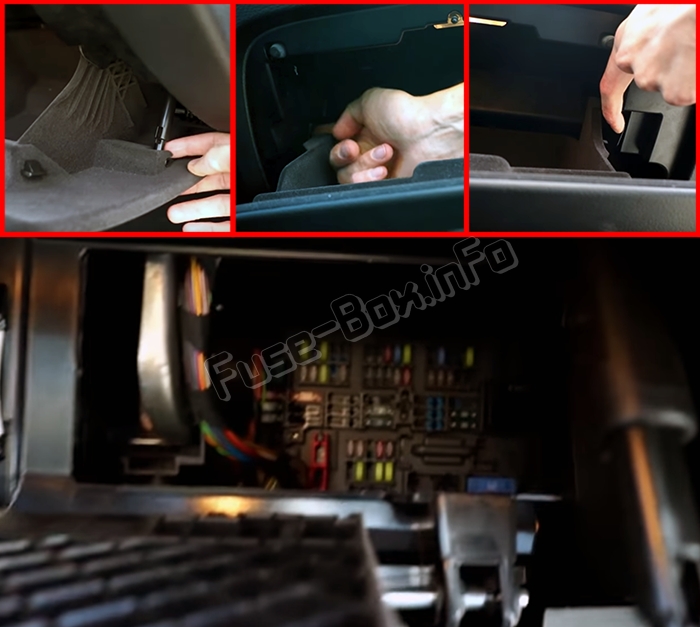

Расположение блока предохранителей
Находится за перчаточным ящиком (опустить бардачок до упора вниз, сняв держатели и отжав застежки по бокам).

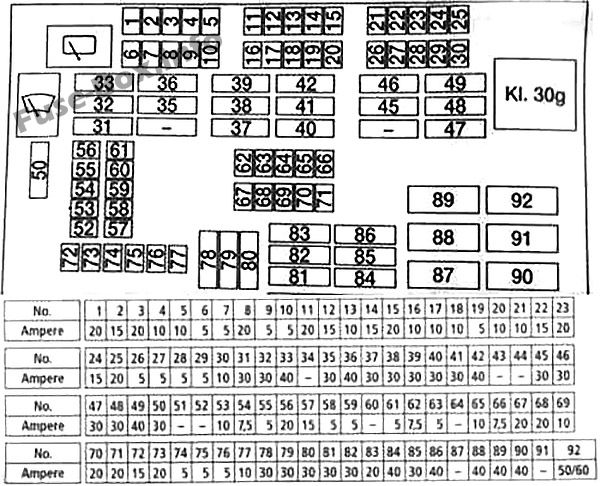

Схема блока предохранителей

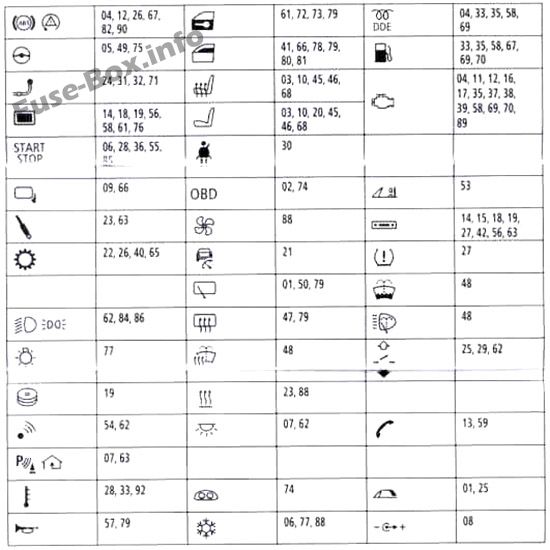

Назначение предохранителей
Расположение предохранителей может отличаться!

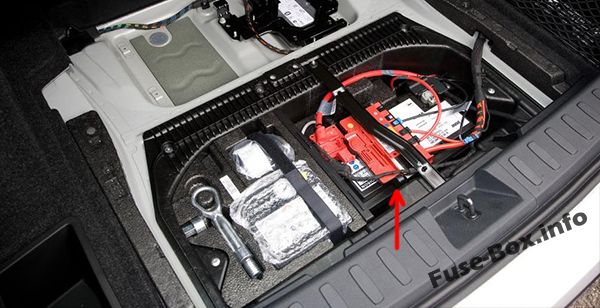

Предохранители на аккумулятор в багажнике
Предохранители на аккумулятор в багажнике

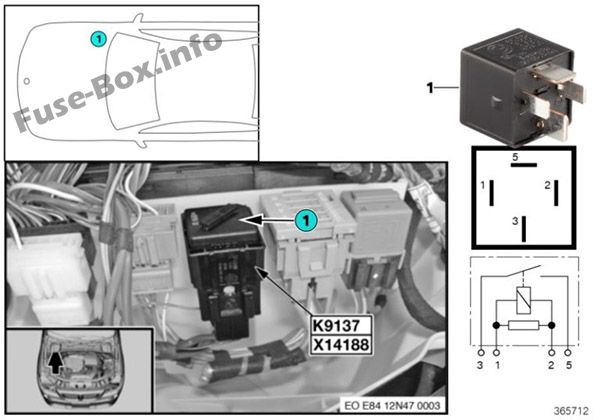

Реле в моторном отсеке
Реле в моторном отсеке
Здесь расположены реле CD-чейнджера, реле нагнетателя, реле привода регулируемых клапанов и другие, в зависимости от комплектации автомобиля.
