Предохранители и реле BMW X3 (E83, 2004-2010)

Схемы относятся к указанным годам и вариантам BMW X3 (E83, 2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.

Расположение предохранителей BMW X3 2004-2010 гг.

Расположение предохранителей BMW X3 2004-2010 гг.

Расположение блока предохранителей

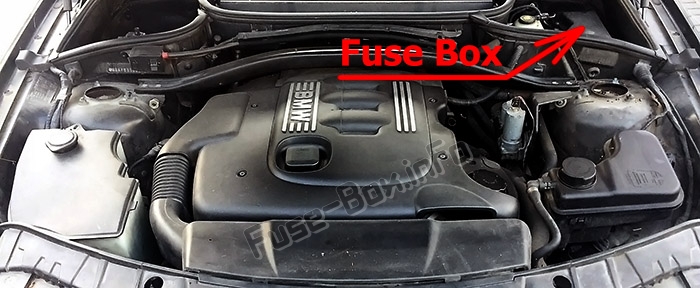

Моторного отсека

Моторного отсека

Бардачок

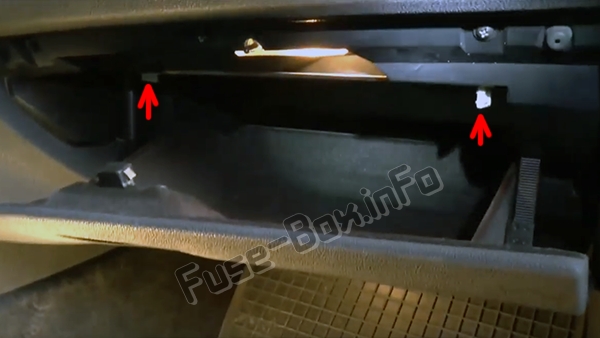

Откройте бардачок, поверните два фиксатора и потяните панель вниз.Бардачок

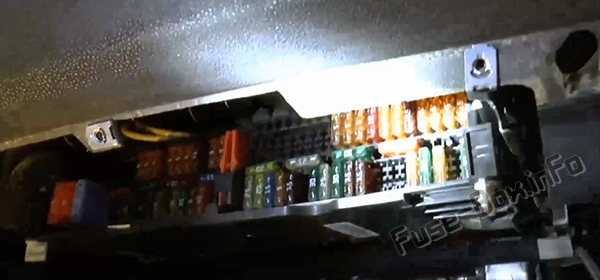

Бардачок

Блок предохранителей №1 (за перчаточным ящиком)

Расположение предохранителей может отличаться!

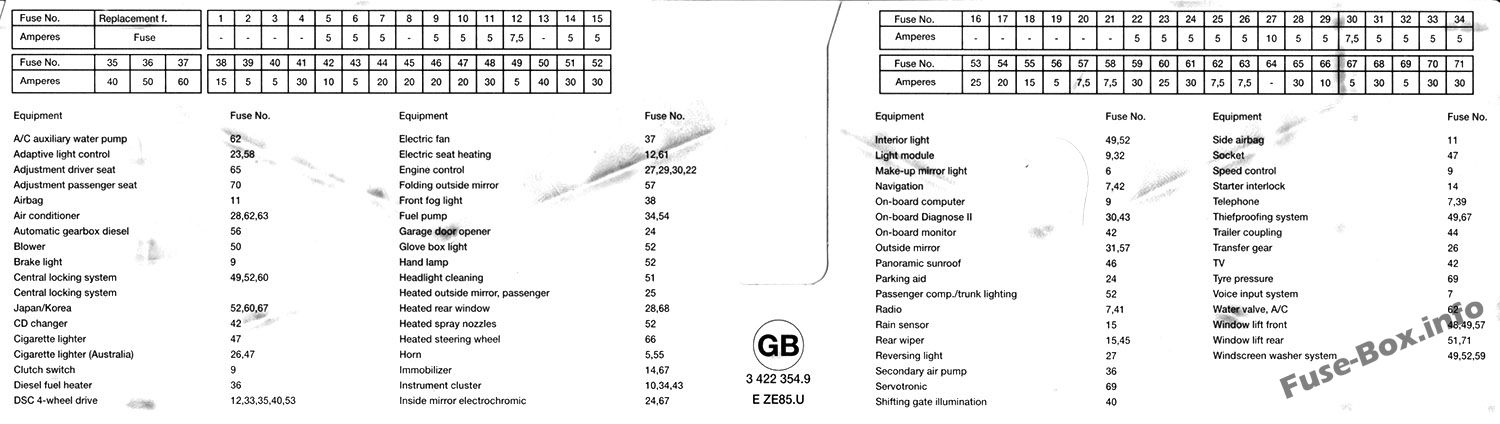

Версия 1 (открыть в новой вкладке для увеличения)

Блок предохранителей №1 (за перчаточным ящиком)

Версия 2

Назначение предохранителей (версия 2)
№AСоставная часть
F1--
F2--
F3--
F4--
F55AHorn
F65AСветильники косметического зеркала
F75AАудиосистема/навигационная система/телефонная система, аудиосистема (после 05.09)
F8--
F95AПереключатель положения педали тормоза (BPP), переключатель положения педали сцепления (CPP), переключатель фар, многофункциональный модуль управления, модуль управления функциями рулевой колонки
F105AМодуль управления приборами
F115AМодуль управления дополнительной удерживающей системой (SRS)
F127,5AМультипереключатель в сборе-центральная консоль
F13--
F145AМодуль управления иммобилайзером
F155AДатчик света, датчик дождя, омыватель/очиститель заднего стекла
F16--
F17--
F18--
F19--
F20--
F21--
F225AМодуль управления двигателем (ECM) — дизель
F235AМодуль управления направлением света фар
F245AВнутреннее зеркало заднего вида, модуль управления системой помощи при парковке
F255AЗеркало пассажирской двери, обогрев форсунок омывателя ветрового стекла (до 03/04)
F265AПрикуриватель, модуль управления раздаточной коробкой
F2710AПереключатель положения задней передачи, реле фонарей заднего хода
F285AСистема кондиционирования/отопителя, реле обогрева заднего стекла
F295AМодуль управления двигателем (ECM), реле катушки зажигания
F307,5AРазъем канала передачи данных (DLC), датчик уровня моторного масла, подогреватель топлива (дизель), модуль управления коробкой передач (TCM)
F315AМодуль управления дверями водителя
F325AПереключатель Ught (до 06.09)
F335AЦентральная консоль в сборе с несколькими переключателями
F345AМодуль управления приборами, модуль управления топливным насосом
F3540AБлок управления ABS-с DSC
F3660AПодогреватель топлива, реле насоса впрыска вторичного воздуха (AIR)
F3760AДвигатель вентилятора охлаждающей жидкости двигателя
F3815AРеле противотуманных фар
F395AМодуль управления телефоном, модуль интерфейса телефонной системы, антенна телефонной системы (до 09/05)
F405AДатчик положения рулевого колеса, лампа выбора трансмиссии
F4130AАудиоблок, усилитель аудиоблока
F4210AАудиоблок/навигационная система, CD-чейнджер, многофункциональный дисплей, телевизионный тюнер
F435AРазъем канала передачи данных (DLC), модуль управления приборами
F4420AРозетка для прицепа
F4520AПрерывистый дворник (задний)
F4620AМодуль управления люком
F4720AПрикуриватель, дополнительная розетка
F4830AМногофункциональный модуль управления
F495AАнтенный модуль, многофункциональный модуль управления
F5040AДвигатель обогревателя/вентилятора переменного тока
F5130AРеле насоса омывателя фар
F5230AМногофункциональный модуль управления
F5325AБлок управления ABS-с DSC
F5420AМодуль управления топливным насосом, реле топливного насоса
F5515AРеле звукового сигнала
F565AМодуль управления коробкой передач (TCM) (до 07.03)
F577,5AМодуль управления дверями водителя, потенциометр памяти наружных зеркал заднего вида, переключатель стеклоподъемников
F587,5AМодуль управления направлением света фар (до 07.03)
F5930AРеле электродвигателя стеклоочистителя
F6025AМногофункциональный модуль управления
F6130AПереключатель в центральной консоли в сборе
F627,5AДополнительный отопитель
F637,5AРеле муфты компрессора кондиционера
F64--
F6530AМодуль управления регулировкой сиденья водителя, переключатель насоса поясничной опоры сиденья водителя (до 03/07)
F6610AЗамок зажигания
F675AСигнализация датчик уклона, сирена сигнализации, сигнализация в салоне, датчик движения, иммобилайзер, салонное зеркало заднего вида
F6830AРеле обогрева заднего стекла
F695AМодуль управления усилителем руля, модуль управления датчиком давления в шинах
F7030AМодуль управления регулировкой сиденья переднего пассажира, переключатель насоса поясничного подпора переднего пассажира (до 03/07)
F7130AМногофункциональный модуль управления

Блок предохранителей №2 (за блоком предохранителей №1)

Блок предохранителей №2 (за блоком предохранителей №1)

Блок предохранителей №2
№AСоставная часть
F10280AРазъем перемычки (2,0/2,5 бензин (M54.N46))
F10550AЗамок зажигания
F10650AЗамок зажигания, модуль управления лампами
F10750AМодуль управления фарами, модуль управления прицепом

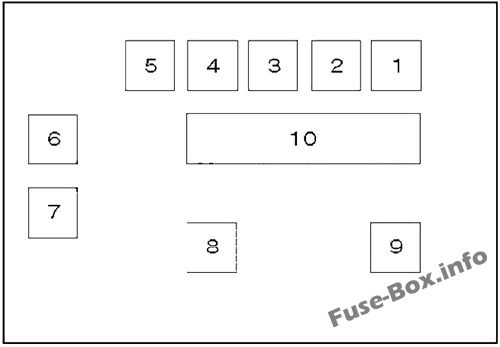

Панель реле (за перчаточным ящиком)

Панель реле (за перчаточным ящиком)

Панель реле
№Составная часть
1Реле звукового сигнала
2Реле противотуманных фар
3Реле муфты компрессора кондиционера
4Реле топливного насоса
5-
6Реле насоса впрыска вторичного воздуха (AIR)
7Реле насоса омывателя фар
8Модуль управления направлением света фар
9Модуль управления усилителем руля
10Многофункциональный блок управления - функции: сигнализация, омыватели фар, внутреннее зеркало заднего вида, омыватель/очиститель заднего стекла, омыватель/очиститель ветрового стекла
