Предохранители и реле BMW X3 (F25, 2011-2017)
Схемы относятся к указанным годам и вариантам BMW X3 (F25, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Схема предохранителей BMW X3 2011-2017
Оглавление
Блок предохранителей в бардачке
Блок предохранителей в бардачке

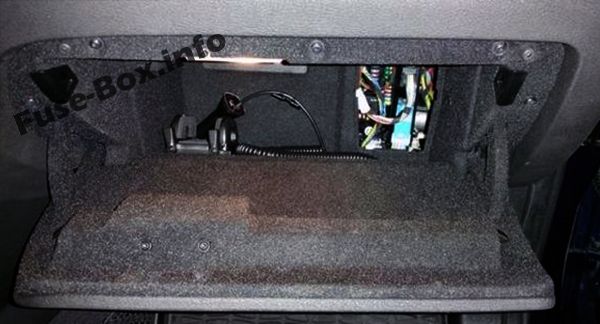

Расположение блока предохранителей
Откройте бардачок, откиньте крышку вниз.

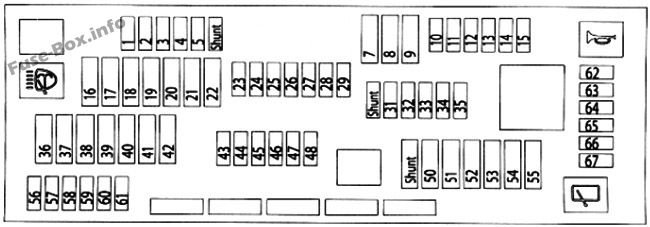

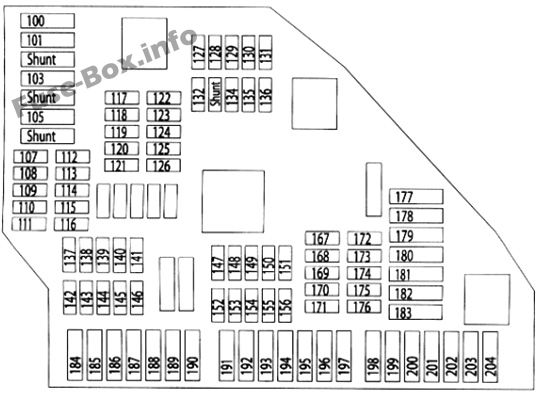

Схема блока предохранителей

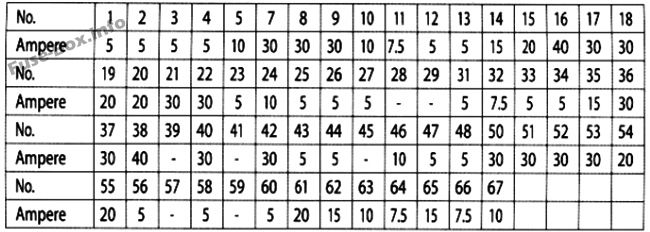

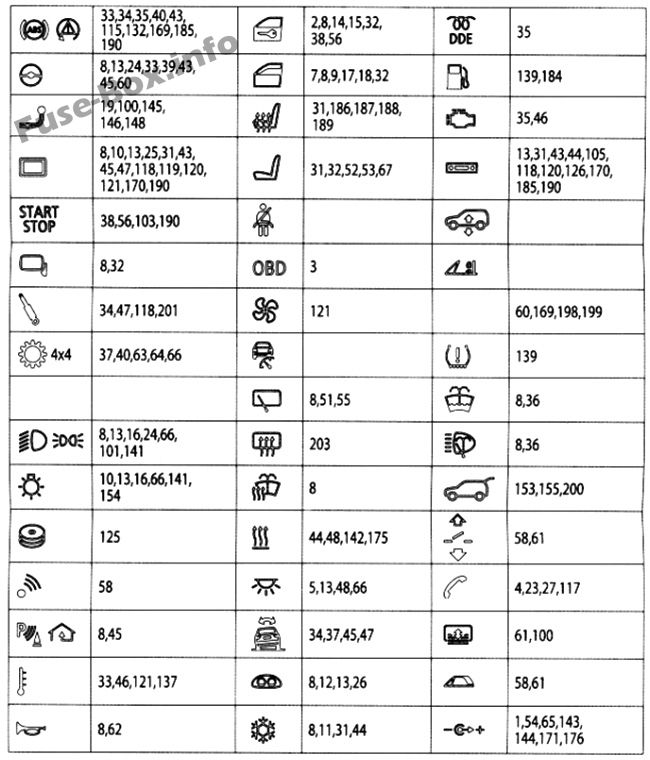

Назначение предохранителей
Расположение предохранителей может отличаться!
Блок предохранителей в багажнике
Блок предохранителей в багажнике

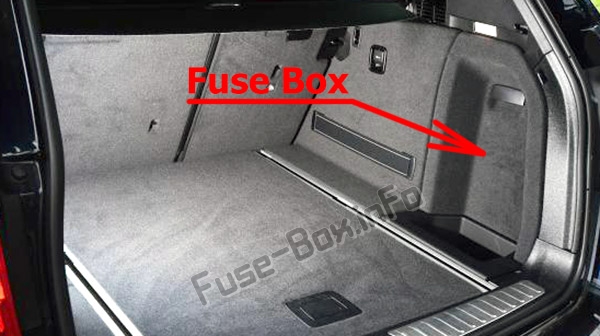

Расположение блока предохранителей
Откройте крышку на правой боковой обшивке и снимите шумоизоляцию.
Схема блока предохранителей

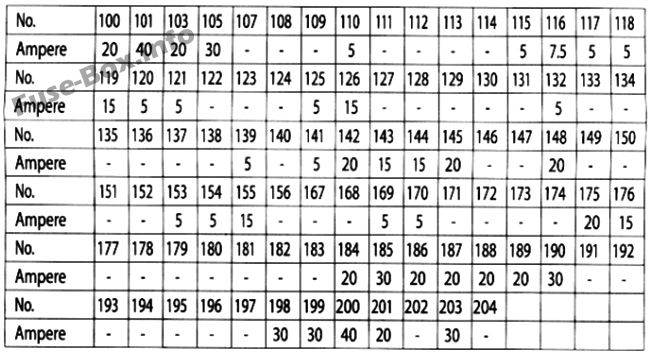

Назначение предохранителей
Расположение предохранителей может отличаться!
Модуль распределения питания

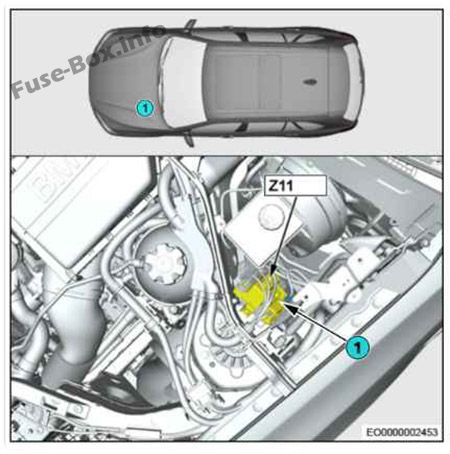

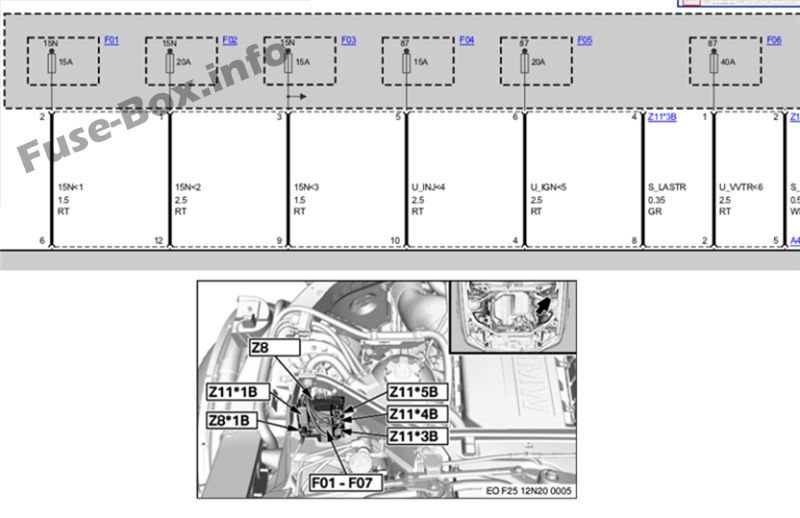

Модуль распределения питания
Он расположен в моторном отсеке, с левой стороны.
Так же содержит некоторые реле, например для буксируемой техники
