Предохранители и реле BMW X5 (E53, 2000-2006)
Схемы относятся к указанным годам и вариантам BMW X5 (E53, 2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Схема предохранителей BMW X5 2000-2006 гг.
Оглавление
Блок предохранителей в бардачке
Блок предохранителей в бардачке

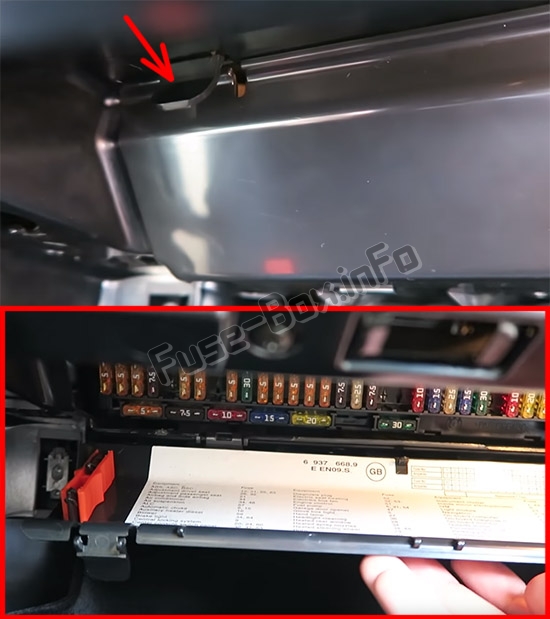

Расположение блока предохранителей
Откройте бардачок, отцепите два держателя вверху, потяните панель вниз.

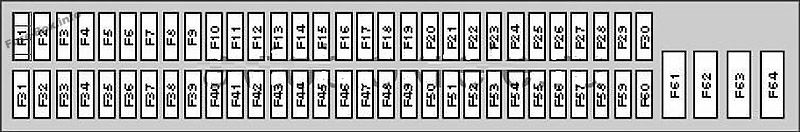

Схема блока предохранителей
Расположение предохранителей может отличаться! Ваша точная схема расположения предохранителей находится под этим блоком предохранителей.
Назначение предохранителей в бардачке | № | A | Составная часть |
|---|---|---|
| F1 | 5A | Подключение шины данных, приборная панель |
| F2 | 5A | Модуль управления лампами |
| F3 | 5A | Отопитель/кондиционер (AC) (до 01.02) |
| F4 | 5A | Реле катушки зажигания |
| F5 | 7,5A | Генератор, датчик уровня моторного масла, блок предохранителей/реле электродвигателя вентилятора охлаждения |
| F6 | 5A | Внутреннее зеркало заднего вида, модуль управления системой помощи при парковке (до 02/04), модуль управления системой контроля давления в шинах |
| F7 | 5A | Реле катушки зажигания |
| F8 | 5A | Подсветка приборов |
| F9 | 5A | Подушка безопасности, датчик положения педали тормоза (BPP), блок управления лампами |
| F10 | 15A | Horn |
| F11 | 5A | Иммобилайзер |
| F12 | 5A | Подсветка приборов, датчик положения руля |
| F13 | 5A | Сигнализация, внутреннее зеркало заднего вида |
| F14 | 5A | Многофункциональный модуль управления 1 |
| F15 | 5A | Блок управления системой контроля давления в шинах (до 02/04) |
| F16 | 5A | Замок зажигания |
| F17 | 5A | Модуль управления освещением салона |
| F18 | - | - |
| F19 | - | - |
| F20 | 30A | Модуль управления дверями водителя |
| F21 | 30A | Электрические сиденья |
| F22 | - | - |
| F23 | - | - |
| F24 | 30A | Блок управления дверями пассажира |
| F25 | 25A | Розетка для зарядки, прикуриватель |
| F26 | 30A | Реле главных цепей зажигания |
| F27 | 20A | Многофункциональный модуль управления 1 |
| F28 | 30A | Омыватели фар |
| F29 | 10A | Воздушная подушка |
| F30 | - | - |
| F31 | 5A | Управление двигателем |
| F32 | 5A | Реле главных цепей зажигания, многофункциональный модуль управления2 |
| F33 | 5A | Зажигалка |
| F34 | 7,5A | Обогрев заднего стекла, обогреватель/кондиционер (AC) |
| F35 | - | - |
| F36 | 5A | Зарядная розетка |
| F37 | 5A | Многофункциональный модуль управления 2 |
| F33 | - | - |
| F39 | 5A | Выключатель положения педали сцепления (CPP), иммобилайзер |
| F40 | 30A | Стеклоочистители |
| F41 | 5A | Очиститель/омыватель заднего стекла, многофункциональный блок управления 1 |
| F42 | 5A | Внутренние светильники |
| F43 | 5A | Приборная доска |
| F44 | 5A | Подушка безопасности, электрические сиденья |
| F45 | 5A | Приборная доска |
| F46 | 7,5A | Модуль управления раздаточной коробкой |
| F47 | 25A | Реле топливного насоса (FP) |
| F48 | 7,5A | Отопитель/кондиционер (AC) |
| F49 | - | - |
| F50 | - | - |
| F51 | 10A | Антиблокировочная тормозная система (ABS), управление двигателем |
| F52 | 15A | Разъем канала передачи данных (DLC) (до 09/00) |
| F53 | 25A | Многофункциональный модуль управления 2 |
| F54 | 15A | Модуль управления коробкой передач (TCM) |
| F55 | 30A | Антиблокировочная тормозная система (АБС) |
| F56 | - | - |
| F57 | 15A | Модуль управления подвеской |
| F58 | 20A | Люк на крыше |
| F59 | 20A | Дополнительный отопитель |
| F60 | 30A | Многофункциональный модуль управления 1 |
| F61 | 50A | Двигатель вентилятора охлаждающей жидкости двигателя |
| F62 | 50A | Реле насоса впрыска вторичного воздуха (AIR) |
| F63 | 50A | Антиблокировочная тормозная система (АБС) |
| F64 | 50A | Отопитель/кондиционер (AC) |
Блок реле под бардачком
Блок реле под бардачком

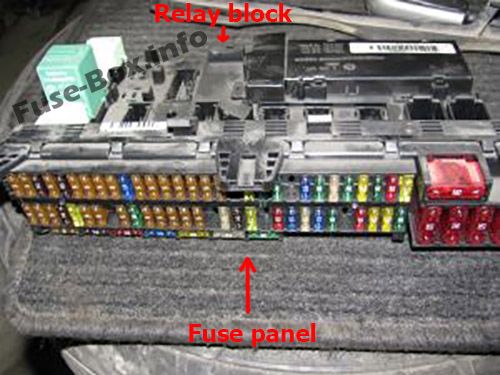

Расположение блока предохранителей
Он расположен за блоком предохранителей.

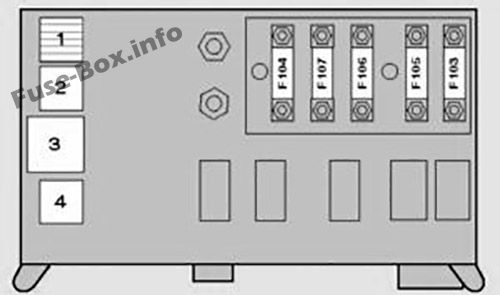

Диаграмма
| № | A | Составная часть |
|---|---|---|
| 1 | Реле насоса подкачки топлива — Дизель | |
| 2 | - | |
| 3 | Модуль управления освещением салона | |
| 4 | Реле звукового сигнала | |
| F103 | - | - |
| F104 | 100A | Свечи накаливания |
| F105 | 80A | Иммобилайзер, замок зажигания-4,4/4,6 (до 02/02) |
| F106 | 50A | Замок зажигания, модуль управления лампами |
| F107 | 50A | Модуль управления лампами |
Блок предохранителей в багажнике
Блок предохранителей в багажнике

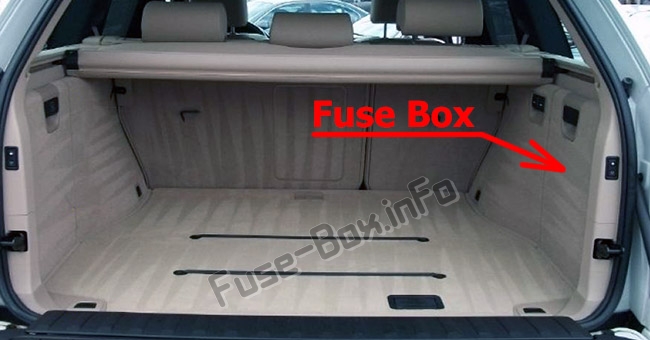

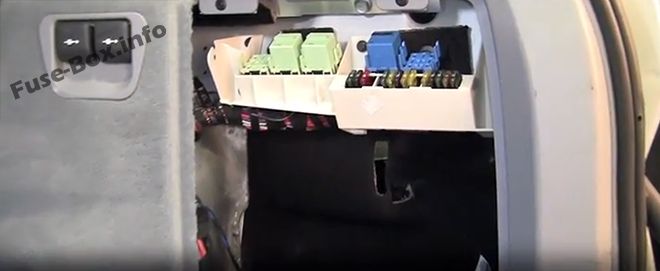

Расположение блока предохранителей
Он расположен с правой стороны, за крышкой.

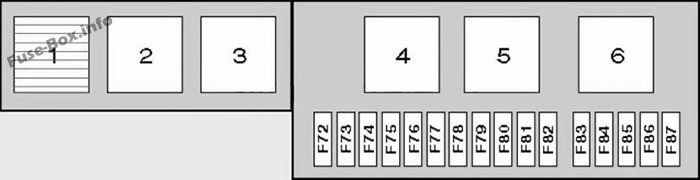

Схема блока предохранителей
Расположение предохранителей может отличаться!
Назначение предохранителей и реле в багажнике | № | A | Составная часть |
|---|---|---|
| 1 | Реле обогрева заднего сиденья | |
| 2 | Реле обогрева заднего стекла | |
| 3 | Реле аудиоблока | |
| 4 | Реле открывания крышки багажника/двери задка-нижнее | |
| 5 | Реле регулировки заднего сиденья | |
| 6 | Реле открывания крышки багажника/двери задка-верхнее | |
| F72 | 30A | Аудиосистема, навигационная система |
| F73 | 7.5A | Реле катушки зажигания |
| F74 | 10A | телефон |
| F75 | 5A | Аудиосистема, навигационная система |
| F76 | - | - |
| F77 | 30A | Задние сиденья с электроприводом |
| F78 | 20A | Розетка для прицепа |
| F79 | 7.5A | Модуль управления подвеской |
| F80 | 20A | Реле катушки зажигания |
| F81 | 20A | Система омывателя/очистителя заднего стекла |
| F82 | - | - |
| F83 | 20A | Зарядное гнездо сзади |
| F84 | 7.5A | Замок крышки багажника/задней двери |
| F85 | 30A | Обогрев заднего стекла |
| F86 | 5A | Дополнительный отопитель |
| F87 | 30A | Насос компрессора подвески |
Некоторые реле также могут располагаться под обшивкой, в багажном отделении. Например реле насоса компрессора, реле компрессора насоса пневмоподвески.

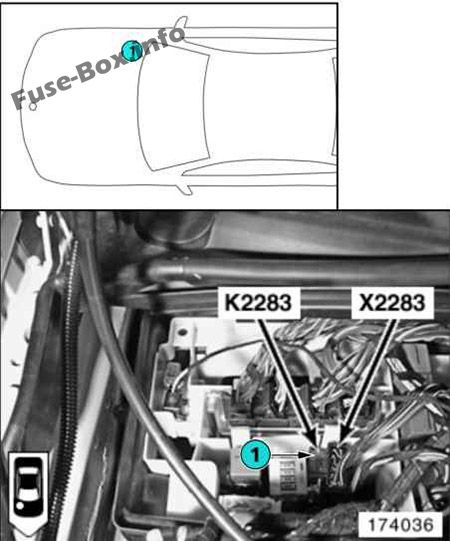

Предохранители и реле в моторном отсеке
Предохранители и реле в моторном отсеке

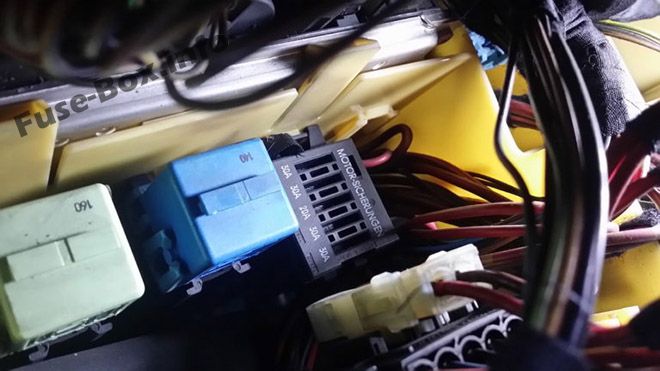

Некоторые реле расположены в монтажном блоке, под капотом (реле звукового сигнала, реле свечей накаливания, реле бензонасоса, реле омывателя фар и т.д.). В зависимости от комплектации могут быть предохранители.
