Предохранители и реле BMW X5 (E70, 2007-2013)
Схемы относятся к указанным годам и вариантам BMW X5 (E70, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Расположение предохранителей BMW X5 2007-2013 гг.
Оглавление
Блок предохранителей на панели приборов
Блок предохранителей на панели приборов

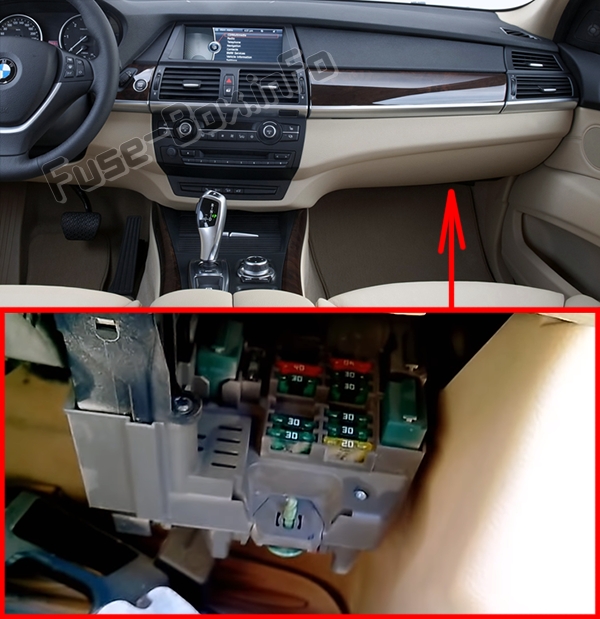

Расположение блока предохранителей
Он находится под перчаточным ящиком.
Откручиваем несколько винтов снизу, снимаем крышку;
Открутите зеленый винт;
Потяните панель вниз.

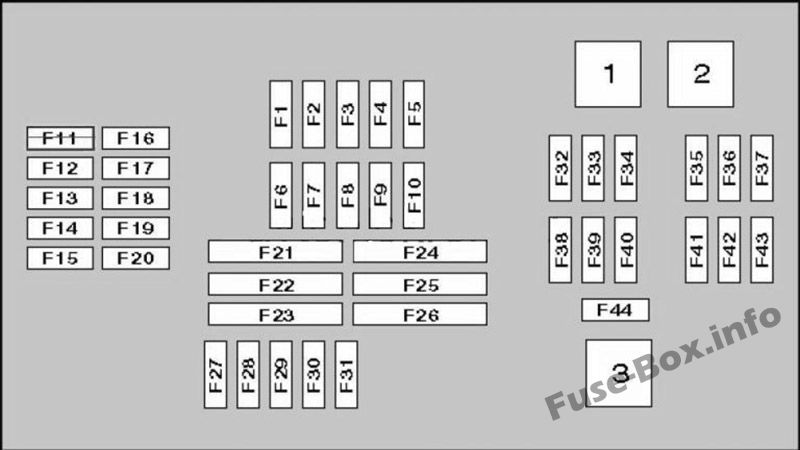

Схема блока предохранителей
Расположение предохранителей может отличаться! Ваша точная схема расположения предохранителей находится рядом с блоком предохранителей в багажном отделении.
Назначение предохранителей на панели приборов | № | A | Составная часть |
|---|---|---|
| 1 | Реле двигателя компрессора подвески | |
| 2 | Реле стеклоочистителя заднего стекла | |
| 3 | Реле электродвигателя стеклоочистителя | |
| F1 | 20A | - |
| F2 | 10A | Моторчик замка перчаточного ящика |
| F3 | 7,5A | - |
| F4 | 10A | Модуль управления двигателем (ECM) |
| F5 | 10A | - |
| F6 | 10A | - |
| F7 | 5A | - |
| F8 | 7,5A | - |
| F9 | 15A | Рога |
| F10 | 5A | - |
| F11 | 20A | - |
| F12 | 10A | Блок управления функциями рулевой колонки |
| F13 | 15A | Модуль управления коробкой передач (TCM) |
| F14 | 10A | |
| F15 | 10A | Рычаг переключения передач |
| F16 | 7,5A | Электрический стеклоподъемник |
| F17 | 7,5A | - |
| F18 | 7,5A | - |
| F19 | 5A | - |
| F20 | - | - |
| F21 | 30A | Обогрев заднего стекла |
| F22 | - | - |
| F23 | 40A | - |
| F24 | 40A | Активное рулевое управление |
| F25 | 30A | - |
| F26 | 30A | Насос омывателя фар |
| F27 | 15A | Центральный замок |
| F28 | 15A | Центральный замок |
| F29 | 40A | Задние электрические стеклоподъемники |
| F30 | 30A | Центральный замок |
| F31 | 40A | Задние электрические стеклоподъемники |
| F32 | 40A | Насос компрессора подвески |
| F33 | 30A | - |
| F34 | 30A | - |
| F35 | 30A | Управление двигателем |
| F36 | 30A | Управление двигателем |
| F37 | 30A | Мотор стеклоочистителя заднего стекла |
| F33 | 30A | - |
| F39 | 40A | - |
| F40 | 30A | Модуль управления АБС |
| F41 | 7.5A | |
| F42 | 30A | Управление двигателем |
| F43 | 30A | Управление двигателем |
| F44 | 30A | Мотор стеклоочистителя |
Ниже представлен один из вариантов расположения предохранителей, который вы можете найти возле блока предохранителей в багажнике вашего автомобиля.
Блок предохранителей в багажнике
Блок предохранителей в багажнике

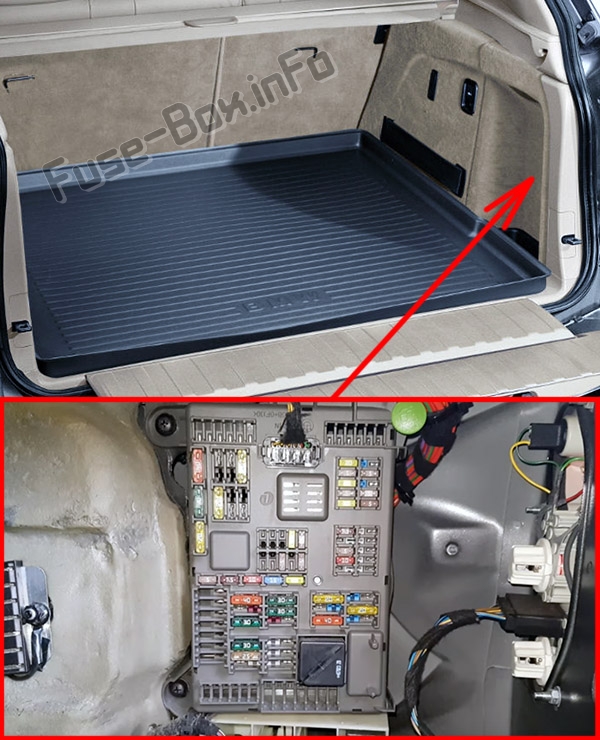

Расположение блока предохранителей
Он расположен с правой стороны, за крышкой и шумоизоляцией.

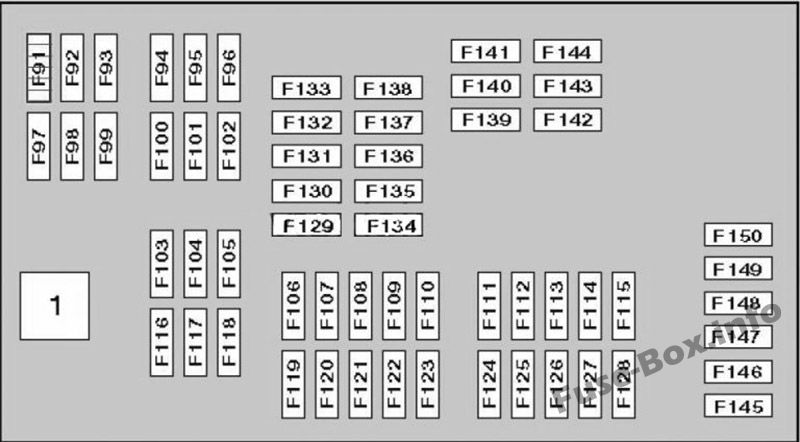

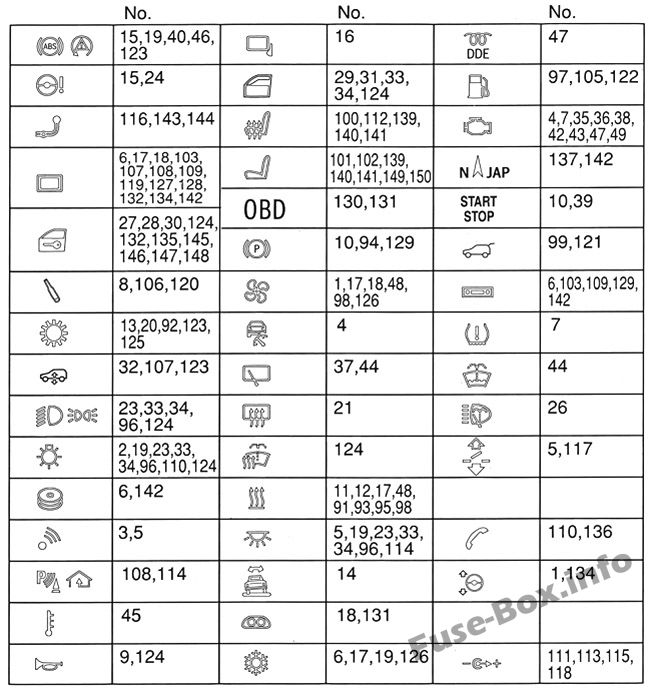

Схема блока предохранителей
Расположение предохранителей может отличаться! Ваша точная схема расположения предохранителей находится рядом с этим блоком предохранителей.
Назначение предохранителей в багажнике | № | A | Составная часть |
|---|---|---|
| 1 | Реле отключения цепи | |
| F91 | 30А/40А | - |
| F92 | 25A | Модуль управления раздаточной коробкой |
| F93 | 40A | - |
| F94 | 30A | (30А) Модуль управления стояночным тормозом |
| F95 | 30А/40А | - |
| F96 | 40A | - |
| F97 | 20A | - |
| F98 | 15А/20А | - |
| F99 | 40A | (40A) Модуль управления открытием/закрытием задней двери |
| F100 | 20A | - |
| F101 | 30A | - |
| F102 | 30A | - |
| F103 | 30A | (30A) Выходной усилитель аудиоблока |
| F104 | - | - |
| F105 | 30A | - |
| F106 | 7,5A | - |
| F107 | 10A | - |
| F108 | 5A | - |
| F109 | 10A | Приемник навигационной системы |
| F110 | 7,5A | - |
| F111 | 20A | прикуриватель (гнездо основной пепельницы) |
| F112 | 5A | - |
| F113 | 20A | прикуриватель (консоль центрального подлокотника) |
| F114 | 5A | - |
| F115 | - | - |
| F116 | 20A | Розетка для прицепа |
| F117 | 20A | - |
| F118 | 20A | - |
| F119 | 5A | Модуль управления мультимедиа |
| F120 | 5A | Модуль управления активной подвеской |
| F121 | 5A | Модуль управления открытием/закрытием задней двери |
| F122 | - | - |
| F123 | - | - |
| F124 | 5A | Блок предохранителей/реле на приборной панели |
| F125 | 5A | Модуль управления раздаточной коробкой |
| F126 | 5A | - |
| F127 | - | - |
| F128 | - | - |
| F129 | 5A | - |
| F130 | - | - |
| F131 | 5A | - |
| F132 | 7,5A | - |
| F133 | - | - |
| F134 | 5A | Блок управления функциями рулевой колонки |
| F135 | 20A | Модуль управления открытием/закрытием задней двери |
| F136 | 5A | - |
| F137 | 5A | Навигационная система |
| F138 | - | - |
| F139 | 20A | - |
| F140 | 20A | Модуль управления морским театром, левый передний |
| F141 | 20A | Блок управления подогревом правого переднего сиденья |
| F142 | 20A | Модуль управления мультимедиа |
| F143 | 25A | Модуль управления прицепом |
| F144 | 5A | Модуль управления прицепом |
| F145 | 10A | Электродвигатель вспомогательного закрывания двери, правая передняя |
| F146 | 10A | Электродвигатель вспомогательного закрывания двери, левая передняя |
| F147 | 10A | Электродвигатель вспомогательного закрывания задней левой двери |
| F148 | 10A | Электродвигатель вспомогательного закрывания двери, правая задняя |
| F149 | 5A | Многофункциональный переключатель переднего левого сиденья |
| F150 | 5A | Многофункциональный переключатель переднего правого сиденья |
Ниже представлен один из вариантов расположения предохранителей, который вы можете найти возле блока предохранителей в багажнике вашего автомобиля.

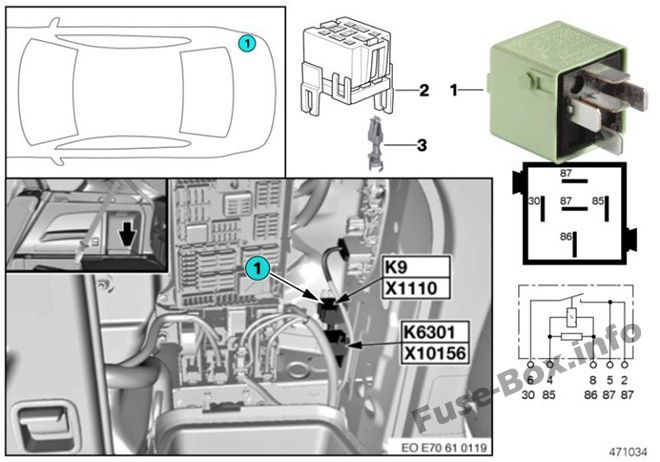

Рядом с блоком предохранителей могут быть дополнительные реле
Предохранители на аккумуляторе
Предохранители на аккумуляторе

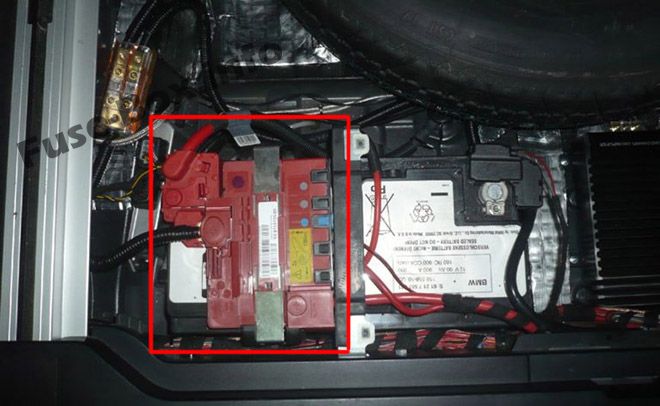

Находится на аккумуляторе в багажнике, под обшивкой.
Диаграмма
| № | Составная часть |
|---|---|
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле управления подъемом клапана |

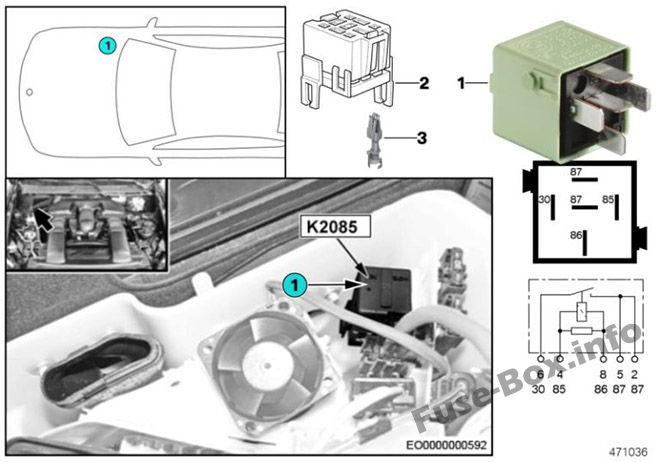

Блок в моторном отсеке
Блок в моторном отсеке
Его составляющие зависят от года выпуска и комплектации автомобиля.
Диаграмма
| № | Составная часть |
|---|---|
| 1 | Электронный блок управления двигателем |
| 2 | Реле управления подъемом клапана |
| F1 | (40А) Реле управления подъемом клапана |
