Предохранители и реле Предохранители и реле BMW X2 U10 (2024–2026)
Схемы относятся к указанным годам и вариантам Предохранители и реле BMW X2 U10 (2024–2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.

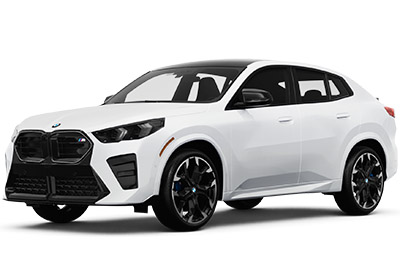

В этой статье мы рассматриваем второе поколение BMW X2 (U10), имеется по адресу:2023. Вот вы найдете Диаграмма блока предохранителей BMW X2 2024, 2025 и 2026, получить информацию о расположении предохранителелей внутри автомобиля и узнать о назначении каждого Предохранителя (функции Предохранителя).
См.BMW X2:
Схема предохранителей BMW X2 U10
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

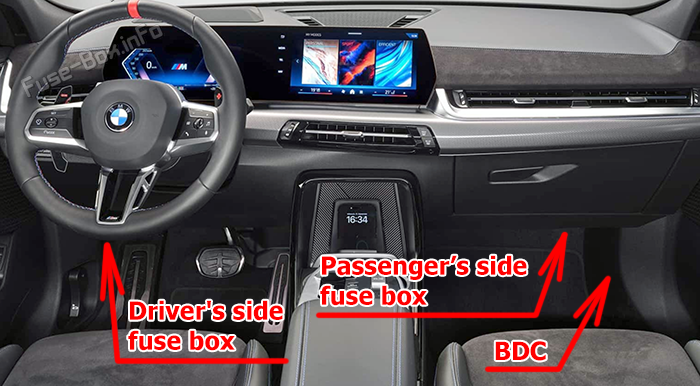

Две Предохранительные панели расположены под приборной доской – первая с пассажирской стороны, вторая со стороны водителя (возможно, вам потребуется снять защитную обрезку). На регуляторе кузова, который расположен в пассажиро-боковой стойке, за обрезкой также имеется несколько предохранителелей.
Диаграмма блока предохранителей
Диаграмма блока предохранителей

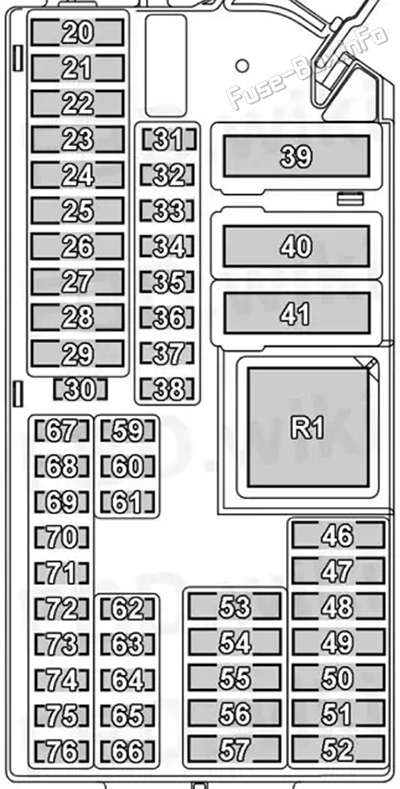

Пассажирская сторона блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 20 | 30A | Топливный насос |
| 21 | 15A | Блок инструментов, дисплей HUD, Infotainment |
| 23 | 30A | Модуль замены; резервного реле |
| 24 | 40A | Замок крышки багажника (хвостовой заслонки); автоматическая задняя дверь закрывается |
| 25 | 30A | 6.7 Электрозеркала |
| 26 | 30A | Двигатель для сжигания: впрыск топлива и аналогичная электроника |
| 27 | 40A | Дефростер заднего окна (дефростор), модуль управления функцией рулевой колонки |
| 28 | 30A | Дефростер заднего окна (дефростор), модуль управления функцией рулевой колонки |
| 29 | 40A | Диагностика на борту (на борту) OBD), инфокаентация,BCP, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 32 | 5A | Сигнализация |
| 33 | 7.5A | Модуль двери с автоматическим мягким закрытием |
| 36 | 7.5A | Блок приборов, датчики стоянки/удаленный доступ (открытие дверей, ) HUD), Infotainment |
| 37 | 7.5A | Гибридная система |
| 38 | 5A | Модуль замены; резервного реле |
| 39 | 50A | Модуль прицепа |
| 40 | 60A | Диагностика на борту (на борту) OBD), инфокаентация,BCP, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 41 | 40A | Двигатель для сжигания: звуковая система |
| 46 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 47 | 30A | Регулировка сиденья |
| 48 | 20A | Модуль прицепа |
| 49 | 30A | Двигатель для сжигания: индикатор Cutie Viteze Automata, Sistem EDC, указатель системул де трактантинун интеграла/передача,EDC, Управление автоматической трансмиссией передач,AWD, впрыск топлива и аналогичная электроника |
| 20A | Гибридная система: индикатор Cutie Viteze Automata, Sistem EDC, указатель системул де трактантинун интеграла/передача,EDC, Управление автоматической трансмиссией передач,AWD, впрыск топлива и аналогичная электроника | |
| 50 | 30A | Модуль прицепа |
| 51 | 15A | Двигатель для сжигания: впрыск топлива и аналогичная электроника |
| 52 | 10A | Двигатель для сжигания: впрыск топлива и аналогичная электроника |
| 53 | 30A | Отапливаемые сиденья |
| 54 | 20A | Модуль прицепа |
| 56 | 10A | Двигатель для сжигания: впрыск топлива и аналогичная электроника |
| 57 | 40A | Двигатель для сжигания: модуль управления трансмиссией; реле для замены |
| 60 | 5A | Дефростер заднего окна (дефростор), модуль управления функцией рулевой колонки |
| 61 | 10A | Модуль управления функцией рулевой колонки |
| 62 | 10A | Помощь в вождении |
| 63 | 5A | Электроэнергетика |
| 64 | 5A | Внутренние огни |
| 65 | 7.5A | Стояночные датчики/удаленный доступ (открыватель двери), дисплей HUD |
| 66 | 5A | Регулировка сиденья |
| 67 | 10A | Помощь в вождении |
| 68 | 5A | Стояночные датчики/удаленный доступ (открыватель двери гаража) |
| 69 | 5A | Помощь в вождении |
| 70 | 5A | Замок крышки багажника (хвостовой заслонки); автоматический запорный ход, внутренние огни |
| 71 | 10A | Ремни безопасности |
| 73 | 7.5A | модуль управления трансмиссией; резервное реле, электрохромное зеркало заднего вида |
| 74 | 7.5A | Топливное впрыскивание и аналогичная электроника, гибридная система |
| 76 | Стояночные датчики/удаленный доступ (открытие дверей), Infotainment |
Водитель сбоку блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 24 | 40A | Звуковая система |
| 25 | 30A | Электрические окна, электрические зеркала |
| 30 | 5A | Infotainment,START-STOP системы |
| 36 | 7.5A | Модуль двери с автоматическим мягким закрытием |
| 37 | 7.5A | Электропроводка, плугин-гибрид |
| 38 | 5A | 48V |
| 38 | 7.5A | Электропроводка, плугин-гибрид: 48В |
| 39 | 40A | Система кондиционирования воздуха, нагревание/независимое офф. обогреватель |
| 40 | 40A | Двигатель для сжигания: электрические зеркала |
| 41 | 50A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), стояночный тормоз,START-STOP системы |
| 47 | 30A | Регулировка сиденья |
| 49 | 20A | Электрический, плугин-гибрид:DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 51 | 30A | Звуковая система, Infotainment |
| 52 | 7.5A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 53 | 30A | Отапливаемые сиденья |
| 55 | 7.5A | Электрический, плугин-гибрид:DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 56 | 10A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 56 | 15A | Электрический, плугин-гибрид:DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 57 | 40A | Двигатель для сжигания: модуль управления трансмиссией; реле для замены |
| 60 | 5A | Дефростер заднего окна (дефростор), модуль управления функцией рулевой колонки |
| 62 | 10A | Помощь в вождении |
| 63 | 5A | Звуковая система |
| 64 | 5A | Внутренние огни |
| 66 | 5A | Регулировка сиденья |
| 67 | 15A | Электрическая, плугин-гибридная: гибридная система |
| 68 | 5A | Электрический вентилятор, датчики стоянки/дистанционное открывание (открыватель двери), помощь вождению, гибридная система |
| 69 | 7.5A | NFC |
| 70 | 5A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM гибридная система |
| 71 | 10A | Индикатор передачи /DSC- контроль динамической устойчивости /SMG- Последовательный ручной коробок передач |
| 72 | 5A | Помощь в вождении |
| 74 | 5A | 48V гибридная система |

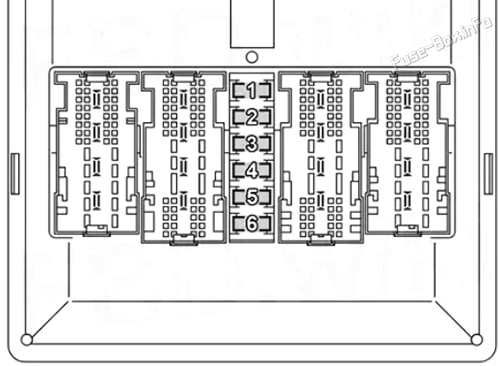

Регулятор домена кузова
| № | Ампы | Описание |
|---|---|---|
| F1 | 5A | Модуль управления функцией рулевого столба, помощь вождению, главные фары/датчик дождя/датчик света/электронный контроль высоты движения, внутренние огни |
| F2 | 7.5A | Бортовая диагностика (на борту) OBD), гибридная система |
| F3 | 7.5A | Система кондиционирования воздуха, Велосипед, |
| F4 | 5A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12V), Infotainment, задний борт, дверной модуль с автоматическим мягким закрытием,STAR-STOP системы |
| F5 | 20A | модуль двери, автоматически закрывающийся |
| F6 | 20A | модуль двери, автоматически закрывающийся |
