Предохранители и реле Предохранители и реле BMW X3 G01 (2018–2024)
Схемы относятся к указанным годам и вариантам Предохранители и реле BMW X3 G01 (2018–2024). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.

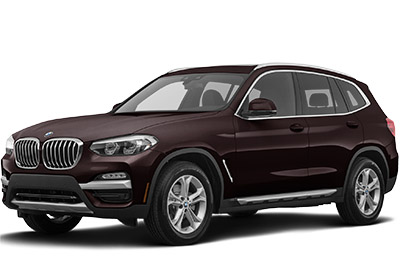

В этой статье мы рассматриваем третье поколение BMW X3 (G01), выпускавшихся с 2018 по 2024. Вот вы найдете Диаграмма блока предохранителей BMW X3 2018, 2019, 2020, 2021, 2022, 2023 и 2024, получить информацию о расположении предохранителелей внутри автомобиля и узнать о назначении каждого Предохранителя (функции Предохранителя).
Схема предохранителей BMW X3 2018-2024
Содержание
Схема блока предохранителей в салоне
Схема блока предохранителей в салоне

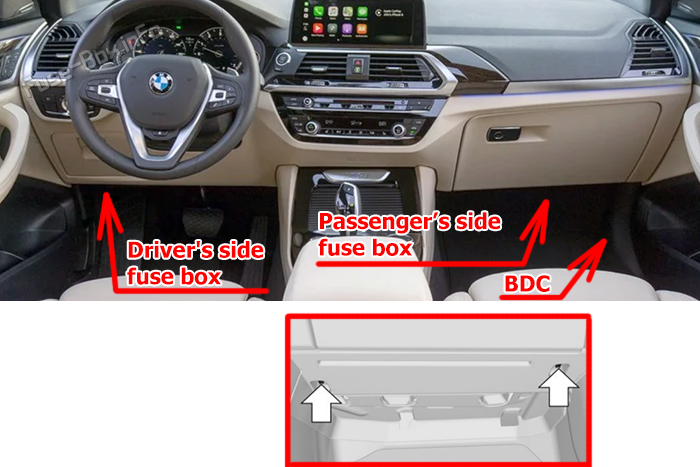

Расположение блока предохранителей
Две Предохранители расположены под приборной доской – первая с пассажирской стороны, вторая со стороны водителя (возможно, вам потребуется снять защитную обвязку – расслабленные крепежные устройства, стрелки и открытое покрытие). На регуляторе кузова, который расположен в пассажиро-боковой стойке, за обрезкой также имеется несколько предохранителелей.
Диаграмма блока предохранителей

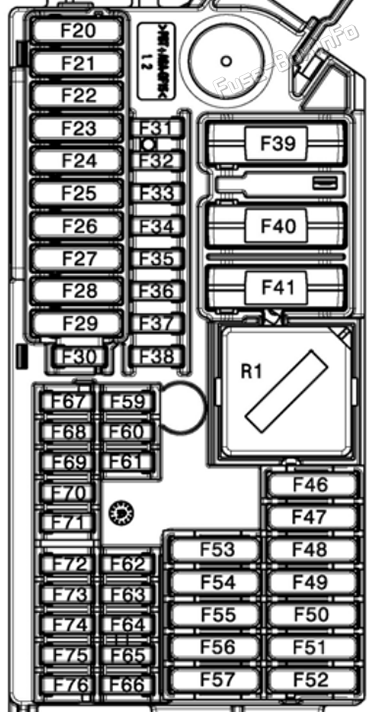

Пассажирская сторона блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 20 | 30A | Привод силового окна, дверь водителя с контрольной электроникой |
| 21 | 30A | Переднее окно для пассажиров с контрольной электроникой |
| 22 | 30A | Водитель заднего окна с контрольной электроникой |
| 23 | 30A | Заднее окно для пассажиров с контрольной электроникой |
| 24 | 30A | Автоматическая слева обратимая электромотивная реле (ремень для сидения) |
| 25 | 20A | Центр функции крыши |
| 26 | 20A | Лучи, датчики дождя, светодатчики, электронные системы контроля высоты движения |
| 28 | 40A | Контроль динамической устойчивости (DSC), ABS, стоянка |
| 29 | 20A | Лучи, датчики дождя, светодатчики, электронные системы контроля высоты движения |
| 32 | 5A | Стояночный тормоз, центральная панель управления консолью |
| 34 | 5A | Группа контроля за применением приборов |
| 36 | 5A | Функциональный центр крыши (картовый фонарь, внутреннее освещение, окружающее освещение, сигнализация) |
| 39 | 60A | Регулятор домена кузова |
| 40 | 40A | Двигатель-фанатор с выходной фазой |
| 46 | 20A | Зажигалка для сигарет, термоэлектролаберная чашка |
| 47 | 20A | Зажигалка для сигарет |
| 48 | 20A | Отопление сидений |
| 49 | 10A | Регулировка электрической рулевой колонки |
| 50 | 30A | Модуль свечей |
| 51 | 30A | B46, B48, B58, N63:: Электронный механизм управления передачей, случай передачи, 4*4 |
| 52 | 20A | Электроника для обогрева передних пассажирских сидений |
| 53 | 30A | Модуль сиденья водителя (с модулем сиденья), блок переключения боковых сидений водителя (без модуля сиденья) |
| 54 | 20A | Независимый вспомогательный обогревательный прибор |
| 55 | 30A | Передний модуль сиденья пассажира (с модулем сиденья), блок переключения регулировки сиденья переднего пассажира (без модуля сиденья) |
| 56 | 10A | Аккумуляторная батарея |
| 57 | 10A | Помощник водителя |
| 59 | 5A | Электрические зеркала, датчик дождя и света |
| 60 | 5A | Помощник водителя |
| 61 | 5A | Выключатель светового щитка, внутреннее освещение |
| 62 | 5A | Внутреннее освещение, 48В-вольтный блок управления электропитанием |
| 63 | 5A | Система кондиционирования воздуха и вентиляции |
| 64 | 5A | 7.7.8.6 блок регулировки заднего клапана сиденья водителя по ширине, поясничный блок опорного клапана водителя, блок переключения поворота сиденья (бок водителя), задний огонь задней части задней части водителя. спинка сиденья водителя заднего огня,USB Вход зарядного устройства, модуль инфляции переднего левого сиденья |
| 65 | 5A | блок регулировки клапана передней пассажирской ширины, блок опорного клапана передней части пассажирского поясничной части, блок переключателя регулировки сиденья (спереди пассажира), свет задней ступни (спереди пассажира), задней панели освещения задней панели сиденья,USB соединитель для зарядки No 2, передний модуль инфляции в праве сиденье |
| 66 | 5A | Огонь приборного щитка верхнего центра, приборный прибор верхнего переднего сиденья. огонь нижней центральной приборной панели, огонь боковой приборной панели для водителя/пассажира, огонь для передней/правосторонней ступни |
| 67 | 5A | Водительский коммутатор дверей, дверной коммутатор сиденья, внутренний ручной огонь двери водителя, освещение дверной панели для обрезки дверей (центр), освещение дверного карманного освещения водителя, освещение дверной панели для обрезки двери (верхняя часть), освещение с левого ручка переднего ручка, освещение с левого хода с левой стороны Тветера |
| 68 | 5A | Внешнее зеркало пассажира, дверной коммутатор пассажира, освещение внутренней дверной ручки пассажира, освещение дверной панели (центра), освещение дверного кармана пассажира, освещение передней дверной обрезки (верхняя часть), освещение переднего слайда, освещение справа от среднего расстояния, светлое переднее правое твиттер |
| 69 | 5A | Электрический вентилятор,DME- система,IVM модуль |
| 70 | 5A | Задний распределительный щит, реле отключения электрических вентиляторов, электрический вентилятор, впрыск топлива и аналогичная электроника |
| 71 | 5A | Внутреннее освещение. Камера (с камерой с окружным движением), камера заднего вида |
| 72 | 5A | Индикатор переключения скорости,DSC, SMG |
| 73 | 5A | Группа контроля за применением приборов |
| 74 | 5A | Электрический вентилятор, аккумулятор, 48В |
| 75 | 10A | Модуль безопасности при столкновении |
| 76 | 10A | Включатель переключателя рулевой колонки |

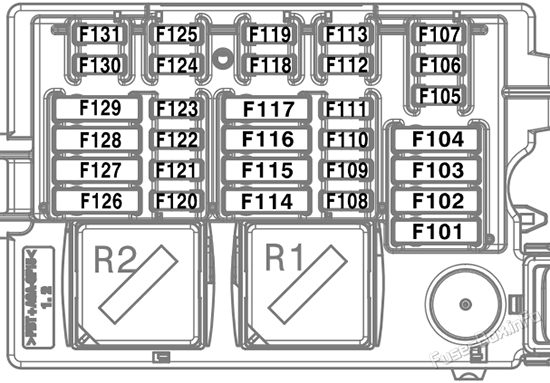

Водитель сбоку блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 105 | 7.5A | Впрыск топлива и аналогичная электроника |
| 107 | 10A | Топливный насос, гибридная система |
| 108 | 15A | Впрыск топлива и аналогичная электроника, гибридная система |
| 110 | 5A | Вспомогательный электронагреватель, переднее освещение с люфтом среднего дальности |
| 111 | 5A | Задний распределительный щит |
| 117 | 30A | Гибридный: Автоматическая трансмиссия, переносной случай |

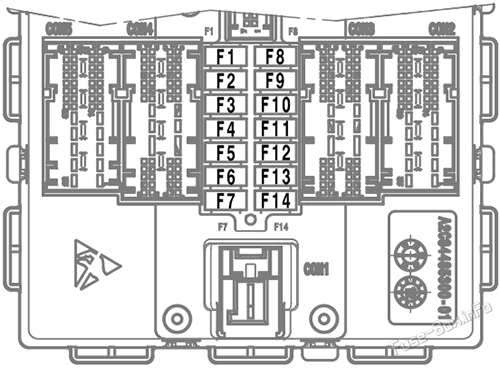

Регулятор домена кузова
| № | Ампы | Описание |
|---|---|---|
| 4 | 20A | Заблокировать реле, отпереть реле (двери, крышка топливного бака) |
| 6 | 20A | Реле запирания дверей водителя (дверная замок водителя, дверная замок переднего пассажира, замок задней двери водителя, замок двери задней двери пассажира, центральный привод замка двери заправочного устройства) |
| 7 | 15A | Сигнал (на английском языке) |
| 10 | 5A | Блок переключения рулевой колонки, передняя вентиляционная решетка, звукодиодная панель, осветительный блок, головной блок |
| 11 | 7.5A | Диагностический соединитель, электронный контроль высоты движения, вертикальная динамичная платформа |
| 12 | 7.5A | Система отопления/кодировки воздуха, модуль функционирования задних дверей, датчики дождя/света/солнечных/конденсационных процессов |
| 13 | 5A | Инфоляция, дверной модуль/автоматического мягкого закрытия закрытый,START-STOP системы |
Схема блока предохранителей в багажном отсеке
Схема блока предохранителей в багажном отсеке

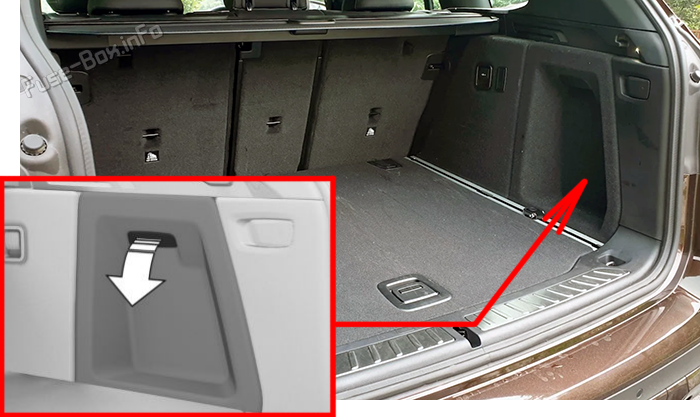

Расположение блока предохранителей
Предохранители расположены в грузовом пространстве справа за крышкой. - Это не так.блок предохранителей расположен за звуковой изоляцией.

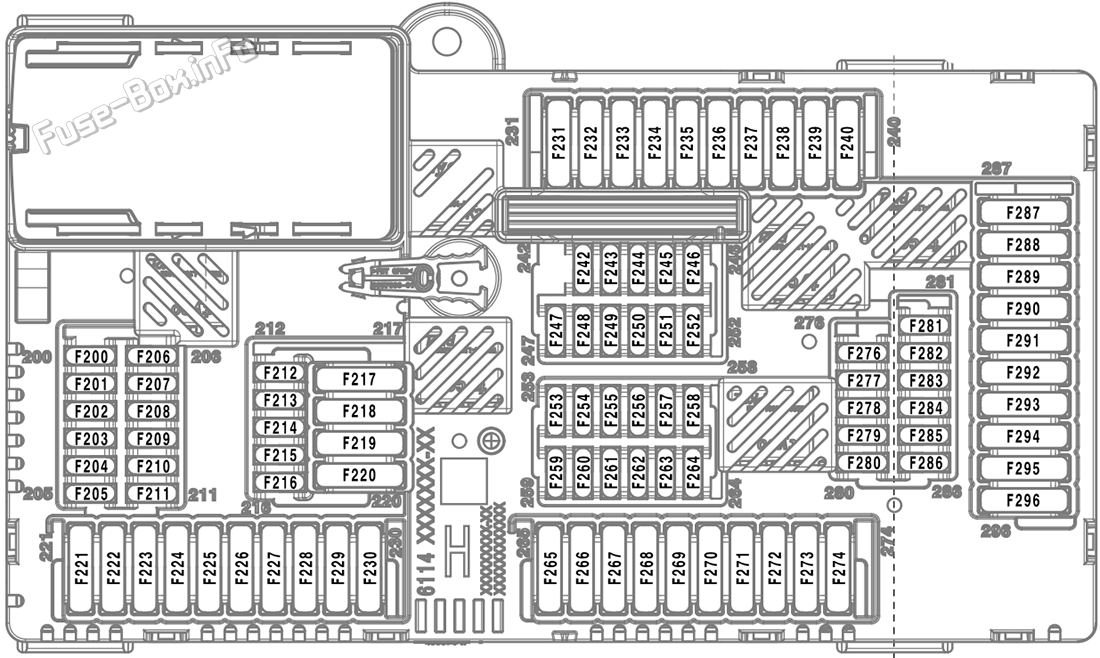

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 200 | Кондиционирования воздуха | |
| 203 | 7.5A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 204 | 5A | Помощь вождению |
| 5A | Система кондиционирования воздуха, помощь вождению | |
| 206 | 5A | Помощь вождению |
| 208 | 5A | Помощь вождению |
| 209 | 5A | Индикатор передачи /DSC- контроль динамической устойчивости /SMG- последовательность ручной передачи,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM гибридная система |
| 5A | Звуковая система, впрыск топлива и аналогичная электроника, гибридная система | |
| 210 | 5A | Модуль управления функцией рулевой колонки |
| 212 | 15A | HUD, развлечения для задних сидений |
| 214 | 5A | USB |
| 215 | 5A | Развлечения для задних сидений |
| 216 | 5A | Развлечения для задних сидений |
| 217 | 40A | Infotainment |
| 218 | 20A | Развлечения для задних сидений |
| 220 | 30A | Развлечения для задних сидений |
| 224 | 30A | Система контроля уровня (компрессорная реле воздушно-воздушно-воздушной подвесной системы), система динамического привода, система подвески воздуха |
| 225 | 20A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 226 | 40A | Задний стеклоочиститель, замок багажной крышки, мягкое автоматическое закрытие |
| 227 | 30A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 230 | 30A | Ремни безопасности |
| 231 | 30A | Дефростер заднего окна (дефростер) |
| 240 | 20A | Модуль прицепа |
| 244 | 5A | Сигнализация, реле топливного насоса/регулятор топливного насоса, дверной модуль с автоматическим мягким закрытием |
| 252 | 5A | Кондиционирования воздуха, гибридная система, внутренние огни |
| 254 | 5A | Замок крышки (хвостовой врата)/ |
| 255 | 5A | Помощь вождению |
| 257 | 5A | Ремни безопасности, модуль управления функцией рулевой колонки |
| 259 | 15A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 262 | 5A | Кондиционирования воздуха |
| 264 | 10A | Замок крышки (хвостовой врата)/ |
| 267 | 30A | Подогретые сиденья, регулировка сидений |
| 269 | 30A | Индикатор передачи /DSC- контроль динамической устойчивости /SMG- Последовательный ручной коробок передач |
| 271 | 30A | Реле топливного насоса/регулятор топливного насоса,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 273 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 278 | 5A | Гибридная система |
| 279 | 5A | Замок крышки (хвостовой врата)/ |
| 280 | 10A | Топливный насос, гибридная система |
| 282 | 20A | Модуль прицепа |
| 284 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В), модуль прицепа |
| 289 | 20A | Модуль прицепа |
| 295 | 30A | Модуль прицепа |
